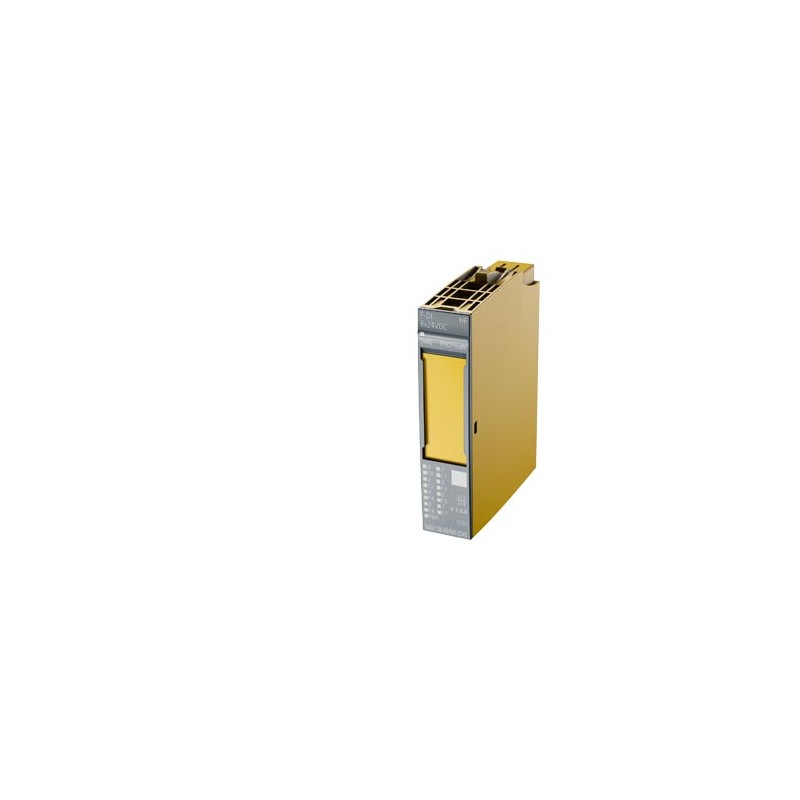

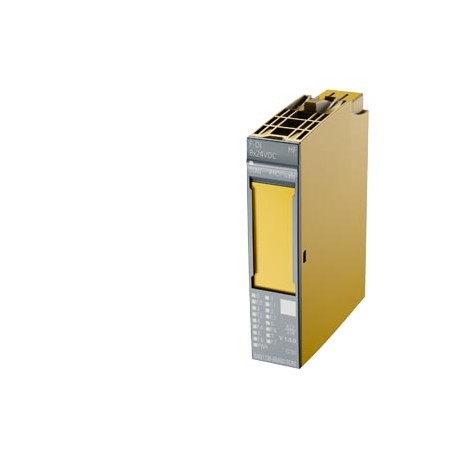

6AG1136-6BA00-2CA0 SIEMENS SIPLUS ET 200SP Entrées TOR de sécurité 4/8x24VCC HF -25...+60°C avec Conformal C..
6AG1136-6BA00-2CA0
SIEMENS
SIPLUS ET 200SP Entrées TOR de sécurité 4/8x24VCC HF -25...+60°C avec Conformal Coating basé sur 6ES7136-6BA00-0CA0 . Module électronique, 8 entrées TOR de sécurité HF, PROFIsafe 24V CC, largeur de construction 15mm, jusqu'à PL E (ISO 13849-1), SIL3 (CEI 61508)
SIPLUS ET 200SP -25 ... +60 ° C avec revêtement formé basé sur 6ES7136-6BA00-0CA0 . Module électronique 8 F-DI HF, PROFISAFE, DC 24V, largeur 15MM, jusqu'à PL E (en ISO 13849-1), SIL3 (CEI 61508)
AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
| Valeur | Unité | |
|---|---|---|
| catégorie selon EN 954-1 (EF006782) | - | |
| finition du raccordement électrique (EF003961) | - | |
| tension d'alimentation CA 50 Hz (EF007532) | - | V |
| tension d'alimentation CA 60 Hz (EF007533) | - | V |
| tension d'alimentation CC (EF007534) | ['20.4', '28.8'] | V |
| type de tension d’alimentation (EF002991) | DC | |
| nombre d’entrées numériques (EF001992) | 8 | |
| nombre de sorties numériques (EF001993) | 0 | |
| entrées numériques configurables (EF008516) | true | |
| sorties numériques configurables (EF008520) | - | |
| courant d'entrée au signal 1 (EF001428) | 3.7 | mA |
| tension admissible à l'entrée (EF007554) | ['-30.0', '30.0'] | V |
| type de tension d'entrée (EF003033) | DC | |
| type de sortie numérique (EF003601) | sans | |
| courant de sortie (EF003202) | - | A |
| tension admissible à la sortie (EF007553) | ['-', '-'] | V |
| type de tension de sortie (EF008222) | - | |
| protection contre les courts-circuits, sorties disponibles (EF003203) | - | |
| nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 | |
| nombre d'interfaces matérielles PROFINET (EF006932) | 0 | |
| nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 | |
| nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 | |
| nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 | |
| nombre d'interfaces matérielles en série TTY (EF003024) | 0 | |
| nombre d'interfaces matérielles parallèles (EF003026) | 0 | |
| nombre d'interfaces matérielles Wireless (EF006933) | 0 | |
| nombre d'interfaces matérielles USB (EF003025) | 0 | |
| nombre d'autres interfaces matérielles (EF003027) | 0 | |
| avec interface optique (EF003028) | false | |
| protocole pris en charge pour TCP/IP (EF003050) | false | |
| protocole pris en charge pour PROFIBUS (EF003052) | false | |
| protocole pris en charge pour CAN (EF003053) | false | |
| protocole pris en charge pour INTERBUS (EF003054) | false | |
| protocole pris en charge pour ASI (EF003051) | false | |
| supporte le protocole KNX (EF003055) | false | |
| supporte protocole Modbus (EF003057) | false | |
| protocole pris en charge pour Data-Highway (EF003058) | false | |
| supporte le protocole DeviceNet (EF003059) | false | |
| protocole pris en charge pour SUCONET (EF003060) | false | |
| protocole pris en charge pour LON (EF003017) | false | |
| protocole pris en charge pour PROFINET IO (EF007525) | false | |
| protocole pris en charge pour PROFINET CBA (EF007524) | false | |
| protocole pris en charge pour SERCOS (EF006657) | false | |
| protocole pris en charge pour Foundation Fieldbus (EF007522) | false | |
| protocole pris en charge pour EtherNet/IP (EF007521) | false | |
| protocole pris en charge pour AS-Interface Safety at Work (EF007519) | false | |
| protocole pris en charge pour DeviceNet Safety (EF007520) | false | |
| protocole pris en charge pour INTERBUS-Safety (EF006662) | false | |
| protocole pris en charge pour PROFIsafe (EF007526) | true | |
| protocole pris en charge pour SafetyBUS p (EF007527) | false | |
| protocole pris en charge pour autres systèmes de bus (EF003062) | false | |
| standard radio Bluetooth (EF007178) | false | |
| standard radio WLAN 802.11 (EF007179) | false | |
| standard radio GPRS (EF008523) | false | |
| standard radio GSM (EF008524) | false | |
| standard radio UMTS (EF008525) | false | |
| maître IO-Link (EF007298) | false | |
| composants système (EF004118) | true | |
| indice de protection (IP) (EF005474) | IP20 | |
| temps de retard en cas de changement de signal (EF002382) | ['0.4', '20.0'] | ms |
| raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | true | |
| montage possible sur barres profilées (EF003972) | true | |
| montage mural/direct possible (EF007020) | false | |
| encastrement frontal possible (EF007016) | true | |
| montage sur rack possible (EF007018) | true | |
| adapté aux fonctions de sécurité (EF001597) | true | |
| SIL conformément à IEC 61508 (EF009889) | 3 | |
| niveau de performance selon EN ISO 13849-1 (EF007399) | niveau e | |
| matériel associé (Ex ia) (EF004141) | false | |
| matériel associé (Ex ib) (EF004142) | false | |
| catégorie de protection contre les explosions pour le gaz (EF003997) | protection contre les explosions de gaz ATEX, cat.3G | |
| catégorie de protection contre les explosions pour la poussière (EF003998) | sans | |
| largeur (EF000008) | 15.0 | mm |
| hauteur (EF000040) | 73.0 | mm |
| profondeur (EF000049) | 58.0 | mm |
| SIPLUS ET 200SP Entrées TOR de sécurité 4/8x24VCC HF -25...+60°C avec Conformal Coating basé sur 6ES7136-6BA00-0CA0 . Module électronique, 8 entrées TOR de sécurité HF, PROFIsafe 24V CC, largeur de construction 15mm, jusqu'à PL E (ISO 13849-1), SIL3 (CEI 61508) | ||
| Informations générales | ||
| Désignation du type de produit | F-DI 8x24VDC HF | |
| Version du firmware | ||
| ● Mise à jour du firmware possible | Oui | |
| BaseUnits utilisables | Type BU A0 | |
| Fonction du produit | ||
| ● Données I&M | Oui; I&M0 á I&M3 | |
| Tension d'alimentation | ||
| Valeur nominale (CC) | 24 V | |
| Plage admissible, limite inférieure (CC) | 20,4 V | |
| Plage admissible, limite supérieure (CC) | 28,8 V | |
| Protection contre l'inversion de polarité | Oui | |
| Courant d'entrée | ||
| Consommation (valeur nominale) | 75 mA; sans charge | |
| Consommation, maxi | 21 mA; du bus de fond de panier | |
| Alimentation des capteurs | ||
| Nombre de sorties | 8 | |
| Protection contre les courts-circuits | Oui; électronique (seuil de réponse 0,7 A à 1,8 A) | |
| Courant de sortie | ||
| ● jusqu'à 60 °C, maxi | 0,3 A | |
| Alimentation des capteurs 24 V | ||
| ● 24 V | Oui; min. L+ (-1,5 V) | |
| ● Protection contre les courts-circuits | Oui | |
| ● Courant de sortie, maxi | 800 mA; Courant total de tous les codeurs | |
| Puissance | ||
| Appel de puissance du bus de fond de panier | 70 mW | |
| Puissance dissipée | ||
| Puissance dissipée, typ. | 4 W | |
| Plage d'adresses | ||
| Espace d'adresses par module | ||
| ● Entrées | 6 byte | |
| ● Sorties | 4 byte | |
| Configuration matérielle | ||
| Codage automatique | Oui | |
| ● élément de détrompage électronique de type F | Oui | |
| Entrées TOR | ||
| Nombre d'entrées TOR | 8 | |
| Type M/P | Oui; logique positive | |
| Caractéristique d'entrée selon CEI 61131, type 1 | Oui | |
| Tension d'entrée | ||
| ● Valeur nominale (CC) | 24 V | |
| ● pour état log. "0" | -30 à +5 V | |
| ● pour état log. "1" | +15 à +30 V | |
| Courant d'entrée | ||
| ● pour état log. "1", typ. | 3,7 mA | |
| Retard d'entrée (pour valeur nominale de la tension d'entrée) | ||
| pour entrées standard | ||
| — paramétrable | Oui | |
| — pour "0" vers "1", mini | 0,4 ms | |
| — pour "0" vers "1", maxi | 20 ms | |
| — pour "1" vers "0", mini | 0,4 ms | |
| — pour "1" vers "0", maxi | 20 ms | |
| pour fonctions technologiques | ||
| — paramétrable | Non | |
| Longueur de câble | ||
| ● blindé, maxi | 1 000 m | |
| ● non blindé, max. | 500 m | |
| Alarmes/diagnostic/information d'état | ||
| Fonctions de diagnostic | Oui | |
| Alarmes | ||
| ● Alarme de diagnostic | Oui | |
| ● Alarme process | Non | |
| Signalisation de diagnostic par LED | ||
| ● LED RUN | Oui; LED verte | |
| ● LED ERROR | Oui; LED rouge | |
| ● Surveillance de la tension d'alimentation (LED PWR) | Oui; LED verte PWR | |
| ● Affichage de l'état de la voie | Oui; LED verte | |
| ● pour diagnostic de la voie | Oui; LED rouge | |
| ● pour diagnostic du module | Oui; LED verte / rouge DIAG | |
| Séparation galvanique | ||
| Séparation galvanique des canaux | ||
| ● entre les voies | Non | |
| ● entre voies et bus interne | Oui | |
| ● entre les voies et la tension d'alimentation de l'électronique | Non | |
| Isolation | ||
| Isolation vérifiée avec | 707 V CC (type Test) | |
| Normes, homologations, certificats | ||
| convient pour fonctions de sécurité | Oui | |
| Classe de sécurité maximale pouvant être atteinte en mode de sécurité | ||
| ● Performance Level selon ISO 13849-1 | PLe | |
| ● SIL selon CEI 61508 | SIL 3 | |
| Probabilité de défaillance (pour une durée d'utilisation de 20 ans et une durée de réparation de 100 heures) | ||
| — Mode Low demand : PFDavg selon SIL3 | < 2,00E-05 1/h | |
| — Mode High demand / continuous : PFF selon SIL3 | < 1,00E-09 1/h | |
| Conditions ambiantes | ||
| Température ambiante en service | ||
| ● Montage horizontal, mini | -30 °C; = Tmin (avec condensation/gel) | |
| ● Montage horizontal, maxi | 60 °C; = Tmax ; +70 °C avec emplacements vides à droite et à gauche du module | |
| ● Montage vertical, mini | -30 °C; = Tmin | |
| ● Montage vertical, maxi | 50 °C; = Tmax | |
| Altitude en service par rapport au niveau de la mer | ||
| ● Altitude d'installation, max. | 4 000 m | |
| ● Température ambiante - Pression atmosphérique - Altitude d'installation | Restrictions pour altitude d'implantation > 2 000 m, voir numéro de contribution : 109771992 | |
| Humidité relative de l'air | ||
| ● avec condensation, essai selon CEI 60068-2-38, max. | 100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale | |
| Tenue | ||
| Produits de refroidissement et lubrifiants | ||
| — Résistant aux produits de refroidissement et lubrifiants courants du commerce | Oui; y compris gazole et gouttelettes d'huile dans l'air | |
| Utilisation dans des installations industrielles stationnaires | ||
| — aux substances biologiquement actives selon EN 60721-3-3 | Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande | |
| — aux substances chimiquement actives selon EN 60721-3-3 | Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; * | |
| — aux substances mécaniquement actives selon EN 60721-3-3 | Oui; Classe 3S4 y compris sable, poussière ; * | |
| — aux conditions d'environnement mécaniques selon EN 60721-3-3 | Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| Utilisation sur des véhicules terrestres, ferroviaires ou spéciaux | ||
| — aux conditions d'environnement mécaniques selon EN 60721-3-5 | Oui; Classe 5M2 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| — contre les conditions environnementales mécaniques dans l'agriculture selon ISO 15003 | Oui | |
| Utilisation sur des bateaux/en mer | ||
| — aux substances biologiquement actives selon EN 60721-3-6 | Oui; Classe 6B2 spores fongiques (faune exceptée) | |
| — aux substances chimiquement actives selon EN 60721-3-6 | Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; * | |
| — aux substances mécaniquement actives selon EN 60721-3-6 | Oui; Classe 6S3 y compris sable, poussière ; * | |
| — aux conditions d'environnement mécaniques selon EN 60721-3-6 | Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| Utilisation dans les processus industriels | ||
| — aux substances chimiquement actives selon EN 60654-4 | Oui; Classe 3 (à l'exclusion des trichloréthylènes) | |
| — conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04 | Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles) | |
| Remarque | ||
| — Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04 | * Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées ! | |
| Conformal coating | ||
| ● Revêtements pour circuits imprimés équipés selon EN 61086 | Oui; Classe 2 pour une fiabilité élevée | |
| ● Protection contre l'encrassement selon EN 60664-3 | Oui; Protection de type 1 | |
| ● Military Testing selon MIL-I-46058C, Amendment 7 | Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie | |
| ● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830A | Oui; Conformal Coating, classe A | |
| Dimensions | ||
| Largeur | 15 mm | |
| Hauteur | 73 mm | |
| Profondeur | 58 mm | |
| Poids | ||
| Poids approx. | 49 g | |
| dernière modification : | 25-08-2020 | |
| Produit | |||||||||||||||||||||||||||||||||||||
| Numéro d'article | 6AG1136-6BA00-2CA0 | ||||||||||||||||||||||||||||||||||||
| Description d'article | SIPLUS ET 200SP Entrées TOR de sécurité 4/8x24VCC HF -25...+60°C avec Conformal Coating basé sur 6ES7136-6BA00-0CA0 . Module électronique, 8 entrées TOR de sécurité HF, PROFIsafe 24V CC, largeur de construction 15mm, jusqu'à PL E (ISO 13849-1), SIL3 (CEI 61508) | ||||||||||||||||||||||||||||||||||||
| Famille de produit | SIPLUS Modules d'entrées TOR de sécurité | ||||||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
| Données Prix | |||||||||||||||||||||||||||||||||||||
| Groupe de prix | 473 | ||||||||||||||||||||||||||||||||||||
| Coefficient Metal | Nullement | ||||||||||||||||||||||||||||||||||||
| Informations Livraison | |||||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : EAR99H | ||||||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 37 Jour(s) | ||||||||||||||||||||||||||||||||||||
| Poids Net par quantité | 0.064 kg | ||||||||||||||||||||||||||||||||||||
| Dimensions Produit (largeur x Longueur x Hauteur) | Indisponible. | ||||||||||||||||||||||||||||||||||||
| Dimension emballage | 6.50 x 9.20 x 3.80 | ||||||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | CM | ||||||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | ||||||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | ||||||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | |||||||||||||||||||||||||||||||||||||
| EAN | 4047618053109 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766224447 | ||||||||||||||||||||||||||||||||||||
| N° d'Export | 85389091 | ||||||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | A&DSE/SIP ADD | ||||||||||||||||||||||||||||||||||||
| Groupe de produit | 4257 | ||||||||||||||||||||||||||||||||||||
| Group Code | R740 | ||||||||||||||||||||||||||||||||||||
| Pays d'origine | Allemagne | ||||||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 08.08.2013 | ||||||||||||||||||||||||||||||||||||
| Classe de produit | A: problem-free, re-useable at short notice | ||||||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | ||||||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| ||||||||||||||||||||||||||||||||||||
| Classification | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1136-6BA00-2CA0 FR_6AG1136-6BA00-2CA0.pdf | 138 Kbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
