6AG1132-6BD20-7BA0 SIEMENS SIPLUS ET 200SP, module de sortie TOR, DQ 4x 24V CC/2A par défaut, -40...+70°C av.. Agrandir l'image

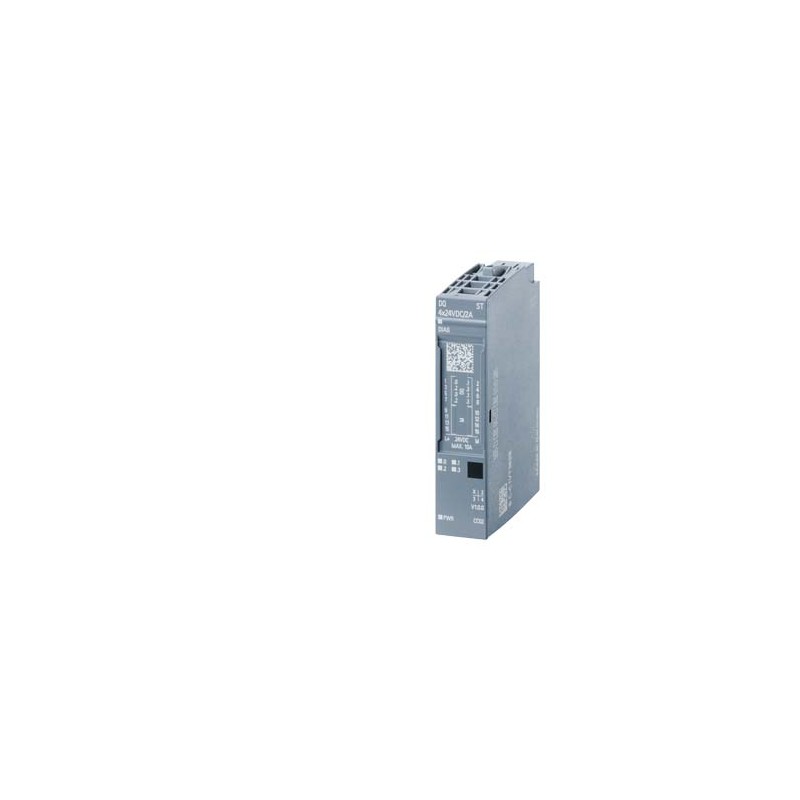

Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1132-6BD20-7BA0 SIEMENS SIPLUS ET 200SP, module de sortie TOR, DQ 4x 24V CC/2A par défaut, -40...+70°C av..

6AG1132-6BD20-7BA0

SIEMENS

SIPLUS ET 200SP, module de sortie TOR, DQ 4x 24V CC/2A par défaut, -40...+70°C avec Conformal Coating basé sur 6ES7132-6BD20-0BA0 . convient pour type de BU A0, Code de couleur CC02, diagnostic de module

SIPLUS ET 200SP, sortie numérique, SD 4X24VDC/2A STANDARD, -40 ... +70 ° C avec revêtement formé basé sur 6ES7132-6BD20-0BA0 . Adapté pour type de BU A0, code couleur CC02, module de Diagnostic

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
indice de protection (IP) (EF005474) -
matériel associé (Ex ib) (EF004142) -
nombre d'interfaces matérielles en série RS-485 (EF003023) -
protocole pris en charge pour PROFINET IO (EF007525) -
adapté aux fonctions de sécurité (EF001597) -
catégorie de protection contre les explosions pour la poussière (EF003998) -
type de tension d’alimentation (EF002991) -
tension d'alimentation CA 60 Hz (EF007533) -V
protocole pris en charge pour PROFIBUS (EF003052) -
catégorie de protection contre les explosions pour le gaz (EF003997) -
type de sortie numérique (EF003601) -
finition du raccordement électrique (EF003961) -
nombre d'interfaces matérielles PROFINET (EF006932) -
encastrement frontal possible (EF007016) -
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
protection contre les courts-circuits, sorties disponibles (EF003203) -
matériel associé (Ex ia) (EF004141) -
montage mural/direct possible (EF007020) -
type de tension de sortie (EF008222) -
tension d'alimentation CA 50 Hz (EF007532) -V
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
montage sur rack possible (EF007018) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
tension admissible à la sortie (EF007553) -V
montage possible sur barres profilées (EF003972) -
protocole pris en charge pour PROFIsafe (EF007526) -
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
nombre d’entrées numériques (EF001992) 0
nombre de sorties numériques (EF001993) 4
entrées numériques configurables (EF008516) -
sorties numériques configurables (EF008520) true
courant d'entrée au signal 1 (EF001428) -mA
tension admissible à l'entrée (EF007554) ['-', '-']V
type de tension d'entrée (EF003033) -
courant de sortie (EF003202) 2.0A
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
temps de retard en cas de changement de signal (EF002382) ['0.1', '0.05']ms
largeur (EF000008) 15.0mm
hauteur (EF000040) 73.0mm
profondeur (EF000049) 58.0mm


SIPLUS ET 200SP, module de sortie TOR, DQ 4x 24V CC/2A par défaut, -40...+70°C avec Conformal Coating basé sur 6ES7132-6BD20-0BA0 . convient pour type de BU A0, Code de couleur CC02, diagnostic de module
Informations générales
Désignation du type de produitDQ 4x24 V CC/2 A ST
BaseUnits utilisablesType BU A0
Tension d'alimentation
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V
Plage admissible, limite supérieure (CC)28,8 V
Puissance dissipée
Puissance dissipée, typ.1 W
Plage d'adresses
Espace d'adresses par module
● Espace d'adresses par module, maxi32 byte
Sorties TOR
Nombre de sorties TOR4; > +60 °C Nombre de sorties activables en même temps max. 2x 0,25 A ou max. 4x 0,125 A, courant total max. 0,5 A
Protection contre les courts-circuits
● Seuil de réponse, typ.2,8 à 5,2 A
Limitation de la tension de coupure inductive àtyp. L+ (-50 V)
Activation d'une entrée TOROui
Pouvoir de coupure des sorties
● pour charge résistive, max.2 A
● pour charge de lampes, maxi10 W
Plage de résistance de charge
● Limite inférieure12 Ω
● Limite supérieure3 400 Ω
Courant de sortie
● pour état log. "1" valeur nominale2 A
Temps de retard de sortie pour charge ohmique
● pour "0" vers "1", maxi50 µs
● pour "1" vers "0", max.100 µs
Montage en parallèle de deux sorties
● pour augmentation de puissanceNon
● pour commande redondante d'une chargeOui
Fréquence de commutation
● pour charge résistive, max.100 Hz
● pour charge inductive, maxi2 Hz
● pour charge de lampes, maxi10 Hz
Longueur de câble
● blindé, maxi1 000 m
● non blindé, max.200 m
Alarmes/diagnostic/information d'état
Diagnostics
● Surveillance de la tension d'alimentationOui
● Rupture de filOui
● Court-circuitOui
● Signalisation groupée de défautOui
Différence de potentiel admissible
entre les différents circuits75 V CC / 60 V CA
Isolation
Isolation vérifiée avec707 V CC
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel)
● Montage horizontal, maxi70 °C; = Tmax ; > +60 °C Nombre de sorties activables en même temps max. 2x 0,25 A ou max. 4x 0,125 A, courant total max. 0,5 A
● Montage vertical, mini-40 °C; = Tmin
● Montage vertical, maxi50 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Dimensions
Largeur15 mm
Hauteur73 mm
Profondeur58 mm
Poids
Poids approx.30 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1132-6BD20-7BA0
Description d'articleSIPLUS ET 200SP, module de sortie TOR, DQ 4x 24V CC/2A par défaut, -40...+70°C avec Conformal Coating basé sur 6ES7132-6BD20-0BA0 . convient pour type de BU A0, Code de couleur CC02, diagnostic de module
Famille de produitSIPLUS Sorties TOR
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)37 Jour(s)
Poids Net par quantité0.037 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage6.50 x 7.70 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618043094
UPC887621207014
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 18.12.2012
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1532-15-17-05
