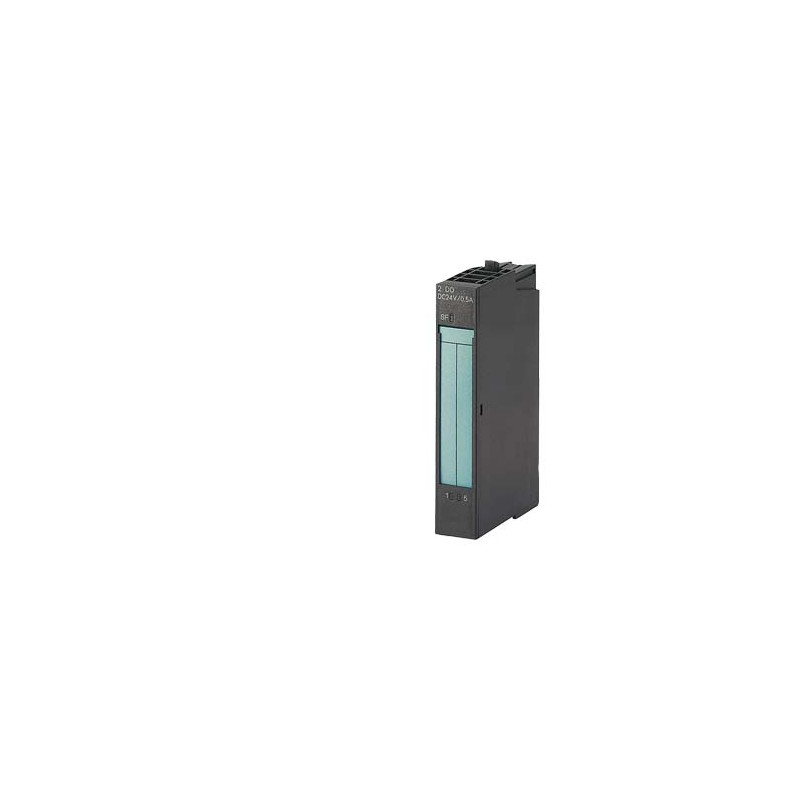

6AG1131-4BD01-2AA0 SIEMENS SIPLUS ET 200S 4 entrées TOR (colisage 5) -25...+60°C avec Conformal Coating basé.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

6AG1131-4BD01-2AA0 SIEMENS SIPLUS ET 200S 4 entrées TOR (colisage 5) -25...+60°C avec Conformal Coating basé..

6AG1131-4BD01-2AA0

SIEMENS

SIPLUS ET 200S 4 entrées TOR (colisage=5) -25...+60°C avec Conformal Coating basé sur 6ES7131-4BD01-0AA0 . Module électronique 24V CC largeur de construction 15mm colisage = 5 unités

SIPLUS ET 200, 5 modules électroniques pour l'ET 200S, 4DI, température de fonctionnement de -25 à +60 ° C, basé sur 6ES7131-4BD01-0AA0, 5 pièces par emballage

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001599 - Bus de terrain, périphérie déc. - module d'entrées/sorties numérique

Valeur Unité
niveau de performance selon EN ISO 13849-1 (EF007399) -
SIL conformément à IEC 61508 (EF009889) -
tension d'alimentation CA 50 Hz (EF007532) -V
tension d'alimentation CA 60 Hz (EF007533) -V
catégorie selon EN 954-1 (EF006782) -
tension d'alimentation CC (EF007534) ['20.4', '28.8']V
type de tension d’alimentation (EF002991) DC
nombre d’entrées numériques (EF001992) 4
nombre de sorties numériques (EF001993) 0
entrées numériques configurables (EF008516) true
sorties numériques configurables (EF008520) -
courant d'entrée au signal 1 (EF001428) 7.0mA
tension admissible à l'entrée (EF007554) ['-30.0', '30.0']V
type de tension d'entrée (EF003033) DC
type de sortie numérique (EF003601) sans
courant de sortie (EF003202) -A
tension admissible à la sortie (EF007553) ['-', '-']V
type de tension de sortie (EF008222) -
protection contre les courts-circuits, sorties disponibles (EF003203) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
finition du raccordement électrique (EF003961) raccordement par borne à ressort/vis
temps de retard en cas de changement de signal (EF002382) ['2.0', '4.5']ms
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) true
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) true
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) protection contre les explosions de gaz ATEX, cat.3G
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 15.0mm
hauteur (EF000040) 81.0mm
profondeur (EF000049) 52.0mm


SIPLUS ET 200S 4 entrées TOR (colisage=5) -25...+60°C avec Conformal Coating basé sur 6ES7131-4BD01-0AA0 . Module électronique 24V CC largeur de construction 15mm colisage = 5 unités
Tension d'alimentation
Valeur nominale (CC)
● 24 V CCOui; du module d'alimentation
Protection contre l'inversion de polaritéOui
Courant d'entrée
sur tension d'alimentation L+, maxisuivant le capteur
sur bus interne 3,3 V CC, max.10 mA
Alimentation des capteurs
Type de tension de sortiemin. L+ (-0,5 V), chargé
Courant de sortie
● Valeur nominale500 mA
● Plage admissible, limite inférieure0 mA
● Plage admissible, limite supérieure500 mA
Puissance dissipée
Puissance dissipée, typ.0,7 W
Plage d'adresses
Espace d'adresses par module
● Espace d'adresses par module, maxi1 byte
● avec compression4 bit
Entrées TOR
Nombre d'entrées TOR4
Caractéristique d'entrée selon CEI 61131, type 1Oui
Tension d'entrée
● Type de tension d'entréeCC
● Valeur nominale (CC)24 V
● pour état log. "0"-30 à +5 V
● pour état log. "1"+15 à +30 V
Courant d'entrée
● pour état log. "1", typ.7 mA; sous 24 V
Retard d'entrée (pour valeur nominale de la tension d'entrée)
pour entrées standard
— paramétrableNon
— pour "0" vers "1", mini2 ms; typ. 3 ms
— pour "0" vers "1", maxi4,5 ms
— pour "1" vers "0", mini2 ms; typ. 3 ms
— pour "1" vers "0", maxi4,5 ms
Longueur de câble
● blindé, maxi1 000 m
● non blindé, max.600 m
Capteurs
Capteurs raccordables
● Détecteur 2 filsOui
— Courant de repos admis (détecteur 2 fils), max.1,5 mA
Alarmes/diagnostic/information d'état
Fonctions de diagnosticNon
Signalisation de diagnostic par LED
● Signalisation groupée de défaut SF (rouge)Non
● Signalisation d'état Entrée TOR (verte)Oui; par voie
Paramètre
Commentaire1 octet
Séparation galvanique
Séparation galvanique entrées TOR
● entre les voiesNon
● entre voies et bus interneOui
Isolation
Isolation vérifiée avec500 V CC
Normes, homologations, certificats
Marquage CEOui
Conditions ambiantes
Température ambiante en service
● mini-25 °C; = Tmin
● max.60 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; Humidité relative condensation/gel inclus (aucune mise en service en état de condensation)
Tenue
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Dimensions
Largeur15 mm
Hauteur81 mm
Profondeur52 mm
Poids
Poids approx.35 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1131-4BD01-2AA0
Description d'articleSIPLUS ET 200S 4 entrées TOR (colisage=5) -25...+60°C avec Conformal Coating basé sur 6ES7131-4BD01-0AA0 . Module électronique 24V CC largeur de construction 15mm colisage = 5 unités
Famille de produitSIPLUS ET 200S Modules électroniques TOR
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)37 Jour(s)
Poids Net par quantité0.180 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage8.10 x 9.30 x 6.30
Unité de mesure de l'emballageCM
Quantité1 package
Quantité par emballage5
Informations produit supplémentaires
EAN4042948377314
UPC662643354638
N° d'Export85389091
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4572
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.01.2012
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-04
eClass7.127-24-26-04
eClass827-24-26-04
eClass927-24-26-04
eClass9.127-24-26-04
ETIM4EC001599
ETIM5EC001599
ETIM6EC001599
ETIM7EC001599
IDEA43566
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05
