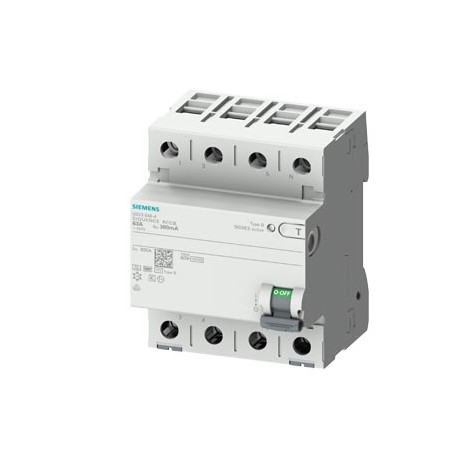

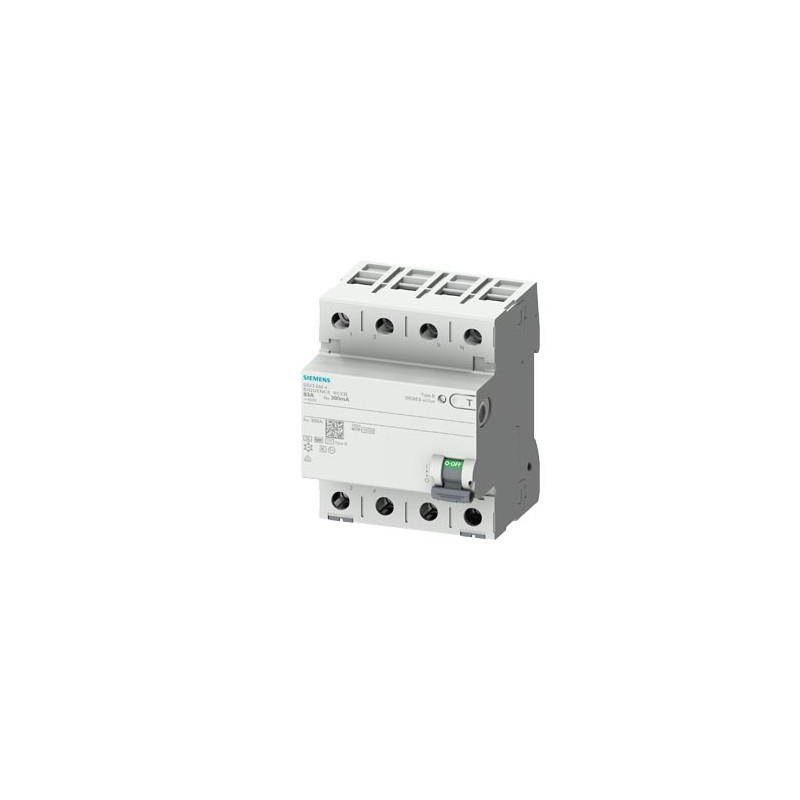

5SV3747-5 SIEMENS Interrupteur différentiel, 4 pôles, type B, sélectif, In : 80 A, 500 mA, non CA: 400 V Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SV3747-5 SIEMENS Interrupteur différentiel, 4 pôles, type B, sélectif, In : 80 A, 500 mA, non CA: 400 V

5SV3747-5

SIEMENS

Interrupteur différentiel, 4 pôles, type B, sélectif, In : 80 A, 500 mA, non CA: 400 V

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteurs différentiels tertiaires jusqu'à 80 A

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $3,228.45
Prix unitaire: $3,228.45
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Interrupteur différentiel, 4 pôles, type B, sélectif, In : 80 A, 500 mA, non CA: 400 V
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs différentiels
version du produitsélectif
Caractéristiques techniques générales
nombre de pôles4
taille pour matériel d'installation encastrable / selon DIN 438801
durée de vie mécanique (cycles de manœuvre) / typique10 000
courant de court-circuit / du fusible amont / max. admissible100 A
tenue au courant de court-circuit10 kA
fonction de commutation / retard de courte duréeNon
catégorie de surtensionIII
Tension d'alimentation
tension d'alimentation / pour dispositif de contrôle / min.70 V
plage de valeurs / de la fréquence d'emploi50/60 Hz
Classe de protection
degré de protection IPIP20, avec conducteurs raccordés
Capacité de commutation
pouvoir de coupure courant
● selon IEC 61008-1 / valeur assignée0,8 kA
Dissipation
puissance dissipée [W]
● pour la valeur assignée du courant / pour AC / à chaud / par pôle7,5 W
● max.22,5 W
Èlectricité
courant de défaut de déclenchement / valeur assignée500 mA
courant d'emploi
● pour 40 °C / valeur assignée80 A
● pour 45 °C / valeur assignée80 A
● pour 50 °C / valeur assignée80 A
● pour 55 °C / valeur assignée72 A
● pour 60 °C / valeur assignée64 A
● pour 65 °C / valeur assignée56 A
● pour 70 °C / valeur assignée48 A
● pour AC / valeur assignée80 A
type de courant de défautB
courant coupé limité / admissible7 000 A
valeur I2t / admissible60 000 A²·s
tenue aux courants de choc / valeur assignée5 kA
Détails sur le produit
caractéristique produit / sans siliconeOui
extension produit / noyable / équipements supplémentairesOui
Liens
section de câble raccordable / âme massive
● min.0,75 mm²
● max.35 mm²
section de câble raccordable / multibrin
● min.0,75 mm²
● max.35 mm²
couple de serrage / pour bornes à vis
● min.2,5 N·m
● max.3 N·m
Conception mécanique
hauteur90 mm
largeur72 mm
profondeur70 mm
profondeur d'encastrement70 mm
nombre d'unités modulaires de largeur4
type de fixationrail DIN (appareillage modulaire)
position de montageau choix
poids net587 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.45 °C
température ambiante / à l'entreposage
● min. admissible-40 °C
● max. admissible75 °C
nombre de cycles de test / pour essais climatiques / selon IEC 60068-2-3028

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

Confirmation

VDE

Miscellaneous

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Test CertificatesotherRailwayDangerous Good

Miscellaneous

Confirmation

Miscellaneous

Confirmation

Vibration and Shock

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
14/05/2022


Données supplémentaires

Produit
Numéro d'article5SV3747-5
Description d'articleInterrupteur différentiel, 4 pôles, type B, sélectif, In : 80 A, 500 mA, non CA: 400 V
Famille de produitInterrupteurs différentiels
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1AJ
Coefficient MetalL-A-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)40 Jour(s)
Poids Net par quantité0.454 kg
Dimension emballage97.00 x 78.00 x 85.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869549279
UPCIndisponible.
N° d'Export85362090
Rubrique catalogue (PDF)LV10
Groupe de produit5513
Group CodeP310
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.01.2018
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-14-22-01
eClass7.127-14-22-01
eClass827-14-22-01
eClass927-14-22-01
eClass9.127-14-22-01
ETIM5EC000003
ETIM6EC000003
ETIM7EC000003
ETIM8EC000003
UNSPSC1539-12-16-01

Données ETIM

ETIM: EC000003 - Interrupteur différentiel

Valeur Unité
nombre de pôles (EF001391) 4
tension assignée (Ue) (EF000228) 400V
calibre/courant nominal assigné (In) (EF000227) 80A
sensibilité / courant de défaut nominal (IΔn) (EF002358) 0.5mA
tension d'isolement assignée (Ui) (EF001366) -V
mode de pose (EF000003) rail DIN
type de courant différentiel (EF002560) B
sélectif (EF002561) true
type retardé de courte durée (EF003604) false
résistance de court-circuit (Icw) (EF002562) 10.0kA
tenue au courant de choc (EF002564) 5.0kA
fréquence (EF005455) 50 Hz
produits auxiliaires associables (EF008148) true
avec dispositif de verrouillage (EF007385) true
indice de protection (IP) (EF005474) IP20
largeur en nombre de modules (EF002950) 4
profondeur d'encastrement (EF000218) 70.0mm
température ambiante en fonctionnement (EF007515) ['-25', '45']°C
degré de pollution (EF002570) -
section de raccordement cable souple (EF007343) ['1.5', '25.0']mm²
section de raccordement cable rigide (EF007337) ['1.5', '25.0']mm²
tension assignée de tenue aux chocs (Uimp) (EF011980) -kV
