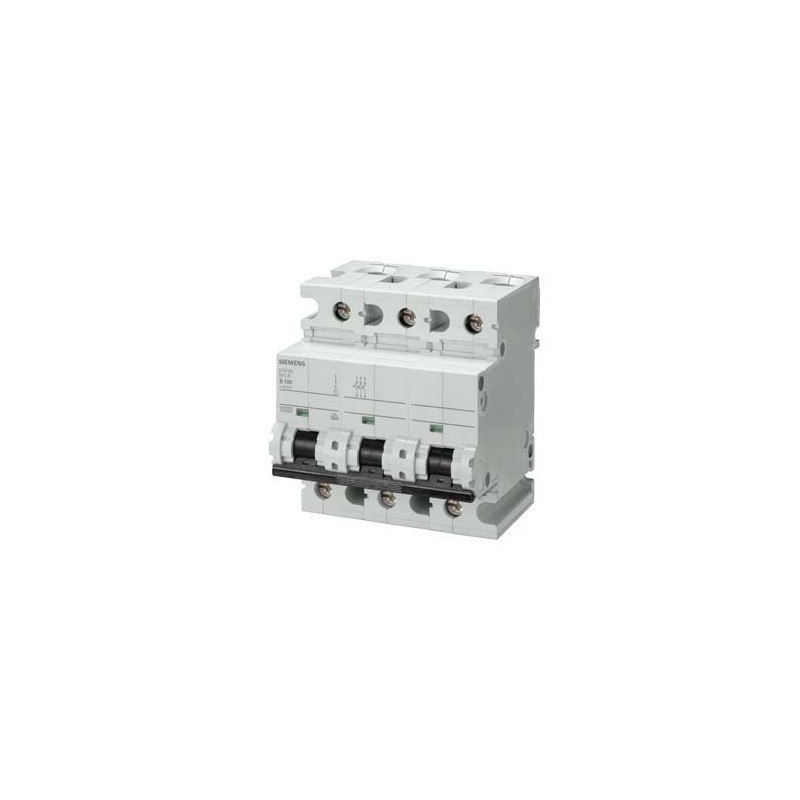

5SP4380-7 SIEMENS Disjoncteur modulaire 400V 10kA, 3 pôles, C, 80A, T 70mm Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SP4380-7 SIEMENS Disjoncteur modulaire 400V 10kA, 3 pôles, C, 80A, T 70mm

5SP4380-7

SIEMENS

Disjoncteur modulaire 400V 10kA, 3 pôles, C, 80A, T=70mm

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Disjoncteur

PROTECTION EN BASSE TENSION > Interrupteurs automatiques industrielles de 6 kA

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $391.86
Prix unitaire: $391.86
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Disjoncteur modulaire 400V 10kA, 3 pôles, C, 80A, T=70mm
Version
nom de marque produitSENTRON
désignation du produitDisjoncteur modulaire
version du produitDisjoncteur modulaire 5SP
Caractéristiques techniques générales
nombre de pôles3
classe de caractéristique de déclenchementC
durée de vie mécanique (cycles de manœuvre) / typique10 000
catégorie de surtension3
degré de pollution3
Tension
type de tension / de la tension d'emploiAC
tension d'isolement (Ui)
● pour AC / valeur assignée440 V
● en mode multiphasé / pour AC / valeur assignée440 V
Tension d'alimentation
tension d'alimentation / pour AC / valeur assignée400 V
Classe de protection
degré de protection IPIP20, avec conducteurs raccordés, IP40 dans la zone de la manette avec couvercle des tableaux de distribution
Capacité de commutation
pouvoir de coupure courant
● selon EN 60898 / valeur assignée10 kA
Dissipation
puissance dissipée [W] / pour la valeur assignée du courant / pour AC / à chaud / par pôle7 W
Èlectricité
courant d'emploi
● pour 30 °C / valeur assignée80 A
● pour 40 °C / valeur assignée76 A
● pour 45 °C / valeur assignée73,6 A
● pour 50 °C / valeur assignée71,6 A
● pour 55 °C / valeur assignée69,6 A
● pour 60 °C / valeur assignée67,2 A
● pour AC / valeur assignée80 A
Détails sur le produit
équipement du produit / protection contre les contactsOui
constituant du produit
● bornier en hautOui
● bornier en basOui
caractéristique produit
● propriétés pour interrupteur principal selon EN 60204-1Oui
● sans halogènesOui
● plombableOui
● sans siliconeOui
extension produit / noyable / équipements supplémentairesOui
Liens
section de câble raccordable / âme massive
● min.25 mm²
● max.50 mm²
section de câble raccordable / multibrin
● min.25 mm²
● max.50 mm²
section de câble raccordable / âme souple / avec embouts
● min.25 mm²
● max.35 mm²
numéro AWG / comme section codée de câble raccordable
● min.3
● max.1
couple de serrage [lbf·in] / pour bornes à vis
● min.22,1 lbf·in
● max.31 lbf·in
couple de serrage / pour bornes à vis
● min.2,5 N·m
● max.3,5 N·m
position / du câble de raccordement au réseauindifférent
Conception mécanique
hauteur90 mm
largeur81 mm
profondeur76 mm
profondeur d'encastrement70 mm
nombre d'unités modulaires de largeur4,5
type de fixationFixation sur rail DIN et fixation par vis
position de montageau choix
poids net792 g
Conditions environnementales
influence de la température ambiantemax. 95 % d'humidité relat.
tenue aux chocs / selon IEC 60068-2-27150 m/s² pour 11 ms demi-sinus
tenue aux vibrations / selon IEC 60068-2-650 m/s² pour 25...5 Hz (4 sec)
température ambiante / à l'entreposage
● min.-40 °C
● max.75 °C
Certificats
désignation du matériel
● selon EN 61346-2F
● selon IEC 81346-2:2009FC

Téléchargements et manuels

General Product Approval

CEBEC

CCC

Confirmation

UR

VDE

EAC

Declaration of ConformityTest CertificatesMarine / Shippingother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

DNV-GL

Miscellaneous

RailwayDangerous Good

Confirmation

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
15/05/2022


Données supplémentaires

Produit
Numéro d'article5SP4380-7
Description d'articleDisjoncteur modulaire 400V 10kA, 3 pôles, C, 80A, T=70mm
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1AC
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)30 Jour(s)
Poids Net par quantité0.765 kg
Dimension emballage95.00 x 86.00 x 83.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869195445
UPCIndisponible.
N° d'Export85362090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5505
Group CodeP310
Pays d'origineTurquie
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Tris(4-nonylphenyl, branched and linear) phosphite (TNPP) with greater than or equal to 0.1% w/w of 4-nonylphenol, branched and linear (4-NP)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-14-19-01
eClass7.127-14-19-01
eClass827-14-19-01
eClass927-14-19-01
eClass9.127-14-19-01
ETIM5EC000042
ETIM6EC000042
ETIM7EC000042
ETIM8EC000042
IDEA44897
UNSPSC1439-12-16-26
UNSPSC1539-12-16-03

Données ETIM

ETIM: EC000042 - Disjoncteur

Valeur Unité
tension assignée de tenue aux chocs (Uimp) (EF011980) -kV
caractéristique de déclenchement (type/courbe) (EF000889) C
nombre de pôles (total) (EF008618) 3
nombre de pôles protégés (EF005548) 3P
calibre/courant nominal assigné (In) (EF000227) 80A
tension assignée (Ue) (EF000228) 400V
tension d'isolement assignée (Ui) (EF001366) 440V
pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) (EF009556) 10.0kA
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) (EF009555) 10.0kA
type de tension (EF000187) AC
fréquence (EF000416) ['50.0', '50.0']Hz
classe de limitation d'énergie (I²t) (EF002568) -
adapté à une installation encastrée (EF006573) false
pôle neutre sectionné simultanément (EF005997) false
catégorie de surtension (EF002569) 3
degré de pollution (EF002570) 3
produits auxiliaires associables (EF008148) true
largeur en nombre de modules (EF002950) 4.5
profondeur d'encastrement (EF000218) 70.0mm
indice de protection (IP) (EF005474) IP20
température ambiante en fonctionnement (EF007515) ['-25', '55']°C
section de raccordement cable souple (EF007343) ['25.0', '50.0']mm²
section de raccordement cable rigide (EF007337) ['25.0', '50.0']mm²
pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu) (EF009557) -kA
pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) (EF009558) -kA
