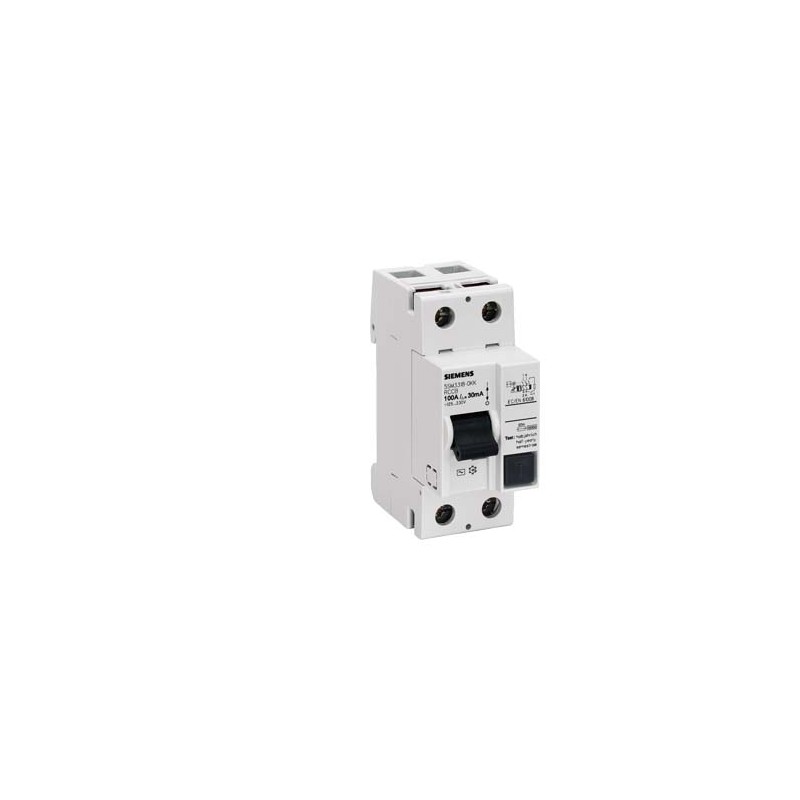

5SM3318-0KK SIEMENS interrupteur différentiel, 2 points, type CA, In : 100 A, 30 mA, Non CA: 230 V Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SM3318-0KK SIEMENS interrupteur différentiel, 2 points, type CA, In : 100 A, 30 mA, Non CA: 230 V

5SM3318-0KK

SIEMENS

interrupteur différentiel, 2 points, type CA, In : 100 A, 30 mA, Non CA: 230 V

Interrupteur différentiel, à2pôles , type AC, In: 100 A, 30 mA, One AC: 230 V. Retours et annulation limités. Consulter les conditions.

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Interrupteur différentiel

PROTECTION EN BASSE TENSION > Interrupteurs différentiels industriels de 80 A et Blocs différentiels 5SM2

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

interrupteur différentiel, 2 points, type CA, In : 100 A, 30 mA, Non CA: 230 V
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs différentiels
version du produitnon retardé
Caractéristiques techniques générales
nombre de pôles2
taille pour matériel d'installation encastrable / selon DIN 438801
durée de vie mécanique (cycles de manœuvre) / typique10 000
tenue au courant de court-circuit10 kA
fonction de commutation / retard de courte duréeNon
catégorie de surtensionIII
Tension d'alimentation
tension d'alimentation / pour dispositif de contrôle / min.100 V
plage de valeurs / de la fréquence de la tension d'alimentation50 Hz
plage de valeurs / de la fréquence d'emploi50 Hz
plage de valeurs / de la tension d'alimentation / pour AC230 V
Classe de protection
degré de protection IPIP20, avec conducteurs raccordés
Capacité de commutation
pouvoir de coupure courant
● selon EN 60898 / valeur assignée1 kA
● selon IEC 61008-1 / valeur assignée1 kA
Èlectricité
courant de défaut de déclenchement / valeur assignée30 mA
courant d'emploi
● pour AC / valeur assignée100 A
type de courant de défautAC
Détails sur le produit
caractéristique produit / sans siliconeOui
extension produit / noyable / équipements supplémentairesOui
Liens
section de câble raccordable / âme massive
● min.1,5 mm²
● max.50 mm²
section de câble raccordable / multibrin
● min.1,5 mm²
● max.50 mm²
couple de serrage / pour bornes à vis
● min.3 N·m
● max.4 N·m
position / du câble de raccordement au réseauen haut ou en bas
Conception mécanique
profondeur d'encastrement70 mm
nombre d'unités modulaires de largeur2
type de fixationrail DIN (appareillage modulaire)
position de montageau choix
poids net273 g
Conditions environnementales
température ambiante / en service
● min.-5 °C
● max.45 °C
température ambiante / à l'entreposage
● min. admissible-40 °C
● max. admissible75 °C
nombre de cycles de test / pour essais climatiques / selon IEC 60068-2-3028

Téléchargements et manuels

General Product ApprovalDeclaration of ConformityTest Certificatesother

Confirmation

Miscellaneous

EAC

EC/EU-Declaration of Conformity

Miscellaneous

Miscellaneous

Dangerous Good

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
18/05/2022


Données supplémentaires

Produit
Numéro d'article5SM3318-0KK
Description d'articleinterrupteur différentiel, 2 points, type CA, In : 100 A, 30 mA, Non CA: 230 V
Famille de produitInterrupteurs différentiels
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1AI
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.274 kg
Dimension emballage72.00 x 90.00 x 79.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869272634
UPCIndisponible.
N° d'Export85362090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5510
Group CodeP310
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitB : pour un retour produit, merci de contacter votre interlocuteur Siemens habituel
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-14-22-01
eClass7.127-14-22-01
eClass827-14-22-01
eClass927-14-22-01
eClass9.127-14-22-01
ETIM5EC000003
ETIM6EC000003
ETIM7EC000003
ETIM8EC000003
UNSPSC1539-12-16-01

Données ETIM

ETIM: EC000003 - Interrupteur différentiel

Valeur Unité
nombre de pôles (EF001391) 2
tension assignée (Ue) (EF000228) 230V
calibre/courant nominal assigné (In) (EF000227) 100A
sensibilité / courant de défaut nominal (IΔn) (EF002358) 0.03mA
tension d'isolement assignée (Ui) (EF001366) -V
mode de pose (EF000003) rail DIN
type de courant différentiel (EF002560) AC
sélectif (EF002561) false
type retardé de courte durée (EF003604) false
résistance de court-circuit (Icw) (EF002562) 10.0kA
fréquence (EF005455) 50 Hz
produits auxiliaires associables (EF008148) true
avec dispositif de verrouillage (EF007385) true
indice de protection (IP) (EF005474) IP20
largeur en nombre de modules (EF002950) 2
profondeur d'encastrement (EF000218) 70.0mm
température ambiante en fonctionnement (EF007515) ['-5', '45']°C
degré de pollution (EF002570) -
section de raccordement cable souple (EF007343) ['1.5', '50.0']mm²
section de raccordement cable rigide (EF007337) ['1.5', '50.0']mm²
tenue au courant de choc (EF002564) -kA
tension assignée de tenue aux chocs (Uimp) (EF011980) -kV
