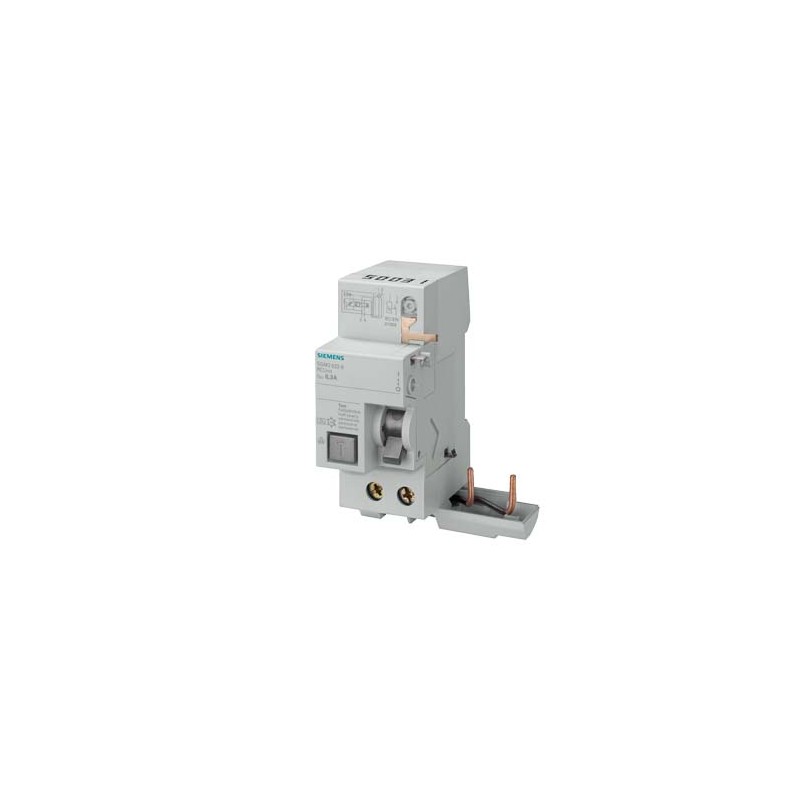

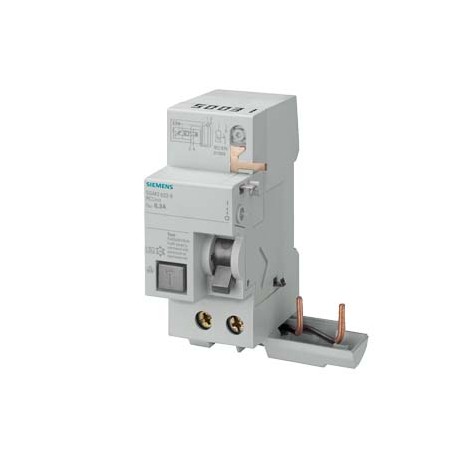

5SM2825-0 SIEMENS Bloc FI 2 pôles, type CA, In : 63 A, 1000 mA, non CA: 230 V, pour 5SY Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

5SM2825-0 SIEMENS Bloc FI 2 pôles, type CA, In : 63 A, 1000 mA, non CA: 230 V, pour 5SY

5SM2825-0

SIEMENS

Bloc FI 2 pôles, type CA, In : 63 A, 1000 mA, non CA: 230 V, pour 5SY

Plus de détails


Appareils de protection des installations, des équipements et des personnes > Interrupteur différentiel

PROTECTION EN BASSE TENSION > Interrupteurs différentiels industriels de 80 A et Blocs différentiels 5SM2

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000003 - Interrupteur différentiel

Valeur Unité
nombre de pôles (EF001391) 2
tension assignée (Ue) (EF000228) 230V
calibre/courant nominal assigné (In) (EF000227) 63A
sensibilité / courant de défaut nominal (IΔn) (EF002358) 1.0mA
tension d'isolement assignée (Ui) (EF001366) 460V
tension assignée de tenue aux chocs (Uimp) (EF011980) 4.0kV
mode de pose (EF000003) rail DIN
type de courant différentiel (EF002560) AC
sélectif (EF002561) false
type retardé de courte durée (EF003604) false
fréquence (EF005455) 50 Hz
produits auxiliaires associables (EF008148) true
avec dispositif de verrouillage (EF007385) false
indice de protection (IP) (EF005474) IP20
largeur en nombre de modules (EF002950) 2
profondeur d'encastrement (EF000218) 70.0mm
température ambiante en fonctionnement (EF007515) ['-5', '45']°C
degré de pollution (EF002570) 2
section de raccordement cable souple (EF007343) ['1.5', '25.0']mm²
section de raccordement cable rigide (EF007337) ['1.5', '25.0']mm²
résistance de court-circuit (Icw) (EF002562) -kA
tenue au courant de choc (EF002564) -kA


Bloc FI 2 pôles, type CA, In : 63 A, 1000 mA, non CA: 230 V, pour 5SY
Version
nom de marque produitSENTRON
désignation du produitBloc FI
version du produitnon retardé
Caractéristiques techniques générales
nombre de pôles2
Dimensions pour matériel d'installation encastrable / selon DIN 438801
Protection de contact contre les décharges électriquesSécurité pour les doigts et le dessus de la main
Durée de vie mécanique (cycles de manœuvre) / typique10 000
Fonction de commutation / retard de courte duréeNon
catégorie de surtensionIII
Tension d'isolement / Valeur assignée460 V
Tension d'alimentation
Courant d'emploi / pour CA / Valeur assignée63 A
● tension d'alimentation / pour CA / valeur assignée230/400 V
● Tension d'alimentation / pour dispositif de contrôle / min.195 V
Fréquence de service50 Hz
● Fréquence de la tension d'alimentation / Valeur assignée50 Hz
Classe de protection
indice de protection IPIP20, avec conducteurs raccordés
Dissipation
● Puissance dissipée [W] / pour la valeur assignée du courant / pour CA / à chaud / par pôle3 W
Èlectricité
Courant de défaut de déclenchement / Valeur assignée1 000 mA
Type de courant de défautAC
Courant d'emploi
● pour 40 °C / Valeur assignée58,59 A
● pour 45 °C / Valeur assignée58,59 A
● pour 50 °C / Valeur assignée56,7 A
● pour 55 °C / Valeur assignée54,81 A
● pour 60 °C / Valeur assignée53,55 A
● pour 65 ℃ / Valeur assignée52,29 A
● pour 70 °C / Valeur assignée50,4 A
Détails sur le produit
caractéristique produit / sans siliconeOui
Extension produit / noyable / Équipements supplémentairesOui
Liens
Section de câble raccordable / âme massive
● min.1,5 mm²
● max.25 mm²
Section de câble raccordable / multibrin
● min.1,5 mm²
● max.25 mm²
couple de serrage / pour bornes a vis
● min.2,5 N·m
● max.3 N·m
Position / du câble de raccordement au réseauen haut ou en bas
Conception mécanique
profondeur70 mm
Nombre d'unités modulaires de largeur2
mode de fixationrail DIN (appareillage modulaire)
position de montageau choix
poids net218 g
Conditions environnementales
Température ambiante
● min.-5 °C
● max.45 °C
Température ambiante / à l'entreposage
● min. admissible-40 °C
● max. admissible75 °C
Nombre de cycles de test / pour essais climatiques / selon CEI 60068-2-3028
Certificats
General Product ApprovalDeclaration of ConformityTest Certificatesother

Miscellaneous

EC/EU-Declaration of Conformity

Miscellaneous

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article5SM2825-0
Description d'articleBloc FI 2 pôles, type CA, In : 63 A, 1000 mA, non CA: 230 V, pour 5SY
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM490:Start of final Year of support
Date de fin de vie du produitProdukt abgekündigt seit: 14.07.2019
Notes
Ce produit n'est plus disponible. Le produit successeur est :
5SM2825-8Comparaison produits
Successor information
Successeur5SM2825-8
Description article de remplacementBloc FI 2 pôles, type A, sélectif, In : 63 A, 1000 mA, non CA: 230 V, pour 5SY
Données Prix
Groupe de prix1AI
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.218 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage106.00 x 76.00 x 81.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869251417
UPCIndisponible.
N° d'Export85362010
Rubrique catalogue (PDF)LV10.1
Groupe de produit5510
Group CodeP310
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.06.2006
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
Indisponible.
