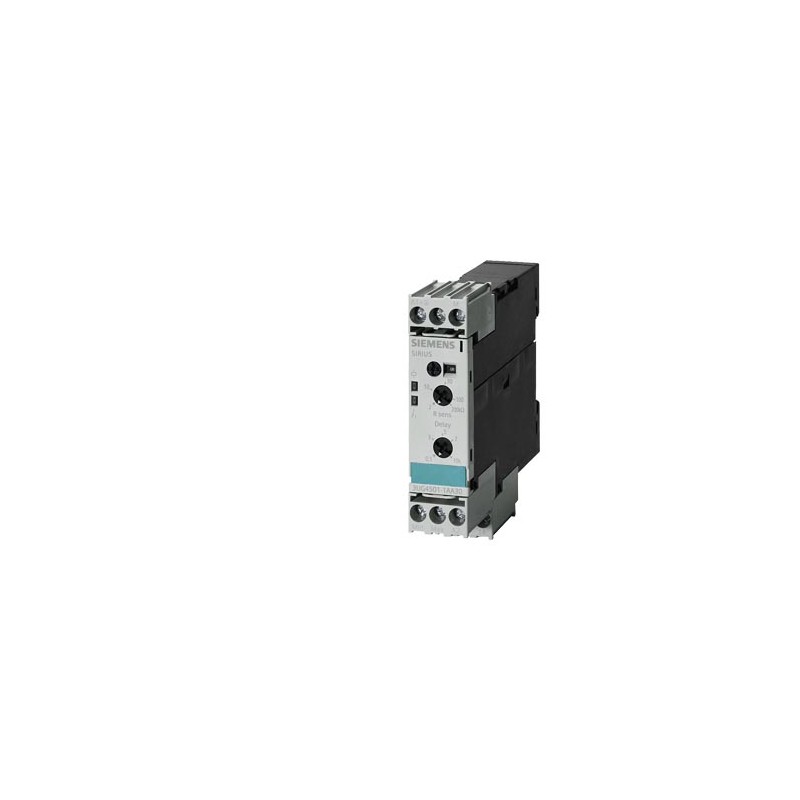

3UG4501-1AA30 SIEMENS Relais analogique de surveillance Surveillance de niveau Surveillance de résistance de.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3UG4501-1AA30 SIEMENS Relais analogique de surveillance Surveillance de niveau Surveillance de résistance de..

3UG4501-1AA30

SIEMENS

Relais analogique de surveillance Surveillance de niveau Surveillance de résistance de 2 à 200 kOhm Dépassement haut et dépassement bas Tension d'alimentation 24 V CA / CC 50 à 60 Hz CA et CC sans séparation galvanique pour le circuit de mesure Réglage 2 points ou 1 point temporisation de déclenchement 0,5 à 10 s, 1 contact inverseur borne à vis Successeur pour 3UG3501-1AC20

Relais de surveillance analogique SIRIUS. Veillée. niveau de remplissage surveillance résistance de 2 A 200 kohm dépassement p / excès et défaut AC / 24V DC DC et AC 50/60 HZ régulateur de 1 ou 2 points retard de déclenchement 0.5 A 10s 1 connexion de commutateur par prod à vis. successeur de

Plus de détails


Relais > Relais de surveillance niveau / de remplissage

CONTRÔLE ET CONTACTEURS > Relais de fonction

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Relais analogique de surveillance Surveillance de niveau Surveillance de résistance de 2 à 200 kOhm Dépassement haut et dépassement bas Tension d'alimentation 24 V CA / CC 50 à 60 Hz CA et CC sans séparation galvanique pour le circuit de mesure Réglage 2 points ou 1 point temporisation de déclenchement 0,5 à 10 s, 1 contact inverseur borne à vis Successeur pour 3UG3501-1AC20
nom de marque produitSIRIUS
désignation du produitRelais de surveillance de niveau à réglage analogique
désignation type de produit3UG4
numéro d'article du fabricant du capteur optionnelcapteurs à 2 et 3 pôles 3UG3207
Caractéristiques techniques générales
fonction produitrelais de contrôle pour la suveillance de niveau
version de l'affichage LEDOui
puissance apparente absorbée
● pour CC
— pour 24 V max.2 VA
● pour AC
— pour 24 V max.2 VA
tension d'isolement
● pour catégorie de surtension III selon IEC 60664 pour degré de pollution 3 valeur assignée300 V
degré de pollution3
type de tension
● de la tension d'alimentation de commandeAC/DC
tension de tenue aux chocs valeur assignée4 kV
degré de protection IPIP20
tenue aux chocs selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
tenue aux vibrations selon IEC 60068-2-61 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) pour AC-15 pour 230 V typique100 000
désignation du matériel selon IEC 81346-2:2009K
précision de répétabilité relative1 %
Directive RoHS (date)05/01/2012
Fonction produit
fonction produit
● surveillance réglable de vidangeOui
● sensibilité de réponse réglableOui
● surveillance réglable de remplissageOui
● Reset externeOui
Circuit de commande/ Commande
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée24 ... 24 V
● pour 60 Hz valeur assignée24 ... 24 V
tension d'alimentation de commande pour DC
● valeur assignée24 ... 24 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 50 Hz
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 60 Hz
● valeur initiale0,85
● valeur finale1,1
Circuit de mesure
durée de temporisation de réponse réglable
● au démarrage0,5 ... 10 s
● en cas de dépassement de la valeur supérieure/inférieure0,5 ... 10 s
temps de maintien en cas de coupure de courant min.200 ms
principe de mesure physiqueconducteur
Précision
précision relative de mesure20 %
dérive thermique par °C1 %/°C
Circuit auxiliaire
nombre de contacts NF à commutation retardée0
nombre de contacts NO à commutation retardée0
nombre d'inverseurs
● à commutation retardée1
fréquence de manœuvres avec contacteur 3RT2 max.5 000 1/h
courant permanent admissible du relais de sortie pour AC-15
● pour 250 V pour 50/60 Hz3 A
● pour 400 V pour 50/60 Hz3 A
courant permanent admissible du relais de sortie pour DC-13
● pour 24 V1 A
● pour 125 V0,2 A
● pour 250 V0,1 A
courant d'emploi pour 17 V min.5 mA
courant permanent de la cartouche DIAZED du relais de sortie4 A
Compatibilité électromagnétique
perturbation par conduction
● par salves selon IEC 61000-4-42 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
Séparation galvanique
séparation galvanique
● entre l'entrée et la sortieOui
● entre les sortiesNon
Raccordements/ Bornes
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
version du raccordement électriqueraccordement à vis
type de sections de câble raccordables
● âme massive1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● âme souple avec embouts1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● pour câbles AWG âme massive2x (20 ... 14)
● pour câbles AWG multibrin2x (20 ... 14)
section de câble raccordable
● âme massive0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
numéro AWG comme section codée de câble raccordable
● âme massive20 ... 14
● multibrin20 ... 14
couple de serrage pour bornes à vis0,8 ... 1,2 N·m
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage
hauteur92 mm
largeur22,5 mm
profondeur91 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le côté0 mm
— vers le bas0 mm
● aux pièces sous tension
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
● pendant le transport-40 ... +80 °C
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

Confirmation

CCC

UL

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesMarine / ShippingotherRailway

Special Test Certificate

Type Test Certificates/Test Report

LR (Lloyds Register)

DNV-GL

Confirmation

Vibration and Shock

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :18/01/2021
Date
05/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3UG4501-1AA30
Description d'articleRelais analogique de surveillance Surveillance de niveau Surveillance de résistance de 2 à 200 kOhm Dépassement haut et dépassement bas Tension d'alimentation 24 V CA / CC 50 à 60 Hz CA et CC sans séparation galvanique pour le circuit de mesure Réglage 2 points ou 1 point temporisation de déclenchement 0,5 à 10 s, 1 contact inverseur borne à vis Successeur pour 3UG3501-1AC20
Famille de produitSurveillance de niveau
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.118 kg
Dimension emballage100.00 x 105.00 x 30.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209665293
UPC754554957449
N° d'Export85364190
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5885
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-18-13
eClass7.127-37-18-13
eClass827-37-18-13
eClass927-37-18-13
eClass9.127-37-18-13
ETIM5EC001447
ETIM6EC001447
ETIM7EC001447
ETIM8EC001447
IDEA44727
UNSPSC1439-12-23-34
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001447 - Relais de surveillance niveau / de remplissage

Valeur Unité
possibilité de mise en cascade (EF000507) -
finition du raccordement électrique (EF003961) raccordement à vis
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['24.0', '24.0']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['24.0', '24.0']V
tension d'alimentation de courant nominal Us CC (EF003980) ['24', '24']V
type de tension d'actionnement (EF008242) AC/DC
avec pinces amovibles (EF003340) true
nombre d'entrées d'électrode (EF003427) 1
délai de retard à l'appel min. réglable (EF008195) 0.5s
délai de retard à l'appel max. admissible (EF008194) 10s
délai de retardement du déclenchement min. réglable (EF008192) 0.5s
délai de retardement du déclenchement max. admissible (EF008191) 10s
sensibilité ajustable (EF003429) true
nombre de contacts en tant que contacts à ouverture (EF008255) 0
nombre de contacts en tant que contacts à fermeture (EF008256) 0
nombre de contacts en tant qu'inverseurs (EF008257) 1
principe de mesure physique (EF008238) autre
largeur (EF000008) 22.5mm
hauteur (EF000040) 92.0mm
profondeur (EF000049) 91.0mm



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UG4501-1AA30 3UG4501-1AA30 FR_3UG4501-1AA30.pdf 288 Kbytes 3UG4501-1AA30 3UG4501-1AA30 FR_3UG4501-1AA30.pdf
