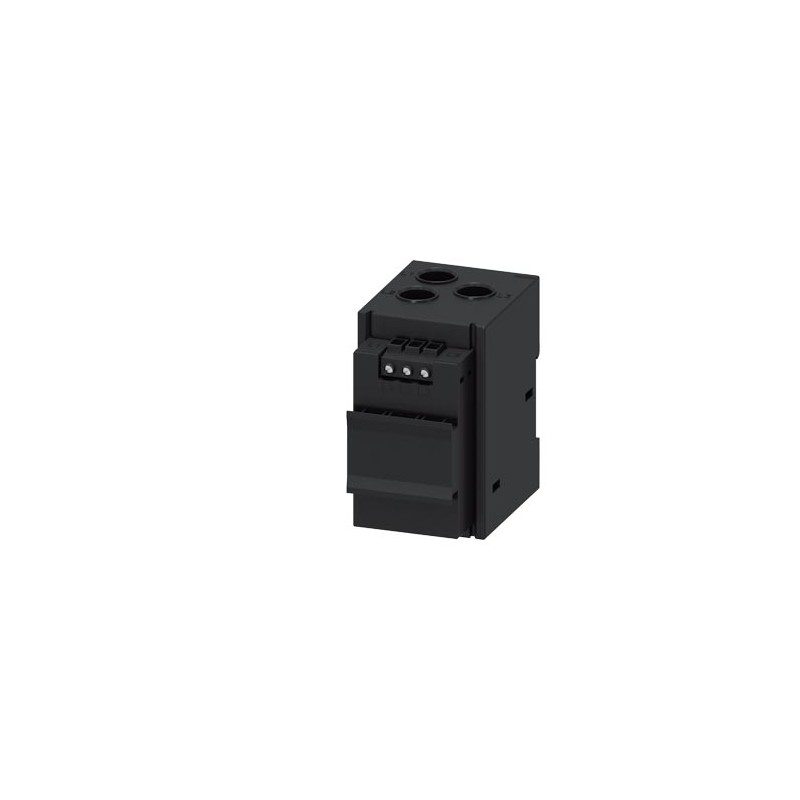

3UF7112-1AA01-0 SIEMENS Module de détection de courant / tension V2 courant de réglage 10...115 A, mesure de.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3UF7112-1AA01-0 SIEMENS Module de détection de courant / tension V2 courant de réglage 10...115 A, mesure de..

3UF7112-1AA01-0

SIEMENS

Module de détection de courant / tension V2 ; courant de réglage 10...115 A, mesure de la tension jusqu'à 690 V, largeur 55 mm, transformateur à primaire traversant, requière un appareil de base pro V PB, pro V MR, pro V PN ou pro V EIP

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $440.71
Prix unitaire: $440.71
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module de détection de courant / tension V2 ; courant de réglage 10...115 A, mesure de la tension jusqu'à 690 V, largeur 55 mm, transformateur à primaire traversant, requière un appareil de base pro V PB, pro V MR, pro V PN ou pro V EIP
nom de marque produitSIRIUS
désignation du produitModule de mesure de courant/tension
Caractéristiques techniques générales
fonction produit
● mesure du courantOui
● mesure de la tensionOui
● mesure de la puissance activeOui
● mesure d'énergieOui
● mesure de la fréquenceOui
méthode de mesure pour mesure de courantTRMS
extension de la plage de mesure des courants avec transformateur de courant externeNon
méthode de mesure de mesure de tensionTRMS
tension secteur mesurable entre les conducteurs extérieurs pour AC valeur nominale max.690 V
résistance interne du conducteur extérieur et du neutre pour mesure de la tension1 MΩ; diviseur de tension basé RC
constituant du produit
● entrée pour thermistanceNon
puissance active absorbée0,5 W
tension d'isolement
● pour degré de pollution 3 pour AC valeur assignée690 V
● pour câbles du circuit principal selon IEC 60947-1 valeur assignée6 kV
tension de tenue aux chocs valeur assignée6 000 V
degré de protection IPIP20
tenue aux chocs selon IEC 60068-2-2715g / 11 ms; avec appareil de base encliqueté
tenue aux vibrations1-6 Hz / 15 mm, 6-500 Hz / 2 g; avec appareil de base encliqueté 1g
désignation du matériel selon IEC 81346-2:2009Contrôleur
Directive RoHS (date)05/28/2009
certificat d'aptitude
● selon la directive produit ATEX 2014/34/UEBVS 06 ATEX F001
groupe d'appareillage Ex et catégorie Ex selon la directive produit ATEX 2014/34/UEII (2) G, II (2 ) D, I (M2)
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1classe A
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3
perturbation par conduction
● par salves selon IEC 61000-4-42 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
Entrées/ Sorties
nombre de sorties comme élément de contacts avec contact0
Fonction protection/ surveillance
fonction produit
● surveillance cos phiOui
● surveillance des défauts à la terreOui
● mesure de la tensionOui
fonction produit
● mesure du courantOui
● protection contre les surchargesOui
Précision
précision de mesure
● pour mesure de fréquence+/- 1,5 %, 7.5 A ... 230 A, 0,85 x 110 V ... 1,1 x 690 V (tension entre phases), cos-phi(0,5...1), 50/60 Hz, 25 °C
● pour mesure du courant 1+/- 1,5 %, im Bereich 7,5 A ... 230 A, im Bereich 0,85 x 110 V ... 1,1 x 690 V (tensions entre phases), 50/60 Hz, 25 °C
● pour mesure du courant 2+/- 3 %, im Bereich 230 A ... 920 A, im Bereich 0,85 x 110 V ... 1,1 x 690 V (tensions entre phases), 50/60 Hz, 25 °C
● pour mesure de la tension 1+/- 1,5 %, dans la plage 0,85 x 110 V ... 1,1 x 690 V (tension entre phases), 50/60 Hz, 25 °C
● pour mesure de cos phi 1+/- 1,5 %, 7.5 A ... 230 A, 0,85 x 110 V ... 1,1 x 690 V (tension entre phases), cos-phi(0,5...1), 50/60 Hz, 25 °C
● pour mesure de cos phi 2+/- 5 %, 230 A ... 920 A, 0,85 x 110 V ... 1,1 x 690 V (tensions entre phases), cos-phi(0,5...1), 50/60 Hz, 25 °C
● pour mesure de puissance active 1+/- 5 %, 15 A ... 400 A, 0,85 x 110 V ... 1,1 x 690 V (tensions entre phases), cos phi(0,5...1), 50/60 Hz, 25 °C
● pour mesure de puissance active 2+/- 10 %, 230 A ... 920 A, 0,85 x 110 V ... 1,1 x 690 V (tensions entre phases), cos-phi(0,5...1), 50/60 Hz, 25 °C
● pour mesure d'énergie 1+/- 5 %, 7,5 A ... 230 A, 0,85 x 110 V ... 1,1 x 690 V (tensions entre phases), cos phi(0,5...1), 50/60 Hz, 25 °C
● pour mesure d'énergie 2+/- 10 %, 230 A ... 920 A, 0,85 x 110 V ... 1,1 x 690 V (tensions entre phases), cos-phi(0,5...1), 50/60 Hz, 25 °C
● pour mesure de puissance apparente 1+/- 3 %, 7,5 A ... 230 A, 0,85 x 110 V ... 1,1 x 690 V (tensions entre phases), cos phi(0,5...1), 50/60 Hz, 25 °C
● pour mesure de puissance apparente 2+/- 5 %, 230 A ... 920 A, 0,85 x 110 V ... 1,1 x 690 V (tension entre phases), cos-phi(0,5...1), 50/60 Hz, 25 °C
précision surveillance de défauts à la terreDans la plage 30 % .. 120 % Ie: +/- 10 % (Classe CI-A ), dans la plage 15 % .. 30 % Ie: +/- 25 % (Classe CI-B), valeurs selon CEI 60947-1 Annexe T
dérive thermique par °C0,01 %/°C; Température de référence : 25°C
grandeur de mesure fréquence45 ... 65 Hz
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage
hauteur94 mm
largeur55 mm
profondeur91 mm
distance à respecter
● haut30 mm
● bas30 mm
● gauche0 mm
● droite0 mm
diamètre de l'ouverture de passage14 mm
diamètre de l'ouverture de passage pour mesure de courant14 mm
Raccordements/ Bornes
version du raccordement électrique sur les entrées de mesure de tensionraccordement à vis
type de sections de câble raccordables sur les entrées de mesure de tension
● âme souple avec embouts1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● âme massive1x (0,25 ... 2,5 mm²), 2x (0,25 ... 1,0 mm²)
● pour câbles AWG âme massive1x (24 ... 14), 2x (24 ... 18)
● pour câbles AWG multibrin1x (20 ... 14), 2x (20 ... 16)
couple de serrage sur les entrées de mesure de tension0,5 ... 0,6 N·m
couple de serrage [lbf·in] sur les entrées de mesure de tension4,4 ... 5,3 lbf·in
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de
● 1 max.2 000 m
● 2 max.3 000 m; pour +50 °C, (pas de séparation sûre)
● 3 max.4 000 m; pour +40 °C, (pas de séparation de protection)
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
● pendant le transport-40 ... +80 °C
catégorie d'environnement
● en service selon IEC 607213K6 (pas de formation de glace, pas de condensation, humidité relative 10 ... 95 %), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
● à l'entreposage selon IEC 607211K6 (pas de condensation, humidité relative 10 ... 95%), 1C2 (pas de brouillard salin), 1S2 (la pénétration de sable dans les appareils est interdite), 1M4
● pendant le transport selon IEC 607212K2, 2C1, 2S1, 2M2
humidité relative en service10 ... 95 %
Protection contre les courts-circuits
fonction produit protection contre les courts-circuitsNon
Séparation galvanique
séparation (électrique) de protection selon IEC 60947-1Tous les circuits sont séparés de manière sûre (double ligne de fuite et distance dans l'air), les remarques du procès-verbal d'essai n° A0258 doivent être prises en compte (lien : voir Plus d'informations)
Circuit principal
nombre de pôles pour circuit principal3
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant10 ... 115 A
tension d'emploi
● pour AC
— pour 50 Hz valeur assignée110 ... 690 V
— pour 60 Hz valeur assignée110 ... 690 V
fréquence de service valeur assignée50 ... 60 Hz
Circuit de commande/ Commande
type de tensionAC
courant d'appel max.1 150 A; 10 x Io
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest Certificates

IECEx

ATEX-EC-Type-Examination-Certificate

ATEX-EC-Type-Examination-Certificate

IECEx

EC/EU-Declaration of Conformity

Special Test Certificate

Test CertificatesMarine / Shipping

Type Test Certificates/Test Report

Special Test Certificate

ABS (American Bureau of Shipping)

LR (Lloyds Register)

RMRS / Russian Maritime Register

DNV-GL

other

Confirmation

PROFINET-Certification

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Rapport d'essai No. A0258, protective separation
dernière modification :07/04/2022
Date
17/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3UF7112-1AA01-0
Description d'articleModule de détection de courant / tension V2 ; courant de réglage 10...115 A, mesure de la tension jusqu'à 690 V, largeur 55 mm, transformateur à primaire traversant, requière un appareil de base pro V PB, pro V MR, pro V PN ou pro V EIP
Famille de produitAppareillage de gestion et de commande de moteurs SIMOCODE pro 3UF7
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42J
Coefficient MetalL-O-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)60 Jour(s)
Poids Net par quantité0.352 kg
Dimension emballage62.00 x 124.00 x 119.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621025759
UPC804766420733
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5836
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 28.05.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1539-12-15-52

Données ETIM

ETIM: EC002572 - Dispositif de contrôle moteur

Valeur Unité
courant de fonctionnement nominal Ie (EF006781) -A
tension de fonctionnement nominale Ue en CC (EF007031) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
nombre d'entrées binaires (EF003817) -
degré de protection (NEMA) (EF011959) -
nombre de sorties électroniques (EF006929) -
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
nombre d’entrées analogiques (EF001994) -
nombre de sorties analogiques (EF001995) -
fonction de commutation (EF000189) -
entrée du capteur de température analogique (EF007114) -
entrée pour détection de défauts de mise à la terre (EF007115) -
type d'interface (EF006977) -
tension d'alimentation de courant nominal Us CC (EF003980) -V
tension de fonctionnement nominale Ue à CA 50 Hz (EF007029) ['110', '690']V
tension de fonctionnement nominale Ue à CA 60 Hz (EF007030) ['110', '690']V
fréquence de fonctionnement nominale (EF007024) ['50.0', '60.0']Hz
module de détection de courant (EF007501) true
module de détection de la tension (EF007492) true
type de technique de raccordement (EF008220) technique d'insertion traversante
type de tension d'actionnement (EF008242) AC
nombre de sorties, avec contact (EF006936) 0
entrée pour raccordement à un thermistor (EF007116) false
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) raccordement à vis
indice de protection (IP) (EF005474) IP20
