3SU1501-1AG40-1FA0
SIEMENS
1

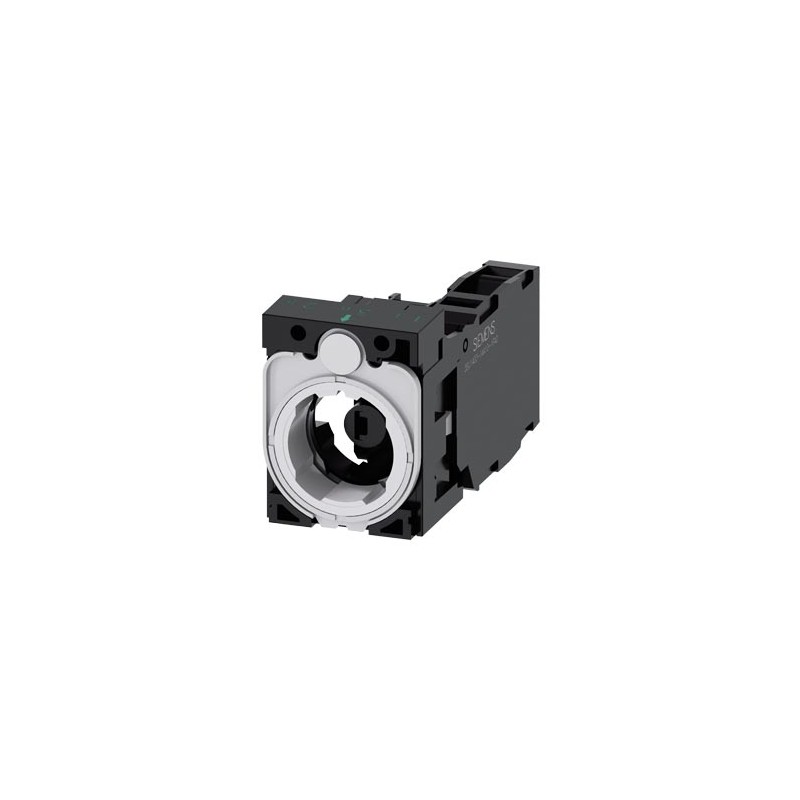

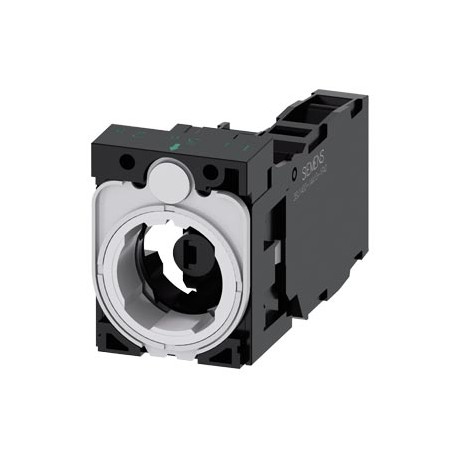

support, triple plastique, 1 NO +1 NF, module LED, vert, 6-24 V CA / CC borne à vis
SUPPORT POUR 3 MODULES, PLASTIQUE, 1NA+1NC, MODULE LED, VERT, AC / DC 6-24V, BORNES À VIS. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.
CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
support, triple plastique, 1 NO +1 NF, module LED, vert, 6-24 V CA / CC borne à vis | ||||||||||||||||||||||||||
nom de marque produit | SIRIUS ACT | |||||||||||||||||||||||||
désignation du produit | Support | |||||||||||||||||||||||||
désignation type de produit | 3SU1 | |||||||||||||||||||||||||
numéro d'article du fabricant | ||||||||||||||||||||||||||
● du module de contact livré | 3SU1400-1AA10-1FA0 | |||||||||||||||||||||||||
● du module de contact livré en position 1 | 3SU1400-1AA10-1FA0 | |||||||||||||||||||||||||
● du module LED livré | 3SU1401-1BG40-1AA0 | |||||||||||||||||||||||||
● du support fourni | 3SU1500-0AA10-0AA0 | |||||||||||||||||||||||||
Organe de commande | ||||||||||||||||||||||||||
version de l'organe de commande | x 3 avec module | |||||||||||||||||||||||||
nombre de modules de contact | 1 | |||||||||||||||||||||||||
Support | ||||||||||||||||||||||||||
matériau du support | Plastique | |||||||||||||||||||||||||
Affichage | ||||||||||||||||||||||||||
nombre de modules LED : | 1 | |||||||||||||||||||||||||
Caractéristiques techniques générales | ||||||||||||||||||||||||||
fonction produit manœuvre positive d'ouverture | Oui | |||||||||||||||||||||||||
constituant du produit | ||||||||||||||||||||||||||
● diode | Oui | |||||||||||||||||||||||||
● transformateur de lampe | Non | |||||||||||||||||||||||||
● lampe | Oui | |||||||||||||||||||||||||
● résistance série | Non | |||||||||||||||||||||||||
tension d'isolement valeur assignée | 320 V | |||||||||||||||||||||||||
degré de pollution | 3 | |||||||||||||||||||||||||
tension de tenue aux chocs valeur assignée | 4 kV | |||||||||||||||||||||||||
degré de protection IP de la borne de raccordement | IP20, vis de fixation serrée | |||||||||||||||||||||||||
tenue aux chocs | ||||||||||||||||||||||||||
● selon IEC 60068-2-27 | demi-onde sinusoïdale 15g / 11 ms | |||||||||||||||||||||||||
● pour applications ferroviaires selon EN 61373 | catégorie 1, classe B | |||||||||||||||||||||||||
tenue aux vibrations | ||||||||||||||||||||||||||
● selon IEC 60068-2-6 | 10 ... 500 Hz : 5g | |||||||||||||||||||||||||
● pour applications ferroviaires selon EN 61373 | catégorie 1, classe B | |||||||||||||||||||||||||
fréquence de manœuvres max. | 3 600 1/h | |||||||||||||||||||||||||
durée de vie mécanique (cycles de manœuvre) typique | 10 000 000 | |||||||||||||||||||||||||
courant thermique | 10 A | |||||||||||||||||||||||||
désignation du matériel selon IEC 81346-2:2009 | U | |||||||||||||||||||||||||
courant permanent du disjoncteur caractéristique C | 10 A; pour courant de court-circuit < 400 A | |||||||||||||||||||||||||
courant permanent de la cartouche DIAZED à action rapide | 10 A | |||||||||||||||||||||||||
courant permanent de la cartouche-fusible DIAZED gG | 10 A | |||||||||||||||||||||||||
Directive RoHS (date) | 10/01/2014 | |||||||||||||||||||||||||
tension d'emploi | ||||||||||||||||||||||||||
● pour AC | ||||||||||||||||||||||||||
— pour 50 Hz valeur assignée | 6 ... 24 V | |||||||||||||||||||||||||
— pour 60 Hz valeur assignée | 6 ... 24 V | |||||||||||||||||||||||||
● pour DC valeur assignée | 6 ... 24 V | |||||||||||||||||||||||||
Electronique de puissance | ||||||||||||||||||||||||||
fiabilité de contact | Un contact défaillant sur 100 millions (17 V, 5 mA), un contact défaillant sur 10 millions (5 V, 1 mA) | |||||||||||||||||||||||||
Circuit de commande/ Commande | ||||||||||||||||||||||||||
courant d'appel du module à LED max. | 2 A | |||||||||||||||||||||||||
Circuit auxiliaire | ||||||||||||||||||||||||||
version du contact des contacts auxiliaires | Alliage d'argent | |||||||||||||||||||||||||
nombre de contacts NF pour contacts auxiliaires | 1 | |||||||||||||||||||||||||
nombre de contacts NO pour contacts auxiliaires | 1 | |||||||||||||||||||||||||
courant d'emploi pour AC-15 pour 230 V valeur assignée | 6 A | |||||||||||||||||||||||||
Raccordements/ Bornes | ||||||||||||||||||||||||||
version du raccordement électrique | ||||||||||||||||||||||||||
● des modules et accessoires | Bornes à vis | |||||||||||||||||||||||||
type de sections de câble raccordables | ||||||||||||||||||||||||||
● âme massive avec embouts | 2x (0,5 ... 0,75 mm²) | |||||||||||||||||||||||||
● âme massive sans traitement de l'embout | 2x (1,0 ... 1,5 mm²) | |||||||||||||||||||||||||
● âme souple avec embouts | 2x (0,5 ... 1,5 mm²) | |||||||||||||||||||||||||
● âme souple sans traitement de l'embout | 2x (1,0 ... 1,5 mm²) | |||||||||||||||||||||||||
● pour câbles AWG | 2x (18 ... 14) | |||||||||||||||||||||||||
couple de serrage des vis du support | 1 ... 1,2 N·m | |||||||||||||||||||||||||
couple de serrage | ||||||||||||||||||||||||||
● pour bornes à vis | 0,8 ... 0,9 N·m | |||||||||||||||||||||||||
Source de lumière | ||||||||||||||||||||||||||
type de lampe | LED | |||||||||||||||||||||||||
couleur de la lampe | vert | |||||||||||||||||||||||||
intensité lumineuse | 900 ... 1 800 mcd | |||||||||||||||||||||||||
Conditions ambiantes | ||||||||||||||||||||||||||
température ambiante | ||||||||||||||||||||||||||
● en service | -25 ... +70 °C | |||||||||||||||||||||||||
● à l'entreposage | -40 ... +80 °C | |||||||||||||||||||||||||
catégorie d'environnement en service selon IEC 60721 | 3M6, 3S2, 3B2, 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service) | |||||||||||||||||||||||||
Montage/ fixation/ dimensions | ||||||||||||||||||||||||||
type de fixation | montage sur plaque frontale | |||||||||||||||||||||||||
● des modules et accessoires | Fixation sur panneau de commande | |||||||||||||||||||||||||
hauteur | 40 mm | |||||||||||||||||||||||||
largeur | 30 mm | |||||||||||||||||||||||||
forme de la découpe | rond | |||||||||||||||||||||||||
largeur de montage | 30 mm | |||||||||||||||||||||||||
profondeur d'encastrement | 71,8 mm | |||||||||||||||||||||||||
épaisseur de la plaque frontale utilisable | 1 ... 6 mm | |||||||||||||||||||||||||
Certificats/ homologations | ||||||||||||||||||||||||||
Téléchargements et manuels | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Autres informations | ||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogues, Brochures,…) | ||||||||||||||||||||||||||
Industry Mall (système de commande en ligne) | ||||||||||||||||||||||||||
Générateur CAx en ligne | ||||||||||||||||||||||||||
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) | ||||||||||||||||||||||||||
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) | ||||||||||||||||||||||||||
dernière modification : | 22/01/2022 | |||||||||||||||||||||||||
Date 11/05/2022 | Sous réserve de modifications © Copyright Siemens 2022 |
Produit | ||||||||||||||||||||||||||||||||||
Numéro d'article | 3SU1501-1AG40-1FA0 | |||||||||||||||||||||||||||||||||
Description d'article | support, triple plastique, 1 NO +1 NF, module LED, vert, 6-24 V CA / CC borne à vis | |||||||||||||||||||||||||||||||||
Famille de produit | Supports | |||||||||||||||||||||||||||||||||
Cycle de vie du produit (PLM) | PM300:Active Product | |||||||||||||||||||||||||||||||||
Données Prix | ||||||||||||||||||||||||||||||||||
Groupe de prix | 41J | |||||||||||||||||||||||||||||||||
Coefficient Metal | LBO----- | |||||||||||||||||||||||||||||||||
Informations Livraison | ||||||||||||||||||||||||||||||||||
Caractéristiques d'exportation | AL : N / ECCN : N | |||||||||||||||||||||||||||||||||
Délai Appro Fsseur (hors transport) | 55 Jour(s) | |||||||||||||||||||||||||||||||||
Poids Net par quantité | 0.048 kg | |||||||||||||||||||||||||||||||||
Dimension emballage | 70.00 x 100.00 x 40.00 | |||||||||||||||||||||||||||||||||
Unité de mesure de l'emballage | MM | |||||||||||||||||||||||||||||||||
Quantité | 1 Pc | |||||||||||||||||||||||||||||||||
Quantité par emballage | 1 | |||||||||||||||||||||||||||||||||
Informations produit supplémentaires | ||||||||||||||||||||||||||||||||||
EAN | 4011209964358 | |||||||||||||||||||||||||||||||||
UPC | 804766476457 | |||||||||||||||||||||||||||||||||
N° d'Export | 85365080 | |||||||||||||||||||||||||||||||||
Rubrique catalogue (PDF) | CC-IC10 | |||||||||||||||||||||||||||||||||
Groupe de produit | 5452 | |||||||||||||||||||||||||||||||||
Group Code | R711 | |||||||||||||||||||||||||||||||||
Pays d'origine | Allemagne | |||||||||||||||||||||||||||||||||
Conformité à la directive RoHS | Conforme directive RoHS depuis :: 01.10.2014 | |||||||||||||||||||||||||||||||||
Classe de produit | C : Produit qui ne peut être réutilisé ou retourné | |||||||||||||||||||||||||||||||||
Directive environnementale DEEE : | Oui | |||||||||||||||||||||||||||||||||
Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| |||||||||||||||||||||||||||||||||
Classification | ||||||||||||||||||||||||||||||||||
|
Valeur | Unité | |
---|---|---|
finition du raccordement électrique (EF003961) | - | |
nombre d'interrupteurs de signal d'erreur (EF007613) | - | |
nombre de contacts en tant qu'inverseurs (EF008257) | 1 | |
nombre de contacts en tant que contacts à fermeture (EF008256) | 1 | |
nombre de contacts en tant que contacts à ouverture (EF008255) | 1 | |
courant de fonctionnement nominal CA-15, 230 V (EF001385) | 6 | A |
modèle (EF000010) | - | |
mode de pose (EF000003) | fixation frontale | |
douille (EF000048) | sans |
