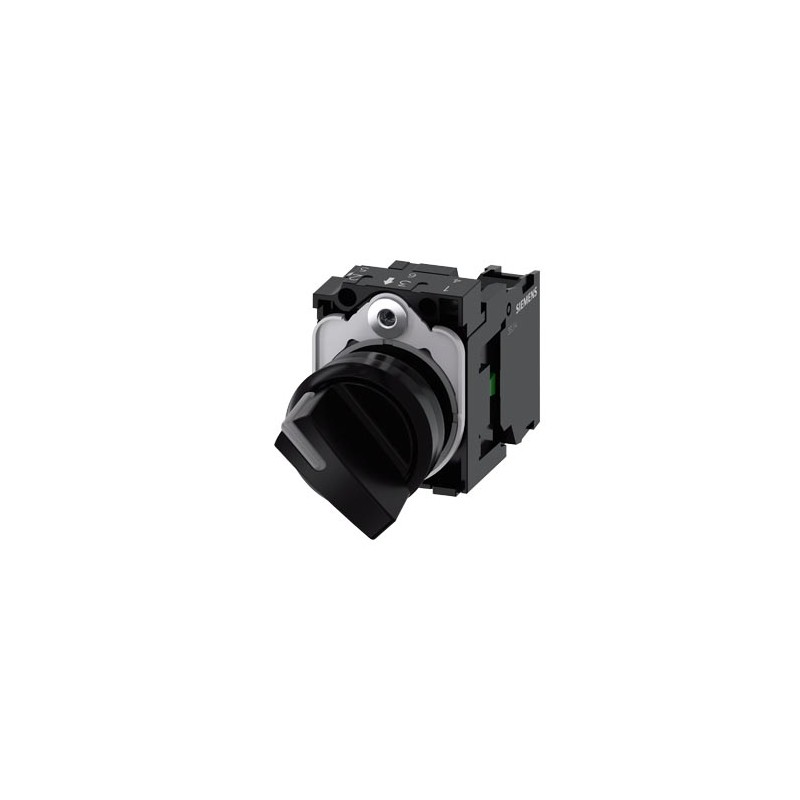

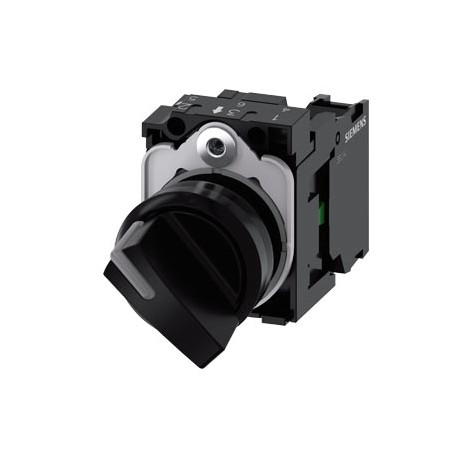

3SU1100-2BF10-1BA0 SIEMENS Commutateur à manette éclairable, 22 mm, rond, plastique, noir, manette, courte 2.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SU1100-2BF10-1BA0 SIEMENS Commutateur à manette éclairable, 22 mm, rond, plastique, noir, manette, courte 2..

3SU1100-2BF10-1BA0

SIEMENS

Commutateur à manette éclairable, 22 mm, rond, plastique, noir, manette, courte 2 positions de commutation O-I, à accrochage, 10:30h/13:30h, avec support, 1 NO, borne à vis

Sélecteur illuminatible, 22 mm, rond, plastique, noir, muletilla court, 2 positions O-I, soutenu, 10:30h/13:30 h, avec support, 1 NA, borne à vis. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


CONTRÔLE ET CONTACTEURS > Auxiliaires de commande et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $23.46
Prix unitaire: $23.46
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Commutateur à manette éclairable, 22 mm, rond, plastique, noir, manette, courte 2 positions de commutation O-I, à accrochage, 10:30h/13:30h, avec support, 1 NO, borne à vis
nom de marque produitSIRIUS ACT
désignation du produitCommutateur à manette
version du produitAppareil complet
désignation type de produit3SU1
ligne de produitsPlastique, noir, 22 mm
numéro d'article du fabricant
● du module de contact livré en position 13SU1400-1AA10-1BA0
● du support fourni3SU1550-0AA10-0AA0
● du détrompeur fourni3SU1002-2BF10-0AA0
Boîtier
nombre d'emplacements1
Organe de commande
version de l'organe de commandeManette, courte
mode de fonctionnement de l'organe de commandeà accrochage, 90° (10 h 30 h / 13 h 30)
extension produit en option lampeOui
couleur de l'organe de commandenoir
matériau de l'organe de commandematière plastique
forme de l'organe de commanderond
diamètre extérieur de l'organe de commande32,3 mm
nombre de modules de contact1
nombre de positions2
angle de manœuvre
● vers la droite90°
Collerette
constituant du produit colleretteOui
version de la collerettestandard
matériau de la collerettematière plastique
couleur de la collerettenoir
Support
matériau du supportPlastique
Affichage
nombre de modules LED :0
Caractéristiques techniques générales
fonction produit manœuvre positive d'ouvertureNon
constituant du produit lampeNon
tension d'isolement valeur assignée500 V
degré de pollution3
type de tension de la tension d'emploiAC/DC
tension de tenue aux chocs valeur assignée6 kV
degré de protection IPIP66, IP67, IP69(IP69K)
● de la borne de raccordementIP20
degré de protection NEMA1, 2, 3, 3R, 4, 4X, 12, 13
tenue aux chocs
● selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
tenue aux vibrations
● selon IEC 60068-2-610 ... 500 Hz : 5g
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
fréquence de manœuvres max.1 800 1/h
durée de vie mécanique (cycles de manœuvre) typique1 000 000
durée de vie électrique (Cycles de manœuvre) typique10 000 000
courant thermique10 A
désignation du matériel selon IEC 81346-2:2009S
courant permanent du disjoncteur caractéristique C10 A; pour courant de court-circuit < 400 A
courant permanent de la cartouche DIAZED à action rapide10 A
courant permanent de la cartouche-fusible DIAZED gG10 A
Directive RoHS (date)10/01/2014
tension d'emploi
● pour AC
— pour 50 Hz valeur assignée5 ... 500 V
— pour 60 Hz valeur assignée5 ... 500 V
● pour DC valeur assignée5 ... 500 V
Electronique de puissance
fiabilité de contactUn contact défaillant sur 100 millions (17 V, 5 mA), un contact défaillant sur 10 millions (5 V, 1 mA)
Circuit auxiliaire
version du contact des contacts auxiliairesAlliage d'argent
nombre de contacts NF pour contacts auxiliaires0
nombre de contacts NO pour contacts auxiliaires1
Raccordements/ Bornes
version du raccordement électriqueraccordement à vis
● des modules et accessoiresBornes à vis
type de sections de câble raccordables
● âme massive avec embouts2x (0,5 ... 0,75 mm²)
● âme massive sans traitement de l'embout2x (1,0 ... 1,5 mm²)
● âme souple avec embouts2x (0,5 ... 1,5 mm²)
● âme souple sans traitement de l'embout2x (1,0 ... 1,5 mm²)
● pour câbles AWG2x (18 ... 14)
couple de serrage des vis du support1 ... 1,2 N·m
couple de serrage pour bornes à vis0,8 ... 0,9 N·m
Sécurité
valeur B10 pour niveau d'exigence élevé selon SN 31920100 000
pourcentage de défaillances dangereuses
● pour niveau d'exigence faible selon SN 3192020 %
● pour niveau d'exigence élevé selon SN 3192020 %
taux de défaillance [valeur FIT] pour niveau d'exigence faible selon SN 31920100 FIT
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +80 °C
catégorie d'environnement en service selon IEC 607213M6, 3S2, 3B2, 3C3, 3K6 (humidité relative de l'air 10 ... 95 %, sans condensation en service pour tous les appareils montés derrière le panneau frontal)
Montage/ fixation/ dimensions
type de fixation
● des modules et accessoiresFixation sur panneau de commande
hauteur40 mm
largeur32,3 mm
forme de la découperond
diamètre de montage22,3 mm
tolérance positive du diamètre de montage0,4 mm
hauteur d'encastrement28,8 mm
largeur de montage32,3 mm
profondeur d'encastrement49,7 mm
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

CSA

CCC

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / Shippingother

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :26/01/2022
Date
03/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SU1100-2BF10-1BA0
Description d'articleCommutateur à manette éclairable, 22 mm, rond, plastique, noir, manette, courte 2 positions de commutation O-I, à accrochage, 10:30h/13:30h, avec support, 1 NO, borne à vis
Famille de produitOrganes de commande et de signalisation, 22 mm, rond, plastique, noir
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41J
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)55 Jour(s)
Poids Net par quantité0.058 kg
Dimension emballage159.00 x 101.00 x 32.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621065816
UPC804766829567
N° d'Export85365080
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5452
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2014
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-12-43
eClass7.127-37-12-43
eClass827-37-12-43
eClass927-37-12-43
eClass9.127-37-12-43
ETIM5EC001029
ETIM6EC001029
ETIM7EC001029
ETIM8EC001029
IDEA45208
UNSPSC1539-12-22-14
