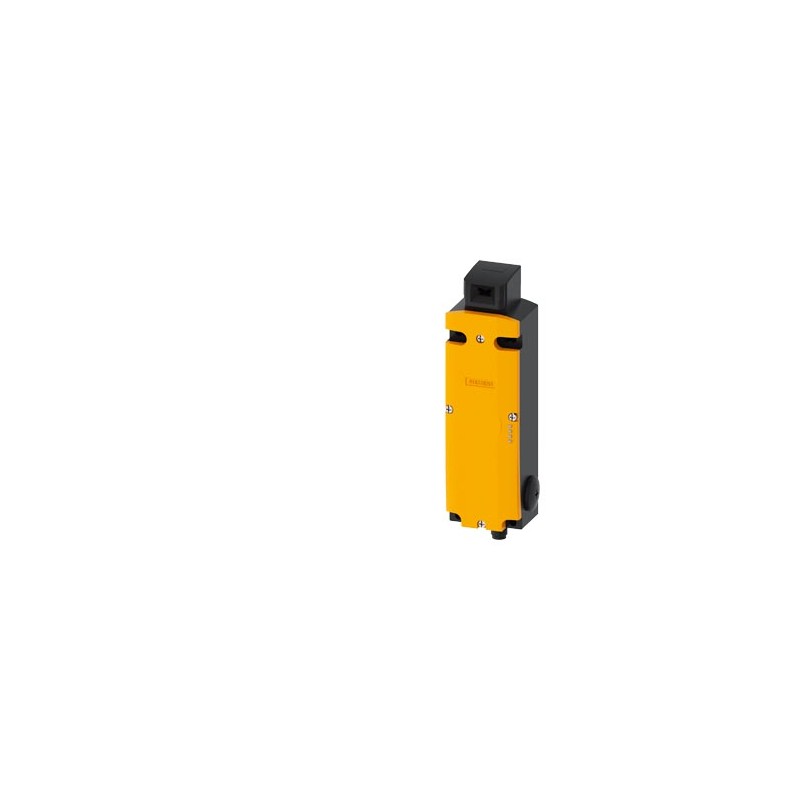

3SF1314-1SB11-1BA1 SIEMENS Interrupteur de position de sécurité à interverrouillage Force de verrouillage 26.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SF1314-1SB11-1BA1 SIEMENS Interrupteur de position de sécurité à interverrouillage Force de verrouillage 26..

3SF1314-1SB11-1BA1

SIEMENS

Interrupteur de position de sécurité à interverrouillage Force de verrouillage 2600 N 5 sens d'accostage Boîtier métallique, Connecteur M12 ASIsafe intégré Voie 1 = détrompeur 1 NF Voie 2 = aimant 1 NF verrouillé par électro-aimant Tension aimant 24V CA / CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO Le détrompeur individuel adapté 3SE5000-0AV0 doit être commandé séparément

INTER. POSI. SEGU. C/ RETENCION FUERZ.DE RET.2600N,5 SENT. ATAQ. BOÎTE EN PLASTIQUE, CONNECTEZ-VOUS. M12, ASISAFE INTEGRATED KAN1=ACTIONNEUR 1OE, KAN2=ELECTROMAGNETAN 1OE VERROUILLÉ. PAR ÉLECTROAIMANT, TENSION ÉLECTROMAGNÉTIQUE. 24V DC/AC, SURVEILLANCE DE L’ACTIONNEUR 2OE/1S, SURVEILLANCE DES ÉLECTROAIMANTS 2OE/1S, ACTIONNEUR CORRESPONDANT 3SE5000-0AV0. DOIT ÊTRE COMMANDÉ SÉPARÉMENT. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


Détecteurs > Commutateur de position avec blocage en position fermée

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $901.73
Prix unitaire: $901.73
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Interrupteur de position de sécurité à interverrouillage Force de verrouillage 2600 N 5 sens d'accostage Boîtier métallique, Connecteur M12 ASIsafe intégré Voie 1 = détrompeur 1 NF Voie 2 = aimant 1 NF verrouillé par électro-aimant Tension aimant 24V CA / CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO Le détrompeur individuel adapté 3SE5000-0AV0 doit être commandé séparément
nom de marque produitSIRIUS
désignation du produitInterrupteurs de sécurité mécaniques
version du produità détrompeur séparé et verrouillage
désignation type de produit3SF13
numéro d'article du fabricant des détrompeurs en optionDétrompeur standard 3SE5000-0AV01, détrompeur a fixation verticale 3SE5000-0AV02, détrompeur à fixation transversale 3SE5000-0AV03, détrompeur à attaque radiale par la gauche 3SE5000-0AV04, détrompeur universel 3SE5000-0AV05, détrompeur à attaque radiale par la droite 3SE5000-0AV06, détrompeur heavy duty 3SE5000-0AV07
compatibilité d'utilisation interrupteur de sécuritéOui
Caractéristiques techniques générales
fonction produit manœuvre positive d'ouvertureOui
tension d'isolement valeur assignée30 V
degré de pollutionclasse 3
tension de tenue aux chocs valeur assignée0,8 kV
degré de protection IPIP66/IP67
tenue aux chocs30g / 11 ms
● selon IEC 60068-2-2730g / 11 ms
tenue aux vibrations0,35 mm / 5g
● selon IEC 60068-2-60,35 mm / 5g
durée de vie mécanique (cycles de manœuvre) typique1 000 000
matériau du boîtier de la tête de commandemétal
désignation du matériel selon IEC 81346-2:2009B
effort de verrouillage2 600 N
● selon EN ISO 141192 000 N
précision de répétabilité0,1 mm
Directive RoHS (date)03/01/2017
force d'actionnement minimale dans le sens d'actionnement30 N
Boîtier
forme du boîtierforme spéciale
matériau du boîtiermétal
revêtement du boîtierpeinture par immersion cathodique
version du boîtier selon la normeNon
Tête de commande
version de l'organe de commande5 sens de démarrage
version de la fonction de commutationcontact positif d'ouverture NF
nombre de sens d'actionnement5
Raccordements/ Bornes
version du raccordement électriqueconnecteur M12, fixe
Sécurité
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000
pourcentage de défaillances dangereuses pour niveau d'exigence élevé selon SN 3192050 %
version de la connexion enfichableconnecteur M 12, à 4 pôles : Pin 1 = ASI+, Pin 2 = libre, Pin 3 = ASI-, Pin 4 = libre
version du verrouillageà verrouillage magnétique (montage à courant de travail)
Communication/ Protocole
version de l'interfacefiche M12, fixe
profile esclave AS-Interface7.B.F
code ID1F (par défaut) ; 0...F
Conditions ambiantes
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
Tension d’alimentation
tension d'alimentation de la bobine24 V
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalFunctional Safety/Safety of Machineryother

CSA

UL

EAC

Type Examination Certificate

Confirmation

Miscellaneous

Dangerous Good

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :27/01/2022
Date
12/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SF1314-1SB11-1BA1
Description d'articleInterrupteur de position de sécurité à interverrouillage Force de verrouillage 2600 N 5 sens d'accostage Boîtier métallique, Connecteur M12 ASIsafe intégré Voie 1 = détrompeur 1 NF Voie 2 = aimant 1 NF verrouillé par électro-aimant Tension aimant 24V CA / CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO Le détrompeur individuel adapté 3SE5000-0AV0 doit être commandé séparément
Famille de produit3SF1, boîtier métal avec force de verrouillage supérieure à 2 000 N
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42A
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité0.990 kg
Dimension emballage61.50 x 213.00 x 84.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209683679
UPC754554952147
N° d'Export85365019
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3758
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.03.2017
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-27-06-11
eClass7.127-27-06-11
eClass827-27-06-11
eClass927-27-06-11
eClass9.127-27-06-11
ETIM5EC002593
ETIM6EC002593
ETIM7EC002593
ETIM8EC002593
IDEA45202
UNSPSC1439-12-22-13
UNSPSC1539-12-22-13

Données ETIM

ETIM: EC002593 - Commutateur de position avec blocage en position fermée

Valeur Unité
degré de protection (NEMA) (EF011959) -
avec dévérouillage auxiliaire (EF011964) -
avec affichage du statut (EF001602) true
adapté aux fonctions de sécurité (EF001597) true
force de retenue (EF007552) 2600N
avec déverrouillage interne (EF007172) false
type d'interverouillage (EF012608) principe du courant de travail
tension d'alimentation de courant nominal Us électro-aimant à CA 50 Hz (EF007068) ['-', '-']V
tension d'alimentation de courant nominal Us électro-aimant à CA 60 Hz (EF007069) ['-', '-']V
tension d'alimentation de courant nominal Us électro-aimant CC (EF007070) ['24', '24']V
largeur du capteur (EF007094) 54.0mm
hauteur du capteur (EF007283) 43.5mm
longueur du capteur (EF007334) 185.0mm
nombre de contacts auxiliaires orientés sur la sécurité (EF006940) 4
nombre de contacts en tant que contacts à ouverture (EF008255) -
nombre de contacts en tant que contacts à fermeture (EF008256) -
nombre de contacts en tant qu'inverseurs (EF008257) -
finition de l'élément de commutation (EF003591) élément de commutation à action lente
courant de fonctionnement nominal CA-15, 24 V (EF007084) -A
courant de fonctionnement nominal CA-15, 125 V (EF007082) -A
courant de fonctionnement nominal CA-15, 230 V (EF001385) -A
courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) -A
courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) -A
courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) -A
type de construction du boîtier (EF004008) type de construction spécial
matériau du boîtier/corps (EF001596) métal
revêtement du boîtier (EF001601) laqué / peint
type d'interface (EF006977) AS-Interface
finition de l'interface pour communication orientée sur la sécurité (EF003956) AS-Interface Safety at Work
finition du raccordement électrique (EF003961) fiche de raccordement M12
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
température ambiante en fonctionnement (EF007515) ['-25', '60']°C
indice de protection (IP) (EF005474) IP66/IP67
