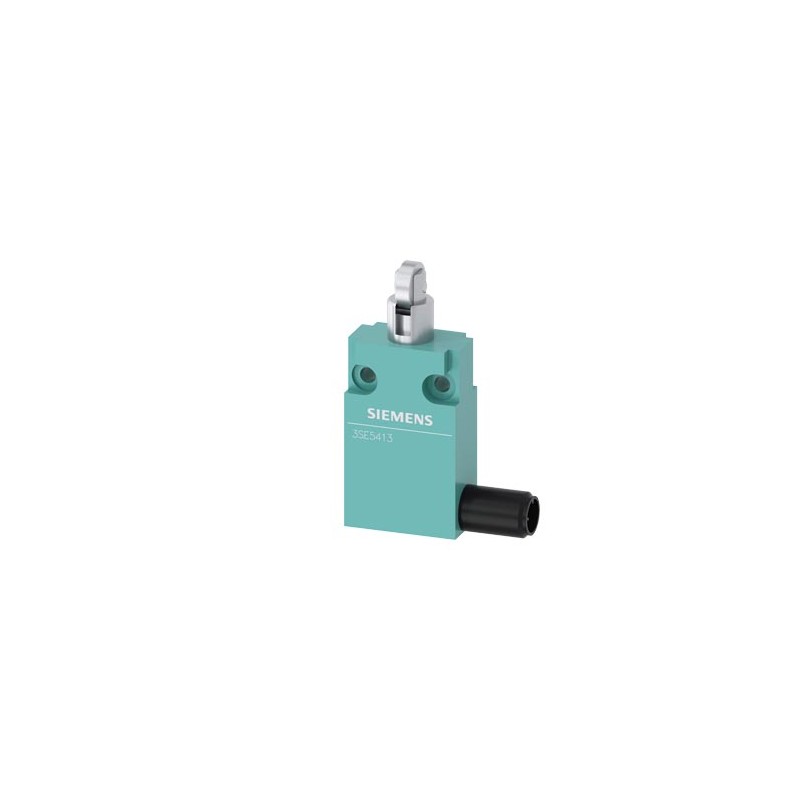

3SE5413-0CD23-1EB1 SIEMENS Interrupteur de position en version compacte de 30 mm de large avec connecteur M1.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SE5413-0CD23-1EB1 SIEMENS Interrupteur de position en version compacte de 30 mm de large avec connecteur M1..

3SE5413-0CD23-1EB1

SIEMENS

Interrupteur de position en version compacte de 30 mm de large avec connecteur M12 à 5 pôles, contacts à action brusque 1 NO +1 NF avec poussoir à galet, poussoir tourné de 90°

Interrupteur de position compact de 30 mm de large avec connecteur M12 à 5 pôles, 1 NA + 1 NC contacts à action vive avec tige à rouleaux, tige pivotée à 90 °

Plus de détails


CONTRÔLE ET CONTACTEURS > Interrupteurs de fin de course et relais de sécurité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $65.32
Prix unitaire: $65.32
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Interrupteur de position en version compacte de 30 mm de large avec connecteur M12 à 5 pôles, contacts à action brusque 1 NO +1 NF avec poussoir à galet, poussoir tourné de 90°
nom de marque produitSIRIUS
désignation du produitInterrupteur de position mécanique
désignation type de produit3SE5
compatibilité d'utilisation interrupteur de sécuritéOui
Caractéristiques techniques générales
fonction produit manœuvre positive d'ouvertureOui
tension d'isolement valeur assignée400 V
degré de pollution3
tension de tenue aux chocs valeur assignée4 kV
degré de protection IPIP67
tenue aux chocs
● selon IEC 60068-2-2730g / 11 ms
tenue aux vibrations selon IEC 60068-2-60,35 mm / 5g
durée de vie mécanique (cycles de manœuvre) typique5 000 000
durée de vie électrique (Cycles de manœuvre) pour AC-15 pour 230 V typique100 000
durée de vie électrique (Cycles de manœuvre) avec contacteur 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 typique500 000
cycles de manœuvres électriques en une heure avec contacteur 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT10261 800
courant thermique10 A
matériau du boîtier de la tête de commandeacier inox
désignation du matériel selon IEC 81346-2:2009B
principe actifmécanique
précision de répétabilité0,05 mm
Directive RoHS (date)07/01/2006
force d'actionnement minimale dans le sens d'actionnement15 N
longueur du capteur70 mm
largeur du capteur30 mm
version du contactmécanique
fréquence de service valeur assignée50 ... 60 Hz
nombre de contacts NF pour contacts auxiliaires1
nombre de contacts NO pour contacts auxiliaires1
courant d'emploi pour AC-15
● pour 125 V valeur assignée6 A
● pour 230 V valeur assignée3 A
courant d'emploi pour DC-13
● pour 125 V valeur assignée0,55 A
● pour 230 V valeur assignée0,27 A
version de l'interface pour une communication de sécuritéSans
Boîtier
forme du boîtiercarré
matériau du boîtiermétal
revêtement du boîtierlaqué
version du boîtier selon la normeNon
Tête de commande
version de l'organe de commandepoussoir à galet, tourné de 90°
forme de la tête de commandegalet
version de la fonction de commutationcontact à action brusque
principe de commutationcontacts à action brusque
nombre de contacts de sécurité1
Raccordements/ Bornes
version du raccordement électriquesocle de connecteur, fixe, M12, à 5 pôles
version de la connexion enfichableconnecteur M12, à 5 pôles : Pin 1= borne BK, Pin 2= BK/WH, Pin 3= BU, Pin 4= BN, Pin 5= GN/YE
Communication/ Protocole
version de l'interfaceSans
Conditions ambiantes
température ambiante
● en service-25 ... +85 °C
● à l'entreposage-25 ... +85 °C
catégorie de protection contre l'explosion pour poussièresSans
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis
Certificats/ homologations

Téléchargements et manuels

General Product Approval

UR

Confirmation

CCC

UR

EAC

EAC

Declaration of Conformityother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :06/07/2021
Date
17/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SE5413-0CD23-1EB1
Description d'articleInterrupteur de position en version compacte de 30 mm de large avec connecteur M12 à 5 pôles, contacts à action brusque 1 NO +1 NF avec poussoir à galet, poussoir tourné de 90°
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41K
Coefficient MetalLA------
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)Sur demande
Poids Net par quantité0.100 kg
Dimension emballage65.00 x 110.00 x 22.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621091730
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3787
Group CodeR711
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
