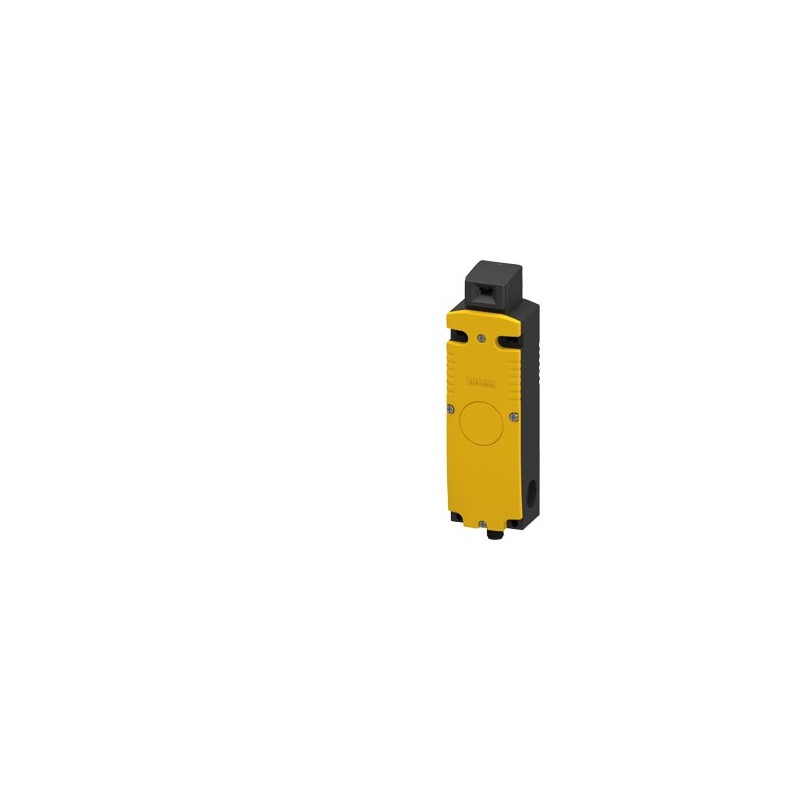

3SE5324-0SB21-1AC8 SIEMENS Interrupteur de position de sécurité avec dispositif d'interverrouillage, Force d.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3SE5324-0SB21-1AC8 SIEMENS Interrupteur de position de sécurité avec dispositif d'interverrouillage, Force d..

3SE5324-0SB21-1AC8

SIEMENS

Interrupteur de position de sécurité avec dispositif d'interverrouillage, Force de verrouillage 1300 N, 5 sens d'accostage, verrouillé par électro-aimant Tension aimant 24 V CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO câblé avec connecteur M12, 8 pôles, le détrompeur individuel adapté 3SE5000-0AV0. ou 3SE5000-0AW4/5. doit être commandé séparément.

Plus de détails


Détecteurs > Commutateur de position avec blocage en position fermée

CONTRÔLE ET CONTACTEURS > Interrupteurs de fin de course et relais de sécurité

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $335.63
Prix unitaire: $335.63
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Interrupteur de position de sécurité avec dispositif d'interverrouillage, Force de verrouillage 1300 N, 5 sens d'accostage, verrouillé par électro-aimant Tension aimant 24 V CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO câblé avec connecteur M12, 8 pôles, le détrompeur individuel adapté 3SE5000-0AV0. ou 3SE5000-0AW4/5. doit être commandé séparément.
nom de marque produitSIRIUS
désignation du produitInterrupteur de sécurité mécanique
version du produità détrompeur séparé et verrouillage
désignation type de produit3SE5
numéro d'article du fabricant des détrompeurs en option3SE5000-0AV01 détrompeur standard, 3SE5000-0AV02 détrompeur avec fixation verticale, 3SE5000-0AV03 détrompeur avec fixation transversale, 3SE5000-0AV04 détrompeur avec fixation transversale à gauche, 3SE5000-0AV05 détrompeur universel, 3SE5000-0AV06 détrompeur avec fixation transversale à droite, 3SE5000-0AV07 détrompeur Heavy Duty, 3SE5000-0AW42 détrompeur avec fixation verticale douille inox, 3SE5000-0AW43 détrompeur avec fixation transversale douille inox, 3SE5000-0AW51 détrompeur inox, 3SE5000-0AW52 détrompeur inox avec fixation verticale, 3SE5000-0AW53 détrompeur avec fixation transversale
compatibilité d'utilisation interrupteur de sécuritéOui
Caractéristiques techniques générales
fonction produit manœuvre positive d'ouvertureOui
tension d'isolement valeur assignée30 V
degré de pollutionclasse 3
tension de tenue aux chocs valeur assignée0,8 kV
degré de protection IPIP66/IP67
tenue aux chocs30g / 11 ms
● selon IEC 60068-2-2730g / 11 ms
tenue aux vibrations0,35 mm / 5g
● selon IEC 60068-2-60,35 mm / 5g
durée de vie mécanique (cycles de manœuvre) typique1 000 000
courant thermique1,5 A
matériau du boîtier de la tête de commandeplastique
désignation du matériel selon IEC 81346-2:2009B
courant permanent du disjoncteur caractéristique C1 A; pour courant de court-circuit < 400 A
courant permanent de la cartouche DIAZED à action rapide1 A; pour courant de court-circuit < 400 A
courant permanent de la cartouche-fusible DIAZED gG1 A; pour courant de court-circuit < 400 A
effort de verrouillage1 300 N
● selon EN ISO 141191 000 N
précision de répétabilité0,05 mm
Directive RoHS (date)10/01/2011
puissance active absorbée de la bobine3,5 W
effort de commande dans le sens de la traction typique20 N
longueur du capteur198 mm
largeur du capteur54 mm
courant d'emploi pour AC-15
● pour 24 V valeur assignée1,5 A
courant d'emploi pour DC-13
● pour 24 V valeur assignée1,5 A
version de l'interface pour une communication de sécuritéSans
Boîtier
forme du boîtierforme spéciale
matériau du boîtiermatière plastique
version du boîtier selon la normeNon
Tête de commande
version de l'organe de commande5 sens de démarrage
version de la fonction de commutationcontact positif d'ouverture NF
nombre de sens d'actionnement5
principe de commutationcontacts à action dépendante
nombre de contacts de sécurité2
Raccordements/ Bornes
version du raccordement électriqueraccordement à vis
Sécurité
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000
pourcentage de défaillances dangereuses pour niveau d'exigence élevé selon SN 3192050 %
version de l'entrée de câblesconnecteur M12
version de la connexion enfichableConnecteur M12, 8 points : broche 1= borne 42, broche 2= 41, broche 3= 11, broche 4= 12, broche 5= E1, broche 6= E2, broche 7= 21, broche 8= 22
version du verrouillageà verrouillage magnétique (montage à courant de travail)
Communication/ Protocole
version de l'interfaceSans
Conditions ambiantes
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
catégorie de protection contre l'explosion pour poussièresSans
Tension d’alimentation
tension d'alimentation de la bobine24 V
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis
Certificats/ homologations

Téléchargements et manuels

General Product Approval

CSA

CCC

Confirmation

UL

EAC

EAC

Declaration of ConformityTest CertificatesotherDangerous Good

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :21/12/2020
Date
15/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3SE5324-0SB21-1AC8
Description d'articleInterrupteur de position de sécurité avec dispositif d'interverrouillage, Force de verrouillage 1300 N, 5 sens d'accostage, verrouillé par électro-aimant Tension aimant 24 V CC Surveillance du détrompeur 2 NF / 1 NO Surveillance de l'aimant 2 NF / 1 NO câblé avec connecteur M12, 8 pôles, le détrompeur individuel adapté 3SE5000-0AV0. ou 3SE5000-0AW4/5. doit être commandé séparément.
Famille de produit3SE5, boîtier plastique avec force de verrouillage supérieure à 1200 N
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41K
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.502 kg
Dimension emballage83.00 x 211.00 x 60.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621057460
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5317
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2011
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-27-06-11
eClass7.127-27-06-11
eClass827-27-06-11
eClass927-27-06-11
eClass9.127-27-06-11
ETIM5EC002593
ETIM6EC002593
ETIM7EC002593
ETIM8EC002593
IDEA45202
UNSPSC1539-12-22-13

Données ETIM

ETIM: EC002593 - Commutateur de position avec blocage en position fermée

Valeur Unité
degré de protection (NEMA) (EF011959) -
avec dévérouillage auxiliaire (EF011964) -
avec affichage du statut (EF001602) false
adapté aux fonctions de sécurité (EF001597) true
force de retenue (EF007552) 1300N
avec déverrouillage interne (EF007172) false
type d'interverouillage (EF012608) principe du courant de travail
tension d'alimentation de courant nominal Us électro-aimant à CA 50 Hz (EF007068) ['-', '-']V
tension d'alimentation de courant nominal Us électro-aimant à CA 60 Hz (EF007069) ['-', '-']V
tension d'alimentation de courant nominal Us électro-aimant CC (EF007070) ['24', '24']V
largeur du capteur (EF007094) 54.0mm
hauteur du capteur (EF007283) 43.5mm
longueur du capteur (EF007334) 198.0mm
nombre de contacts auxiliaires orientés sur la sécurité (EF006940) 2
nombre de contacts en tant que contacts à ouverture (EF008255) -
nombre de contacts en tant que contacts à fermeture (EF008256) -
nombre de contacts en tant qu'inverseurs (EF008257) -
finition de l'élément de commutation (EF003591) élément de commutation à action lente
courant de fonctionnement nominal CA-15, 24 V (EF007084) 1.5A
courant de fonctionnement nominal CA-15, 125 V (EF007082) -A
courant de fonctionnement nominal CA-15, 230 V (EF001385) -A
courant de fonctionnement nominal Ie CC-13, 24 V (EF007087) 1.5A
courant de fonctionnement nominal Ie CC-13, 125 V (EF007085) -A
courant de fonctionnement nominal Ie CC-13, 230 V (EF001386) -A
type de construction du boîtier (EF004008) type de construction spécial
matériau du boîtier/corps (EF001596) plastique
revêtement du boîtier (EF001601) non revêtu
type d'interface (EF006977) sans
finition de l'interface pour communication orientée sur la sécurité (EF003956) sans
finition du raccordement électrique (EF003961) entrée de câble métrique
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
température ambiante en fonctionnement (EF007515) ['-25', '60']°C
indice de protection (IP) (EF005474) IP66/IP67
