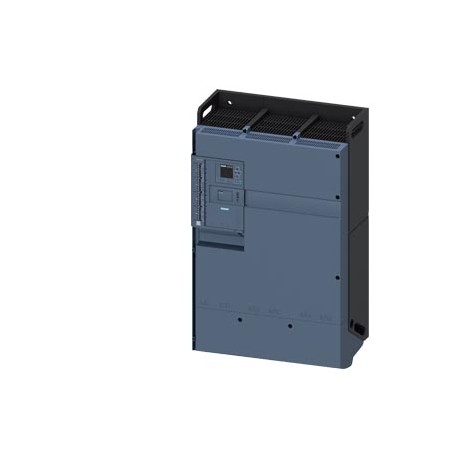

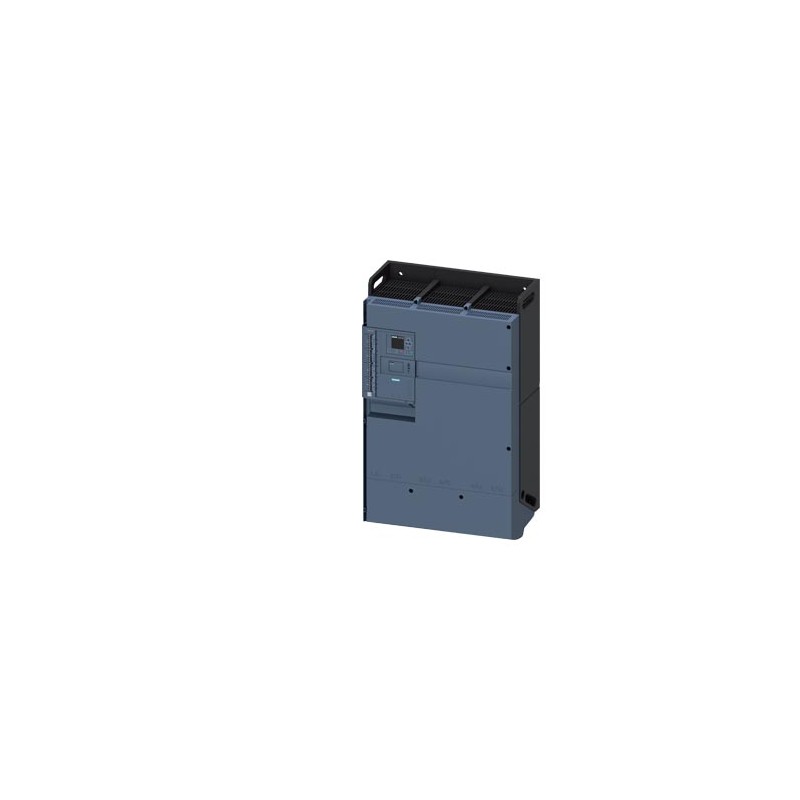

3RW5553-6HA04 SIEMENS Démarreur progressif SIRIUS 200-480 V 720 A, 24 V CA/CC bornes à vis Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RW5553-6HA04 SIEMENS Démarreur progressif SIRIUS 200-480 V 720 A, 24 V CA/CC bornes à vis

3RW5553-6HA04

SIEMENS

Démarreur progressif SIRIUS 200-480 V 720 A, 24 V CA/CC bornes à vis

Démarreurs progressifs SIRIUS 200-480 V 720 A, bornes à vis 24 V AC/DC

Plus de détails


CONTRÔLE ET CONTACTEURS > Demarreurs progressifs pour applications High Feature

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $12,944.07
Prix unitaire: $12,944.07
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Démarreur progressif SIRIUS 200-480 V 720 A, 24 V CA/CC bornes à vis
nom de marque produitSIRIUS
catégorie du produitAppareils de connexion hybrides
désignation du produitDémarreur progressif
désignation type de produit3RW55
numéro d'article du fabricant
● du module HMI High-Feature utilisable3RW5980-0HF00
● du module de communication PROFINET Standard utilisable3RW5980-0CS00
● du module de communication PROFINET High-Feature utilisable3RW5950-0CH00
● du module de communication PROFIBUS utilisable3RW5980-0CP00
● du module de communication MODBUS TCP utilisable3RW5980-0CT00
● du module de communication MODBUS RTU utilisable3RW5980-0CR00
● du module de communication EtherNet/IP3RW5980-0CE00
● du disjoncteur utilisable pour 400 V3VA2510-6HN32-0AA0; Coordination de type 1, Iq = 65 kA, CLASS 10
● du disjoncteur utilisable pour 500 V3VA2510-6HN32-0AA0; Coordination de type 1, Iq = 65 kA, CLASS 10
● du disjoncteur utilisable pour 400 V pour montage dans triangle moteur3VA2716-7AB05-0AA0; Coordination de type 1, Iq = 65 kA, CLASS 10
● du disjoncteur utilisable pour 500 V pour montage dans triangle moteur3VA2716-7AB05-0AA0; Coordination de type 1, Iq = 65 kA, CLASS 10
● du fusible gG utilisable jusqu'à 690 V2x3NA3365-6; Coordination de type 1, Iq = 65 kA
● du fusible gR pour la protection des semiconducteurs utilisable jusqu'à 690 V3NB3351-1KK26; Coordination de type 2, Iq = 65 kA
● du fusible aR pour la protection des semiconducteurs utilisable jusqu'à 690 V3NC3343-1U; Coordination de type 2, Iq = 65 kA
Caractéristiques techniques générales
tension de démarrage [%]20 ... 100 %
tension d'arrêt [%]50 %; réglage fixe
temps de rampe de montée du démarreur progressif0 ... 360 s
temps de ralentissement du démarreur progressif0 ... 360 s
couple de démarrage [%]10 ... 100 %
couple d'arrêt [%]10 ... 100 %
limitation du couple [%]20 ... 200 %
valeur de limitation de courant [%] réglable125 ... 800 %
tension de décollage [%] réglable40 ... 100 %
temps de décollage réglable0 ... 2 s
nombre de jeux de paramètres3
classe de précision selon IEC 61557-125 %
certificat d'aptitude
● marquage CEOui
● homologation ULOui
● homologation CSAOui
constituant du produit
● HMI-High FeatureOui
● pris en charge HMI-High FeatureOui
équipement du produit système intégré de contact de pontageOui
nombre de phases contrôlées3
classe de déclenchementCLASS 10A / 10E (préréglée) / 20E / 30E; selon CEI 60947-4-2
seuil de déséquilibre du courant [%]10 ... 60 %
limite de surveillance des défauts à la terre [%]10 ... 95 %
temps de maintien en cas de coupure de courant
● pour circuit principal100 ms
● pour circuit de commande100 ms
temps de pause réglable0 ... 255 s
tension d'isolement valeur assignée480 V
degré de pollution3, selon CEI 60947-4-2
tension d'impulsion valeur assignée6 kV
tension de blocage du thyristor max.1 400 V
facteur de service1,15
tension de tenue aux chocs valeur assignée6 kV
tension max. admissible pour séparation de protection
● entre circuit principal et circuit auxiliaire480 V; non valable pour raccordement de la thermistance
tenue aux chocs15g / 11 ms, à partir de 6g / 11 ms avec décollements potentiels des contacts
tenue aux vibrations15 mm à 6 Hz ; 2g à 500 Hz
temps de récupération après déclenchement sur surcharge réglable60 ... 1 800 s
catégorie d'emploi selon IEC 60947-4-2AC 53a
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)02/11/2019
fonction produit
● démarrage progressifOui
● arrêt progressifOui
● impulsion de décollageOui
● limitation de courant réglableOui
● marche lente dans les deux sensOui
● ralentissement de pompeOui
● freinage DCOui
● chauffage du moteurOui
● fonction d'index glissantOui
● fonction TraceOui
● protection de l'appareilOui
● protection de surcharge du moteurOui; Protection intégrale des moteurs (protection de moteur par thermistances et protection électronique de surcharge du moteur) / En cas d'utilisation de la protection de surcharge du moteur selon ATEX, un contacteur amont doit être utilisé en montage racine de 3.
● analyse du dispositif de protection de thermistanceOui; PTC type A ou Klixon / Thermoclick
● montage dans triangle moteurOui
● AutoresetOui
● Reset manuelOui
● réarmement à distanceOui
● fonction de communicationOui
● affichage des mesuresOui
● liste d'événementsOui
● journal des défautsOui
● via logiciel paramétrableOui
● via logiciel configurableOui
● bornes à visOui
● bornes à ressortNon
● PROFIenergyOui; en liaison avec le module de communication PROFINET Standard et PROFINET High-Feature
● mise à jour du firmwareOui
● bornier amovible pour circuit de commandeOui
● rampe de tensionOui
● régulation de coupleOui
● freinage combinéOui
● sortie analogiqueOui; 4 ... 20 mA (défaut) / 0 ... 10 V
● entrées/sorties de commande programmablesOui
● condition MonitoringOui
● autoparamétrageOui
● assistant d'applicationOui
● autre type de coupureOui
● mode de marche de secoursOui
● mode inverseurOui
● démarrage progressif pour conditions de démarrage difficileOui
Electronique de puissance
courant d'emploi
● pour 40 °C valeur assignée720 A
● pour 40 °C valeur assignée min.144 A
● pour 50 °C valeur assignée641 A
● pour 60 °C valeur assignée580 A
courant d'emploi pour montage dans triangle moteur
● pour 40 °C valeur assignée1 247 A
● pour 50 °C valeur assignée1 110 A
● pour 60 °C valeur assignée1 005 A
tension d'emploi
● valeur assignée200 ... 480 V
● pour montage dans triangle moteur valeur assignée200 ... 480 V
tolérance négative relative de la tension d'emploi-15 %
tolérance positive relative de la tension d'emploi10 %
tolérance négative relative de la tension d'emploi pour montage dans triangle moteur-15 %
tolérance positive relative de la tension d'emploi pour montage dans triangle moteur10 %
puissance d'emploi pour moteur triphasé
● pour 230 V pour 40 °C valeur assignée200 kW
● pour 230 V pour montage dans triangle moteur pour 40 °C valeur assignée400 kW
● pour 400 V pour 40 °C valeur assignée400 kW
● pour 400 V pour montage dans triangle moteur pour 40 °C valeur assignée710 kW
fréquence de service 1 valeur assignée50 Hz
fréquence de service 2 valeur assignée60 Hz
tolérance négative relative de la fréquence d'emploi-10 %
tolérance positive relative de la fréquence d'emploi10 %
charge min. [%]10 %; Rapporté au courant Ie réglé
puissance dissipée [W] pour la valeur assignée du courant pour AC
● pour 40 °C après le démarrage216 W
● pour 50 °C après le démarrage170 W
● pour 60 °C après le démarrage139 W
puissance dissipée [W] pour AC pour limitation de courant 350 %
● pour 40 °C pendant le démarrage11 534 W
● pour 50 °C pendant le démarrage9 773 W
● pour 60 °C pendant le démarrage8 497 W
version de la protection du moteurélectronique, déclenchement en cas de surcharge thermique du moteur
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeAC/DC
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée24 V
● pour 60 Hz valeur assignée24 V
tolérance négative relative de la tension d'alimentation de commande pour AC pour 50 Hz-20 %
tolérance positive relative de la tension d'alimentation de commande pour AC pour 50 Hz20 %
tolérance négative relative de la tension d'alimentation de commande pour AC pour 60 Hz-20 %
tolérance positive relative de la tension d'alimentation de commande pour AC pour 60 Hz20 %
fréquence de la tension d'alimentation de commande50 ... 60 Hz
tolérance négative relative de la fréquence de la tension d'alimentation de commande-10 %
tolérance positive relative de la fréquence de la tension d'alimentation de commande10 %
tension d'alimentation de commande
● pour DC valeur assignée24 V
tolérance négative relative de la tension d'alimentation de commande pour DC-20 %
tolérance positive relative de la tension d'alimentation de commande pour DC20 %
courant d'alimentation de commande en mode stand-by valeur assignée440 mA
courant de maintien en mode Bypass valeur assignée1 100 mA
courant d'appel à la fermeture des contacts bypass max.6,7 A
courant d'appel après application de la tension d'alimentation de commande max.7,5 A
durée du courant d'appel après application de la tension d'alimentation de commande20 ms
version de la protection contre les surtensionsVaristance
version de la protection contre les courts-circuits pour circuit de commandeFusible 4 A gG (Icu = 1 kA), fusible 6 A à fusion rapide (Icu = 1 kA), disjoncteur modulaire C1 (Icu = 600 A), disjoncteur modulaire C6 (Icu = 300 A); Non compris dans l'étendue de la livraison
Entrées/ Sorties
nombre d'entrées TOR4
● paramétrable4
nombre de sorties TOR4
● paramétrable3
● non paramétrable1
version des sorties TOR3 contacts NO / 1 inverseur
nombre de sorties analogiques1
pouvoir de coupure courant des sorties à relais
● pour AC-15 pour 250 V valeur assignée3 A
● pour DC-13 pour 24 V valeur assignée1 A
Montage/ fixation/ dimensions
position de montagevertical (pivotant à +/- 90° et inclinable de +/- 22,5° vers l'avant et vers l'arrière)
type de fixationfixation par vis
hauteur764 mm
largeur478 mm
profondeur241 mm
distance à respecter lors du montage en série
● vers l'avant10 mm
● vers l'arrière0 mm
● vers le haut100 mm
● vers le bas75 mm
● vers le côté5 mm
poids sans emballage45 kg
Raccordements/ Bornes
version du raccordement électrique
● pour circuit principalraccordement par barre
● pour circuit de commandeBornes à vis
largeur des barres de raccordement max.55 mm
longueur de câble pour raccordement de la thermistance
● section des conducteurs = 0,5 mm² max.50 m
● section des conducteurs = 1,5 mm² max.150 m
● section des conducteurs = 2,5 mm² max.250 m
type de sections de câble raccordables
● pour cosse de câble selon DIN pour contacts principaux multibrin2x (50 ... 240 mm²)
● pour cosse de câble selon DIN pour contacts principaux âme souple2x (70 ... 240 mm²)
type de sections de câble raccordables
● pour circuit de commande âme massive1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● pour circuit de commande âme souple avec embouts1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● pour câbles AWG pour circuit de commande âme massive1x (20 ... 12), 2x (20 ... 14)
longueur de câble
● entre démarreur progressif et moteur max.800 m
● sur les entrées TOR pour DC max.1 000 m
couple de serrage
● pour contacts principaux pour bornes à vis20 ... 35 N·m
● pour contacts auxiliaires et de commande pour bornes à vis0,8 ... 1,2 N·m
couple de serrage [lbf·in]
● pour contacts principaux pour bornes à vis177 ... 310 lbf·in
● pour contacts auxiliaires et de commande pour bornes à vis7 ... 10,3 lbf·in
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.5 000 m; Déclassement à partir de 1000 m, voir catalogue
température ambiante
● en service-25 ... +60 °C; Tenir compte du déclassement à partir de 40 °C
● pendant l'entreposage et le transport-40 ... +80 °C
catégorie d'environnement
● en service selon IEC 607213K6 (pas de formation de glace, condensation uniquement occasionnelle), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
● à l'entreposage selon IEC 607211K6 (condensation uniquement occasionnelle), 1C2 (pas de brouillard salin), 1S2 (la pénétration de sable dans les appareils est interdite), 1M4
● pendant le transport selon IEC 607212 K2, 2C1, 2S1, 2M2 (hauteur de chute max. 0,3 m)
émission de perturbations CEMselon CEI 60947-4-2 : Classe A
Communication/ Protocole
module de communication pris en charge
● PROFINET StandardOui
● PROFINET High-FeatureOui
● EtherNet/IPOui
● MODBUS RTUOui
● MODBUS TCPOui
● PROFIBUSOui
Caractéristiques assignées UL/CSA
numéro d'article du fabricant
● du fusible
— utilisable pour défauts standard jusqu'à 575/600 V selon ULType : Classe J / L, max. 2000 A; Iq = 42 kA
— utilisable pour défauts élevés jusqu'à 575/600 V selon ULType : Classe J / L, max. 2000 A; Iq = 100 kA
— utilisable pour défauts standard pour montage dans triangle moteur jusqu'à 575/600 V selon ULType : Classe J / L, max. 2000 A; Iq = 42 kA
— utilisable pour défauts élevés pour montage dans triangle moteur jusqu'à 575/600 V selon ULType : Classe J / L, max. 2000 A; Iq = 100 kA
puissance d'emploi [hp] pour moteur triphasé
● pour 200/208 V pour 50 °C valeur assignée200 hp
● pour 220/230 V pour 50 °C valeur assignée250 hp
● pour 460/480 V pour 50 °C valeur assignée500 hp
● pour 200/208 V pour montage dans triangle moteur pour 50 °C valeur assignée400 hp
● pour 220/230 V pour montage dans triangle moteur pour 50 °C valeur assignée450 hp
● pour 460/480 V pour montage dans triangle moteur pour 50 °C valeur assignée950 hp
capacité de charge des contacts auxiliaires selon ULR300-B300
Sécurité
degré de protection IP face avant selon IEC 60529IP00
compatibilité électromagnétiqueSelon CEI 60947-4-2
ATEX
certificat d'aptitude
● ATEXOui
● IECExOui
● selon la directive produit ATEX 2014/34/UEBVS 18 ATEX F 003 X
mode de protection selon la directive produit ATEX 2014/34/UEII (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb],II (2)D [Ex tb Db] [Ex pxb Db],I (M2) [Ex db Mb]
tolérance d'erreur matérielle selon IEC 61508 rapporté à ATEX0
PFDavg pour niveau d'exigence faible selon IEC 61508 rapporté à ATEX0,008
PFHD pour niveau d'exigence élevé selon EN 62061 rapporté à ATEX0,0000005 1/h
niveau d'intégrité de sécurité (SIL) selon IEC 61508 rapporté à ATEXSIL1
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 61508 rapporté à ATEX3 s
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest CertificatesMarine / Shipping

ATEX-EC-Type-Examination-Certificate

IECEx

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

Marine / Shippingother

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

DNV-GL

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité
Caractéristique: Altitude d'implantation
Simulation Tool for Soft Starters (STS)
dernière modification :11/04/2022
Date
17/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RW5553-6HA04
Description d'articleDémarreur progressif SIRIUS 200-480 V 720 A, 24 V CA/CC bornes à vis
Famille de produitDémarreurs progressifs 3RW55
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42S
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)100 Jour(s)
Poids Net par quantité50.100 kg
Dimension emballage570.00 x 870.00 x 350.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621059228
UPC804766937293
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4982
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 11.02.2019
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Dodecachloropentacyclo[12.2.1.16,9.02,13.05,10]octadeca-7,15-diene (“Dechlorane Plus”™)covering any of its individual anti- and syn-isomers or any combination thereof

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Dicyclohexyl phthalate (DCHP)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-09-07
eClass7.127-37-09-07
eClass827-37-09-07
eClass927-37-09-07
eClass9.127-37-09-07
ETIM5EC000640
ETIM6EC000640
ETIM7EC000640
ETIM8EC000640
IDEA44740
UNSPSC1539-12-15-21

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RW5553-6HA04 3RW5553-6HA04 FR_3RW5553-6HA04.pdf 962 Kbytes 3RW5553-6HA04 3RW5553-6HA04 FR_3RW5553-6HA04.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
