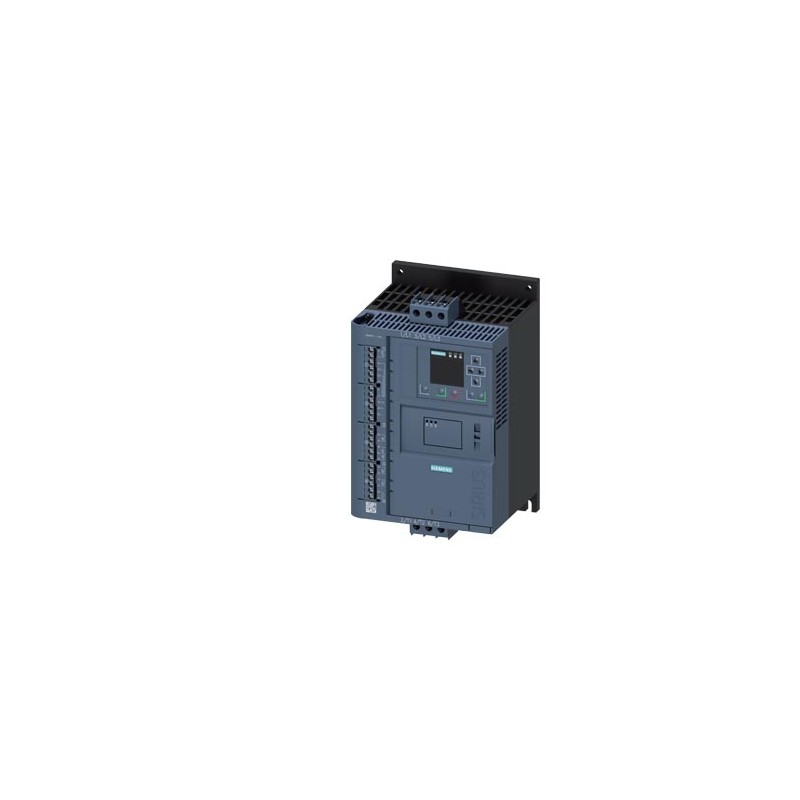

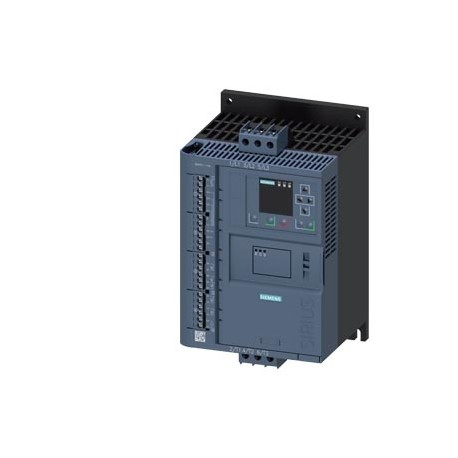

3RW5515-1HA05 SIEMENS Démarreurs progressifs SIRIUS 200-600 V 25A, 24 V CA/CC bornes à vis
3RW5515-1HA05
SIEMENS
Démarreurs progressifs SIRIUS 200-600 V 25A, 24 V CA/CC bornes à vis
Sirius démarreur progressif 200-600 V 25 A, 24 V AC/DC Connexion à vis
Appareillage industriel basse tension > Démarreur progressif
CONTRÔLE ET CONTACTEURS > Demarreurs progressifs pour applications High Feature
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Les plus vendus
▲En savoir plus
▲Données techniques
| Démarreurs progressifs SIRIUS 200-600 V 25A, 24 V CA/CC bornes à vis | ||||||||||||||||||||||||||||||||||||||
| nom de marque produit | SIRIUS | |||||||||||||||||||||||||||||||||||||
| catégorie du produit | Appareils de connexion hybrides | |||||||||||||||||||||||||||||||||||||
| désignation du produit | Démarreur progressif | |||||||||||||||||||||||||||||||||||||
| désignation type de produit | 3RW55 | |||||||||||||||||||||||||||||||||||||
| numéro d'article du fabricant | ||||||||||||||||||||||||||||||||||||||
| ● du module HMI High-Feature utilisable | 3RW5980-0HF00 | |||||||||||||||||||||||||||||||||||||
| ● du module de communication PROFINET Standard utilisable | 3RW5980-0CS00 | |||||||||||||||||||||||||||||||||||||
| ● du module de communication PROFINET High-Feature utilisable | 3RW5950-0CH00 | |||||||||||||||||||||||||||||||||||||
| ● du module de communication PROFIBUS utilisable | 3RW5980-0CP00 | |||||||||||||||||||||||||||||||||||||
| ● du module de communication MODBUS TCP utilisable | 3RW5980-0CT00 | |||||||||||||||||||||||||||||||||||||
| ● du module de communication MODBUS RTU utilisable | 3RW5980-0CR00 | |||||||||||||||||||||||||||||||||||||
| ● du module de communication EtherNet/IP | 3RW5980-0CE00 | |||||||||||||||||||||||||||||||||||||
| ● du disjoncteur utilisable pour 400 V | 3RV2032-4EA10; Coordination de type 1, Iq = 65 kA, CLASS 10 | |||||||||||||||||||||||||||||||||||||
| ● du disjoncteur utilisable pour 500 V | 3RV2032-4EA10; Coordination de type 1, Iq = 15 kA, CLASS 10 | |||||||||||||||||||||||||||||||||||||
| ● du disjoncteur utilisable pour 400 V pour montage dans triangle moteur | 3RV2032-4VA10; Coordination de type 1, Iq = 65 kA, CLASS 10 | |||||||||||||||||||||||||||||||||||||
| ● du disjoncteur utilisable pour 500 V pour montage dans triangle moteur | 3RV2032-4VA10; Coordination de type 1, Iq = 15 kA, CLASS 10 | |||||||||||||||||||||||||||||||||||||
| ● du fusible gG utilisable jusqu'à 690 V | 3NA3822-6; Coordination de type 1, Iq = 65 kA | |||||||||||||||||||||||||||||||||||||
| ● du fusible gG utilisable pour montage dans triangle moteur jusqu'à 500 V | 3NA3822-6; Coordination de type 1, Iq = 65 kA | |||||||||||||||||||||||||||||||||||||
| ● du fusible gR pour la protection des semiconducteurs utilisable jusqu'à 690 V | 3NE1817-0; Coordination de type 2, Iq = 65 kA | |||||||||||||||||||||||||||||||||||||
| ● du fusible aR pour la protection des semiconducteurs utilisable jusqu'à 690 V | 3NE8021-1; Coordination de type 2, Iq = 65 kA | |||||||||||||||||||||||||||||||||||||
| Caractéristiques techniques générales | ||||||||||||||||||||||||||||||||||||||
| tension de démarrage [%] | 20 ... 100 % | |||||||||||||||||||||||||||||||||||||
| tension d'arrêt [%] | 50 %; réglage fixe | |||||||||||||||||||||||||||||||||||||
| temps de rampe de montée du démarreur progressif | 0 ... 360 s | |||||||||||||||||||||||||||||||||||||
| temps de ralentissement du démarreur progressif | 0 ... 360 s | |||||||||||||||||||||||||||||||||||||
| couple de démarrage [%] | 10 ... 100 % | |||||||||||||||||||||||||||||||||||||
| couple d'arrêt [%] | 10 ... 100 % | |||||||||||||||||||||||||||||||||||||
| limitation du couple [%] | 20 ... 200 % | |||||||||||||||||||||||||||||||||||||
| valeur de limitation de courant [%] réglable | 125 ... 800 % | |||||||||||||||||||||||||||||||||||||
| tension de décollage [%] réglable | 40 ... 100 % | |||||||||||||||||||||||||||||||||||||
| temps de décollage réglable | 0 ... 2 s | |||||||||||||||||||||||||||||||||||||
| nombre de jeux de paramètres | 3 | |||||||||||||||||||||||||||||||||||||
| classe de précision selon IEC 61557-12 | 5 % | |||||||||||||||||||||||||||||||||||||
| certificat d'aptitude | ||||||||||||||||||||||||||||||||||||||
| ● marquage CE | Oui | |||||||||||||||||||||||||||||||||||||
| ● homologation UL | Oui | |||||||||||||||||||||||||||||||||||||
| ● homologation CSA | Oui | |||||||||||||||||||||||||||||||||||||
| constituant du produit | ||||||||||||||||||||||||||||||||||||||
| ● HMI-High Feature | Oui | |||||||||||||||||||||||||||||||||||||
| ● pris en charge HMI-High Feature | Oui | |||||||||||||||||||||||||||||||||||||
| équipement du produit système intégré de contact de pontage | Oui | |||||||||||||||||||||||||||||||||||||
| nombre de phases contrôlées | 3 | |||||||||||||||||||||||||||||||||||||
| classe de déclenchement | CLASS 10A / 10E (préréglée) / 20E / 30E; selon CEI 60947-4-2 | |||||||||||||||||||||||||||||||||||||
| seuil de déséquilibre du courant [%] | 10 ... 60 % | |||||||||||||||||||||||||||||||||||||
| limite de surveillance des défauts à la terre [%] | 10 ... 95 % | |||||||||||||||||||||||||||||||||||||
| temps de maintien en cas de coupure de courant | ||||||||||||||||||||||||||||||||||||||
| ● pour circuit principal | 100 ms | |||||||||||||||||||||||||||||||||||||
| ● pour circuit de commande | 100 ms | |||||||||||||||||||||||||||||||||||||
| temps de pause réglable | 0 ... 255 s | |||||||||||||||||||||||||||||||||||||
| tension d'isolement valeur assignée | 600 V | |||||||||||||||||||||||||||||||||||||
| degré de pollution | 3, selon CEI 60947-4-2 | |||||||||||||||||||||||||||||||||||||
| tension d'impulsion valeur assignée | 6 kV | |||||||||||||||||||||||||||||||||||||
| tension de blocage du thyristor max. | 1 600 V | |||||||||||||||||||||||||||||||||||||
| facteur de service | 1,15 | |||||||||||||||||||||||||||||||||||||
| tension de tenue aux chocs valeur assignée | 6 kV | |||||||||||||||||||||||||||||||||||||
| tension max. admissible pour séparation de protection | ||||||||||||||||||||||||||||||||||||||
| ● entre circuit principal et circuit auxiliaire | 600 V; non valable pour raccordement de la thermistance | |||||||||||||||||||||||||||||||||||||
| tenue aux chocs | 15g / 11 ms, à partir de 6g / 11 ms avec décollements potentiels des contacts | |||||||||||||||||||||||||||||||||||||
| tenue aux vibrations | 15 mm à 6 Hz ; 2g à 500 Hz | |||||||||||||||||||||||||||||||||||||
| temps de récupération après déclenchement sur surcharge réglable | 60 ... 1 800 s | |||||||||||||||||||||||||||||||||||||
| catégorie d'emploi selon IEC 60947-4-2 | AC 53a | |||||||||||||||||||||||||||||||||||||
| désignation du matériel selon IEC 81346-2:2009 | Q | |||||||||||||||||||||||||||||||||||||
| Directive RoHS (date) | 02/15/2018 | |||||||||||||||||||||||||||||||||||||
| fonction produit | ||||||||||||||||||||||||||||||||||||||
| ● démarrage progressif | Oui | |||||||||||||||||||||||||||||||||||||
| ● arrêt progressif | Oui | |||||||||||||||||||||||||||||||||||||
| ● impulsion de décollage | Oui | |||||||||||||||||||||||||||||||||||||
| ● limitation de courant réglable | Oui | |||||||||||||||||||||||||||||||||||||
| ● marche lente dans les deux sens | Oui | |||||||||||||||||||||||||||||||||||||
| ● ralentissement de pompe | Oui | |||||||||||||||||||||||||||||||||||||
| ● freinage DC | Oui | |||||||||||||||||||||||||||||||||||||
| ● chauffage du moteur | Oui | |||||||||||||||||||||||||||||||||||||
| ● fonction d'index glissant | Oui | |||||||||||||||||||||||||||||||||||||
| ● fonction Trace | Oui | |||||||||||||||||||||||||||||||||||||
| ● protection de l'appareil | Oui | |||||||||||||||||||||||||||||||||||||
| ● protection de surcharge du moteur | Oui; Protection intégrale des moteurs (protection de moteur par thermistances et protection électronique de surcharge du moteur) / En cas d'utilisation de la protection de surcharge du moteur selon ATEX, un contacteur amont doit être utilisé en montage racine de 3. | |||||||||||||||||||||||||||||||||||||
| ● analyse du dispositif de protection de thermistance | Oui; PTC type A ou Klixon / Thermoclick | |||||||||||||||||||||||||||||||||||||
| ● montage dans triangle moteur | Oui | |||||||||||||||||||||||||||||||||||||
| ● Autoreset | Oui | |||||||||||||||||||||||||||||||||||||
| ● Reset manuel | Oui | |||||||||||||||||||||||||||||||||||||
| ● réarmement à distance | Oui | |||||||||||||||||||||||||||||||||||||
| ● fonction de communication | Oui | |||||||||||||||||||||||||||||||||||||
| ● affichage des mesures | Oui | |||||||||||||||||||||||||||||||||||||
| ● liste d'événements | Oui | |||||||||||||||||||||||||||||||||||||
| ● journal des défauts | Oui | |||||||||||||||||||||||||||||||||||||
| ● via logiciel paramétrable | Oui | |||||||||||||||||||||||||||||||||||||
| ● via logiciel configurable | Oui | |||||||||||||||||||||||||||||||||||||
| ● bornes à vis | Oui | |||||||||||||||||||||||||||||||||||||
| ● bornes à ressort | Non | |||||||||||||||||||||||||||||||||||||
| ● PROFIenergy | Oui; en liaison avec le module de communication PROFINET Standard et PROFINET High-Feature | |||||||||||||||||||||||||||||||||||||
| ● mise à jour du firmware | Oui | |||||||||||||||||||||||||||||||||||||
| ● bornier amovible pour circuit de commande | Oui | |||||||||||||||||||||||||||||||||||||
| ● rampe de tension | Oui | |||||||||||||||||||||||||||||||||||||
| ● régulation de couple | Oui | |||||||||||||||||||||||||||||||||||||
| ● freinage combiné | Oui | |||||||||||||||||||||||||||||||||||||
| ● sortie analogique | Oui; 4 ... 20 mA (défaut) / 0 ... 10 V | |||||||||||||||||||||||||||||||||||||
| ● entrées/sorties de commande programmables | Oui | |||||||||||||||||||||||||||||||||||||
| ● condition Monitoring | Oui | |||||||||||||||||||||||||||||||||||||
| ● autoparamétrage | Oui | |||||||||||||||||||||||||||||||||||||
| ● assistant d'application | Oui | |||||||||||||||||||||||||||||||||||||
| ● autre type de coupure | Oui | |||||||||||||||||||||||||||||||||||||
| ● mode de marche de secours | Oui | |||||||||||||||||||||||||||||||||||||
| ● mode inverseur | Oui | |||||||||||||||||||||||||||||||||||||
| ● démarrage progressif pour conditions de démarrage difficile | Oui | |||||||||||||||||||||||||||||||||||||
| Electronique de puissance | ||||||||||||||||||||||||||||||||||||||
| courant d'emploi | ||||||||||||||||||||||||||||||||||||||
| ● pour 40 °C valeur assignée | 25 A | |||||||||||||||||||||||||||||||||||||
| ● pour 40 °C valeur assignée min. | 5 A | |||||||||||||||||||||||||||||||||||||
| ● pour 50 °C valeur assignée | 22 A | |||||||||||||||||||||||||||||||||||||
| ● pour 60 °C valeur assignée | 20 A | |||||||||||||||||||||||||||||||||||||
| courant d'emploi pour montage dans triangle moteur | ||||||||||||||||||||||||||||||||||||||
| ● pour 40 °C valeur assignée | 43,3 A | |||||||||||||||||||||||||||||||||||||
| ● pour 50 °C valeur assignée | 39 A | |||||||||||||||||||||||||||||||||||||
| ● pour 60 °C valeur assignée | 33,9 A | |||||||||||||||||||||||||||||||||||||
| tension d'emploi | ||||||||||||||||||||||||||||||||||||||
| ● valeur assignée | 200 ... 600 V | |||||||||||||||||||||||||||||||||||||
| ● pour montage dans triangle moteur valeur assignée | 200 ... 600 V | |||||||||||||||||||||||||||||||||||||
| tolérance négative relative de la tension d'emploi | -15 % | |||||||||||||||||||||||||||||||||||||
| tolérance positive relative de la tension d'emploi | 10 % | |||||||||||||||||||||||||||||||||||||
| tolérance négative relative de la tension d'emploi pour montage dans triangle moteur | -15 % | |||||||||||||||||||||||||||||||||||||
| tolérance positive relative de la tension d'emploi pour montage dans triangle moteur | 10 % | |||||||||||||||||||||||||||||||||||||
| puissance d'emploi pour moteur triphasé | ||||||||||||||||||||||||||||||||||||||
| ● pour 230 V pour 40 °C valeur assignée | 5,5 kW | |||||||||||||||||||||||||||||||||||||
| ● pour 230 V pour montage dans triangle moteur pour 40 °C valeur assignée | 11 kW | |||||||||||||||||||||||||||||||||||||
| ● pour 400 V pour 40 °C valeur assignée | 11 kW | |||||||||||||||||||||||||||||||||||||
| ● pour 400 V pour montage dans triangle moteur pour 40 °C valeur assignée | 18,5 kW | |||||||||||||||||||||||||||||||||||||
| ● pour 500 V pour 40 °C valeur assignée | 15 kW | |||||||||||||||||||||||||||||||||||||
| ● pour 500 V pour montage dans triangle moteur pour 40 °C valeur assignée | 22 kW | |||||||||||||||||||||||||||||||||||||
| fréquence de service 1 valeur assignée | 50 Hz | |||||||||||||||||||||||||||||||||||||
| fréquence de service 2 valeur assignée | 60 Hz | |||||||||||||||||||||||||||||||||||||
| tolérance négative relative de la fréquence d'emploi | -10 % | |||||||||||||||||||||||||||||||||||||
| tolérance positive relative de la fréquence d'emploi | 10 % | |||||||||||||||||||||||||||||||||||||
| charge min. [%] | 10 %; Rapporté au courant Ie réglé | |||||||||||||||||||||||||||||||||||||
| puissance dissipée [W] pour la valeur assignée du courant pour AC | ||||||||||||||||||||||||||||||||||||||
| ● pour 40 °C après le démarrage | 8 W | |||||||||||||||||||||||||||||||||||||
| ● pour 50 °C après le démarrage | 7 W | |||||||||||||||||||||||||||||||||||||
| ● pour 60 °C après le démarrage | 6 W | |||||||||||||||||||||||||||||||||||||
| puissance dissipée [W] pour AC pour limitation de courant 350 % | ||||||||||||||||||||||||||||||||||||||
| ● pour 40 °C pendant le démarrage | 364 W | |||||||||||||||||||||||||||||||||||||
| ● pour 50 °C pendant le démarrage | 309 W | |||||||||||||||||||||||||||||||||||||
| ● pour 60 °C pendant le démarrage | 262 W | |||||||||||||||||||||||||||||||||||||
| version de la protection du moteur | électronique, déclenchement en cas de surcharge thermique du moteur | |||||||||||||||||||||||||||||||||||||
| Circuit de commande/ Commande | ||||||||||||||||||||||||||||||||||||||
| type de tension de la tension d'alimentation de commande | AC/DC | |||||||||||||||||||||||||||||||||||||
| tension d'alimentation de commande pour AC | ||||||||||||||||||||||||||||||||||||||
| ● pour 50 Hz valeur assignée | 24 V | |||||||||||||||||||||||||||||||||||||
| ● pour 60 Hz valeur assignée | 24 V | |||||||||||||||||||||||||||||||||||||
| tolérance négative relative de la tension d'alimentation de commande pour AC pour 50 Hz | -20 % | |||||||||||||||||||||||||||||||||||||
| tolérance positive relative de la tension d'alimentation de commande pour AC pour 50 Hz | 20 % | |||||||||||||||||||||||||||||||||||||
| tolérance négative relative de la tension d'alimentation de commande pour AC pour 60 Hz | -20 % | |||||||||||||||||||||||||||||||||||||
| tolérance positive relative de la tension d'alimentation de commande pour AC pour 60 Hz | 20 % | |||||||||||||||||||||||||||||||||||||
| fréquence de la tension d'alimentation de commande | 50 ... 60 Hz | |||||||||||||||||||||||||||||||||||||
| tolérance négative relative de la fréquence de la tension d'alimentation de commande | -10 % | |||||||||||||||||||||||||||||||||||||
| tolérance positive relative de la fréquence de la tension d'alimentation de commande | 10 % | |||||||||||||||||||||||||||||||||||||
| tension d'alimentation de commande | ||||||||||||||||||||||||||||||||||||||
| ● pour DC valeur assignée | 24 V | |||||||||||||||||||||||||||||||||||||
| tolérance négative relative de la tension d'alimentation de commande pour DC | -20 % | |||||||||||||||||||||||||||||||||||||
| tolérance positive relative de la tension d'alimentation de commande pour DC | 20 % | |||||||||||||||||||||||||||||||||||||
| courant d'alimentation de commande en mode stand-by valeur assignée | 420 mA | |||||||||||||||||||||||||||||||||||||
| courant de maintien en mode Bypass valeur assignée | 820 mA | |||||||||||||||||||||||||||||||||||||
| courant d'appel à la fermeture des contacts bypass max. | 0,91 A | |||||||||||||||||||||||||||||||||||||
| courant d'appel après application de la tension d'alimentation de commande max. | 7,5 A | |||||||||||||||||||||||||||||||||||||
| durée du courant d'appel après application de la tension d'alimentation de commande | 20 ms | |||||||||||||||||||||||||||||||||||||
| version de la protection contre les surtensions | Varistance | |||||||||||||||||||||||||||||||||||||
| version de la protection contre les courts-circuits pour circuit de commande | Fusible 4 A gG (Icu = 1 kA), fusible 6 A à fusion rapide (Icu = 1 kA), disjoncteur modulaire C1 (Icu = 600 A), disjoncteur modulaire C6 (Icu = 300 A); Non compris dans l'étendue de la livraison | |||||||||||||||||||||||||||||||||||||
| Entrées/ Sorties | ||||||||||||||||||||||||||||||||||||||
| nombre d'entrées TOR | 4 | |||||||||||||||||||||||||||||||||||||
| ● paramétrable | 4 | |||||||||||||||||||||||||||||||||||||
| nombre de sorties TOR | 4 | |||||||||||||||||||||||||||||||||||||
| ● paramétrable | 3 | |||||||||||||||||||||||||||||||||||||
| ● non paramétrable | 1 | |||||||||||||||||||||||||||||||||||||
| version des sorties TOR | 3 contacts NO / 1 inverseur | |||||||||||||||||||||||||||||||||||||
| nombre de sorties analogiques | 1 | |||||||||||||||||||||||||||||||||||||
| pouvoir de coupure courant des sorties à relais | ||||||||||||||||||||||||||||||||||||||
| ● pour AC-15 pour 250 V valeur assignée | 3 A | |||||||||||||||||||||||||||||||||||||
| ● pour DC-13 pour 24 V valeur assignée | 1 A | |||||||||||||||||||||||||||||||||||||
| Montage/ fixation/ dimensions | ||||||||||||||||||||||||||||||||||||||
| position de montage | vertical (pivotant à +/- 90° et inclinable de +/- 22,5° vers l'avant et vers l'arrière) | |||||||||||||||||||||||||||||||||||||
| type de fixation | fixation par vis | |||||||||||||||||||||||||||||||||||||
| hauteur | 275 mm | |||||||||||||||||||||||||||||||||||||
| largeur | 170 mm | |||||||||||||||||||||||||||||||||||||
| profondeur | 152 mm | |||||||||||||||||||||||||||||||||||||
| distance à respecter lors du montage en série | ||||||||||||||||||||||||||||||||||||||
| ● vers l'avant | 10 mm | |||||||||||||||||||||||||||||||||||||
| ● vers l'arrière | 0 mm | |||||||||||||||||||||||||||||||||||||
| ● vers le haut | 100 mm | |||||||||||||||||||||||||||||||||||||
| ● vers le bas | 75 mm | |||||||||||||||||||||||||||||||||||||
| ● vers le côté | 5 mm | |||||||||||||||||||||||||||||||||||||
| poids sans emballage | 2,3 kg | |||||||||||||||||||||||||||||||||||||
| Raccordements/ Bornes | ||||||||||||||||||||||||||||||||||||||
| version du raccordement électrique | ||||||||||||||||||||||||||||||||||||||
| ● pour circuit principal | raccordement à vis | |||||||||||||||||||||||||||||||||||||
| ● pour circuit de commande | Bornes à vis | |||||||||||||||||||||||||||||||||||||
| longueur de câble pour raccordement de la thermistance | ||||||||||||||||||||||||||||||||||||||
| ● section des conducteurs = 0,5 mm² max. | 50 m | |||||||||||||||||||||||||||||||||||||
| ● section des conducteurs = 1,5 mm² max. | 150 m | |||||||||||||||||||||||||||||||||||||
| ● section des conducteurs = 2,5 mm² max. | 250 m | |||||||||||||||||||||||||||||||||||||
| type de sections de câble raccordables | ||||||||||||||||||||||||||||||||||||||
| ● pour contacts principaux | ||||||||||||||||||||||||||||||||||||||
| — âme massive | 2x (1,0 ... 2,5 mm²), 2x (2,5 ... 10 mm²) | |||||||||||||||||||||||||||||||||||||
| — âme souple avec embouts | 2x (1,0 ... 2,5 mm²), 2x (2,5 ... 6,0 mm²) | |||||||||||||||||||||||||||||||||||||
| ● pour câbles AWG pour circuit principal âme massive | 2x (16 ... 12), 2x (14 ... 8) | |||||||||||||||||||||||||||||||||||||
| type de sections de câble raccordables | ||||||||||||||||||||||||||||||||||||||
| ● pour circuit de commande âme massive | 1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● pour circuit de commande âme souple avec embouts | 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) | |||||||||||||||||||||||||||||||||||||
| ● pour câbles AWG pour circuit de commande âme massive | 1x (20 ... 12), 2x (20 ... 14) | |||||||||||||||||||||||||||||||||||||
| longueur de câble | ||||||||||||||||||||||||||||||||||||||
| ● entre démarreur progressif et moteur max. | 800 m | |||||||||||||||||||||||||||||||||||||
| ● sur les entrées TOR pour DC max. | 1 000 m | |||||||||||||||||||||||||||||||||||||
| Conditions ambiantes | ||||||||||||||||||||||||||||||||||||||
| altitude d'implantation pour altitude au-dessus de max. | 5 000 m; Déclassement à partir de 1000 m, voir catalogue | |||||||||||||||||||||||||||||||||||||
| température ambiante | ||||||||||||||||||||||||||||||||||||||
| ● en service | -25 ... +60 °C; Tenir compte du déclassement à partir de 40 °C | |||||||||||||||||||||||||||||||||||||
| ● pendant l'entreposage et le transport | -25 ... +80 °C | |||||||||||||||||||||||||||||||||||||
| catégorie d'environnement | ||||||||||||||||||||||||||||||||||||||
| ● en service selon IEC 60721 | 3K6 (pas de formation de glace, condensation uniquement occasionnelle), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6 | |||||||||||||||||||||||||||||||||||||
| ● à l'entreposage selon IEC 60721 | 1K6 (condensation uniquement occasionnelle), 1C2 (pas de brouillard salin), 1S2 (la pénétration de sable dans les appareils est interdite), 1M4 | |||||||||||||||||||||||||||||||||||||
| ● pendant le transport selon IEC 60721 | 2 K2, 2C1, 2S1, 2M2 (hauteur de chute max. 0,3 m) | |||||||||||||||||||||||||||||||||||||
| émission de perturbations CEM | selon CEI 60947-4-2 : Classe A | |||||||||||||||||||||||||||||||||||||
| Communication/ Protocole | ||||||||||||||||||||||||||||||||||||||
| module de communication pris en charge | ||||||||||||||||||||||||||||||||||||||
| ● PROFINET Standard | Oui | |||||||||||||||||||||||||||||||||||||
| ● PROFINET High-Feature | Non | |||||||||||||||||||||||||||||||||||||
| ● EtherNet/IP | Non | |||||||||||||||||||||||||||||||||||||
| ● MODBUS RTU | Non | |||||||||||||||||||||||||||||||||||||
| ● MODBUS TCP | Oui | |||||||||||||||||||||||||||||||||||||
| ● PROFIBUS | Oui | |||||||||||||||||||||||||||||||||||||
| Caractéristiques assignées UL/CSA | ||||||||||||||||||||||||||||||||||||||
| numéro d'article du fabricant | ||||||||||||||||||||||||||||||||||||||
| ● du disjoncteur | ||||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts standard pour 460/480 V selon UL | Type Siemens : 3RV2742, max. 70A ou 3VA51, max. 80A; Iq = 5 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts élevés pour 460/480 V selon UL | Type Siemens : 3RV2742, max. 40A ou 3VA51, max. 60A; Iq max = 65 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts standard pour 460/480 V pour montage dans triangle moteur selon UL | Type Siemens : 3RV2742, max. 70A ou 3VA51, max. 80A; Iq = 5 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts élevés pour 460/480 V pour montage dans triangle moteur selon UL | Type Siemens : 3VA51, max. 60A; Iq max = 65 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts standard pour 575/600 V selon UL | Type Siemens : 3RV2742, max. 70A ou 3VA51, max. 80A; Iq = 5 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts élevés pour 575/600 V pour montage dans triangle moteur selon UL | Type Siemens : 3VA51, max. 60A; Iq max = 65 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts standard pour 575/600 V pour montage dans triangle moteur selon UL | Type Siemens : 3RV2742, max. 70A ou 3VA51, max. 80A; Iq = 5 kA | |||||||||||||||||||||||||||||||||||||
| ● du fusible | ||||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts standard jusqu'à 575/600 V selon UL | Typ: Class RK5 / K5, max. 100 A; Iq = 5 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts élevés jusqu'à 575/600 V selon UL | Type : Classe J / L, max. 100 A; Iq = 100 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts standard pour montage dans triangle moteur jusqu'à 575/600 V selon UL | Typ: Class RK5 / K5, max. 100 A; Iq = 5 kA | |||||||||||||||||||||||||||||||||||||
| — utilisable pour défauts élevés pour montage dans triangle moteur jusqu'à 575/600 V selon UL | Type : Classe J / L, max. 100 A; Iq = 100 kA | |||||||||||||||||||||||||||||||||||||
| puissance d'emploi [hp] pour moteur triphasé | ||||||||||||||||||||||||||||||||||||||
| ● pour 200/208 V pour 50 °C valeur assignée | 5 hp | |||||||||||||||||||||||||||||||||||||
| ● pour 220/230 V pour 50 °C valeur assignée | 7,5 hp | |||||||||||||||||||||||||||||||||||||
| ● pour 460/480 V pour 50 °C valeur assignée | 15 hp | |||||||||||||||||||||||||||||||||||||
| ● pour 575/600 V pour 50 °C valeur assignée | 20 hp | |||||||||||||||||||||||||||||||||||||
| ● pour 200/208 V pour montage dans triangle moteur pour 50 °C valeur assignée | 10 hp | |||||||||||||||||||||||||||||||||||||
| ● pour 220/230 V pour montage dans triangle moteur pour 50 °C valeur assignée | 10 hp | |||||||||||||||||||||||||||||||||||||
| ● pour 460/480 V pour montage dans triangle moteur pour 50 °C valeur assignée | 25 hp | |||||||||||||||||||||||||||||||||||||
| ● pour 575/600 V pour montage dans triangle moteur pour 50 °C valeur assignée | 30 hp | |||||||||||||||||||||||||||||||||||||
| capacité de charge des contacts auxiliaires selon UL | R300-B300 | |||||||||||||||||||||||||||||||||||||
| Sécurité | ||||||||||||||||||||||||||||||||||||||
| degré de protection IP face avant selon IEC 60529 | IP20 | |||||||||||||||||||||||||||||||||||||
| protection contre les contacts face avant selon IEC 60529 | protégé contre les contacts avec les doigts en cas de contact vertical par l'avant | |||||||||||||||||||||||||||||||||||||
| compatibilité électromagnétique | Selon CEI 60947-4-2 | |||||||||||||||||||||||||||||||||||||
| ATEX | ||||||||||||||||||||||||||||||||||||||
| certificat d'aptitude | ||||||||||||||||||||||||||||||||||||||
| ● ATEX | Oui | |||||||||||||||||||||||||||||||||||||
| ● IECEx | Oui | |||||||||||||||||||||||||||||||||||||
| ● selon la directive produit ATEX 2014/34/UE | BVS 18 ATEX F 003 X | |||||||||||||||||||||||||||||||||||||
| mode de protection selon la directive produit ATEX 2014/34/UE | II (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb],II (2)D [Ex tb Db] [Ex pxb Db],I (M2) [Ex db Mb] | |||||||||||||||||||||||||||||||||||||
| tolérance d'erreur matérielle selon IEC 61508 rapporté à ATEX | 0 | |||||||||||||||||||||||||||||||||||||
| niveau d'intégrité de sécurité (SIL) selon IEC 61508 rapporté à ATEX | SIL1 | |||||||||||||||||||||||||||||||||||||
| Certificats/ homologations | ||||||||||||||||||||||||||||||||||||||
Téléchargements et manuels | ||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||
| Autres informations | ||||||||||||||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogues, Brochures,…) | ||||||||||||||||||||||||||||||||||||||
Industry Mall (système de commande en ligne) | ||||||||||||||||||||||||||||||||||||||
Générateur CAx en ligne | ||||||||||||||||||||||||||||||||||||||
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) | ||||||||||||||||||||||||||||||||||||||
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) | ||||||||||||||||||||||||||||||||||||||
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité | ||||||||||||||||||||||||||||||||||||||
Caractéristique: Altitude d'implantation | ||||||||||||||||||||||||||||||||||||||
Simulation Tool for Soft Starters (STS) | ||||||||||||||||||||||||||||||||||||||
| dernière modification : | 10/04/2022 | |||||||||||||||||||||||||||||||||||||
| Date 05/05/2022 | Sous réserve de modifications © Copyright Siemens 2022 | |||||||||||||||||||||||||||||||||||||
Données supplémentaires
| Produit | |||||||||||||||||||||||||||||||||||||
| Numéro d'article | 3RW5515-1HA05 | ||||||||||||||||||||||||||||||||||||
| Description d'article | Démarreurs progressifs SIRIUS 200-600 V 25A, 24 V CA/CC bornes à vis | ||||||||||||||||||||||||||||||||||||
| Famille de produit | Démarreurs progressifs 3RW55 | ||||||||||||||||||||||||||||||||||||
| Cycle de vie du produit (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
| Données Prix | |||||||||||||||||||||||||||||||||||||
| Groupe de prix | 42S | ||||||||||||||||||||||||||||||||||||
| Coefficient Metal | LAO----- | ||||||||||||||||||||||||||||||||||||
| Informations Livraison | |||||||||||||||||||||||||||||||||||||
| Caractéristiques d'exportation | AL : N / ECCN : N | ||||||||||||||||||||||||||||||||||||
| Délai Appro Fsseur (hors transport) | 100 Jour(s) | ||||||||||||||||||||||||||||||||||||
| Poids Net par quantité | 10.000 kg | ||||||||||||||||||||||||||||||||||||
| Dimension emballage | 285.00 x 376.00 x 282.00 | ||||||||||||||||||||||||||||||||||||
| Unité de mesure de l'emballage | MM | ||||||||||||||||||||||||||||||||||||
| Quantité | 1 Pc | ||||||||||||||||||||||||||||||||||||
| Quantité par emballage | 1 | ||||||||||||||||||||||||||||||||||||
| Informations produit supplémentaires | |||||||||||||||||||||||||||||||||||||
| EAN | 4047621039152 | ||||||||||||||||||||||||||||||||||||
| UPC | 804766813481 | ||||||||||||||||||||||||||||||||||||
| N° d'Export | 85371098 | ||||||||||||||||||||||||||||||||||||
| Rubrique catalogue (PDF) | CC-IC10 | ||||||||||||||||||||||||||||||||||||
| Groupe de produit | 4982 | ||||||||||||||||||||||||||||||||||||
| Group Code | R711 | ||||||||||||||||||||||||||||||||||||
| Pays d'origine | Rep.Tchèque | ||||||||||||||||||||||||||||||||||||
| Conformité à la directive RoHS | Conforme directive RoHS depuis :: 15.02.2018 | ||||||||||||||||||||||||||||||||||||
| Classe de produit | A: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel) | ||||||||||||||||||||||||||||||||||||
| Directive environnementale DEEE : | Oui | ||||||||||||||||||||||||||||||||||||
| Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| ||||||||||||||||||||||||||||||||||||
| Classification | |||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||
Données ETIM
ETIM: EC000640 - Démarreur progressif
| Valeur | Unité | |
|---|---|---|
| degré de protection (NEMA) (EF011959) | - | |
| courant de fonctionnement nominal Ie 40 °C Tu (EF007039) | 25 | A |
| tension de fonctionnement nominale Ue (EF002418) | ['200', '600'] | V |
| puissance nominale de moteur triphasé, commutation standard, à 230 V (EF007053) | 5.5 | kW |
| puissance nominale de moteur triphasé, commutation standard, à 400 V (EF007054) | 11.0 | kW |
| puissance nominale de moteur triphasé, commutation étoile-triangle, à 230 V (EF007055) | 11.0 | kW |
| puissance nominale de moteur triphasé, commutation étoile-triangle, à 400 V (EF007056) | 18.5 | kW |
| fonction (EF000030) | direction unique | |
| shunt interne (EF009214) | true | |
| avec affichage (EF000458) | true | |
| régulation du couple de rotation (EF009215) | true | |
| température ambiante nominale sans déclassement (EF007074) | 40 °C | °C |
| tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) | ['24', '-'] | V |
| tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) | ['24', '-'] | V |
| tension d'alimentation de courant nominal Us CC (EF003980) | ['24', '-'] | V |
| type de tension d'actionnement (EF008242) | AC/DC | |
| protection intégrée contre les surcharges du moteur (EF007297) | Electronic, tripping in the event of thermal overload of the | |
| classe de déclenchement (EF006668) | ajustable | |
| indice de protection (IP) (EF005474) | IP00 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf | 279 Mbytes |
|
| 3RW5515-1HA05 3RW5515-1HA05 FR_3RW5515-1HA05.pdf | 1 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
