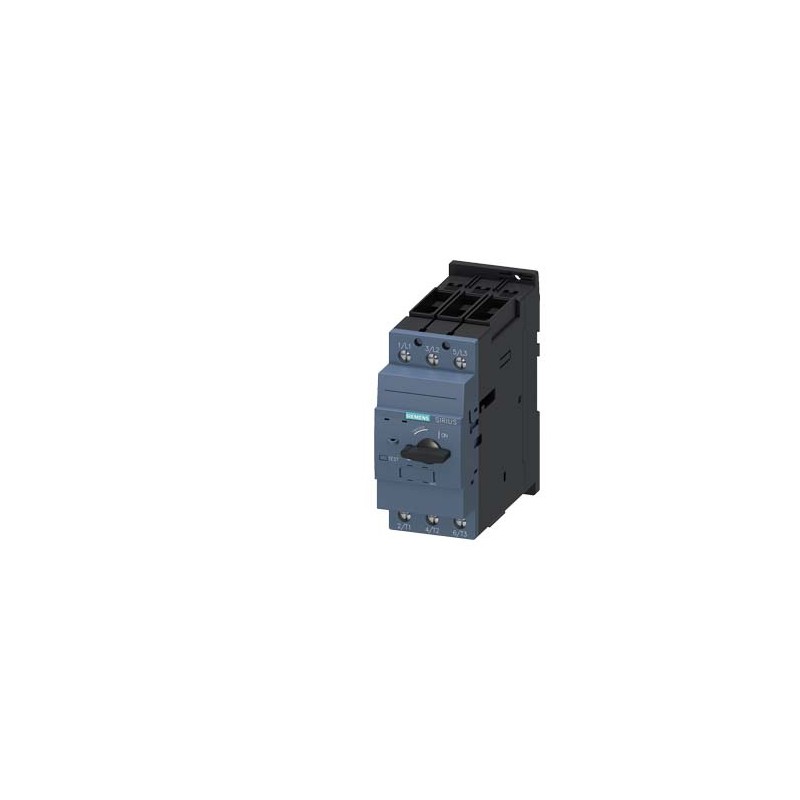

3RV2331-4SC10 SIEMENS Disjoncteurs de taille S2 pour ensembles démarreurs-moteurs Courant assigné 14 A Décle.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RV2331-4SC10 SIEMENS Disjoncteurs de taille S2 pour ensembles démarreurs-moteurs Courant assigné 14 A Décle..

3RV2331-4SC10

SIEMENS

Disjoncteurs de taille S2 pour ensembles démarreurs-moteurs Courant assigné 14 A Déclencheur de court-circuit 208 A Borne à vis pouvoir de coupure standard

MOTOR GUARD, TAILLE S2, POUR DÉMARREUR COMBINÉ, I NOMINAL 14A, I INST. 208A, 65KA, BORNES À VIS. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


Appareillage industriel basse tension > Disjoncteur moteur

CONTRÔLE ET CONTACTEURS > Interrupteurs de protection moteur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $195.20
Prix unitaire: $195.20
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000074 - Disjoncteur moteur

Valeur Unité
réglage de courant du déclencheur de surcharge (EF002336) ['-', '-']A
plage de réglage du déclencheur de court-circuit non retardé (EF007131) ['208', '208']A
avec protection thermique (EF006233) -
sensible à une défaillance de phase (EF007400) false
technique de déclenchement (EF007007) magnétique
tension de fonctionnement normale (EF001435) ['690', '690']V
courant permanent nominal (Iu) (EF001389) 14.0A
puissance de fonctionnement nominale, CA-3, 230 V (EF007025) 3.0kW
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 5.5kW
type de raccordement du circuit principal (EF006819) raccordement à vis
finition de l'élément d'actionnement (EF006976) bouton rotatif
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
avec commutateur auxiliaire intégré (EF001387) false
avec déclencheur à sous-tension intégré (EF001390) false
nombre de pôles (EF001391) 3
courant de commutation de court-circuit limite nominal Icu à 400 V, CA (EF007049) 65.0kA
indice de protection (IP) (EF005474) IP20
hauteur (EF000040) 140.0mm
largeur (EF000008) 55.0mm
profondeur (EF000049) 97.0mm


Disjoncteurs de taille S2 pour ensembles démarreurs-moteurs Courant assigné 14 A Déclencheur de court-circuit 208 A Borne à vis pouvoir de coupure standard
nom de marque produitSIRIUS
désignation du produitDisjoncteur
version du produitpour les ensembles démarreurs-moteurs
désignation type de produit3RV2
Caractéristiques techniques générales
Taille du disjoncteurS2
Taille du contacteur combinable spécifique aux entreprisesS2
Extension produit
● Bloc de contacts auxiliairesOui
Puissance dissipée [W] pour la valeur assignée du courant
● pour CA à chaud12,5 W
● pour CA à chaud par pôle4,2 W
Tension d'isolement pour degré de pollution 3 pour CA Valeur assignée690 V
Tension de tenue aux chocs Valeur assignée6 kV
Tension max. admissible pour séparation de protection
● dans des réseaux avec point étoile non mis à la terre entre circuit principal et circuit auxiliaire400 V
● dans des réseaux avec point étoile mis à la terre entre circuit principal et circuit auxiliaire400 V
● Indice de protection IP face avantIP20
● Indice de protection IP de la borne de raccordementIP00
Tenue aux chocs
● selon CEI 60068-2-2725g / 11 ms sinus
Durée de vie mécanique (cycles de manœuvre)
● des contacts principaux typique50 000
● des contacts auxiliaires typique50 000
Durée de vie électrique (Cycles de manœuvre)
● typique50 000
désignation du matériel selon CEI 81346-2:2009Q
Conditions ambiantes
● altitude d'implantation pour altitude au-dessus de max.2 000 m
● température ambiante en service-20 ... +60 °C
● Température ambiante à l'entreposage-50 ... +80 °C
● Température ambiante pendant le transport-50 ... +80 °C
Humidité relative en service10 ... 95 %
Circuit principal
Nombre de pôles pour circuit principal3
Tension d'emploi
● Valeur assignée690 V
● pour AC-3 Valeur assignée max.690 V
Fréquence de service Valeur assignée50 ... 60 Hz
Courant d'emploi Valeur assignée14 A
Courant d'emploi
● pour AC-3
— pour 400 V Valeur assignée14 A
Puissance d'emploi
● pour AC-3
— pour 230 V Valeur assignée3 000 W
— pour 400 V Valeur assignée5 500 W
— pour 500 V Valeur assignée7 500 W
— pour 690 V Valeur assignée11 000 W
Fréquence de manœuvres
● pour AC-3 max.15 1/h
Circuit auxiliaire
Nombre de contacts NF pour contacts auxiliaires0
Nombre de contacts NO pour contacts auxiliaires0
Fonction protection/ surveillance
Fonction produit
● détection de défaut à la terreNon
● Détection de perte de phaseNon
Pouvoir de coupure courant de court-circuit d'emploi (Ics) pour CA
● pour 240 V Valeur assignée100 A
● pour 400 V Valeur assignée30 kA
● pour 500 V Valeur assignée6 kA
● pour 690 V Valeur assignée3 kA
Pouvoir de coupure courant de court-circuit limite (Icu)
● pour CA pour 240 V Valeur assignée100 kA
● pour CA pour 400 V Valeur assignée65 kA
● pour CA pour 500 V Valeur assignée12 kA
● pour CA pour 690 V Valeur assignée5 kA
Valeur de déclenchement du courant
● du déclencheur instantané de court-circuit208 A
Caractéristiques assignées UL/CSA
Courant de pleine charge (FLA) pour moteur triphasé
● pour 480 V Valeur assignée14 A
● pour 600 V Valeur assignée14 A
Puissance mécanique fournie [hp]
● pour moteur monophasé
— pour 110/120 V Valeur assignée1,5 hp
— pour 230 V Valeur assignée3 hp
● pour moteur triphasé
— pour 200/208 V Valeur assignée5 hp
— pour 220/230 V Valeur assignée5 hp
— pour 460/480 V Valeur assignée10 hp
— pour 575/600 V Valeur assignée15 hp
Protection contre les courts-circuits
Fonction produit Protection contre les courts-circuitsOui
Exécution du déclencheur sur court-circuitmagnétique
Type de la cartouche-fusible pour réseau IT pour protection contre les courts-circuits du circuit principal
● pour 240 Vnon nécessaire
● pour 400 V100
● pour 500 V80
● pour 690 V63
Montage/ fixation/ dimensions
● position de montageau choix
Mode de fixationfixation par vis et par encliquetage sur rail DIN symétrique 35 mm selon DIN EN 60715
hauteur140 mm
largeur55 mm
profondeur149 mm
Distance à respecter
● aux pièces mises à la terre pour 400 V
— vers le bas50 mm
— vers le haut50 mm
— vers l'arrière0 mm
— vers le côté10 mm
— vers l'avant0 mm
● aux pièces sous tension pour 400 V
— vers le bas50 mm
— vers le haut50 mm
— vers l'arrière0 mm
— vers le côté10 mm
— vers l'avant0 mm
● aux pièces mises à la terre pour 500 V
— vers le bas50 mm
— vers le haut50 mm
— vers l'arrière0 mm
— vers le côté10 mm
— vers l'avant0 mm
● aux pièces sous tension pour 500 V
— vers le bas50 mm
— vers le haut50 mm
— vers l'arrière0 mm
— vers le côté10 mm
— vers l'avant0 mm
● aux pièces mises à la terre pour 690 V
— vers le bas50 mm
— vers le haut50 mm
— vers l'arrière0 mm
— vers le côté10 mm
— vers l'avant0 mm
● aux pièces sous tension pour 690 V
— vers le bas50 mm
— vers le haut50 mm
— vers l'arrière0 mm
— vers le côté10 mm
Raccordements/ Bornes
Fonction produit
● Bornier amovible des circuits auxiliaire et de commandeNon
● Type du raccordement électrique pour circuit principalraccordement à vis
Disposition du raccordement électrique pour circuit principalen haut et en bas
Type de sections de câble raccordables
● pour contacts principaux
— âme massive ou multibrin2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
— âme souple avec embouts2x (1 ... 16 mm²), 1x (1 ... 25 mm²)
● pour câbles AWG pour contacts principaux2x (18 ... 3), 1x (18 ... 2)
Couple de serrage
● pour contacts principaux pour bornes a vis3 ... 4,5 N·m
Type de la tige de tournevisDiamètre 5 ... 6 mm
Dimension de la tête de tournevisPozidriv 2
Type de filetage de la vis de raccordement
● pour contacts principauxM6
Sécurité
Valeur B10
● pour niveau d'exigence élevé selon SN 319205 000
Part des défaillances dangereuses
● pour niveau d'exigence faible selon SN 3192050 %
● pour niveau d'exigence élevé selon SN 3192050 %
Taux de défaillance [valeur FIT]
● pour niveau d'exigence faible selon SN 3192050 FIT
Valeur T1 pour intervalle du test périodique ou durée d'utilisation selon CEI 6150810 y
Exécution de l'affichage
● pour mise en état de commutationManette
Certificats/ homologations
General Product ApprovalDeclaration of Conformity

CCC

CSA

UL

KC

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest CertificatesMarine / Shipping

Miscellaneous

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

Marine / Shippingother

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

DNV-GL

Confirmation

Household and similar appliances

Railway

Vibration and Shock

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité
Caractéristiques diverses (par ex. durée de vie électrique, fréquence de commutation)
dernière modification :13-08-2020


Produit
Numéro d'article3RV2331-4SC10
Description d'articleDisjoncteurs de taille S2 pour ensembles démarreurs-moteurs Courant assigné 14 A Déclencheur de court-circuit 208 A Borne à vis pouvoir de coupure standard
Famille de produitDisjoncteurs SIRIUS 3RV2
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41E
Coefficient MetalLBP-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité1.056 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage62.00 x 147.00 x 167.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209946026
UPC804766236723
N° d'Export85362010
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5334
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 15.10.2014
Classe de produitC: products manufactured / produced to order, which cannot be reused or re-utilized nor may they be returned against credit.
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-04-01
eClass7.127-37-04-01
eClass827-37-04-01
eClass927-37-04-01
eClass9.127-37-04-01
ETIM4EC000074
ETIM5EC000074
ETIM6EC000074
ETIM7EC000074
IDEA44845
UNSPSC1539-12-16-01
