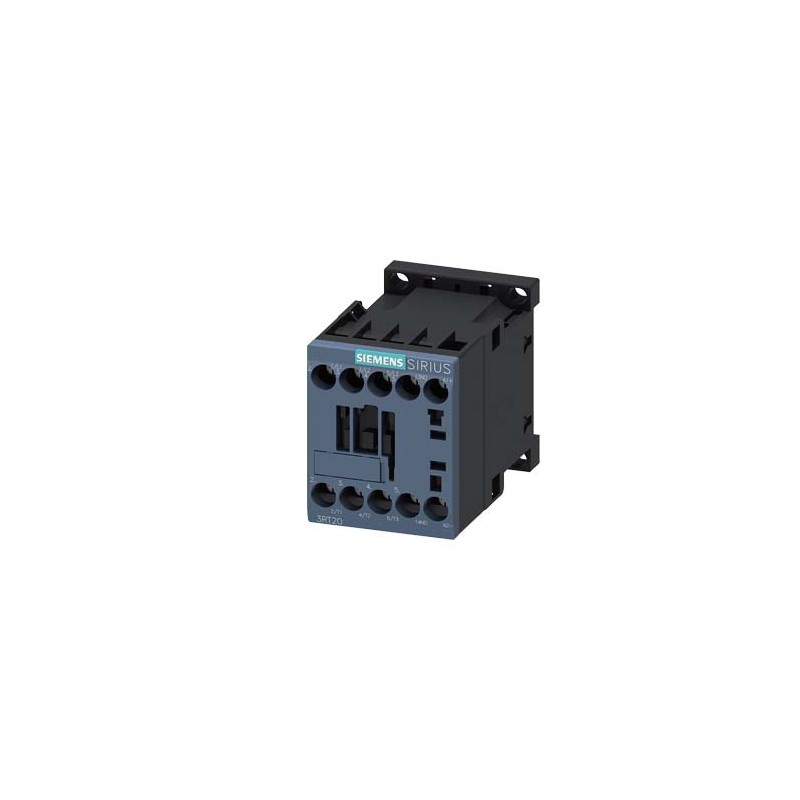

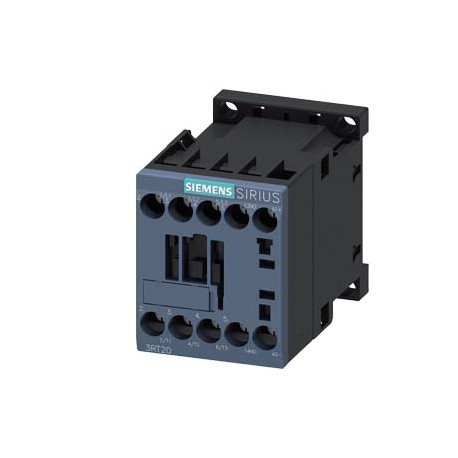

3RT2016-1FA41 SIEMENS Contacteur de puissance, AC-3 : 9 A, 4 kW / 400 V 1 NO, DC 12 V, avec diode intégré, 3.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RT2016-1FA41 SIEMENS Contacteur de puissance, AC-3 : 9 A, 4 kW / 400 V 1 NO, DC 12 V, avec diode intégré, 3..

3RT2016-1FA41

SIEMENS

Contacteur de puissance, AC-3 : 9 A, 4 kW / 400 V 1 NO, DC 12 V, avec diode intégré, 3 pôles, Taille S00, borne à vis

CONTAC., AC-3, 4KW / 400V, 1NA, DC 12V, C / DIODE INTÉGRÉE 3POL, BORNES À VIS TAILLE S00. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


Appareillage industriel basse tension > Contacteur de puissance pour courant alternatif

CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $63.83
Prix unitaire: $63.83

Quantité Prix
1+$63.83
2+$57.32
3+$52.62
4+$49.96
5+$48.94
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données techniques

Contacteur de puissance, AC-3 : 9 A, 4 kW / 400 V 1 NO, DC 12 V, avec diode intégré, 3 pôles, Taille S00, borne à vis
nom de marque produitSIRIUS
désignation du produitContacteur de puissance
désignation type de produit3RT2
Caractéristiques techniques générales
taille du contacteurS00
extension produit
● module de fonction pour la communicationNon
● bloc de contacts auxiliairesOui
puissance dissipée [W] pour la valeur assignée du courant
● pour AC à chaud2,1 W
● pour AC à chaud par pôle0,7 W
● sans la part de courant de charge typique4 W
tension d'isolement
● du circuit principal pour degré de pollution 3 valeur assignée690 V
● du circuit auxiliaire pour degré de pollution 3 valeur assignée690 V
tension de tenue aux chocs
● du circuit principal valeur assignée6 kV
● du circuit auxiliaire valeur assignée6 kV
tension max. admissible pour séparation de protection entre bobine et contacts principaux selon EN 60947-1400 V
tenue aux chocs pour chocs rectangulaires
● pour DC6,7g / 5 ms, 4,2g / 10 ms
tenue aux chocs pour chocs sinusoïdaux
● pour DC10,5g / 5 ms, 6,6g / 10 ms
durée de vie mécanique (cycles de manœuvre)
● du contacteur typique30 000 000
● du contacteur avec bloc de contacts auxiliaires compatible avec l'électronique intégrée typique5 000 000
● du contacteur avec bloc de contacts auxiliaires intégré typique10 000 000
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)10/01/2009
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-55 ... +80 °C
humidité relative min.10 %
humidité relative pour 55 °C selon IEC 60068-2-30 max.95 %
Circuit principal
nombre de pôles pour circuit principal3
nombre de contacts NO pour contacts principaux3
tension d'emploi
● pour AC-3 valeur assignée max.690 V
● pour AC-3e valeur assignée max.690 V
courant d'emploi
● pour AC-1 pour 400 V pour température ambiante 40 °C valeur assignée22 A
● pour AC-1
— jusqu'à 690 V pour température ambiante 40 °C valeur assignée22 A
— jusqu'à 690 V pour température ambiante 60 °C valeur assignée20 A
● pour AC-3
— pour 400 V valeur assignée9 A
— pour 500 V valeur assignée7,7 A
— pour 690 V valeur assignée6,7 A
● pour AC-3e
— pour 400 V valeur assignée9 A
— pour 500 V valeur assignée7,7 A
— pour 690 V valeur assignée6,7 A
● pour AC-4 pour 400 V valeur assignée8,5 A
● pour AC-5a jusqu'à 690 V valeur assignée19,4 A
● pour AC-5b jusqu'à 400 V valeur assignée7,4 A
● pour AC-6a
— jusqu'à 230 V pour une valeur de crête de courant n=20 valeur assignée5,3 A
— jusqu'à 400 V pour une valeur de crête de courant n=20 valeur assignée5,3 A
— jusqu'à 500 V pour une valeur de crête de courant n=20 valeur assignée5,3 A
— jusqu'à 690 V pour une valeur de crête de courant n=20 valeur assignée5 A
● pour AC-6a
— jusqu'à 230 V pour une valeur de crête de courant n=30 valeur assignée3,5 A
— jusqu'à 400 V pour une valeur de crête de courant n=30 valeur assignée3,5 A
— jusqu'à 500 V pour une valeur de crête de courant n=30 valeur assignée3,6 A
— jusqu'à 690 V pour une valeur de crête de courant n=30 valeur assignée3,3 A
section minimale dans le circuit principal pour une valeur assignée AC-1 maximale4 mm²
courant d'emploi pour env. 200000 cycles de manœuvre pour AC-4
● pour 400 V valeur assignée4,1 A
● pour 690 V valeur assignée3,3 A
courant d'emploi
● pour 1 circuit de courant pour DC-1
— pour 24 V valeur assignée20 A
— pour 110 V valeur assignée2,1 A
— pour 220 V valeur assignée0,8 A
— pour 440 V valeur assignée0,6 A
— pour 600 V valeur assignée0,6 A
● pour 2 circuits de courant en série pour DC-1
— pour 24 V valeur assignée20 A
— pour 110 V valeur assignée12 A
— pour 220 V valeur assignée1,6 A
— pour 440 V valeur assignée0,8 A
— pour 600 V valeur assignée0,7 A
● pour 3 circuits de courant en série pour DC-1
— pour 24 V valeur assignée20 A
— pour 110 V valeur assignée20 A
— pour 220 V valeur assignée20 A
— pour 440 V valeur assignée1,3 A
— pour 600 V valeur assignée1 A
● pour 1 circuit de courant pour DC-3 pour DC-5
— pour 24 V valeur assignée20 A
— pour 110 V valeur assignée0,1 A
● pour 2 circuits de courant en série pour DC-3 pour DC-5
— pour 24 V valeur assignée20 A
— pour 110 V valeur assignée0,35 A
● pour 3 circuits de courant en série pour DC-3 pour DC-5
— pour 24 V valeur assignée20 A
— pour 110 V valeur assignée20 A
— pour 220 V valeur assignée1,5 A
— pour 440 V valeur assignée0,2 A
— pour 600 V valeur assignée0,2 A
puissance d'emploi
● pour AC-2 pour 400 V valeur assignée4 kW
● pour AC-3
— pour 230 V valeur assignée2,2 kW
— pour 400 V valeur assignée4 kW
— pour 500 V valeur assignée4 kW
— pour 690 V valeur assignée5,5 kW
● pour AC-3e
— pour 230 V valeur assignée2,2 kW
— pour 400 V valeur assignée4 kW
— pour 500 V valeur assignée4 kW
— pour 690 V valeur assignée5 kW
puissance d'emploi pour env. 200000 cycles de manœuvre pour AC-4
● pour 400 V valeur assignée2 kW
● pour 690 V valeur assignée2,5 kW
puissance apparente d'emploi pour AC-6a
● jusqu'à 230 V pour une valeur de crête de courant n=20 valeur assignée2 kVA
● jusqu'à 400 V pour une valeur de crête de courant n=20 valeur assignée3,6 kVA
● jusqu'à 500 V pour une valeur de crête de courant n=20 valeur assignée4,6 kVA
● jusqu'à 690 V pour une valeur de crête de courant n=20 valeur assignée5,9 kVA
puissance apparente d'emploi pour AC-6a
● jusqu'à 230 V pour une valeur de crête de courant n=30 valeur assignée1,3 kVA
● jusqu'à 400 V pour une valeur de crête de courant n=30 valeur assignée2,4 kVA
● jusqu'à 500 V pour une valeur de crête de courant n=30 valeur assignée3,1 kVA
● jusqu'à 690 V pour une valeur de crête de courant n=30 valeur assignée4 kVA
courant de courte durée admissible à froid jusqu'à 40 °C
● limité à 1 s commutation sans courant max.155 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
● limité à 5 s commutation sans courant max.111 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
● limité à 10 s commutation sans courant max.86 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
● limité à 30 s commutation sans courant max.66 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
● limité à 60 s commutation sans courant max.55 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
fréquence de commutation à vide
● pour DC10 000 1/h
fréquence de manœuvres
● pour AC-1 max.1 000 1/h
● pour AC-2 max.750 1/h
● pour AC-3 max.750 1/h
● pour AC-3e max.750 1/h
● pour AC-4 max.250 1/h
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC
● valeur assignée12 V
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine pour DC
● valeur initiale0,8
● valeur finale1,1
version du limiteur de surtensiondiode
puissance d'appel de la bobine pour DC4 W
puissance de maintien de la bobine pour DC4 W
retard à la fermeture
● pour DC30 ... 100 ms
retard à l'ouverture
● pour DC38 ... 65 ms
durée de l'arc10 ... 15 ms
version de la commande du mécanisme de commandeStandard A1 - A2
Circuit auxiliaire
nombre de contacts NO pour contacts auxiliaires à commutation instantanée1
courant d'emploi pour AC-12 max.10 A
courant d'emploi pour AC-15
● pour 230 V valeur assignée10 A
● pour 400 V valeur assignée3 A
● pour 500 V valeur assignée2 A
● pour 690 V valeur assignée1 A
courant d'emploi pour DC-12
● pour 24 V valeur assignée10 A
● pour 48 V valeur assignée6 A
● pour 60 V valeur assignée6 A
● pour 110 V valeur assignée3 A
● pour 125 V valeur assignée2 A
● pour 220 V valeur assignée1 A
● pour 600 V valeur assignée0,15 A
courant d'emploi pour DC-13
● pour 24 V valeur assignée10 A
● pour 48 V valeur assignée2 A
● pour 60 V valeur assignée2 A
● pour 110 V valeur assignée1 A
● pour 125 V valeur assignée0,9 A
● pour 220 V valeur assignée0,3 A
● pour 600 V valeur assignée0,1 A
fiabilité de contact des contacts auxiliairesune commutation défaillante sur 100 millions (17 V, 1 mA)
Caractéristiques assignées UL/CSA
courant de pleine charge (FLA) pour moteur courant alternatif 3 phases
● pour 480 V valeur assignée7,6 A
● pour 600 V valeur assignée9 A
puissance mécanique fournie [hp]
● pour moteur courant alternatif 1 phase
— pour 110/120 V valeur assignée0,33 hp
— pour 230 V valeur assignée1 hp
● pour moteur courant alternatif 3 phases
— pour 200/208 V valeur assignée2 hp
— pour 220/230 V valeur assignée3 hp
— pour 460/480 V valeur assignée5 hp
— pour 575/600 V valeur assignée7,5 hp
capacité de charge des contacts auxiliaires selon ULA600 / Q600
Protection contre les courts-circuits
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal
— pour coordination de type 1 nécessairegG: 35A (690V,100kA), aM: 20A (690V,100kA), BS88: 35A (415V,80kA)
— pour coordination de type 2 nécessairegG: 20A (690V, 100kA), aM: 16A (690V, 100kA), BS88: 20A (415V, 80kA)
● pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessairegG: 10 A (500 V, 1 kA)
Montage/ fixation/ dimensions
position de montageAvec niveau de montage vertical, orientable à +/-180°, avec niveau de montage vertical, pivotant vers l'avant et l'arrière à +/- 22,5°
type de fixationfixation par vis et par encliquetage sur rail DIN symétrique 35 mm selon DIN EN 60715
● montage en sérieOui
hauteur58 mm
largeur45 mm
profondeur73 mm
distance à respecter
● lors du montage en série
— vers l'avant10 mm
— vers le haut10 mm
— vers le bas10 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant10 mm
— vers le haut10 mm
— vers le côté6 mm
— vers le bas10 mm
● aux pièces sous tension
— vers l'avant10 mm
— vers le haut10 mm
— vers le bas10 mm
— vers le côté6 mm
Raccordements/ Bornes
version du raccordement électrique
● pour circuit principalraccordement à vis
● pour circuits auxiliaire et de commanderaccordement à vis
● au contacteur pour contacts auxiliairesBornes à vis
● de la bobineBornes à vis
type de sections de câble raccordables
● pour contacts principaux
— âme massive2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— âme massive ou multibrin2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— âme souple avec embouts2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● pour câbles AWG pour contacts principaux2x (20 ... 16), 2x (18 ... 14), 2x 12
section de câble raccordable pour contacts principaux
● âme massive0,5 ... 4 mm²
● multibrin0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
section de câble raccordable pour contacts auxiliaires
● âme massive ou multibrin0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive ou multibrin2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— âme souple avec embouts2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● pour câbles AWG pour contacts auxiliaires2x (20 ... 16), 2x (18 ... 14), 2x 12
numéro AWG comme section codée de câble raccordable
● pour contacts principaux20 ... 12
● pour contacts auxiliaires20 ... 12
Sécurité
fonction produit
● contact miroir selon IEC 60947-4-1Oui; avec 3RH29
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000
pourcentage de défaillances dangereuses
● pour niveau d'exigence faible selon SN 3192040 %
● pour niveau d'exigence élevé selon SN 3192073 %
taux de défaillance [valeur FIT] pour niveau d'exigence faible selon SN 31920100 FIT
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts en cas de contact vertical par l'avant
compatibilité d'utilisation
● mise en marche de sécuritéOui
● coupure de sécuritéOui
Certificats/ homologations

Téléchargements et manuels

General Product Approval

CSA

Confirmation

CCC

UL

KC

EAC

EMCFunctional Safety/Safety of MachineryDeclaration of ConformityTest Certificates

RCM

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

Marine / Shipping

ABS (American Bureau of Shipping)

BV / Bureau Veritas

DNV / Det Norske Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / ShippingotherDangerous Good

RMRS / Russian Maritime Register

Confirmation

Household and similar appliances

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité
Caractéristiques diverses (par ex. durée de vie électrique, fréquence de commutation)
dernière modification :15/02/2022
Date
13/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RT2016-1FA41
Description d'articleContacteur de puissance, AC-3 : 9 A, 4 kW / 400 V 1 NO, DC 12 V, avec diode intégré, 3 pôles, Taille S00, borne à vis
Famille de produitContacteurs SIRIUS 3RT, 3 pôles jusqu'à 250 kW
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41B
Coefficient MetalLDP-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)200 Jour(s)
Poids Net par quantité0.299 kg
Dimension emballage50.00 x 82.00 x 63.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621013398
UPCIndisponible.
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5330
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2009
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-10-03
eClass7.127-37-10-03
eClass827-37-10-03
eClass927-37-10-03
eClass9.127-37-10-03
ETIM5EC000066
ETIM6EC000066
ETIM7EC000066
ETIM8EC000066
IDEA44755
UNSPSC1539-12-15-29

Données ETIM

ETIM: EC000066 - Contacteur de puissance pour courant alternatif

Valeur Unité
puissance de fonctionnement nominale CA-4, 400 V (EF008496) -kW
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '12']V
type de tension d'actionnement (EF008242) DC
courant de fonctionnement nominal CA-1, 400 V (EF001393) 22A
courant de fonctionnement nominal CA-3, 400 V (EF001392) 9A
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 4.0kW
courant de fonctionnement nominal CA-4, 400 V (EF008495) 8.5A
puissance de fonctionnement nominale NEMA (EF011960) 3.67749375kW
adapté à un montage sur rail (EF001126) true
nombre de contacts auxiliaires à fermeture (EF001376) 1
nombre de contacts auxiliaires à ouverture (EF001377) -
type de raccordement du circuit principal (EF006819) raccordement à vis
nombre de contacts ouverture en tant que contacts principaux (EF001375) -
nombre de contacts à fermeture en tant que contacts principaux (EF001374) 3
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V


Datasheet - PDF

▲
Titre: Taille: Type:
3RT2016-1FA41 3RT2016-1FA41 FR_3RT2016-1FA41.pdf 314 Kbytes 3RT2016-1FA41 3RT2016-1FA41 FR_3RT2016-1FA41.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
