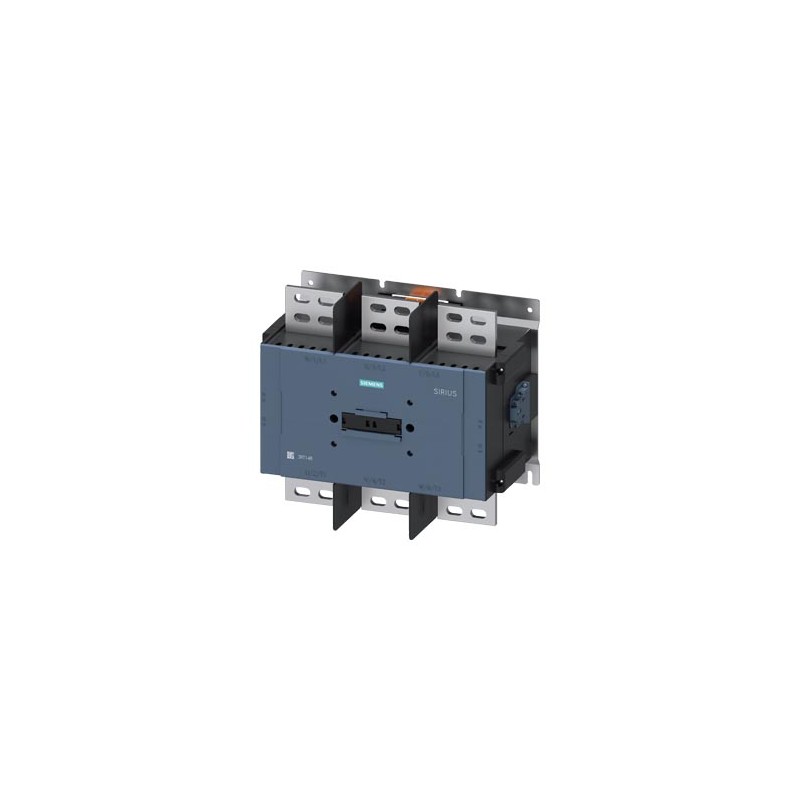

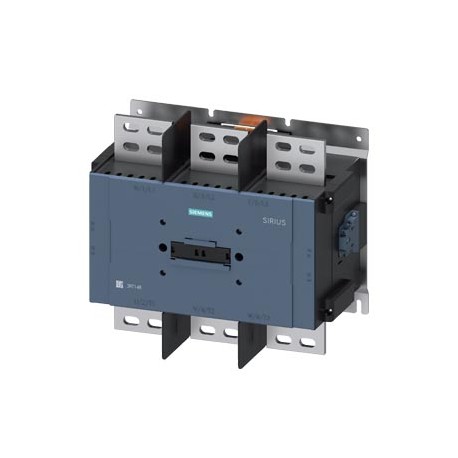

3RT1485-6AP36 SIEMENS Contacteur de puissance, AC-1 1700A, 3 pôles CA (50...60 Hz) / commande CC 100 ... 240.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RT1485-6AP36 SIEMENS Contacteur de puissance, AC-1 1700A, 3 pôles CA (50...60 Hz) / commande CC 100 ... 240..

3RT1485-6AP36

SIEMENS

Contacteur de puissance, AC-1 1700A, 3 pôles CA (50...60 Hz) / commande CC 100 ... 240 V CA / 100...220 V CC Entraînement: électronique Contacts auxiliaires 2 NO + 2 NF Raccordement par barres Interrupteurs auxiliaires et bornes de bobine dans bornes à vis

Contacteur d’alimentation, AC-1 1700 A, 3 pôles AC (50...60 Hz)/DC contrôle 100-240 V AC / 100-220 V DC Drive: blocs de contact auxiliaires électroniques 2 NA + 2 NC barres connexions blocs de contact auxiliaires et connexions de bobine en version vissable

Plus de détails


CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $7,464.07
Prix unitaire: $7,464.07

Quantité Prix
1+$7,464.07
2+$7,464.08
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Contacteur de puissance, AC-1 1700A, 3 pôles CA (50...60 Hz) / commande CC 100 ... 240 V CA / 100...220 V CC Entraînement: électronique Contacts auxiliaires 2 NO + 2 NF Raccordement par barres Interrupteurs auxiliaires et bornes de bobine dans bornes à vis
nom de marque produitSIRIUS
désignation du produitContacteur
désignation type de produit3RT14
Caractéristiques techniques générales
extension produit
● module de fonction pour la communicationNon
● bloc de contacts auxiliairesOui
puissance dissipée [W] pour la valeur assignée du courant
● pour AC à chaud660 W
● pour AC à chaud par pôle220 W
● sans la part de courant de charge typique11 W
tension d'isolement
● du circuit principal pour degré de pollution 3 valeur assignée1 000 V
● du circuit auxiliaire pour degré de pollution 3 valeur assignée600 V
tension de tenue aux chocs
● du circuit principal valeur assignée8 kV
● du circuit auxiliaire valeur assignée6 kV
tenue aux chocs pour chocs sinusoïdaux
● pour AC8g / 11 ms
● pour DC8g / 11 ms
durée de vie mécanique (cycles de manœuvre)
● du contacteur typique500 000
Directive RoHS (date)03/27/2020
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +55 °C
● à l'entreposage-40 ... +80 °C
humidité relative min.10 %
humidité relative pour 55 °C selon IEC 60068-2-30 max.95 %
Circuit principal
nombre de pôles pour circuit principal3
nombre de contacts NO pour contacts principaux3
nombre de contacts NF pour contacts principaux0
type de tension pour circuit principalCA
courant d'emploi
● pour AC-1
— jusqu'à 690 V pour température ambiante 40 °C valeur assignée1 700 A
— jusqu'à 690 V pour température ambiante 55 °C valeur assignée1 700 A
— jusqu'à 1000 V pour température ambiante 40 °C valeur assignée1 700 A
— jusqu'à 1000 V pour température ambiante 55 °C valeur assignée1 700 A
section minimale dans le circuit principal pour une valeur assignée AC-1 maximale1 500 mm²
fréquence de commutation à vide
● pour AC300 1/h
● pour DC300 1/h
fréquence de manœuvres pour AC-1 max.300 1/h
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeAC/DC
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée100 ... 240 V
● pour 60 Hz valeur assignée100 ... 240 V
tension d'alimentation de commande pour DC
● valeur assignée100 ... 220 V
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine pour DC
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine pour AC
● pour 50 Hz0,85 ... 1,1
● pour 60 Hz0,85 ... 1,1
version du limiteur de surtensionà varistance
puissance apparente à rotor bloqué de la bobine pour AC
● pour 50 Hz1 800 VA
● pour 60 Hz1 800 VA
puissance apparente de maintien de la bobine pour AC
● pour 50 Hz33 VA
● pour 60 Hz33 VA
puissance d'appel de la bobine pour DC2 800 W
puissance de maintien de la bobine pour DC11 W
retard à la fermeture
● pour AC80 ms
● pour DC80 ms
retard à l'ouverture
● pour AC70 ms
● pour DC70 ms
version de la commande du mécanisme de commandeStandard A1 - A2
Circuit auxiliaire
nombre de contacts NF pour contacts auxiliaires2
● rapportable4
● à commutation instantanée2
nombre de contacts NO pour contacts auxiliaires2
● rapportable4
● à commutation instantanée2
courant d'emploi pour AC-12 max.16 A
courant d'emploi pour AC-15
● pour 230 V valeur assignée3 A
● pour 400 V valeur assignée1,5 A
● pour 500 V valeur assignée1,4 A
courant d'emploi pour DC-13
● pour 48 V valeur assignée2 A
● pour 60 V valeur assignée2 A
● pour 110 V valeur assignée1 A
● pour 125 V valeur assignée0,55 A
● pour 220 V valeur assignée0,27 A
● pour 600 V valeur assignée0,1 A
Protection contre les courts-circuits
fonction produit protection contre les courts-circuitsNon
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal
— pour coordination de type 2 nécessaireaR: 2200 A (1000 V, 42 kA)
● pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessairegG: 16 A (600 V, 1 kA)
Montage/ fixation/ dimensions
position de montagepivotant à +/-30° sur surface de montage verticale, inclinable de +/- 30° vers l'avant et vers l'arrière sur surface de montage verticale
type de fixationfixation par vis
● montage en sérieNon
hauteur403 mm
largeur431 mm
profondeur246 mm
distance à respecter
● aux pièces mises à la terre
— vers l'avant245 mm
— vers le côté215 mm
poids net34,6 kg
Raccordements/ Bornes
version du raccordement électrique
● pour circuit principalraccordement par barre
● pour circuits auxiliaire et de commanderaccordement à vis
● au contacteur pour contacts auxiliairesBornes à vis
● de la bobineBornes à vis
largeur des barres de raccordement103 mm
épaisseur des barres de raccordement10 mm
diamètre des trous15 mm
section de câble raccordable pour contacts auxiliaires
● âme massive ou multibrin1 ... 2,5 mm²
● âme souple avec embouts1 ... 2,5 mm²
type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive2x (1 ... 2,5 mm²)
— âme massive ou multibrin2x (1 ... 2,5 mm²)
— âme souple avec embouts2x (1 ... 2,5 mm²)
● pour câbles AWG pour contacts auxiliaires2x (16 ... 14)
Sécurité
fonction produit
● contact miroir selon IEC 60947-4-1Oui
● manœuvre effectuée positivement selon IEC 60947-5-1Non
degré de protection IP face avant selon IEC 60529IP00
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CCC

Confirmation

UL

EAC

RCM

UK Declaration of Conformity

Declaration of ConformityotherRailway

EC/EU-Declaration of Conformity

Confirmation

Miscellaneous

Special Test Certificate

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité
Caractéristiques diverses (par ex. durée de vie électrique, fréquence de commutation)
dernière modification :15/03/2022
Date
09/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RT1485-6AP36
Description d'articleContacteur de puissance, AC-1 1700A, 3 pôles CA (50...60 Hz) / commande CC 100 ... 240 V CA / 100...220 V CC Entraînement: électronique Contacts auxiliaires 2 NO + 2 NF Raccordement par barres Interrupteurs auxiliaires et bornes de bobine dans bornes à vis
Famille de produitContacteurs SIRIUS 3RT.4 pour charges à inductivité faible ou nulle (AC-1), 3 pôles, jusqu'à 2 650 A
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41B
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité40.000 kg
Dimension emballage500.00 x 450.00 x 300.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621054766
UPC195125051355
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit2234
Group CodeR711
Pays d'origineCorée du Sud
Conformité à la directive RoHSConforme directive RoHS depuis :: 27.03.2020
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-10-03
eClass7.127-37-10-03
eClass827-37-10-03
eClass927-37-10-03
eClass9.127-37-10-03
ETIM5EC000066
ETIM6EC000066
ETIM7EC000066
ETIM8EC000066
IDEA44755
UNSPSC1539-12-15-29
