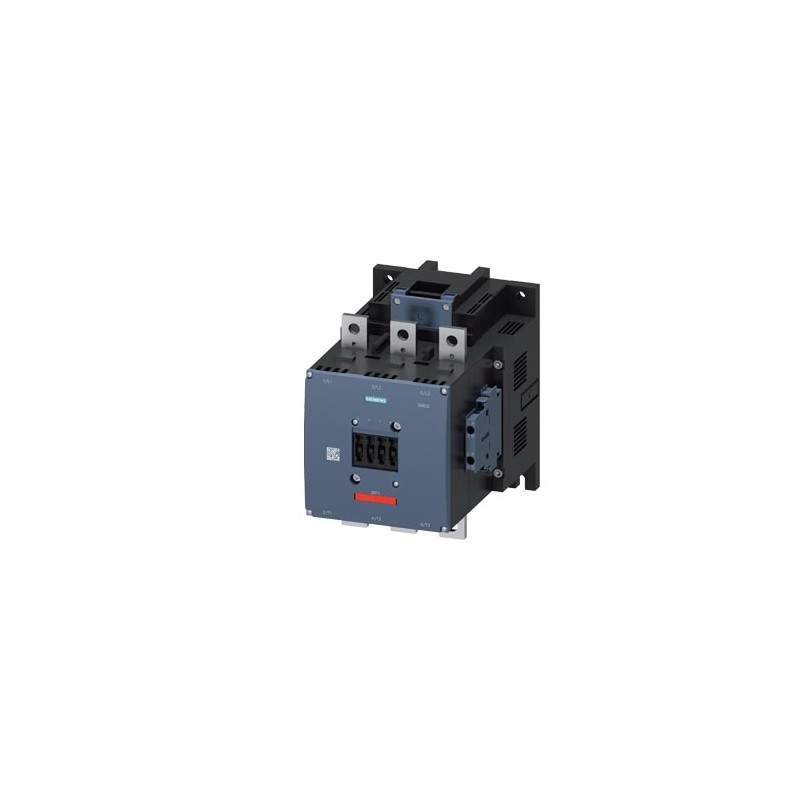

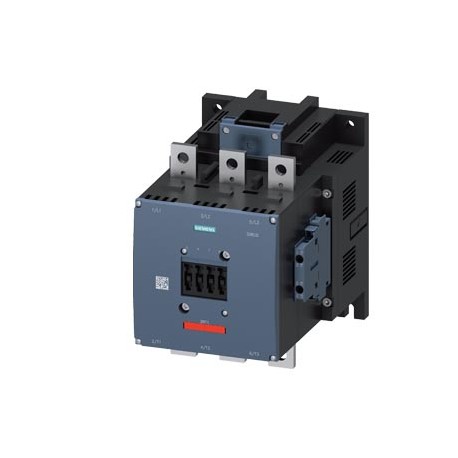

3RT1075-6AP36-3PA0 SIEMENS contacteur de puissance, AC-3 400A, 200kW / 400V AC (50-60 Hz) / commande par cou.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RT1075-6AP36-3PA0 SIEMENS contacteur de puissance, AC-3 400A, 200kW / 400V AC (50-60 Hz) / commande par cou..

3RT1075-6AP36-3PA0

SIEMENS

contacteur de puissance, AC-3 400A, 200kW / 400V AC (50-60 Hz) / commande par courant continu 220-240 V AC / DC contacts auxiliaires 2 NO + 2 NF 3 pôles, taille S12 raccordement par barres entraînement : conventionnel borne à vis interrupteur aux. non amovible, DIN 50012

CONTACTEUR, 200KW / 400V / AC-3 AC (40 ...60HZ) / ACCIONAM. CONTACTS DC UC 220-240V AUX. 2NA+2NC 3 PÔLES, TAILLE S12 CONEX. ACTION DES BARRES.: CONEX CONVENTIONNEL. P/VIS .. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $1,633.17
Prix unitaire: $1,633.17

Quantité Prix
1+$1,633.17
2+$1,633.18
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

contacteur de puissance, AC-3 400A, 200kW / 400V AC (50-60 Hz) / commande par courant continu 220-240 V AC / DC contacts auxiliaires 2 NO + 2 NF 3 pôles, taille S12 raccordement par barres entraînement : conventionnel borne à vis interrupteur aux. non amovible, DIN 50012
nom de marque produitSIRIUS
désignation du produitContacteur de puissance
désignation type de produit3RT1
Caractéristiques techniques générales
taille du contacteurS12
extension produit
● module de fonction pour la communicationNon
● bloc de contacts auxiliairesOui
puissance dissipée [W] pour la valeur assignée du courant
● pour AC à chaud105 W
● pour AC à chaud par pôle35 W
● sans la part de courant de charge typique10 W
tension d'isolement
● du circuit principal pour degré de pollution 3 valeur assignée1 000 V
● du circuit auxiliaire pour degré de pollution 3 valeur assignée500 V
tension de tenue aux chocs
● du circuit principal valeur assignée8 kV
● du circuit auxiliaire valeur assignée6 kV
tension max. admissible pour séparation de protection entre bobine et contacts principaux selon EN 60947-1690 V
tenue aux chocs pour chocs rectangulaires
● pour AC8,5g / 5 ms, 4,2g / 10 ms
● pour DC8,5g / 5 ms, 4,2g / 10 ms
tenue aux chocs pour chocs sinusoïdaux
● pour AC13,4g / 5 ms, 6,5g / 10 ms
● pour DC13,4g / 5 ms, 6,5g / 10 ms
durée de vie mécanique (cycles de manœuvre)
● du contacteur typique10 000 000
● du contacteur avec bloc de contacts auxiliaires compatible avec l'électronique intégrée typique5 000 000
● du contacteur avec bloc de contacts auxiliaires intégré typique10 000 000
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)05/01/2012
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-55 ... +80 °C
humidité relative min.10 %
humidité relative pour 55 °C selon IEC 60068-2-30 max.95 %
Circuit principal
nombre de pôles pour circuit principal3
nombre de contacts NO pour contacts principaux3
tension d'emploi
● pour AC-3 valeur assignée max.1 000 V
● pour AC-3e valeur assignée max.1 000 V
courant d'emploi
● pour AC-1 pour 400 V pour température ambiante 40 °C valeur assignée430 A
● pour AC-1
— jusqu'à 690 V pour température ambiante 40 °C valeur assignée430 A
— jusqu'à 690 V pour température ambiante 60 °C valeur assignée400 A
— jusqu'à 1000 V pour température ambiante 40 °C valeur assignée200 A
— jusqu'à 1000 V pour température ambiante 60 °C valeur assignée200 A
● pour AC-3
— pour 400 V valeur assignée400 A
— pour 500 V valeur assignée400 A
— pour 690 V valeur assignée400 A
— pour 1000 V valeur assignée180 A
● pour AC-3e
— pour 400 V valeur assignée400 A
— pour 500 V valeur assignée400 A
— pour 690 V valeur assignée400 A
— pour 1000 V valeur assignée180 A
● pour AC-4 pour 400 V valeur assignée350 A
● pour AC-5a jusqu'à 690 V valeur assignée378 A
● pour AC-5b jusqu'à 400 V valeur assignée332 A
● pour AC-6a
— jusqu'à 230 V pour une valeur de crête de courant n=20 valeur assignée395 A
— jusqu'à 400 V pour une valeur de crête de courant n=20 valeur assignée395 A
— jusqu'à 500 V pour une valeur de crête de courant n=20 valeur assignée395 A
— jusqu'à 690 V pour une valeur de crête de courant n=20 valeur assignée395 A
— jusqu'à 1000 V pour une valeur de crête de courant n=20 valeur assignée180 A
● pour AC-6a
— jusqu'à 230 V pour une valeur de crête de courant n=30 valeur assignée264 A
— jusqu'à 400 V pour une valeur de crête de courant n=30 valeur assignée264 A
— jusqu'à 500 V pour une valeur de crête de courant n=30 valeur assignée264 A
— jusqu'à 690 V pour une valeur de crête de courant n=30 valeur assignée264 A
— jusqu'à 1000 V pour une valeur de crête de courant n=30 valeur assignée180 A
section minimale dans le circuit principal pour une valeur assignée AC-1 maximale300 mm²
courant d'emploi pour env. 200000 cycles de manœuvre pour AC-4
● pour 400 V valeur assignée150 A
● pour 690 V valeur assignée135 A
courant d'emploi
● pour 1 circuit de courant pour DC-1
— pour 24 V valeur assignée400 A
— pour 110 V valeur assignée33 A
— pour 220 V valeur assignée3,8 A
— pour 440 V valeur assignée0,9 A
— pour 600 V valeur assignée0,6 A
● pour 2 circuits de courant en série pour DC-1
— pour 24 V valeur assignée400 A
— pour 110 V valeur assignée400 A
— pour 220 V valeur assignée400 A
— pour 440 V valeur assignée4 A
— pour 600 V valeur assignée2 A
● pour 3 circuits de courant en série pour DC-1
— pour 24 V valeur assignée400 A
— pour 110 V valeur assignée400 A
— pour 220 V valeur assignée400 A
— pour 440 V valeur assignée11 A
— pour 600 V valeur assignée5,2 A
● pour 1 circuit de courant pour DC-3 pour DC-5
— pour 24 V valeur assignée400 A
— pour 110 V valeur assignée3 A
— pour 220 V valeur assignée0,6 A
— pour 440 V valeur assignée0,18 A
— pour 600 V valeur assignée0,125 A
● pour 2 circuits de courant en série pour DC-3 pour DC-5
— pour 24 V valeur assignée400 A
— pour 110 V valeur assignée400 A
— pour 220 V valeur assignée2,5 A
— pour 440 V valeur assignée0,65 A
— pour 600 V valeur assignée0,37 A
● pour 3 circuits de courant en série pour DC-3 pour DC-5
— pour 24 V valeur assignée400 A
— pour 110 V valeur assignée400 A
— pour 220 V valeur assignée400 A
— pour 440 V valeur assignée1,4 A
— pour 600 V valeur assignée0,75 A
puissance d'emploi
● pour AC-2 pour 400 V valeur assignée200 kW
● pour AC-3
— pour 230 V valeur assignée132 kW
— pour 400 V valeur assignée200 kW
— pour 500 V valeur assignée250 kW
— pour 690 V valeur assignée400 kW
— pour 1000 V valeur assignée250 kW
● pour AC-3e
— pour 230 V valeur assignée132 kW
— pour 400 V valeur assignée200 kW
— pour 500 V valeur assignée250 kW
— pour 690 V valeur assignée400 kW
— pour 1000 V valeur assignée250 kW
puissance d'emploi pour env. 200000 cycles de manœuvre pour AC-4
● pour 400 V valeur assignée85 kW
● pour 690 V valeur assignée133 kW
puissance apparente d'emploi pour AC-6a
● jusqu'à 230 V pour une valeur de crête de courant n=20 valeur assignée150 000 kVA
● jusqu'à 400 V pour une valeur de crête de courant n=20 valeur assignée270 000 VA
● jusqu'à 500 V pour une valeur de crête de courant n=20 valeur assignée340 000 VA
● jusqu'à 690 V pour une valeur de crête de courant n=20 valeur assignée470 000 VA
● jusqu'à 1000 V pour une valeur de crête de courant n=20 valeur assignée310 000 VA
puissance apparente d'emploi pour AC-6a
● jusqu'à 230 V pour une valeur de crête de courant n=30 valeur assignée100 000 VA
● jusqu'à 400 V pour une valeur de crête de courant n=30 valeur assignée180 000 VA
● jusqu'à 500 V pour une valeur de crête de courant n=30 valeur assignée220 000 VA
● jusqu'à 690 V pour une valeur de crête de courant n=30 valeur assignée310 000 VA
● jusqu'à 1000 V pour une valeur de crête de courant n=30 valeur assignée310 000 VA
courant de courte durée admissible à froid jusqu'à 40 °C
● limité à 1 s commutation sans courant max.6 600 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
● limité à 5 s commutation sans courant max.5 761 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
● limité à 10 s commutation sans courant max.4 143 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
● limité à 30 s commutation sans courant max.2 635 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
● limité à 60 s commutation sans courant max.2 088 A; Utiliser une section minimale correspondant à la valeur assignée AC-1
fréquence de commutation à vide
● pour AC2 000 1/h
● pour DC2 000 1/h
fréquence de manœuvres
● pour AC-1 max.700 1/h
● pour AC-2 max.200 1/h
● pour AC-3 max.500 1/h
● pour AC-3e max.500 1/h
● pour AC-4 max.130 1/h
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeAC/DC
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée220 ... 240 V
● pour 60 Hz valeur assignée220 ... 240 V
tension d'alimentation de commande pour DC
● valeur assignée220 ... 240 V
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine pour DC
● valeur initiale0,8
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine pour AC
● pour 50 Hz0,8 ... 1,1
● pour 60 Hz0,8 ... 1,1
version du limiteur de surtensionà varistance
puissance apparente à rotor bloqué de la bobine pour AC
● pour 50 Hz830 VA
● pour 60 Hz830 VA
Cos phi inductif pour puissance d'appel de la bobine
● pour 50 Hz0,9
● pour 60 Hz0,9
puissance apparente de maintien de la bobine pour AC
● pour 50 Hz9,2 VA
● pour 60 Hz9,2 VA
Cos phi inductif pour puissance de maintien de la bobine
● pour 50 Hz0,9
● pour 60 Hz0,9
puissance d'appel de la bobine pour DC920 W
puissance de maintien de la bobine pour DC10 W
retard à la fermeture
● pour AC45 ... 100 ms
● pour DC45 ... 100 ms
retard à l'ouverture
● pour AC60 ... 100 ms
● pour DC60 ... 100 ms
durée de l'arc10 ... 15 ms
version de la commande du mécanisme de commandeStandard A1 - A2
Circuit auxiliaire
nombre de contacts NF pour contacts auxiliaires à commutation instantanée2
nombre de contacts NO pour contacts auxiliaires à commutation instantanée2
courant d'emploi pour AC-12 max.10 A
courant d'emploi pour AC-15
● pour 230 V valeur assignée6 A
● pour 400 V valeur assignée3 A
● pour 500 V valeur assignée2 A
● pour 690 V valeur assignée1 A
courant d'emploi pour DC-12
● pour 24 V valeur assignée10 A
● pour 48 V valeur assignée6 A
● pour 60 V valeur assignée6 A
● pour 110 V valeur assignée3 A
● pour 125 V valeur assignée2 A
● pour 220 V valeur assignée1 A
● pour 600 V valeur assignée0,15 A
courant d'emploi pour DC-13
● pour 24 V valeur assignée10 A
● pour 48 V valeur assignée2 A
● pour 60 V valeur assignée2 A
● pour 110 V valeur assignée1 A
● pour 125 V valeur assignée0,9 A
● pour 220 V valeur assignée0,3 A
● pour 600 V valeur assignée0,1 A
fiabilité de contact des contacts auxiliairesune commutation défaillante sur 100 millions (17 V, 1 mA)
Caractéristiques assignées UL/CSA
courant de pleine charge (FLA) pour moteur courant alternatif 3 phases
● pour 480 V valeur assignée361 A
● pour 600 V valeur assignée382 A
puissance mécanique fournie [hp]
● pour moteur courant alternatif 3 phases
— pour 200/208 V valeur assignée125 hp
— pour 220/230 V valeur assignée150 hp
— pour 460/480 V valeur assignée300 hp
— pour 575/600 V valeur assignée400 hp
capacité de charge des contacts auxiliaires selon ULA600 / Q600
Protection contre les courts-circuits
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal
— pour coordination de type 1 nécessairegG: 630 A (690 V, 100 kA)
— pour coordination de type 2 nécessairegG: 500 A (690 V, 100 kA), aM: 400 A (690 V, 50 kA), BS88: 450 A (415 V, 50 kA)
● pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessairegG: 10 A (500 V, 1 kA)
Montage/ fixation/ dimensions
position de montagepossibilité de rotation de +/-90° en cas de niveau de montage vertical, basculement de +/- 22.5° vers l'avant et l'arrière en cas de niveau de montage vertical
type de fixationfixation par vis
● montage en sérieOui
hauteur214 mm
largeur160 mm
profondeur225 mm
distance à respecter
● lors du montage en série
— vers l'avant20 mm
— vers le haut10 mm
— vers le bas10 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant20 mm
— vers le haut10 mm
— vers le côté10 mm
— vers le bas10 mm
● aux pièces sous tension
— vers l'avant20 mm
— vers le haut10 mm
— vers le bas10 mm
— vers le côté10 mm
Raccordements/ Bornes
version du raccordement électrique
● pour circuit principalBarre de raccordement
● pour circuits auxiliaire et de commanderaccordement à vis
● au contacteur pour contacts auxiliairesBornes à vis
● de la bobineBornes à vis
largeur des barres de raccordement25 mm
épaisseur des barres de raccordement6 mm
diamètre des trous11 mm
nombre de trous1
type de sections de câble raccordables
● pour câbles AWG pour contacts principaux2/0 ... 500 kcmil
section de câble raccordable pour contacts principaux
● multibrin70 ... 240 mm²
section de câble raccordable pour contacts auxiliaires
● âme massive ou multibrin0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²)
— âme massive ou multibrin2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²)
— âme souple avec embouts2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● pour câbles AWG pour contacts auxiliaires2x (20 ... 16), 2x (18 ... 14), 1x 12
numéro AWG comme section codée de câble raccordable
● pour contacts auxiliaires18 ... 14
Sécurité
fonction produit
● contact miroir selon IEC 60947-4-1Oui
● manœuvre effectuée positivement selon IEC 60947-5-1Non
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000
degré de protection IP face avant selon IEC 60529IP00; IP20 avec borne à cage/recouvrement
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts en cas de contact vertical par l'avant avec borne à cage/recouvrement
compatibilité d'utilisation
● mise en marche de sécuritéOui
● coupure de sécuritéOui
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificates

Type Examination Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

Miscellaneous

Marine / Shippingother

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RMRS / Russian Maritime Register

DNV-GL

Miscellaneous

otherRailway

Confirmation

Miscellaneous

Special Test Certificate

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité
Caractéristiques diverses (par ex. durée de vie électrique, fréquence de commutation)
dernière modification :24/03/2022
Date
15/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RT1075-6AP36-3PA0
Description d'articlecontacteur de puissance, AC-3 400A, 200kW / 400V AC (50-60 Hz) / commande par courant continu 220-240 V AC / DC contacts auxiliaires 2 NO + 2 NF 3 pôles, taille S12 raccordement par barres entraînement : conventionnel borne à vis interrupteur aux. non amovible, DIN 50012
Famille de produitContacteurs SIRIUS 3RT, 3 pôles jusqu'à 250 kW
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41B
Coefficient MetalLFO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)Sur demande
Poids Net par quantité10.185 kg
Dimension emballage295.00 x 233.00 x 285.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621017563
UPCIndisponible.
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3706
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-10-03
eClass7.127-37-10-03
eClass827-37-10-03
eClass927-37-10-03
eClass9.127-37-10-03
ETIM5EC000066
ETIM6EC000066
ETIM7EC000066
ETIM8EC000066
IDEA44755
UNSPSC1539-12-15-29

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
3RT1075-6AP36-3PA0 FR_3RT1075-6AP36-3PA0.pdf 272 Kbytes 3RT1075-6AP36-3PA0 FR_3RT1075-6AP36-3PA0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
