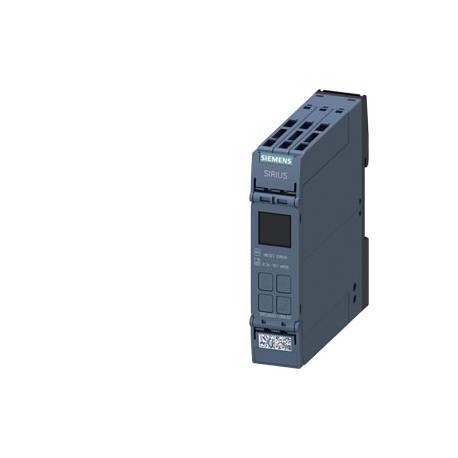

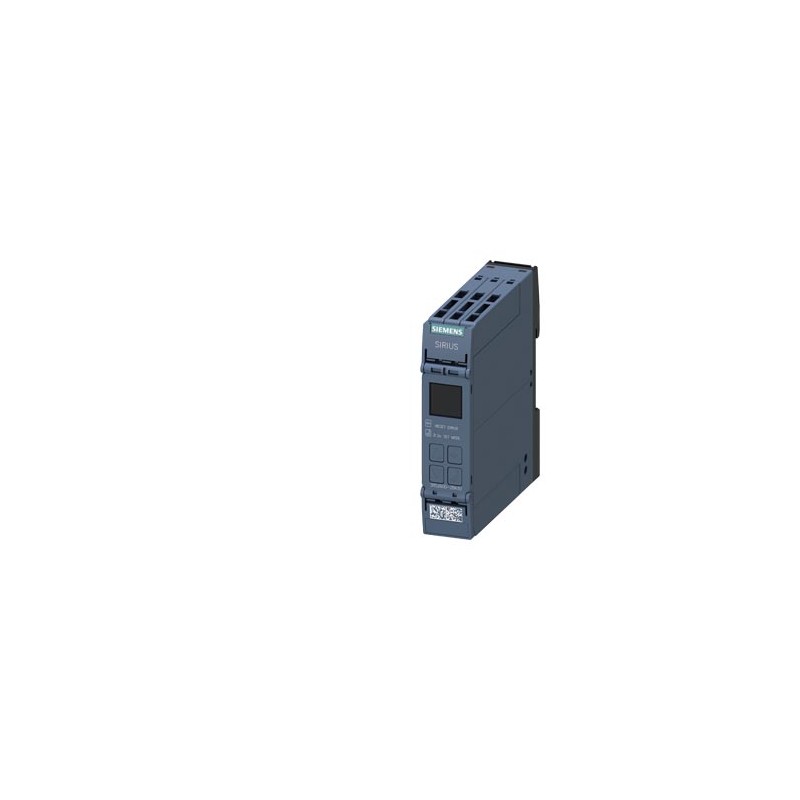

3RS2600-2BA30 SIEMENS Relais de surveillance de température avec afficheur pour capteurs de température à ré.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RS2600-2BA30 SIEMENS Relais de surveillance de température avec afficheur pour capteurs de température à ré..

3RS2600-2BA30

SIEMENS

Relais de surveillance de température avec afficheur pour capteurs de température à résistance et thermocouples, 24V CA/CC, largeur 22,5 mm, 2 contacts inverseurs, Borne à ressort (push-in)

Relais de surveillance de la température avec affichage pour thermorésistances et thermocouples, 24 V AC/DC, largeur 22,5 mm, 2 interrupteurs, raccord à ressort (insertion directe)

Plus de détails


CONTRÔLE ET CONTACTEURS > Relais de fonction

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $361.29
Prix unitaire: $361.29
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Relais de surveillance de température avec afficheur pour capteurs de température à résistance et thermocouples, 24V CA/CC, largeur 22,5 mm, 2 contacts inverseurs, Borne à ressort (push-in)
nom de marque produitSIRIUS
désignation du produitRelais de surveillance de température
version du produitAppareil numérique, 1 capteur, 2 valeurs de seuil
désignation type de produit3RS2
Caractéristiques techniques générales
fonction produitsurveillance de température
version de l'affichage LEDNon
tension d'isolement pour catégorie de surtension III selon IEC 60664 pour degré de pollution 3 valeur assignée300 V
tension d'essai pour les essais d'isolement4 kV
degré de pollution3
degré de protection IP20
tenue aux chocs selon IEC 60068-2-2711g / 15 ms
tenue aux vibrations selon IEC 60068-2-610 … 55 Hz : 0,35 mm
comportement à la coupuremonostable
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) pour AC-15 pour 230 V typique100 000
courant thermique du élément de contacts avec contact max.5 A
certificat d'aptitude rapporté à ATEXoui, avec module d'extension de capteur 3RS29
désignation du matériel selon IEC 81346-2:2009K
influence de la température ambiante0,05 % par K d'écart par rapport au T20
température mesurable
● valeur initiale-99 °C
● valeur finale1 800 °C
température mesurable en fahrenheit
● valeur initiale-146 °F
● valeur finale3 276 °F
Directive RoHS (date)05/01/2012
fonction produit
● mémorisation d'erreurOui
● Reset externeOui
version du capteur raccordableCapteurs à résistance : Thermocouples Pt100, Pt1000, KTY83-110, KTY84, NTC : Type J, K, T, E, N, S, R, B
température mesurable avec capteur KTY max.300 °C
sonde avec capteur KTY0,33 mA
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeAC/DC
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée24 ... 24 V
● pour 60 Hz valeur assignée24 ... 24 V
tension d'alimentation de commande 1 pour AC
● pour 50 Hz valeur assignée24 V
● pour 50 Hz24 ... 24 V
● pour 60 Hz valeur assignée24 V
● pour 60 Hz24 ... 24 V
tension d'alimentation de commande 2 pour AC
● pour 50 Hz valeur assignée24 V
● pour 60 Hz valeur assignée24 V
tension d'alimentation de commande pour DC valeur assignée24 ... 24 V
tension d'alimentation de commande 1
● pour DC valeur assignée24 V
● pour DC24 ... 24 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 50 Hz
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 60 Hz
● valeur initiale0,85
● valeur finale1,1
fréquence de la tension d'alimentation pour circuits auxiliaire et de commande50 ... 60 Hz
nombre de circuits de mesure1
temps de maintien en cas de coupure de courant min.20 ms
Précision
précision relative de mesure1 %
Protection contre les courts-circuits
version de la cartouche-fusible
● pour protection contre les courts-circuits des contacts NO des sorties de relais nécessairegL/gG: 6 A ou disjoncteur type C: 1 A
● pour protection contre les courts-circuits des contacts NF des sorties de relais nécessairegL/gG: 6 A ou disjoncteur type C: 1 A
version de la cartouche-fusible
● pour protection contre les courts-circuits des contacts NO des sorties de relais de sécurité nécessairegL/gG: 2 A ou disjoncteur type C: 1 A
● pour protection contre les courts-circuits des contacts NF des sorties de relais de sécurité nécessairegL/gG: 2 A ou disjoncteur type C: 1 A
Communication/ Protocole
protocole pris en charge protocole IO-LinkNon
Circuit auxiliaire
matériau des contactsAgSnO2
nombre de contacts NF pour contacts auxiliaires0
nombre de contacts NO pour contacts auxiliaires0
nombre d'inverseurs pour contacts auxiliaires2
courant d'emploi des contacts auxiliaires pour DC-13
● pour 24 V1 A
● pour 125 V0,2 A
● pour 250 V0,1 A
fiabilité de contact des contacts auxiliairesune commutation défaillante sur 100 millions (17 V, 5 mA)
capacité de charge des contacts auxiliaires selon ULR300 / B300
fréquence de service valeur assignée50 ... 60 Hz
courant permanent admissible du relais de sortie pour AC-15 pour 250 V pour 50/60 Hz3 A
courant permanent admissible du relais de sortie pour DC-13
● pour 24 V1 A
● pour 125 V0,2 A
courant permanent de la cartouche DIAZED du relais de sortie6 A
courant permanent de la cartouche DIAZED du relais de sortie de sécurité2 A
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1Classe B
perturbation par conduction
● par salves selon IEC 61000-4-42 kV (ports d'alimentation), 1 kV (ports de signaux)
● surge conducteur-terre selon IEC 61000-4-52 kV (line to earth)
● surge conducteur-conducteur selon IEC 61000-4-51 kV (line to line)
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
Séparation galvanique
version de la séparation galvaniqueséparation galvanique
séparation galvanique
● entre l'entrée et la sortieOui
● entre les sortiesOui
● entre l'alimentation et les autres circuitsNon
Sécurité
niveau d'intégrité de sécurité (SIL) selon IEC 615081
limite de revendication SIL (sous-système) selon EN 620611
niveau de performance (PL) selon EN ISO 13849-1c
catégorie selon EN ISO 13849-11
pourcentage de défaillances non dangereuses (SFF)66 %
PFHD pour niveau d'exigence élevé selon EN 620610,00000039 1/h
tolérance d'erreur matérielle selon IEC 615080
Raccordements/ Bornes
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
version du raccordement électriqueraccordement par bornes à ressort (Push-in)
● pour circuits auxiliaire et de commanderaccordement par bornes à ressort (Push-in)
type de sections de câble raccordables
● âme massive0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
● âme souple sans traitement de l'embout0,5 ... 4 mm²
● pour câbles AWG âme massive20 ... 12
● pour câbles AWG multibrin20 ... 12
section de câble raccordable
● âme massive0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
● âme souple sans traitement de l'embout0,5 ... 4 mm²
numéro AWG comme section codée de câble raccordable
● âme massive20 ... 12
● multibrin20 ... 12
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage sur rail DIN symétrique 35 mm
hauteur100 mm
largeur22,5 mm
profondeur90 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le côté0 mm
— vers le bas0 mm
● aux pièces sous tension
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +85 °C
● pendant le transport-40 ... +85 °C
humidité relative en service70 %
catégorie de protection contre l'explosion pour poussièresEx II (2) D [b1] [Ex h] [pyb] [tb] [mb] [kb] [sb] III C Db
catégorie de protection contre l'explosion pour gazEx II (2) G [b1] [Ex h] [db] [eb] [pyb] [mb] [ob] [q] [kb] [sb] II C Gb
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsFunctional Safety/Safety of MachineryDeclaration of ConformityTest CertificatesMarine / Shipping

ATEX-EC-Type-Examination-Certificate

Type Examination Certificate

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Special Test Certificate

DNV-GL

other

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :27/01/2022
Date
13/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RS2600-2BA30
Description d'articleRelais de surveillance de température avec afficheur pour capteurs de température à résistance et thermocouples, 24V CA/CC, largeur 22,5 mm, 2 contacts inverseurs, Borne à ressort (push-in)
Famille de produitRelais de surveillance de température SIRIUS 3RS2
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.180 kg
Dimension emballage110.00 x 125.00 x 35.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621058818
UPC195125059320
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4947
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-18-10
eClass7.127-37-18-10
eClass827-37-18-10
eClass927-37-18-10
eClass9.127-37-18-10
ETIM5EC001446
ETIM6EC001446
ETIM7EC001446
ETIM8EC001446
IDEA45282
UNSPSC1539-12-22-29
