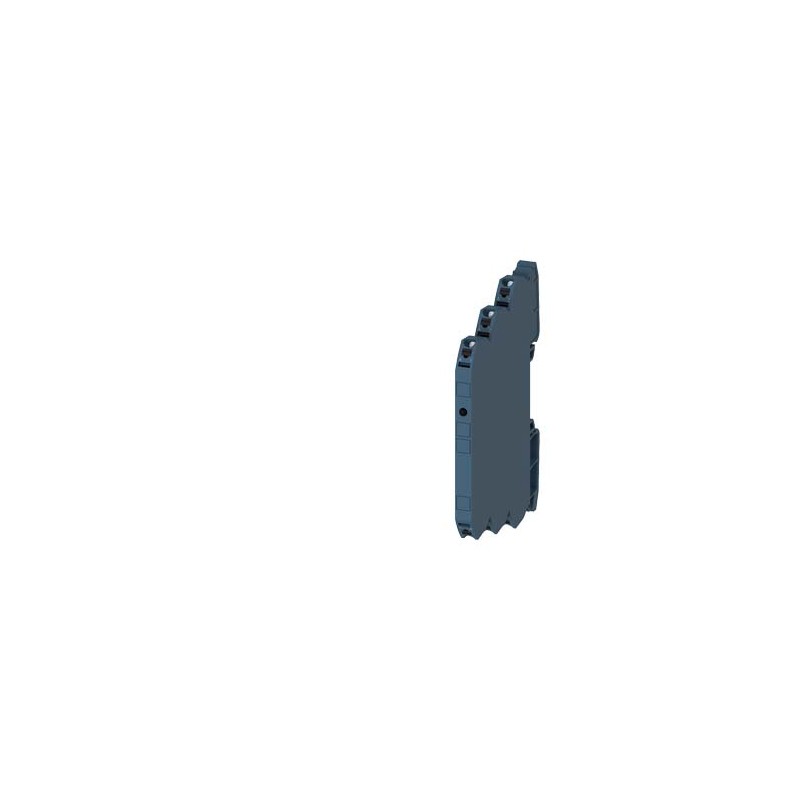

3RQ3018-2AN08-0AA0 SIEMENS ELEM. coupleur de sortie, INTERFACE RELAIS 1 COMMUTÉ DC110V TRAVAIL RANGE 0,7 .... Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RQ3018-2AN08-0AA0 SIEMENS ELEM. coupleur de sortie, INTERFACE RELAIS 1 COMMUTÉ DC110V TRAVAIL RANGE 0,7 ....

3RQ3018-2AN08-0AA0

SIEMENS

5

coupleur de sortie borne-relais, 1 contact inverseur 110 V CC plage de travail 0,7...1,25 x US largeur 6,2 mm borne à ressort (push-in) courant thermique 6 A (voir caractéristique de déclassement)

Plus de détails


CONTRÔLE ET CONTACTEURS > Relais de fonction

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $190.42
Prix unitaire: $38.08
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

coupleur de sortie borne-relais, 1 contact inverseur 110 V CC plage de travail 0,7...1,25 x US largeur 6,2 mm borne à ressort (push-in) courant thermique 6 A (voir caractéristique de déclassement)
nom de marque produitSIRIUS
catégorie du produitRelais de couplage SIRIUS 3RQ3, forme étroite
désignation du produitRelais de couplage avec sortie de relais (non enfichables)
version du produitInterfaces de sortie
désignation type de produit3RQ3
Caractéristiques techniques générales
version de l'affichage LEDOui
constituant du produit
● sortie de relaisOui
● sortie à semiconducteurNon
puissance active absorbée0,6 W
tension d'isolement pour catégorie de surtension III selon IEC 60664 pour degré de pollution 3 valeur assignée300 V
tension de tenue aux chocs valeur assignée4 kV
tension max. admissible pour séparation de protection
● entre circuits de commande et auxiliaires300 V
tension de relâchement en pourcentage rapporté à la tension d'entrée9,6 %
degré de protection IPIP20
classe de combustibilité du matériau du boîtierUL94 V-0
tenue aux chocs
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
tenue aux vibrations
● pour applications ferroviaires selon EN 61373catégorie 1, classe B
fréquence de manœuvres max.72 000 1/h
comportement à la coupuremonostable
durée de vie mécanique (cycles de manœuvre) typique10 000 000
courant thermique6 A; déclassement, voir les caractéristiques
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)03/25/2015
Circuit de commande/ Commande
tension d'alimentation de commande pour DC
● valeur assignée110 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,7
● valeur finale1,25
retard à la fermeture
● pour DC max.6 ms
retard à l'ouverture11 ms
version de commande du relaisraccordé en phase
constituant du produit socle d'embrochageNon
Protection contre les courts-circuits
version de la cartouche-fusible pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessairefusible gG : 4 A
Circuit auxiliaire
type de contactInverseur
matériau des contactsAgSnO2
nombre d'inverseurs pour contacts auxiliaires1
courant d'emploi des contacts auxiliaires pour AC-15
● pour 24 V3 A
● pour 250 V3 A
courant d'emploi des contacts auxiliaires pour DC-13
● pour 24 V1 A
● pour 125 V0,2 A
● pour 250 V0,1 A
fiabilité de contact des contacts auxiliairesune commutation défaillante sur 100 millions (17 V, 5 mA)
Circuit principal
type de tensionDC
Entrées/ Sorties
propriété de la sortie résistant aux courts-circuitsNon
courant permanent admissible du relais de sortie pour AC-15 pour 250 V pour 50/60 Hz3 A
courant permanent admissible du relais de sortie pour DC-13
● pour 24 V1 A
● pour 125 V0,2 A
● pour 250 V0,1 A
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1environnement A (domaine industriel)
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3
perturbation par conduction
● par salves selon IEC 61000-4-42 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
Affichage
version de l'affichage en tant que signalisation d'état par LEDLED verte
Raccordements/ Bornes
fonction produit bornier amovibleNon
version du raccordement électrique pour circuits auxiliaire et de commanderaccordement par bornes à ressort (Push-in)
longueur de câble
● pour DC max.1 000 m
type de sections de câble raccordables
● âme massive1x (0,25 ... 2,5 mm²)
● âme souple avec embouts1x (0,25 ... 1,5 mm²)
● âme souple sans traitement de l'embout1x (0,25 ... 2,5 mm²)
● pour câbles AWG âme massive1 x (20 ... 14)
● pour câbles AWG multibrin1x (20 ... 14)
section de câble raccordable
● âme massive0,25 ... 2,5 mm²
● âme souple avec embouts0,25 ... 1,5 mm²
● âme souple sans traitement de l'embout0,25 ... 2,5 mm²
numéro AWG comme section codée de câble raccordable
● âme massive20 ... 14
● multibrin20 ... 14
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par encliquetage
hauteur93 mm
largeur6,2 mm
profondeur72,5 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le côté0 mm
— vers le bas0 mm
● aux pièces sous tension
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-40 ... +70 °C
● à l'entreposage-40 ... +85 °C
● pendant le transport-40 ... +85 °C
humidité relative en service10 ... 95 %
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shippingother

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

DNV-GL

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :26/01/2022
Date
17/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RQ3018-2AN08-0AA0
Description d'articlecoupleur de sortie borne-relais, 1 contact inverseur 110 V CC plage de travail 0,7...1,25 x US largeur 6,2 mm borne à ressort (push-in) courant thermique 6 A (voir caractéristique de déclassement)
Famille de produitRelais de couplage SIRIUS 3RQ3, forme étroite
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)50 Jour(s)
Poids Net par quantité0.033 kg
Dimension emballage16.00 x 19.00 x 7.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Quantité minimum5
Informations produit supplémentaires
EAN4047621003672
UPC804766216138
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4950
Group CodeR711
Pays d'origineTunisie
Conformité à la directive RoHSConforme directive RoHS depuis :: 25.03.2015
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-16-01
eClass7.127-37-16-01
eClass827-37-16-01
eClass927-37-16-01
eClass9.127-37-16-01
ETIM5EC001437
ETIM6EC001437
ETIM7EC001437
ETIM8EC001437
IDEA45367
UNSPSC1539-12-23-31
