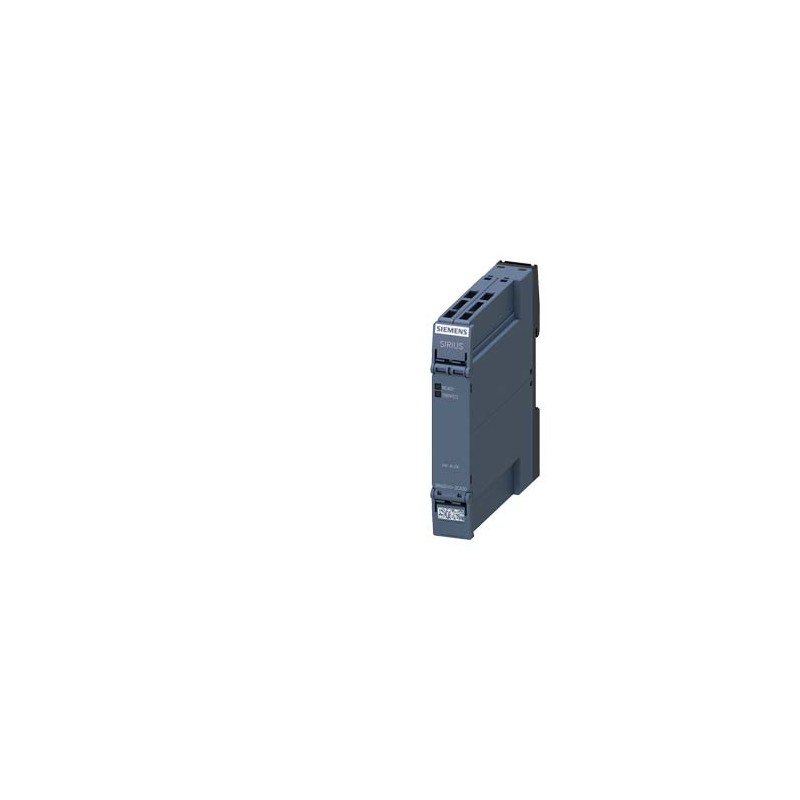

3RN2010-2CA30 SIEMENS Relais de protection moteur par thermistances Unité de contrôle compacte Boîtier de 17.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RN2010-2CA30 SIEMENS Relais de protection moteur par thermistances Unité de contrôle compacte Boîtier de 17..

3RN2010-2CA30

SIEMENS

Relais de protection moteur par thermistances Unité de contrôle compacte Boîtier de 17,5 mm bornes à ressort 1 contact NO, 1 contact NF US = 24V CA/CC Réarmement automatique (RESET) adapté à l'interrupteur à bilame 2 LED (READY/TRIPPED) séparation galvanique

Unité EVAL du moteur à thermistance de relais Prot. boîte standard de 17,5 mm Bornes à ressorts 1 NA, 1 Öffner US = AC/DC 24 V Auto-oreille Convient pour les capteurs bimétalliques 2 LED (READY/TRIPPED) Isolation galvanique.

Plus de détails


Appareillage industriel basse tension > Relais de protection moteur à thermistance (PTC)

CONTRÔLE ET CONTACTEURS > Relais de fonction

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $173.53
Prix unitaire: $173.53
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Relais de protection moteur par thermistances Unité de contrôle compacte Boîtier de 17,5 mm bornes à ressort 1 contact NO, 1 contact NF US = 24V CA/CC Réarmement automatique (RESET) adapté à l'interrupteur à bilame 2 LED (READY/TRIPPED) séparation galvanique
nom de marque produitSIRIUS
catégorie du produitProtection de moteurs par thermistance SIRIUS 3RN2
désignation du produitRelais de protection moteur pour thermistance
version du produitUnité de contrôle compacte, utilisable pour disjoncteur à bilame
désignation type de produit3RN2
Caractéristiques techniques générales
fonction produitprotection de moteur par thermistances
version de l'affichage LEDOui
tension d'isolement pour catégorie de surtension III selon IEC 60664 pour degré de pollution 3 valeur assignée300 V
degré de pollution3
tension de tenue aux chocs valeur assignée4 kV
degré de protection IPIP20
tenue aux chocs selon IEC 60068-2-2711g / 15 ms
tenue aux vibrations selon IEC 60068-2-610 … 55 Hz : 0,35 mm
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) pour AC-15 pour 230 V typique100 000
courant thermique du élément de contacts avec contact max.5 A
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)05/28/2009
Fonction produit
fonction produit
● mémorisation d'erreurNon
● détection dynamique de rupture de filNon
● Reset externeNon
● AutoresetOui
● Reset manuelNon
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeAC/DC
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée24 ... 24 V
● pour 60 Hz valeur assignée24 ... 24 V
tension d'alimentation de commande pour DC
● valeur assignée24 ... 24 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 50 Hz
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 60 Hz
● valeur initiale0,85
● valeur finale1,1
courant d'appel
● pour 24 V1,8 A
durée du courant d'appel
● pour 24 V2 ms
Circuit de mesure
temps de maintien en cas de coupure de courant min.40 ms
Précision
précision relative de mesure9 %
Circuit auxiliaire
matériau des contactsAgSnO2
nombre de contacts NF pour contacts auxiliaires1
nombre de contacts NO pour contacts auxiliaires1
nombre d'inverseurs pour contacts auxiliaires0
Circuit principal
fréquence de service valeur assignée50 ... 60 Hz
courant permanent admissible du relais de sortie pour AC-15 pour 250 V pour 50/60 Hz3 A
courant permanent admissible du relais de sortie pour DC-13
● pour 24 V1 A
● pour 125 V0,2 A
courant permanent de la cartouche DIAZED du relais de sortie6 A
Compatibilité électromagnétique
perturbation par conduction
● par salves selon IEC 61000-4-42 kV (accès de puissance) / 1 kV (accès de signalisation)
● surge conducteur-terre selon IEC 61000-4-52 kV (line to earth)
● surge conducteur-conducteur selon IEC 61000-4-51 kV (line to line)
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
Séparation galvanique
version de la séparation galvaniqueséparation galvanique
séparation galvanique
● entre l'entrée et la sortieOui
● entre les sortiesOui
● entre l'alimentation et les autres circuitsNon
Raccordements/ Bornes
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
version du raccordement électriqueraccordement par bornes à ressort (Push-in)
● pour circuits auxiliaire et de commanderaccordement par bornes à ressort (Push-in)
type de sections de câble raccordables
● âme massive0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
● âme souple sans traitement de l'embout0,5 ... 4 mm²
● pour câbles AWG âme massive20 ... 12
● pour câbles AWG multibrin20 ... 12
section de câble raccordable
● âme massive0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
● âme souple sans traitement de l'embout0,5 ... 4 mm²
numéro AWG comme section codée de câble raccordable
● âme massive20 ... 12
● multibrin20 ... 12
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage sur rail DIN symétrique 35 mm
hauteur100 mm
largeur17,5 mm
profondeur90 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le côté0 mm
— vers le bas0 mm
● aux pièces sous tension
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +85 °C
● pendant le transport-40 ... +85 °C
humidité relative en service70 %
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / Shipping

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

DNV-GL

other

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :26/01/2022
Date
09/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RN2010-2CA30
Description d'articleRelais de protection moteur par thermistances Unité de contrôle compacte Boîtier de 17,5 mm bornes à ressort 1 contact NO, 1 contact NF US = 24V CA/CC Réarmement automatique (RESET) adapté à l'interrupteur à bilame 2 LED (READY/TRIPPED) séparation galvanique
Famille de produitProtection de moteurs par thermistances SIRIUS 3RN2
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.137 kg
Dimension emballage111.00 x 129.00 x 38.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621004402
UPC804766415524
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4953
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 28.05.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-15-03
eClass7.127-37-15-03
eClass827-37-15-03
eClass927-37-15-03
eClass9.127-37-15-03
ETIM5EC002568
ETIM6EC002568
ETIM7EC002568
ETIM8EC002568
IDEA45282
UNSPSC1539-12-22-29

Données ETIM

ETIM: EC002568 - Relais de protection moteur à thermistance (PTC)

Valeur Unité
avec pinces amovibles (EF003340) -
type de raccordement du circuit auxiliaire (EF006820) -
type de tension d'actionnement (EF008242) -
tension d'alimentation de courant nominal Us (EF002412) -V
nombre de circuits de mesure (EF003425) 1
nombre de contacts en tant que contacts à ouverture (EF008255) 1
nombre de contacts en tant que contacts à fermeture (EF008256) 1
nombre de contacts en tant qu'inverseurs (EF008257) 0
réinitialisation externe possible (EF003426) false
mémorisation possible des défaillances (EF003423) false
hauteur (EF000040) 100.0mm
largeur (EF000008) 17.5mm
profondeur (EF000049) 90.0mm
