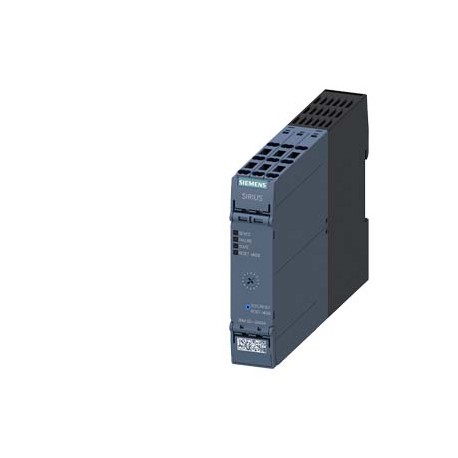

3RM1207-2AA04 SIEMENS Démarreur-inverseur, 3RM1, 500 V, 0,55 3 kW, 1,6 7 A, 24 V CC, borne à ressort Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RM1207-2AA04 SIEMENS Démarreur-inverseur, 3RM1, 500 V, 0,55 3 kW, 1,6 7 A, 24 V CC, borne à ressort

3RM1207-2AA04

SIEMENS

Démarreur-inverseur, 3RM1, 500 V, 0,55 - 3 kW, 1,6 - 7 A, 24 V CC, borne à ressort

Plus de détails


Appareillage industriel basse tension > Combinaison départ moteur

CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $248.67
Prix unitaire: $248.67

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

Démarreur-inverseur, 3RM1, 500 V, 0,55 - 3 kW, 1,6 - 7 A, 24 V CC, borne à ressort
nom de marque produitSIRIUS
catégorie du produitDépart-moteur
désignation du produitDémarreur-inverseur
version du produitavec protection électronique de surcharge
désignation type de produit3RM1
Caractéristiques techniques générales
classe de déclenchementCLASS 10A
variante d'appareil selon IEC 60947-4-23
fonction produitDépart-moteur inverseur
● protection de l'appareilOui
● pour alimentation protection contre l'inversion de polaritéNon
applications connecteurs 3ZY12Oui
tension d'isolement valeur assignée500 V
catégorie de surtensionIII
tension de tenue aux chocs valeur assignée6 kV
tension max. admissible pour séparation de protection
● entre circuit principal et circuit auxiliaire500 V
● entre circuits de commande et auxiliaires250 V
tenue aux chocs6g / 11 ms
tenue aux vibrations1 ... 6 Hz, 15 mm ; 20 m/s², 500 Hz
fréquence de manœuvres max.1 1/s
durée de vie mécanique (cycles de manœuvre) typique30 000 000
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)03/01/2017
fonction produit
● démarrage directNon
● démarrer avec départ moteur inverseurOui
fonction produit protection contre les courts-circuitsNon
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1classe A
immunité aux perturbations CEM selon IEC 60947-1Classe A
perturbation par conduction
● par salves selon IEC 61000-4-43 kV / 5 kHz
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
● champs rayonnés haute fréquence selon IEC 61000-4-610 V
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-2décharge de contact 4 kV / décharge air 8 kV
émission de perturbations HF conduites selon CISPR11Classe B pour locaux résidentiels et tertiaires
émission de perturbations HF rayonnées selon CISPR11Classe B pour locaux résidentiels et tertiaires
Sécurité
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts
Circuit principal
nombre de pôles pour circuit principal3
version du contactHybride
version du contact en tant que contact NO pour fonction de signalisationOUT, électronique, 24 V DC, 15 mA
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant1,6 ... 7 A
charge min. [%]20 %; du courant nominal réglé
version de la protection du moteurélectronique
tension d'emploi valeur assignée48 ... 500 V
tolérance symétrique relative de la tension d'emploi10 %
fréquence de service 1 valeur assignée50 Hz
fréquence de service 2 valeur assignée60 Hz
tolérance symétrique relative de la fréquence d'emploi10 %
courant d'emploi
● pour AC pour 400 V valeur assignée7 A
● pour AC-3 pour 400 V valeur assignée7 A
● pour AC-53a pour 400 V pour température ambiante 40 °C valeur assignée7 A
courant permanent admissible au démarrage max.56 A
puissance d'emploi pour moteur triphasé pour 400 V pour 50 Hz0,55 ... 3 kW
température de déclassement40 °C
Entrées/ Sorties
tension d'entrée sur entrée TOR
● pour DC valeur assignée24 V
● pour signal <0> pour DC0 ... 5 V
● pour signal <1> pour DC15 ... 30
courant d'entrée sur entrée TOR
● pour signal <1> pour DC11 mA
● pour signal <0> pour DC1 mA
nombre d'inverseurs pour contacts auxiliaires1
courant d'emploi des contacts auxiliaires pour AC-15 pour 230 V max.3 A
courant d'emploi des contacts auxiliaires pour DC-13 pour 24 V max.1 A
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC valeur assignée19,2 ... 30 V
tolérance négative relative de la tension d'alimentation de commande pour DC20 %
tolérance positive relative de la tension d'alimentation de commande pour DC25 %
tension d'alimentation de commande 1 pour DC valeur assignée24 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,8
● valeur finale1,25
courant de commande pour DC
● en mode de fonctionnement Standby25 mA
● à la fermeture150 mA
● en service70 mA
durée du courant d'appel pour 24 V85 ms
puissance dissipée [W] dans circuit auxiliaire et de commande
● en position OFF
— avec circuit bypass0,6 W
● en position ON
— avec circuit bypass1,68 W
Temps de réponse
retard à la fermeture60 ... 90 ms
retard à l'ouverture60 ... 90 ms
Electronique de puissance
courant d'emploi
● pour 40 °C valeur assignée7 A
● pour 50 °C valeur assignée6,1 A
● pour 55 °C valeur assignée5,2 A
● pour 60 °C valeur assignée4,6 A
Montage/ fixation/ dimensions
position de montagevertical, horizontal, debout (tenir compte du déclassement)
type de fixationfixation par vis et par encliquetage sur rail DIN symétrique 35 mm
hauteur100 mm
largeur22,5 mm
profondeur141,6 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut50 mm
— vers le bas50 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut50 mm
— vers le côté3,5 mm
— vers le bas50 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.4 000 m; Voir le manuel pour le déclassement
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
catégorie d'environnement en service selon IEC 607213K6 (pas de formation de glace, condensation uniquement occasionnelle), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite), 3M6
humidité relative en service10 ... 95 %
pression atmosphérique selon SN 31205900 ... 1 060 hPa
Communication/ Protocole
protocole pris en charge
● protocole PROFINET IONon
● protocole PROFIsafeNon
fonction produit communication busNon
protocole pris en charge protocole AS-InterfaceNon
Raccordements/ Bornes
version du raccordement électriqueraccordement par bornes à ressort (Push-in) pour circuit principal, raccordement par bornes à ressort (Push-in) pour circuit auxiliaire
● pour circuit principalraccordement par bornes à ressort (Push-in)
● pour circuits auxiliaire et de commanderaccordement par bornes à ressort (Push-in)
longueur de câble pour moteur non blindé max.100 m
type de sections de câble raccordables
● pour contacts principaux
— âme massive1x (0,5 ... 4 mm²)
— âme souple avec embouts1x (0,5 ... 2,5 mm²)
— âme souple sans traitement de l'embout1x (0,5 ... 4 mm²)
● pour câbles AWG pour contacts principaux1x (20 ... 12)
section de câble raccordable pour contacts principaux
● âme massive ou multibrin0,5 ... 4 mm²
● âme souple avec embouts0,5 ... 2,5 mm²
● âme souple sans traitement de l'embout0,5 ... 4 mm²
section de câble raccordable pour contacts auxiliaires
● âme massive ou multibrin0,5 ... 1,5 mm²
● âme souple avec embouts0,5 ... 1 mm²
● âme souple sans traitement de l'embout0,5 ... 1,5 mm²
type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
— âme souple avec embouts1x (0,5 ... 1,0 mm²), 2x (0,5 ... 1,0 mm²)
— âme souple sans traitement de l'embout1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
● pour câbles AWG pour contacts auxiliaires1x (20 ... 16), 2x (20 ... 16)
numéro AWG comme section codée de câble raccordable
● pour contacts principaux20 ... 12
● pour contacts auxiliaires20 ... 16
Caractéristiques assignées UL/CSA
puissance mécanique fournie [hp]
● pour moteur courant alternatif 1 phase
— pour 110/120 V valeur assignée0,25 hp
— pour 230 V valeur assignée0,5 hp
● pour moteur courant alternatif 3 phases
— pour 200/208 V valeur assignée1 hp
— pour 220/230 V valeur assignée1,5 hp
— pour 460/480 V valeur assignée3 hp
tension d'emploi pour AC
● selon UL valeur assignée480 V
● selon CSA valeur assignée400 V
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

Confirmation

CCC

UL

EAC

RCM

Declaration of ConformityTest CertificatesotherRailway

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Special Test Certificate

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :26/01/2022
Date
08/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RM1207-2AA04
Description d'articleDémarreur-inverseur, 3RM1, 500 V, 0,55 - 3 kW, 1,6 - 7 A, 24 V CC, borne à ressort
Famille de produitDéparts moteurs SIRIUS 3RM1
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41D
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)120 Jour(s)
Poids Net par quantité0.322 kg
Dimension emballage36.00 x 109.00 x 167.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209914797
UPC887621168117
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3762
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.03.2017
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Diboron trioxide

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
ETIM8EC001037
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
protection contre les surcharges compensée en température (EF009604) -
degré de protection (NEMA) (EF011959) -
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
protocole pris en charge pour PROFINET CBA (EF007524) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
réinitialisation externe possible (EF003426) -
adapté à un arrêt d'urgence (EF001433) -
nombre de contacts auxiliaires à fermeture (EF001376) -
protocole pris en charge pour PROFINET IO (EF007525) -
montage possible sur barres profilées (EF003972) -
protocole pris en charge pour Data-Highway (EF003058) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
classe de coordination selon IEC 60947-4-3 (EF012390) -
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
courant de fonctionnement nominal, CA-3, 400 V (EF009602) -A
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
type de starter moteur (EF009598) -
protocole pris en charge pour SafetyBUS p (EF007527) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
protocole pris en charge pour TCP/IP (EF003050) -
protocole pris en charge pour SUCONET (EF003060) -
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
nombre de contacts auxiliaires à ouverture (EF001377) -
protocole pris en charge pour LON (EF003017) -
protocole pris en charge pour ASI (EF003051) -
protocole pris en charge pour INTERBUS (EF003054) -
protocole pris en charge pour SERCOS (EF006657) -
protocole pris en charge pour DeviceNet Safety (EF007520) -
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
protocole pris en charge pour PROFIBUS (EF003052) -
protocole pris en charge pour PROFIsafe (EF007526) -
supporte le protocole DeviceNet (EF003059) -
protocole pris en charge pour EtherNet/IP (EF007521) -
température ambiante, limite supérieure sans restriction (EF009603) -°C
nombre de voyants lumineux (EF001965) -
protocole pris en charge pour CAN (EF003053) -
supporte protocole Modbus (EF003057) -
avec déclencheur de court-circuit (EF006691) false
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '-']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '-']V
tension d'alimentation de courant nominal Us CC (EF003980) ['24', '24']V
type de tension d'actionnement (EF008242) DC
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 3.0kW
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) 2.20649625kW
courant de fonctionnement nominal Ie (EF001443) 7A
réglage de courant du déclencheur de surcharge (EF002336) ['7', '7']A
classe de déclenchement (EF006668) CLASSE 10 A
type de raccordement du circuit principal (EF006819) autre
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) autre
avec transfo (EF000278) false
nombre de postes de commande (EF001372) 0
avec fusible (EF006693) false
indice de protection (IP) (EF005474) IP20
largeur (EF000008) 22.5mm
hauteur (EF000040) 100.0mm
profondeur (EF000049) 141.6mm


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
3RM1207-2AA04 3RM1207-2AA04 FR_3RM1207-2AA04.pdf 224 Kbytes 3RM1207-2AA04 3RM1207-2AA04 FR_3RM1207-2AA04.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
