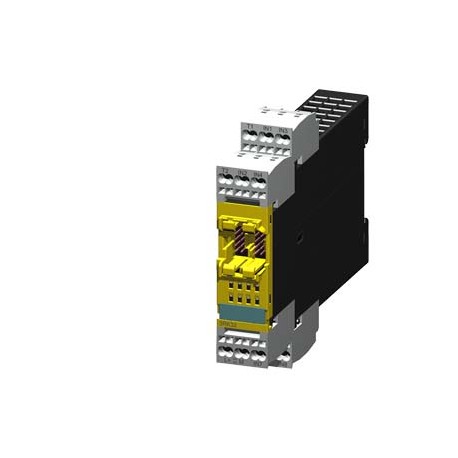

3RK3231-2AA10 SIEMENS SIRIUS, Module d'extension 3RK32 pour système de sécurité modulaire 3RK3 2/4 F-DI, 2 F.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK3231-2AA10 SIEMENS SIRIUS, Module d'extension 3RK32 pour système de sécurité modulaire 3RK3 2/4 F-DI, 2 F..

3RK3231-2AA10

SIEMENS

SIRIUS, Module d'extension 3RK32 pour système de sécurité modulaire 3RK3 2/4 F-DI, 2 F-DO, 24V CC/1,2 A paramétrable via ES MSS largeur 22,5mm Bloc de jonction à bornes à ressort jusqu'à SIL3 (CEI 61508) jusqu'au niveau de performance E (ISO 13849-1) sans câble de liaison

Plus de détails


Relais > Appareil de surveillance de circuit électrique à sécurité intrinsèque

CONTRÔLE ET CONTACTEURS > Relais de sécurité programmables MSS

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

SIRIUS, Module d'extension 3RK32 pour système de sécurité modulaire 3RK3 2/4 F-DI, 2 F-DO, 24V CC/1,2 A paramétrable via ES MSS largeur 22,5mm Bloc de jonction à bornes à ressort jusqu'à SIL3 (CEI 61508) jusqu'au niveau de performance E (ISO 13849-1) sans câble de liaison
Caractéristiques techniques générales
nom de marque produitSIRIUS
catégorie du produitSystème de sécurité modulaire
désignation du produitModule d'extension
version du produit2/4 F-DI 2 F-DO
degré de protection IPIP20
tenue aux chocs15g / 11 ms
degré de pollution3
position de montagevertical
altitude d'implantation pour altitude au-dessus de max.m2 000
température ambiante
● à l'entreposage°C-40 ... +85
● en service°C-20 ... +60
● pendant le transport°C-40 ... +85
humidité relative en service%10 ... 95
perturbation par conduction par salves selon IEC 61000-4-42 kV (ports de puissance)
perturbation par conduction surge conducteur-terre selon IEC 61000-4-52 kV
perturbation par conduction surge conducteur-conducteur selon IEC 61000-4-51 kV
décharge électrostatique selon IEC 61000-4-2décharge de contact 4 kV / décharge air 8 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m, 3 V/m, 1 V/m
tension de tenue aux chocs valeur assignéeV500
tension d'isolement valeur assignéeV50
désignation du matériel selon DIN 40719 complétée par IEC 204-2 selon IEC 750K
désignation du matériel selon EN 61346-2K
fonction produit
● fonction d'ARRET D'URGENCEOui
● surveillance de protecteur mobileOui
● évaluation : dispositifs de protection sans contactOui
● évaluation : sélecteurOui
● surveillance de tapis de contactOui
● évaluation : appareil de commande bimanuelleOui
● évaluation : bouton d'assentimentOui
● démarrage surveilléOui
Circuit de commande/ Commande
type de tensionDC
tension d'alimentation de commande 1 pour DC valeur assignéeV24
facteur plage de travail tension d'alimentation de commande valeur assignée de la bobine0,85 ... 1,15
Circuit auxiliaire
fonction produit
● sorties paramétrablesOui
nombre d'entrées
● de sécurité4
● sans fonction de sécurité0
nombre de sorties
● comme élément de contacts avec contact de sécurité
— 1 voie0
— à 2 voies0
● comme bloc de contacts à semiconducteur sans contacts
— de sécurité à 2 voies2
— sans fonction de sécurité à 2 voies0
● pour tester les capteurs avec contact2
pouvoir de coupure courant des sorties à semi-conducteurs pour DC-13 pour 24 VA1,2
Montage/ fixation/ dimensions
type de fixationrail DIN symétrique
largeurmm22,5
hauteurmm105
profondeurmm124
Raccordements/ Bornes
version du raccordement électriqueraccordement par borne à ressort
section de câble raccordable pour contacts auxiliaires
● âme massive ou multibrinmm²0,25 ... 1,5
● âme souple
— avec emboutsmm²0,25 ... 1,5
— sans traitement de l'emboutmm²0,25 ... 1,5
Certificats/ homologations
General Product ApprovalEMCFunctional Safety/Safety of Machinery

CSA

Confirmation

UL

EAC

RCM

Type Examination Certificate

Functional Safety/Safety of MachineryDeclaration of ConformityTest Certificatesother

Miscellaneous

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Sécurité
niveau d'intégrité de sécurité (SIL) selon IEC 615083
niveau de performance (PL) selon EN ISO 13849-1e
catégorie selon EN 954-14
PFHD pour niveau d'exigence élevé selon EN 620611/h0,0000000027
probabilité moyenne d'une défaillance en cas d'exigence (PFDavg) pour niveau d'exigence faible selon CEI 615081/y0,0000083
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 61508y20

Téléchargements et manuels

protection de contact contre les décharges électriquesavec protection des doigts
Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :21/12/2020
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK3231-2AA10
Description d'articleSIRIUS, Module d'extension 3RK32 pour système de sécurité modulaire 3RK3 2/4 F-DI, 2 F-DO, 24V CC/1,2 A paramétrable via ES MSS largeur 22,5mm Bloc de jonction à bornes à ressort jusqu'à SIL3 (CEI 61508) jusqu'au niveau de performance E (ISO 13849-1) sans câble de liaison
Famille de produitModules d'extension 3RK32, 3RK33
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.10.2021
Notes
Successeur successeur 3SK2, S7-1200F ou ET200SP en cas d'utilisation d'AS-i
Données Prix
Groupe de prix42B
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.156 kg
Dimension emballage28.00 x 108.50 x 147.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209684430
UPC754554961996
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5358
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-18-19
eClass7.127-37-18-19
eClass827-37-18-19
eClass927-37-18-19
eClass9.127-37-18-19
ETIM5EC001449
ETIM6EC001449
ETIM7EC001449
ETIM8EC001449
IDEA45166
UNSPSC1439-12-15-21
UNSPSC1539-12-22-05

Données ETIM

ETIM: EC001449 - Appareil de surveillance de circuit électrique à sécurité intrinsèque

Valeur Unité
évaluation des entrées (EF008245) -
modèle (EF000010) -
retardement du déclenchement (EF001129) -s
niveau de performance selon EN ISO 13849-1 (EF007399) -
adapté à la surveillance de commutateurs de position (EF007270) true
adapté à la surveillance de circuits d'arrêt d'urgence (EF007268) true
adapté à la surveillance de vannes (EF007272) true
adapté à la surveillance d'équipements de protection optoélectroniques (EF007269) true
adapté à la surveillance de capteurs tactiles (EF007271) true
adapté à la surveillance de commutateurs magnétiques (EF007266) true
adapté à la surveillance de commutateurs de proximité (EF007267) true
finition du raccordement électrique (EF003961) raccordement par borne à ressort
montage possible sur barres profilées (EF003972) FALSE
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '-']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '-']V
tension d'alimentation de courant nominal Us CC (EF003980) ['24', '24']V
type de tension d'actionnement (EF008242) DC
avec pinces amovibles (EF003340) true
avec entrée de démarrage (EF003342) -
avec fonction silence (EF004057) false
avec boucle de retour (EF003343) -
nombre de sorties, orientées sur la sécurité, non retardées, avec contact (EF003344) 0
nombre de sorties, orientées sur la sécurité, retardées, avec contact (EF003345) -
nombre de sorties, orientées sur la sécurité, non retardées, semiconducteur (EF003346) 2
nombre de sorties, orientées sur la sécurité, retardées, semiconducteur (EF003347) -
nombre de sorties, fonction de signalisation, non retardées, avec contact (EF003348) -
nombre de sorties, fonction de signalisation, retardées, avec contact (EF003349) -
nombre de sorties, fonction de signalisation, non retardées, semiconducteur (EF003350) -
nombre de sorties, fonction de signalisation, retardées, semiconducteur (EF003351) -
catégorie selon EN 954-1 (EF006782) 4
type de sécurité selon IEC 61496-1 (EF004105) -
catégorie d'arrêt selon IEC 60204 (EF007498) autre
SIL conformément à IEC 61508 (EF009889) 3
avec homologation TÜV (EF004144) true
avec homologation BG BIA (EF004145) -
avec homologation selon UL (EF001783) true
largeur (EF000008) 22.5mm
hauteur (EF000040) 105.0mm
profondeur (EF000049) 124.0mm
