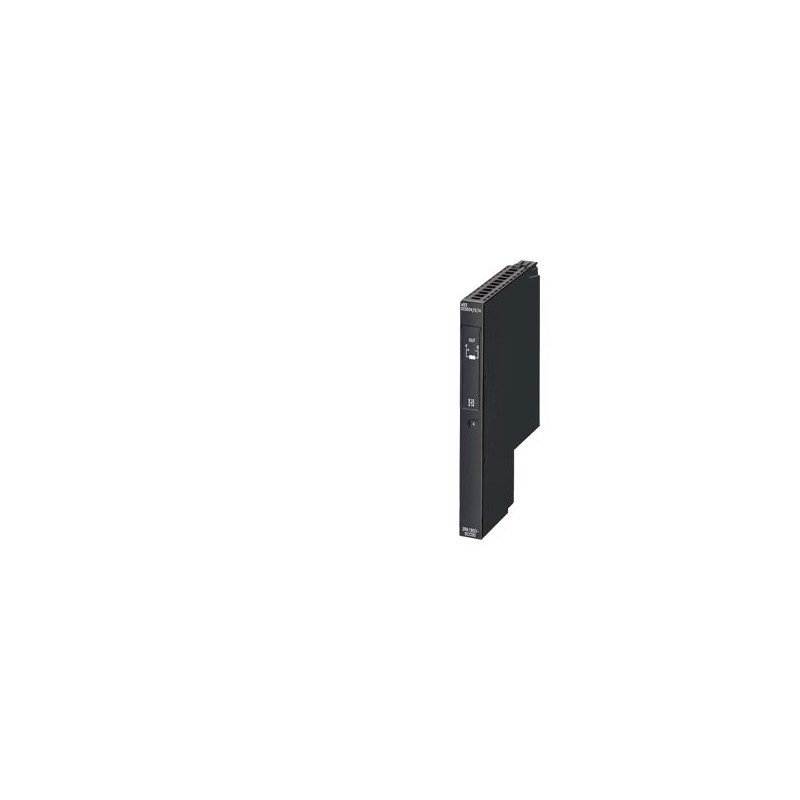

3RK1903-0CB00 SIEMENS XB1 pour ET 200S/DS-X/RS-X module de commande de frein 24V CC, 4 A pour moteurs avec f.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1903-0CB00 SIEMENS XB1 pour ET 200S/DS-X/RS-X module de commande de frein 24V CC, 4 A pour moteurs avec f..

3RK1903-0CB00

SIEMENS

XB1 pour ET 200S/DS-X/RS-X module de commande de frein 24V CC, 4 A pour moteurs avec freins mécaniques

XB1 POUR ET 200S/RSX/RSX MODULE DE COMMANDE DE FREIN;24V DC 4A P. MOTEURS C. FREINS MÉCANIQUES. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

XB1 pour ET 200S/DS-X/RS-X module de commande de frein 24V CC, 4 A pour moteurs avec freins mécaniques
nom de marque produitSIMATIC
désignation type de produitET 200S
Caractéristiques techniques générales
tension de tenue aux chocs valeur assignée8 kV
tenue aux chocs5g / 11 ms
tenue aux vibrations2g
fréquence de manœuvres max.750 1/h
Directive RoHS (date)03/01/2017
équipement du produit
● commande de frein pour AC 230 VNon
● commande de frein pour DC 24 VOui
● commande de frein pour DC 180 VNon
● commande de frein pour DC 500 VNon
type de tension de la tension d'alimentation pour commande de frein nécessaireDC
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1CISPR11, environnement A (secteur industriel)
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3, environnement A (secteur industriel)
perturbation par conduction
● surge conducteur-terre selon IEC 61000-4-52 kV (U > 24 V DC)
● surge conducteur-conducteur selon IEC 61000-4-51 kV (U > 24 V DC)
Sécurité
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 y
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts
Circuit principal
nombre de pôles pour circuit principal2
tension d'emploi valeur assignée24 ... 24 V
plage de travail rapportée à la tension d'emploi pour AC pour 50 Hz200 ... 440 V
Entrées/ Sorties
fonction produit
● entrées TOR paramétrablesNon
● sorties TOR paramétrablesNon
nombre d'entrées TOR0
Tension d’alimentation
type de tension de la tension d'alimentationCC
tension d'alimentation 1 pour DC24 ... 24 V
tension d'alimentation 1 pour DC valeur assignée
● min. admissible20,4 V
● max. admissible28,8 V
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande 1
● pour DC24 ... 24 V
Montage/ fixation/ dimensions
position de montagevertical, horizontal
type de fixationEnfichable sur le module de connexion
hauteur196,5 mm
largeur15 mm
profondeur95 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service0 ... 60 °C
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
humidité relative en service5 ... 95 %
Communication/ Protocole
fonction produit
● prend en charge les valeurs de mesure PROFIenergyNon
● prend en charge la coupure de PROFIenergyNon
version du raccordement électrique
● de l'interface de communicationvia bus de fond de panier
● pour le transfert de la communicationvia bus de fond de panier
Raccordements/ Bornes
version du raccordement électrique
● pour alimentation en énergie principaleraccordement par vis
● pour départ côté chargeraccordement par vis
● pour le transfert de l'énergie principalevia bus de puissance
● pour l'alimentationvia bus de fond de panier
● pour le transfert de la tension d'alimentationvia bus de fond de panier
Caractéristiques assignées UL/CSA
tension d'emploi pour AC pour 60 Hz selon CSA et UL valeur assignée600 V
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

Declaration of ConformityTest Certificatesother

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :15/12/2020
Date
08/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1903-0CB00
Description d'articleXB1 pour ET 200S/DS-X/RS-X module de commande de frein 24V CC, 4 A pour moteurs avec freins mécaniques
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.10.2020
Notes
Successeur Le successeur est le système ET 200SP avec ses modules départ-moteur compacts.
Données Prix
Groupe de prix42D
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationECCN : EAR99 / AL : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.103 kg
Dimension emballage28.00 x 108.50 x 147.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209437883
UPC662643247541
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4962
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.03.2017
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
Indisponible.

Données ETIM

ETIM: EC002498 - Accessoires pour connectique basse tension

Valeur Unité
type d'accessoire/pièce détachée (EF000215) -
