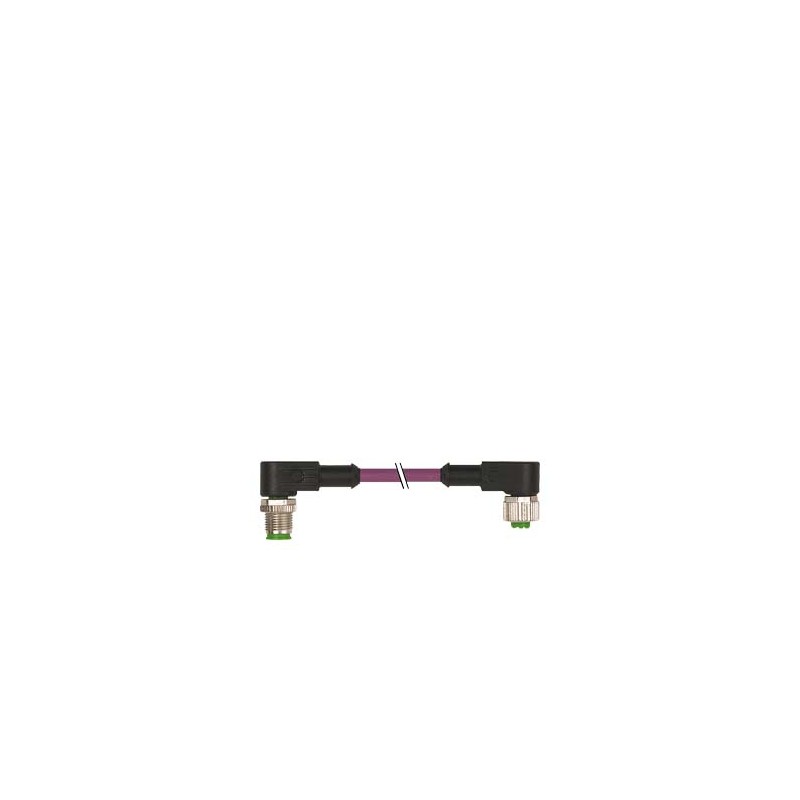

3RK1902-1NB30 SIEMENS Câble de bus pour PROFIBUS connectorisé des deux côtés 2 x M12 coudé, 2 conducteurs, b.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1902-1NB30 SIEMENS Câble de bus pour PROFIBUS connectorisé des deux côtés 2 x M12 coudé, 2 conducteurs, b..

3RK1902-1NB30

SIEMENS

Câble de bus pour PROFIBUS connectorisé des deux côtés 2 x M12 coudé, 2 conducteurs, blindé longueur 3,0 m coudé

CÂBLE BUS, POUR PROFIBUS PRÉMONTÉ DES DEUX CÔTÉS 2 X M12 COUDÉ 3 CONDUCTEURS, LONGUEUR BLINDÉE 3,0 M, CODÉ B.

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $133.03
Prix unitaire: $133.03
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Câble de bus pour PROFIBUS connectorisé des deux côtés 2 x M12 coudé, 2 conducteurs, blindé longueur 3,0 m coudé
Caractéristiques techniques générales
description du produitconnecteur M12, coudé sur prise M12, coudé
longueur de câblem3
désignation du câbleBUS : 1P24-19/2,55 02YS(ST)C11Y
Caractéristiques techniques générales
courant permanent admissible par broche max.A4
tension d'emploi
● pour DC max.V60
● pour AC max.V60
tension de tenue aux chocs valeur assignéekV1,5
impédance caractéristique
● pour 9,6 kHzΩ300
● pour 38,4 kHzΩ185
● pour 3 MHz ... 20 MHzΩ150
tolérance de symétrie de l'impédance caractéristique
● pour 38,4 kHzΩ20
● pour 3 MHz ... 20 MHzΩ15
affaiblissement linéique
● pour 9,6 kHz max.dB/km3
● pour 38,4 kHz max.dB/km5
● pour 4 MHz max.dB/km26
● pour 16 MHz max.dB/km52
Caractéristiques mécaniques
type de connecteurPrise femelle/Connecteur mâle
codage du connecteur du connecteur rond M12B
nombre de conducteurs électriques2
type de départ de câblecoudé
nombre de pôles2
couleur
● de la gaine du câbleviolet
● de l'isolation des conducteurs de donnéesrouge, vert
matériau
● de la gaine du câblePolyuréthane
● de l'isolation des conducteursPolyéthylène
● du boîtierPolyuréthane thermoplastique
version du blindageTresse de blindage en fils de cuivre étamés
version du délestage de tractionenrobé
rayon de courbure
● pour un pliage unique min. admissiblemm58,5
● pour pliages répétés min. admissiblemm78
nombre de cycles de pliage5 000 000
durée de vie mécanique (cycles d'enfichage)100
diamètre extérieur
● de l'âmemm0,64
● du câblemm7,8
tolérance de symétrie du diamètre extérieur du câblemm0,2
section du conducteur valeur nominalemm²0,25
version du verrouillage de connecteurFiletage M12x1
équipement des extrémités de câblesinstallé des deux côtés
Conditions ambiantes
résistance aux sollicitations chimiques
● à l'huile minéraleconditionnel, à tester en fonction de l'application
● à l'eauconditionnel, à tester en fonction de l'application
● à la graisseconditionnel, à tester en fonction de l'application
degré de pollution3
Certificats/ homologations
certificat d'aptitude
● homologation CSAOui
● conformité RoHSOui
● homologation ULOui
● CCCNon
● homologation IECOui
● homologation cULNon

Téléchargements et manuels

● C-TickNon
Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :25/01/2022
Date
04/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1902-1NB30
Description d'articleCâble de bus pour PROFIBUS connectorisé des deux côtés 2 x M12 coudé, 2 conducteurs, blindé longueur 3,0 m coudé
Famille de produitAccessoires pour tous les départs moteurs M200D
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42D
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité0.245 kg
Dimension emballage240.00 x 240.00 x 50.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209858817
UPC662643851311
N° d'Export85444290
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3722
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-06-18-01
eClass7.127-06-18-01
eClass827-06-18-01
eClass927-06-18-01
eClass9.127-06-18-01
ETIM5EC000830
ETIM6EC000830
ETIM7EC003249
ETIM8EC003249
IDEA41722
UNSPSC1439-12-15-21
UNSPSC1526-12-16-09

Données ETIM

ETIM: EC003249 - Câble pour télécommunications

Valeur Unité
marquage du conducteur (EF000067) -
spécification de l'isolation principale (EF011805) -
Convient pour une installation dans le sol (EF003689) -
maintien de l'isolation selon IEC 60331 (EF003794) -
Classe de production de fumée selon EN 13501-6 (EF011578) -
Classe de production d'acide selon EN 13501-6 (EF011580) -
rayon de courbure min. admis, application mobile avec guidage forcé (EF011801) -mm
nombre d'éléments de câblage (EF001688) -
isolation des fils (EF000061) -
armature (EF001024) -
diamètre du conducteur (EF001621) -mm
blindage sur câblage (EF001624) -
nombre de conducteurs (EF001792) -
sans halogène selon IEC 60754-2 (EF003792) -
catégorie (EF001619) -
maintien de fonction (EF001613) -
élément de câblage (EF001617) -
couleur de gaine (EF001618) -
sans halogène selon EN 60754-1/2 (EF009769) -
Classe de réaction au feu selon EN 13501-6 (EF011577) -
Classe de gouttelettes/particules enflammées selon EN 13501-6 (EF011579) -
matériau de la gaine (EF001625) -
température extérieure admissible du câble, en mouvement (EF001685) -°C
température extérieure admissible du câble, fixe (EF001686) -°C
à faible dégagement de fumée selon EN 61034-2 (EF008027) -
spécification du matériau gaine externe (EF011806) -
valeur NVP (EF008387) -%
résistant à l'huile selon IEC 60811-404 (EF009842) -
blindage sur élément de câblage (EF001623) -
gaine de protection (EF001691) -
à faible dégagement de fumée selon IEC 61034-2 (EF003799) -
surface du conducteur (EF010804) -
ignifugé (EF000471) -
dimension AWG (EF001692) -
câble longitudinal avec blocage d'eau (EF011011) -
câble radial avec blocage d'eau (EF011012) -
rayon de courbure min. admis, application mobile/libre mouvement (EF011802) -mm
résistant aux UV (EF000024) -
section nominale du conducteur (EF000060) -mm²
câblage (EF003802) -
diamètre externe approx. (EF003921) -mm
résistant à l'huile selon EN 60811-404 (EF009770) -
rayon de courbure min. admis, application stationnaire/installation permanente (EF011803) -mm
classe du conducteur (EF001632) -
