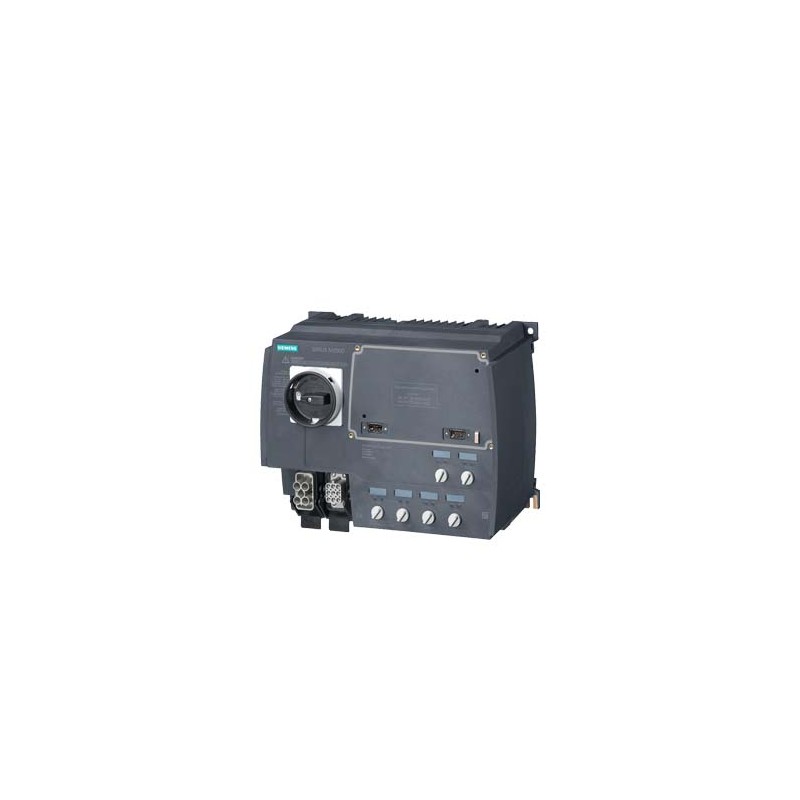

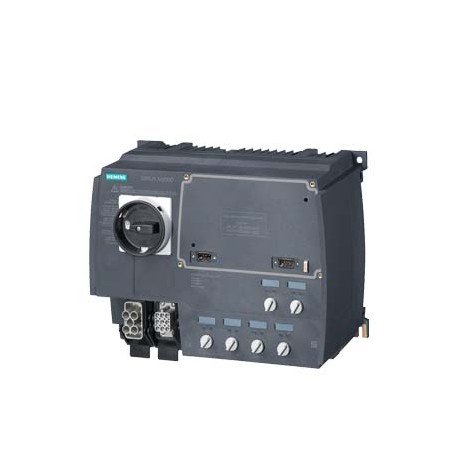

3RK1395-6LS41-1AD3 SIEMENS Départ-moteur SIRIUS M200D Module technologique Démarreur-inverseur commutation m.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1395-6LS41-1AD3 SIEMENS Départ-moteur SIRIUS M200D Module technologique Démarreur-inverseur commutation m..

3RK1395-6LS41-1AD3

SIEMENS

Départ-moteur SIRIUS M200D Module technologique Démarreur-inverseur commutation mécanique AC-3, 5,5kW / 400V 1,5 A...12,00 A protection électronique contre les surcharges Thermistance: THERMOCLICK / PTC avec contact de freinage 400V CA 4DI / 2DO Han Q4/2 - Han Q8/0 avec module de communication 3RK1305* utilisable avec PROFIBUS ou PROFINET

COMMENCER. DU MOTEUR SIRIUS M200D MODULE TECHNOLOGIQUE INVERSEURSTARTER MANŒUVRE ÉLECTRONIQUE 3 AC 400V / 5,5KW; 1,5A... 12.00A; PROTEC. OVERC. ÉLECTRONIQUE; THERMISTANCE : TERMOCLICK / PTC AVEC CONTACT DE FREIN 400V AC 4DI / 2DO HAN Q4/2 - HAN Q8/0 VIA LE MODULE DE COMMUNICATION 3RK1305* APPLICABLE EN PROFIBUS OU PROFINET. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $1,243.05
Prix unitaire: $1,243.05
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Départ-moteur SIRIUS M200D Module technologique Démarreur-inverseur commutation mécanique AC-3, 5,5kW / 400V 1,5 A...12,00 A protection électronique contre les surcharges Thermistance: THERMOCLICK / PTC avec contact de freinage 400V CA 4DI / 2DO Han Q4/2 - Han Q8/0 avec module de communication 3RK1305* utilisable avec PROFIBUS ou PROFINET
nom de marque produitSIRIUS
désignation du produitDépart-moteur
version du produitdépart-moteur inverseur
désignation type de produitM200D
classe de déclenchementCLASS 5, 10, 15, 20
fonction produit
● commande localeNon
● interface du courant de commande vers le câblage parallèleNon
tension d'isolement valeur assignée500 V
degré de pollution3
tension de tenue aux chocs valeur assignée6 000 V
tension max. admissible pour séparation de protection
● entre circuit principal et circuit auxiliaire400 V
● entre circuits de commande et auxiliaires24 V
degré de protection IPIP65
tenue aux chocs12 g / 11 ms
tenue aux vibrations7 mm / 2g
durée de vie mécanique (cycles de manœuvre) des contacts principaux typique10 000 000
coordination de type1
certificat d'aptitudeCE
Directive RoHS (date)07/01/2006
fonction produit
● démarrage directNon
● démarrer avec départ moteur inverseurOui
constituant du produit sortie pour frein du moteurOui
équipement du produit
● commande de frein pour AC 230 VOui
● commande de frein pour AC 400 VOui
● commande de frein pour DC 24 VNon
● commande de frein pour DC 180 VNon
● commande de frein pour DC 500 VNon
extension produit Braking Module pour commande de freinNon
fonction produit protection contre les courts-circuitsOui
version de la protection contre les courts-circuitsdisjoncteur
pouvoir de coupure courant de court-circuit limite (Icu)
● pour 400 V valeur assignée50 000 A
● pour 500 V valeur assignée50 000 A
émission de perturbations CEM selon IEC 60947-1CISPR11, environnement A (secteur industriel)
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3, environnement A (secteur industriel)
perturbation par conduction
● par salves selon IEC 61000-4-4raccordement au réseau 2 kV / connecteur de commande 1 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
protection de contact contre les décharges électriquesavec protection des doigts
Circuit principal
nombre de pôles pour circuit principal3
version du contactelectromécanique
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant1,5 ... 12 A
version de la protection du moteurprotection totale du moteur
tension d'emploi valeur assignée200 ... 440 V
courant d'emploi
● pour AC pour 400 V valeur assignée12 A
● pour AC-3 pour 400 V valeur assignée12 A
puissance d'emploi
● pour AC-3
— pour 400 V valeur assignée5,5 kW
— pour 500 V valeur assignée5 500 W
fonction produit
● entrées TOR paramétrablesOui
● sorties TOR paramétrablesOui
nombre d'entrées TOR4
nombre de douillkes
● pour signaux de sortie TOR2
● pour signaux d'entrée TOR4
nombre de sorties TOR2
Tension d’alimentation
type de tension de la tension d'alimentationCC
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande 1
● pour DC valeur assignée20,4 ... 28,8 V
● pour DC20,4 ... 28,8 V
courant de commande pour DC
● en mode de fonctionnement Standby0,1 A
● en service0,6 A
puissance dissipée [W] dans circuit auxiliaire et de commande
● en position OFF avec circuit bypass1,9584 W
● en position ON avec circuit bypass5,04 W
Temps de réponse
retard à la fermeture85 ms
retard à l'ouverture65 ms
position de montagevertical, horizontal, à plat
● recommandéhorizontal
type de fixationfixation par vis
hauteur215 mm
largeur294 mm
profondeur148 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +55 °C
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
humidité relative en service10 ... 95 %
protocole pris en charge
● protocole PROFIBUS DPNon
● protocole PROFINETNon
version de l'interface
● protocole AS-InterfaceNon
● protocole PROFINETNon
● protocole PROFIBUS DPNon
fonction produit communication busOui
protocole pris en charge protocole AS-InterfaceNon
fonction produit interface du courant de commande par IO-LinkNon
version du raccordement électrique
● pour circuit principalconnecteur mâle selon ISO 23570, HAN Q4/2
● pour circuits auxiliaire et de commandeconnecteur
version du raccordement électrique
● 1 pour signaux d'entrée TORdouille M12
● 1 pour signaux de sortie TORdouille M12
● 2 pour signaux d'entrée TORdouille M12
● 3 pour signaux d'entrée TORdouille M12
● 4 pour signaux d'entrée TORdouille M12
courant de pleine charge (FLA) pour moteur courant alternatif 3 phases pour 480 V valeur assignée11 A
puissance mécanique fournie [hp]
● pour moteur courant alternatif 3 phases
— pour 220/230 V valeur assignée3 hp
— pour 460/480 V valeur assignée7,5 hp
— pour 575/600 V valeur assignée10 hp
tension d'emploi pour AC pour 60 Hz selon CSA et UL valeur assignée600 V
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

Declaration of ConformityTest CertificatesotherDangerous Good

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

PROFIBUS-Certification

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :21/12/2021
Date
10/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1395-6LS41-1AD3
Description d'articleDépart-moteur SIRIUS M200D Module technologique Démarreur-inverseur commutation mécanique AC-3, 5,5kW / 400V 1,5 A...12,00 A protection électronique contre les surcharges Thermistance: THERMOCLICK / PTC avec contact de freinage 400V CA 4DI / 2DO Han Q4/2 - Han Q8/0 avec module de communication 3RK1305* utilisable avec PROFIBUS ou PROFINET
Famille de produitModules départs moteurs M200D
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42D
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité4.100 kg
Dimension emballage287.00 x 377.00 x 221.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209824232
UPC662643544695
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3722
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
ETIM8EC001037
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
degré de protection (NEMA) (EF011959) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
protocole pris en charge pour SUCONET (EF003060) -
protocole pris en charge pour Data-Highway (EF003058) -
protocole pris en charge pour INTERBUS (EF003054) -
protocole pris en charge pour PROFIBUS (EF003052) -
protection contre les surcharges compensée en température (EF009604) -
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
température ambiante, limite supérieure sans restriction (EF009603) -°C
protocole pris en charge pour SERCOS (EF006657) -
nombre de postes de commande (EF001372) -
protocole pris en charge pour PROFINET IO (EF007525) -
avec fusible (EF006693) -
montage possible sur barres profilées (EF003972) -
protocole pris en charge pour EtherNet/IP (EF007521) -
protocole pris en charge pour DeviceNet Safety (EF007520) -
nombre de contacts auxiliaires à ouverture (EF001377) -
supporte protocole Modbus (EF003057) -
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
protocole pris en charge pour PROFIsafe (EF007526) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
protocole pris en charge pour CAN (EF003053) -
protocole pris en charge pour LON (EF003017) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
protocole pris en charge pour PROFINET CBA (EF007524) -
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) -kW
protocole pris en charge pour TCP/IP (EF003050) -
supporte le protocole DeviceNet (EF003059) -
protocole pris en charge pour SafetyBUS p (EF007527) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
adapté à un arrêt d'urgence (EF001433) -
réinitialisation externe possible (EF003426) -
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
nombre de contacts auxiliaires à fermeture (EF001376) -
nombre de voyants lumineux (EF001965) -
type de starter moteur (EF009598) démarreur-inverseur
avec déclencheur de court-circuit (EF006691) true
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '-']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '-']V
tension d'alimentation de courant nominal Us CC (EF003980) ['20.4', '28.8']V
type de tension d'actionnement (EF008242) DC
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 5.5kW
courant de fonctionnement nominal Ie (EF001443) 12A
courant de fonctionnement nominal, CA-3, 400 V (EF009602) 12A
réglage de courant du déclencheur de surcharge (EF002336) ['1.5', '12']A
classe de déclenchement (EF006668) autre
type de raccordement du circuit principal (EF006819) autre
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) autre
avec transfo (EF000278) false
classe de coordination selon IEC 60947-4-3 (EF012390) classe 1
indice de protection (IP) (EF005474) IP65
protocole pris en charge pour ASI (EF003051) false
largeur (EF000008) 294.0mm
hauteur (EF000040) 215.0mm
profondeur (EF000049) 148.0mm



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1395-6LS41-1AD3 3RK1395-6LS41-1AD3 FR_3RK1395-6LS41-1AD3.pdf 328 Kbytes 3RK1395-6LS41-1AD3 3RK1395-6LS41-1AD3 FR_3RK1395-6LS41-1AD3.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
