3RK1308-0CB00-0CP0 SIEMENS Démarreur direct de sécurité High Feature à commande électronique protection élec.. Agrandir l'image

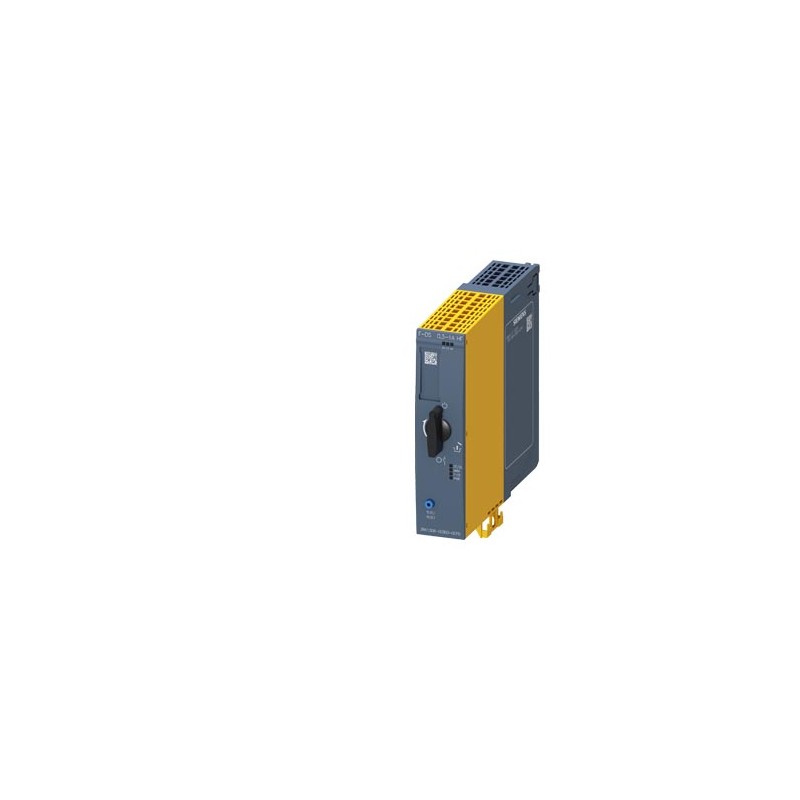

Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1308-0CB00-0CP0 SIEMENS Démarreur direct de sécurité High Feature à commande électronique protection élec..

3RK1308-0CB00-0CP0

SIEMENS

Démarreur direct de sécurité High Feature; à commande électronique protection électronique contre les surcharges jusqu'à 0,25 kW / 400 V ; Plage de réglage 0,3 .. 1A; PROFIenergy; option : Module 3DI/LC

Plus de détails


Appareillage industriel basse tension > Combinaison départ moteur

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $514.81
Prix unitaire: $514.81
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Démarreur direct de sécurité High Feature; à commande électronique protection électronique contre les surcharges jusqu'à 0,25 kW / 400 V ; Plage de réglage 0,3 .. 1A; PROFIenergy; option : Module 3DI/LC
nom de marque produitSIMATIC
catégorie du produitDépart-moteur
désignation du produitDémarreur direct
désignation type de produitET 200SP
Caractéristiques techniques générales
classe de déclenchementCLASS OFF / 5 / 10 réglable
variante d'appareil selon IEC 60947-4-23
fonction produitDémarreur direct de sécurité
● commande localeOui
● protection de l'appareilOui
● remote Firmware updateOui
● pour alimentation protection contre l'inversion de polaritéOui
tension d'isolement valeur assignée500 V
degré de pollution2
catégorie de surtensionIII
tension de tenue aux chocs valeur assignée6 kV
tension max. admissible pour séparation de protection
● entre circuit principal et circuit auxiliaire500 V
tenue aux chocs6g / 11 ms
tenue aux vibrations15 mm jusqu'à 6 Hz, 2g jusqu'à 500 Hz
fréquence de manœuvres max.1 1/s
durée de vie mécanique (cycles de manœuvre) des contacts principaux typique30 000 000
coordination de type1
catégorie d'emploi
● selon IEC 60947-4-2AC-53a: 1 A: (8-0,7: 70-32)
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)04/15/2016
fonction produit
● démarrage directOui
● démarrer avec départ moteur inverseurNon
constituant du produit sortie pour frein du moteurNon
fonction produit protection contre les courts-circuitsOui
version de la protection contre les courts-circuitsfusible
pouvoir de coupure courant de court-circuit limite (Icu)
● pour 400 V valeur assignée55 kA
● pour 500 V valeur assignée55 kA
● pour 500 V selon UL 60947 valeur assignée100 kA
pouvoir de coupure courant de court-circuit limite (Icu) dans le réseau IT
● pour 400 V valeur assignée55 kA
● pour 500 V valeur assignée55 kA
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1classe A
immunité aux perturbations CEM selon IEC 60947-1Classe A
perturbation par conduction
● par salves selon IEC 61000-4-43 kV
● surge conducteur-terre selon IEC 61000-4-54 kV
● surge conducteur-conducteur selon IEC 61000-4-52 kV
● champs rayonnés haute fréquence selon IEC 61000-4-6Classe A
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-320 V/m
décharge électrostatique selon IEC 61000-4-28 kV décharge dans l'air
émission de perturbations HF conduites selon CISPR11Classe A pour locaux industriels
émission de perturbations HF rayonnées selon CISPR11Classe A pour locaux industriels
Sécurité
type d'appareillage de sécurité selon IEC 61508-2Type B
valeur B10d10 100 000
niveau d'intégrité de sécurité (SIL) selon IEC 615083
niveau de performance (PL) selon EN ISO 13849-1e
catégorie selon EN ISO 13849-14
catégorie d'arrêt selon EN 60204-10
périodicité de test et de diagnostic par fonction de test interne max.600 s
PFH selon IEC 61508 par rapport à SIL0,0000000036 1/h
PFDavg pour niveau d'exigence faible selon IEC 615080,00000041
tolérance d'erreur matérielle selon IEC 615081
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 y
état sûr de l'appareilCircuit de charge ouvert
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts
Circuit principal
nombre de pôles pour circuit principal3
version du contactHybride
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant0,3 ... 1 A
charge min. [%]50 %; du plus petit courant nominal réglable
version de la protection du moteurélectronique
tension d'emploi valeur assignée48 ... 500 V
tolérance symétrique relative de la tension d'emploi10 %
fréquence de service 1 valeur assignée50 Hz
fréquence de service 2 valeur assignée60 Hz
tolérance symétrique relative de la fréquence d'emploi5 %
tolérance positive relative de la fréquence d'emploi5 %
tolérance négative relative de la fréquence d'emploi5 %
courant d'emploi pour AC pour 400 V valeur assignée1 A
courant permanent admissible au démarrage max.10 A
puissance d'emploi pour moteur triphasé pour 400 V pour 50 Hz0,09 ... 0,25 kW
Entrées/ Sorties
nombre d'entrées TOR5
● remarque4 via module 3DI/LC
● de sécurité1
type de caractéristique d'entréeType 1 in accordance with EN 61131-2
tension d'entrée sur entrée TOR
● pour DC valeur assignée24 V
● pour signal <0> pour DC0 ... 5 V
● pour signal <1> pour DC15 ... 30
courant d'entrée sur entrée TOR pour signal <1> typique0,009 A
Tension d’alimentation
type de tension de la tension d'alimentationCC
tension d'alimentation 1 pour DC valeur assignée
● min. admissible20,4 V
● max. admissible28,8 V
tension d'alimentation pour DC valeur assignée24 V
courant absorbé pour la valeur assignée de la tension d'alimentation
● en mode de fonctionnement Standby95 mA
● en service160 mA
● à l'activation du moteur250 mA
puissance dissipée [W] pour la valeur assignée de la tension d'alimentation
● en position OFF avec circuit bypass2,3 W
● en position ON avec circuit bypass3,8 W
courant d'appel pour 24 V25 A; pour un montage groupé, observer le manuel
durée du courant d'appel pour 24 V0,145 ms
Temps de réponse
retard à la fermeture35 ms
retard à l'ouverture35 ... 50 ms
retard à l'ouverture pour exigence de sécurité
● pour coupure via les entrée de commande max.55 ms
● pour coupure via l'alimentation max.120 ms
Electronique de puissance
courant d'emploi
● pour 40 °C valeur assignée1 A
● pour 50 °C valeur assignée1 A
● pour 55 °C valeur assignée1 A
● pour 60 °C valeur assignée1 A
Montage/ fixation/ dimensions
position de montagevertical, horizontal (tenir compte du déclassement)
type de fixationenfichable dans une BaseUnit
hauteur142 mm
largeur30 mm
profondeur150 mm
distance à respecter lors du montage en série
● vers le haut50 mm
● vers le bas50 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.4 000 m; Voir le manuel pour le déclassement
température ambiante
● en service-25 ... +60 °C; Voir le manuel pour le déclassement
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
catégorie d'environnement en service selon IEC 607213K6 (pas de formation de glace, pas de condensation), 3C3 (pas de brouillard salin), 3S2 (la pénétration de sable dans les appareils est interdite)
humidité relative en service10 ... 95 %
pression atmosphérique selon SN 31205900 ... 1 060 hPa
Communication/ Protocole
protocole pris en charge
● protocole PROFIBUS DPOui
● protocole PROFINETOui
fonction produit communication busOui
protocole pris en charge protocole AS-InterfaceNon
fonction produit
● prend en charge les valeurs de mesure PROFIenergyOui
● prend en charge la coupure de PROFIenergyOui
mémoire de plage d'adresses de la plage d'adresses
● des entrées4 byte
● des sorties2 byte
version du raccordement électrique de l'interface de communicationContact enfichable vers la Base Unit
Raccordements/ Bornes
version du raccordement électrique
● 1 pour signaux d'entrée TORmodule enfichable - accessoires
● 2 pour signaux d'entrée TORContact enfichable vers la Base Unit
version du raccordement électrique
● pour alimentation en énergie principaleContact enfichable vers la Base Unit
● pour départ côté chargeContact enfichable vers la Base Unit
● pour l'alimentationContact enfichable vers la Base Unit
longueur de câble pour moteur non blindé max.200 m
Caractéristiques assignées UL/CSA
courant de pleine charge (FLA) pour moteur courant alternatif 3 phases pour 480 V valeur assignée1 A
tension d'emploi pour AC pour 60 Hz selon CSA et UL valeur assignée480 V
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsFunctional Safety/Safety of MachineryDeclaration of ConformityTest CertificatesMarine / Shipping

ATEX-EC-Type-Examination-Certificate

Type Examination Certificate

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

Marine / Shippingother

DNV / Det Norske Veritas

LR (Lloyds Register)

Confirmation

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :25/01/2022
Date
05/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1308-0CB00-0CP0
Description d'articleDémarreur direct de sécurité High Feature; à commande électronique protection électronique contre les surcharges jusqu'à 0,25 kW / 400 V ; Plage de réglage 0,3 .. 1A; PROFIenergy; option : Module 3DI/LC
Famille de produitDéparts moteurs ET 200SP
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42D
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)20 Jour(s)
Poids Net par quantité0.563 kg
Dimension emballage184.00 x 170.00 x 76.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621012223
UPC804766464317
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3724
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 15.04.2016
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
ETIM8EC001037
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
protocole pris en charge pour DeviceNet Safety (EF007520) -
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
température ambiante, limite supérieure sans restriction (EF009603) -°C
protocole pris en charge pour PROFINET IO (EF007525) -
protocole pris en charge pour PROFINET CBA (EF007524) -
avec fusible (EF006693) -
protocole pris en charge pour TCP/IP (EF003050) -
nombre de contacts auxiliaires à fermeture (EF001376) -
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
protocole pris en charge pour SafetyBUS p (EF007527) -
protocole pris en charge pour PROFIsafe (EF007526) -
protocole pris en charge pour CAN (EF003053) -
adapté à un arrêt d'urgence (EF001433) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
nombre de voyants lumineux (EF001965) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
protocole pris en charge pour EtherNet/IP (EF007521) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
réinitialisation externe possible (EF003426) -
protocole pris en charge pour LON (EF003017) -
montage possible sur barres profilées (EF003972) -
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) -kW
supporte le protocole DeviceNet (EF003059) -
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) -
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
nombre de contacts auxiliaires à ouverture (EF001377) -
protocole pris en charge pour PROFIBUS (EF003052) -
degré de protection (NEMA) (EF011959) -
courant de fonctionnement nominal, CA-3, 400 V (EF009602) -A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
supporte protocole Modbus (EF003057) -
nombre de postes de commande (EF001372) -
protocole pris en charge pour INTERBUS (EF003054) -
protocole pris en charge pour Data-Highway (EF003058) -
protocole pris en charge pour SERCOS (EF006657) -
type de raccordement du circuit principal (EF006819) -
type de starter moteur (EF009598) -
protection contre les surcharges compensée en température (EF009604) -
protocole pris en charge pour SUCONET (EF003060) -
avec déclencheur de court-circuit (EF006691) true
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '-']V
type de tension d'actionnement (EF008242) DC
courant de fonctionnement nominal Ie (EF001443) 1A
réglage de courant du déclencheur de surcharge (EF002336) ['0.3', '1']A
classe de déclenchement (EF006668) autre
avec transfo (EF000278) false
classe de coordination selon IEC 60947-4-3 (EF012390) classe 1
indice de protection (IP) (EF005474) IP20
protocole pris en charge pour ASI (EF003051) false
largeur (EF000008) 30.0mm
hauteur (EF000040) 142.0mm
profondeur (EF000049) 150.0mm
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1308-0CB00-0CP0 3RK1308-0CB00-0CP0 FR_3RK1308-0CB00-0CP0.pdf 375 Kbytes 3RK1308-0CB00-0CP0 3RK1308-0CB00-0CP0 FR_3RK1308-0CB00-0CP0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
