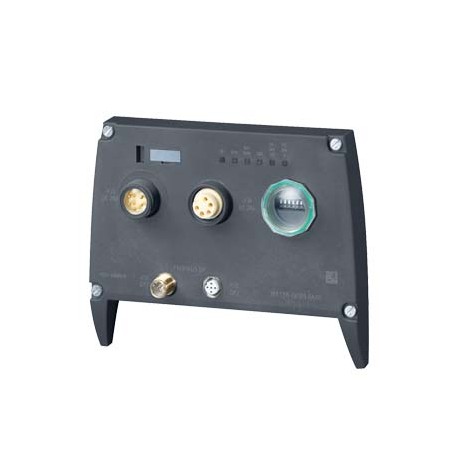

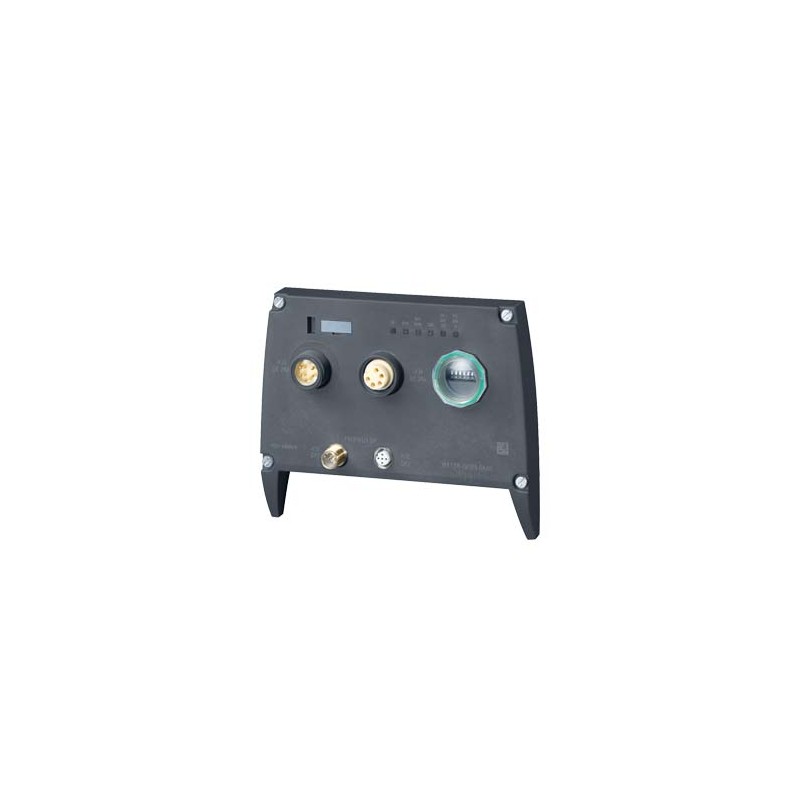

3RK1305-0AS01-0AA0 SIEMENS Départ-moteur SIRIUS M200D module de communication PROFIBUS DP démontable Raccord.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1305-0AS01-0AA0 SIEMENS Départ-moteur SIRIUS M200D module de communication PROFIBUS DP démontable Raccord..

3RK1305-0AS01-0AA0

SIEMENS

Départ-moteur SIRIUS M200D module de communication PROFIBUS DP démontable Raccordement au bus 2 x M12 avec raccordement en chaînage Raccordement d'énergie 24 V 2 x 7/8" avec raccordement en chaînage Résistance de terminaison de bus intégré avec le module technologique 3RK1395* utilisable comme départ-moteur M200D avec communication

SIRIUS ARRANC. MOTEUR M200D PROFIBUS DP MODULE DE COMMUNICATION AMOVIBLE AVEC CONNEXION. DU BUS 2 X M12 AVEC CONNEXION CONTINUE À LA TERRE. PUISSANCE 24V 2 X 7/8" AVEC RÉSISTANCE DE MEULAGE CONTINUE TERMINAL BUS INTÉGRÉ. GRÂCE AUX MODULES TEGNOLO.3RK1395*, UTILISÉS. COMME ARRANC.DE MOTEUR M200D AVEC COMMUN..

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $383.19
Prix unitaire: $383.19
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Départ-moteur SIRIUS M200D module de communication PROFIBUS DP démontable Raccordement au bus 2 x M12 avec raccordement en chaînage Raccordement d'énergie 24 V 2 x 7/8" avec raccordement en chaînage Résistance de terminaison de bus intégré avec le module technologique 3RK1395* utilisable comme départ-moteur M200D avec communication
Caractéristiques techniques générales
nom de marque produitSIRIUS
désignation du produitModule de communication
version du produitmodule de communication
fonction produit communication busOui
tension de tenue aux chocs valeur assignéeV800
tension d'isolement valeur assignéeV30
désignation du matériel selon EN 61346-2Q
type de fixationfixation par vis
largeurmm174
hauteurmm139
profondeurmm32
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande 1
● pour DC valeur assignéeV24
Tension d’alimentation
type de tension de la tension d'alimentationCC
tension d'alimentation
● pour DC valeur assignéeV24
● pour DC valeur assignée min. admissibleV20,4
● pour DC valeur assignée max. admissibleV28,8
Conditions ambiantes
degré de protection IPIP65
température ambiante
● à l'entreposage°C-40 ... +70
● en service°C-25 ... +55
● pendant le transport°C-40 ... +70
humidité relative en service%10 ... 95
tenue aux vibrations7 mm / 2g
tenue aux chocs12 g / 11 ms
degré de pollution3
altitude d'implantation pour altitude au-dessus de max.m2 000
position de montagevertical, horizontal, à plat
position de montage recommandéhorizontal
Communication/ Protocole
version de l'interface protocole AS-InterfaceNon
protocole pris en charge protocole AS-InterfaceNon
version de l'interface protocole PROFIBUS DPOui
protocole pris en charge protocole PROFIBUS DPOui
fonction produit
● interface du courant de commande par IO-LinkNon
● interface du courant de commande vers le câblage parallèleNon
protocole pris en charge protocole PROFINETNon
version du raccordement électrique de l'interface de communicationconnecteur M12
Raccordements/ Bornes
version du raccordement électrique
● pour le transfert de la communicationprise M12
● pour circuits auxiliaire et de commandeconnecteur
Compatibilité électromagnétique
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3, environnement A (secteur industriel)
perturbation par conduction par salves selon IEC 61000-4-4raccordement au réseau 2 kV / connecteur de commande 1 kV
perturbation par conduction surge conducteur-terre selon IEC 61000-4-52 kV
perturbation par conduction surge conducteur-conducteur selon IEC 61000-4-51 kV
émission de perturbations CEM selon IEC 60947-1CISPR11, environnement A (secteur industriel)
certificat d'aptitudeCE
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :08/01/2021
Date
12/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1305-0AS01-0AA0
Description d'articleDépart-moteur SIRIUS M200D module de communication PROFIBUS DP démontable Raccordement au bus 2 x M12 avec raccordement en chaînage Raccordement d'énergie 24 V 2 x 7/8" avec raccordement en chaînage Résistance de terminaison de bus intégré avec le module technologique 3RK1395* utilisable comme départ-moteur M200D avec communication
Famille de produitModule de communication M200D pour PROFIBUS
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42D
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité0.540 kg
Dimension emballage221.00 x 306.00 x 87.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209840270
UPC040892547009
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3722
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.07.2006
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-09-92
eClass7.127-37-09-92
eClass827-37-09-92
eClass927-37-09-92
eClass9.127-37-09-92
ETIM5EC002498
ETIM6EC002498
ETIM7EC002498
ETIM8EC002498
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
protocole pris en charge pour EtherNet/IP (EF007521) -
classe de coordination selon IEC 60947-4-3 (EF012390) -
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
protocole pris en charge pour PROFINET CBA (EF007524) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
protocole pris en charge pour SUCONET (EF003060) -
nombre de contacts auxiliaires à fermeture (EF001376) -
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
protocole pris en charge pour Data-Highway (EF003058) -
degré de protection (NEMA) (EF011959) -
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
type de starter moteur (EF009598) -
protocole pris en charge pour LON (EF003017) -
protection contre les surcharges compensée en température (EF009604) -
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
protocole pris en charge pour INTERBUS (EF003054) -
protocole pris en charge pour CAN (EF003053) -
protocole pris en charge pour TCP/IP (EF003050) -
nombre de contacts auxiliaires à ouverture (EF001377) -
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) -kW
protocole pris en charge pour DeviceNet Safety (EF007520) -
nombre de postes de commande (EF001372) -
protocole pris en charge pour PROFIBUS (EF003052) -
supporte le protocole DeviceNet (EF003059) -
protocole pris en charge pour SERCOS (EF006657) -
courant de fonctionnement nominal, CA-3, 400 V (EF009602) -A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
adapté à un arrêt d'urgence (EF001433) -
avec fusible (EF006693) -
supporte protocole Modbus (EF003057) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
protocole pris en charge pour SafetyBUS p (EF007527) -
classe de déclenchement (EF006668) -
température ambiante, limite supérieure sans restriction (EF009603) -°C
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
nombre de voyants lumineux (EF001965) -
réinitialisation externe possible (EF003426) -
montage possible sur barres profilées (EF003972) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
avec déclencheur de court-circuit (EF006691) -
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '-']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '-']V
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '24']V
type de tension d'actionnement (EF008242) DC
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
courant de fonctionnement nominal Ie (EF001443) -A
réglage de courant du déclencheur de surcharge (EF002336) ['-', '-']A
type de raccordement du circuit principal (EF006819) -
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) autre
avec transfo (EF000278) false
indice de protection (IP) (EF005474) IP65
protocole pris en charge pour ASI (EF003051) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFIsafe (EF007526) false
largeur (EF000008) 174.0mm
hauteur (EF000040) 139.0mm
profondeur (EF000049) 32.0mm
