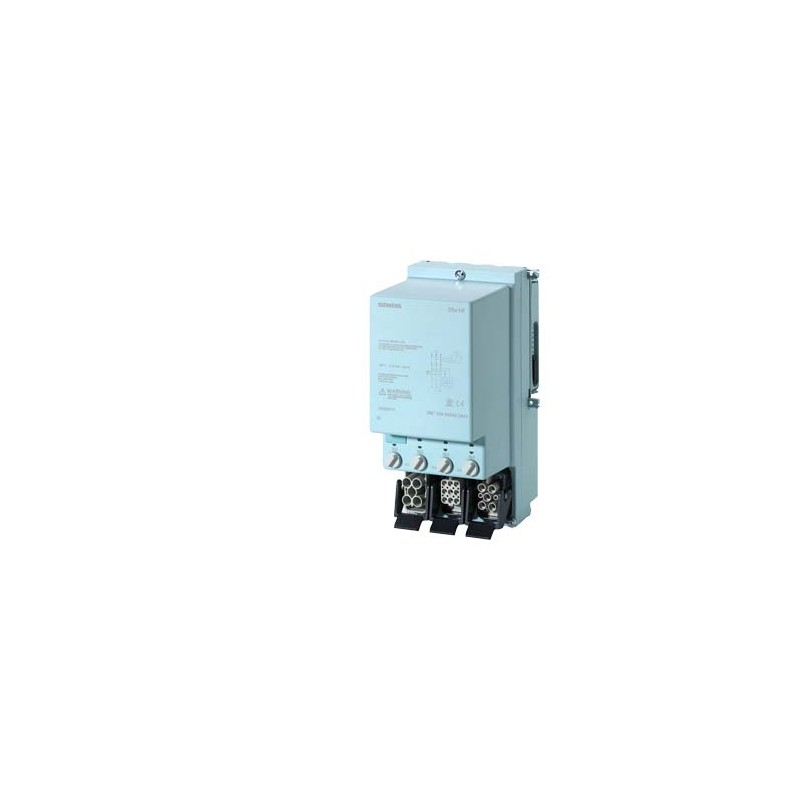

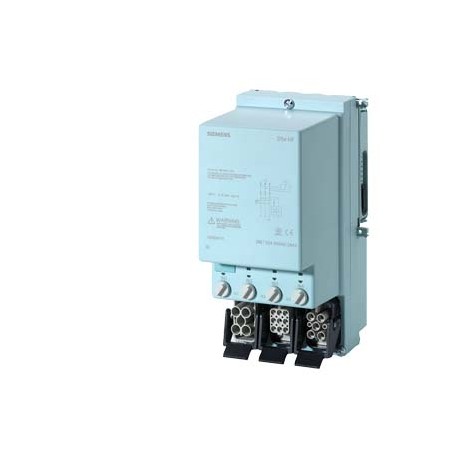

3RK1304-5KS40-3AA3 SIEMENS ET 200pro RSE HF Démarreur-inverseur High Feature Commutation mécanique Protectio.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1304-5KS40-3AA3 SIEMENS ET 200pro RSE HF Démarreur-inverseur High Feature Commutation mécanique Protectio..

3RK1304-5KS40-3AA3

SIEMENS

ET 200pro RSE HF Démarreur-inverseur High Feature Commutation mécanique Protection électronique contre les surcharges AC-3, 0,9 kW / 400 V 0,15 A...2,00 A Contact de freinage 400 V CA 4DI Han Q4/2 - Han Q8/0

ET 200PRO RSE HF ARRANC.-INVESTOR HIGH FEATURE; MANŒUVRE MÉCANIQUE; PROTEC. SOBREINT. ELECTRONICA 3 AC 400V / 0.9KW; 0.15A... 2,00ASCIRIUS CONTACTEUR DE FREIN AC 400V; 4DI DC24V; HAN Q4/2 - HAN Q8/0

Plus de détails


Appareillage industriel basse tension > Combinaison départ moteur

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $1,125.30
Prix unitaire: $1,125.30
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

ET 200pro RSE HF Démarreur-inverseur High Feature Commutation mécanique Protection électronique contre les surcharges AC-3, 0,9 kW / 400 V 0,15 A...2,00 A Contact de freinage 400 V CA 4DI Han Q4/2 - Han Q8/0
nom de marque produitSIMATIC
désignation du produitDépart-moteur
version du produitdépart-moteur inverseur
désignation type de produitET 200pro
Caractéristiques techniques générales
classe de déclenchementCLASS 10
fonction produit commande localeOui
tension d'isolement valeur assignée400 V
degré de pollution3
tension de tenue aux chocs valeur assignée6 kV
tension max. admissible pour séparation de protection entre circuit principal et circuit auxiliaire400 V
degré de protection IPIP65
tenue aux chocs15g / 11 ms
tenue aux vibrations2g
durée de vie mécanique (cycles de manœuvre) des contacts principaux typique30 000 000
coordination de type1
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)05/01/2012
fonction produit
● démarrage directNon
● démarrer avec départ moteur inverseurOui
constituant du produit sortie pour frein du moteurOui
équipement du produit
● commande de frein pour AC 230 VNon
● commande de frein pour AC 400 VOui
● commande de frein pour DC 24 VNon
● commande de frein pour DC 180 VNon
● commande de frein pour DC 500 VNon
type de tension de la tension d'alimentation pour commande de frein nécessaireAC
tension d'alimentation pour commande de frein nécessaire400 V
fonction produit protection contre les courts-circuitsOui
version de la protection contre les courts-circuitsfusible
pouvoir de coupure courant de court-circuit limite (Icu)
● pour 400 V valeur assignée100 000 A
Sécurité
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000
pourcentage de défaillances dangereuses
● pour niveau d'exigence faible selon SN 3192050 %
● pour niveau d'exigence élevé selon SN 3192075 %
taux de défaillance [valeur FIT]
● pour niveau d'exigence faible selon SN 31920100 FIT
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 y
protection de contact contre les décharges électriquesavec protection des doigts
Circuit principal
nombre de pôles pour circuit principal3
version du contactelectromécanique
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant0,15 ... 2 A
version de la protection du moteurélectronique
type de tensionAC
tension d'emploi valeur assignée200 ... 400 V
plage de travail rapportée à la tension d'emploi pour AC pour 50 Hz200 ... 440 V
courant d'emploi
● pour AC pour 400 V valeur assignée2 A
● pour AC-3 pour 400 V valeur assignée2 A
puissance d'emploi pour AC-3 pour 400 V valeur assignée900 W
puissance d'emploi pour moteur triphasé pour 400 V pour 50 Hz70 ... 900 W
Entrées/ Sorties
fonction produit
● entrées TOR paramétrablesOui
● sorties TOR paramétrablesNon
nombre d'entrées TOR4
nombre de douillkes
● pour signaux de sortie TOR0
● pour signaux d'entrée TOR4
Tension d’alimentation
type de tension de la tension d'alimentationCC
tension d'alimentation 1 pour DC24 ... 24 V
tension d'alimentation 1 pour DC valeur assignée
● min. admissible20,4 V
● max. admissible28,8 V
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC valeur assignée20,4 ... 28,8 V
tension d'alimentation de commande 1
● pour DC valeur assignée20,4 ... 28,8 V
● pour DC24 ... 24 V
puissance dissipée [W] dans circuit auxiliaire et de commande
● en position OFF
— avec circuit bypass1,6416 W
— sans circuit bypass1,6416 W
● en position ON
— avec circuit bypass3,888 W
— sans circuit bypass3,888 W
Montage/ fixation/ dimensions
position de montagevertical, horizontal
type de fixationfixation par vis
hauteur230 mm
largeur110 mm
profondeur150 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.3 500 m
température ambiante
● en service-25 ... +55 °C
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
humidité relative en service5 ... 95 %
Communication/ Protocole
protocole pris en charge
● protocole PROFIBUS DPOui
● protocole PROFINETOui
version de l'interface protocole PROFINETOui
fonction produit communication busOui
protocole pris en charge protocole AS-InterfaceNon
fonction produit
● prend en charge les valeurs de mesure PROFIenergyOui
● prend en charge la coupure de PROFIenergyOui
mémoire de plage d'adresses de la plage d'adresses
● des entrées2 byte
● des sorties2 byte
version du raccordement électrique de l'interface de communicationvia bus de fond de panier
Raccordements/ Bornes
version du raccordement électrique pour circuit principalraccordement par connecteur plat
version du raccordement électrique
● 1 pour signaux d'entrée TORdouille M12
● 2 pour signaux d'entrée TORdouille M12
● 3 pour signaux d'entrée TORdouille M12
● 4 pour signaux d'entrée TORdouille M12
version du raccordement électrique
● sur l'interface de l'appareil spécifique fabricantinterface optique
● pour alimentation en énergie principaleconnecteur femelle selon ISO 23570
● pour départ côté chargeconnecteur femelle selon ISO 23570
● pour le transfert de l'énergie principaleconnecteur femelle selon ISO 23570
● pour l'alimentationvia bus de fond de panier
● pour le transfert de la tension d'alimentationvia bus de fond de panier
Caractéristiques assignées UL/CSA
tension d'emploi pour AC pour 60 Hz selon CSA et UL valeur assignée600 V
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

Declaration of ConformityTest CertificatesotherDangerous Good

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :08/01/2021
Date
02/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1304-5KS40-3AA3
Description d'articleET 200pro RSE HF Démarreur-inverseur High Feature Commutation mécanique Protection électronique contre les surcharges AC-3, 0,9 kW / 400 V 0,15 A...2,00 A Contact de freinage 400 V CA 4DI Han Q4/2 - Han Q8/0
Famille de produitRécapitulatif des références de commande
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42D
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité1.969 kg
Dimension emballage228.00 x 309.00 x 184.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209646650
UPC662643246186
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3723
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead titanium zirconium oxide

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
ETIM8EC001037
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
réinitialisation externe possible (EF003426) -
supporte protocole Modbus (EF003057) -
montage possible sur barres profilées (EF003972) -
adapté à un arrêt d'urgence (EF001433) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
degré de protection (NEMA) (EF011959) -
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
protocole pris en charge pour SafetyBUS p (EF007527) -
protocole pris en charge pour PROFIsafe (EF007526) -
protocole pris en charge pour PROFINET IO (EF007525) -
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) -
protocole pris en charge pour CAN (EF003053) -
avec fusible (EF006693) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
température ambiante, limite supérieure sans restriction (EF009603) -°C
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) -kW
protocole pris en charge pour SUCONET (EF003060) -
supporte le protocole DeviceNet (EF003059) -
protocole pris en charge pour LON (EF003017) -
nombre de contacts auxiliaires à ouverture (EF001377) -
nombre de contacts auxiliaires à fermeture (EF001376) -
protocole pris en charge pour PROFIBUS (EF003052) -
protocole pris en charge pour SERCOS (EF006657) -
protocole pris en charge pour EtherNet/IP (EF007521) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
protocole pris en charge pour autres systèmes de bus (EF003062) -
protection contre les surcharges compensée en température (EF009604) -
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
nombre de postes de commande (EF001372) -
protocole pris en charge pour Data-Highway (EF003058) -
nombre de voyants lumineux (EF001965) -
protocole pris en charge pour TCP/IP (EF003050) -
protocole pris en charge pour INTERBUS (EF003054) -
protocole pris en charge pour DeviceNet Safety (EF007520) -
protocole pris en charge pour PROFINET CBA (EF007524) -
type de starter moteur (EF009598) démarreur-inverseur
avec déclencheur de court-circuit (EF006691) true
tension d'alimentation de courant nominal Us CC (EF003980) ['20.4', '28.8']V
type de tension d'actionnement (EF008242) DC
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 0.9kW
courant de fonctionnement nominal Ie (EF001443) 2A
courant de fonctionnement nominal, CA-3, 400 V (EF009602) 2A
réglage de courant du déclencheur de surcharge (EF002336) ['0.15', '2']A
classe de déclenchement (EF006668) CLASS 10
type de raccordement du circuit principal (EF006819) raccordement par fiche plate
avec transfo (EF000278) false
classe de coordination selon IEC 60947-4-3 (EF012390) classe 1
indice de protection (IP) (EF005474) IP65
protocole pris en charge pour ASI (EF003051) false
largeur (EF000008) 110.0mm
hauteur (EF000040) 230.0mm
profondeur (EF000049) 150.0mm
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1304-5KS40-3AA3 3RK1304-5KS40-3AA3 FR_3RK1304-5KS40-3AA3.pdf 239 Kbytes 3RK1304-5KS40-3AA3 3RK1304-5KS40-3AA3 FR_3RK1304-5KS40-3AA3.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
