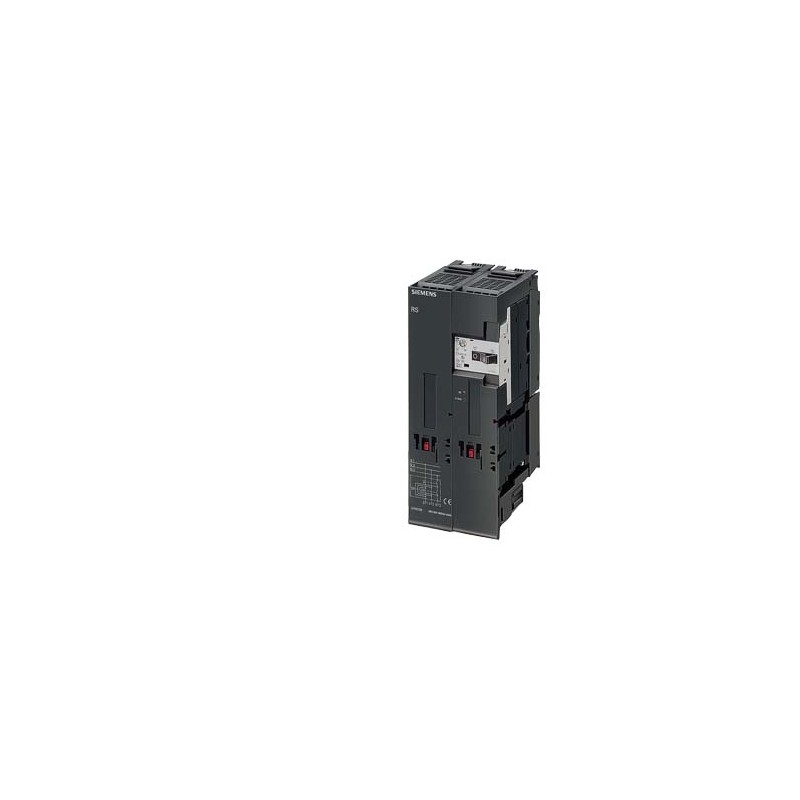

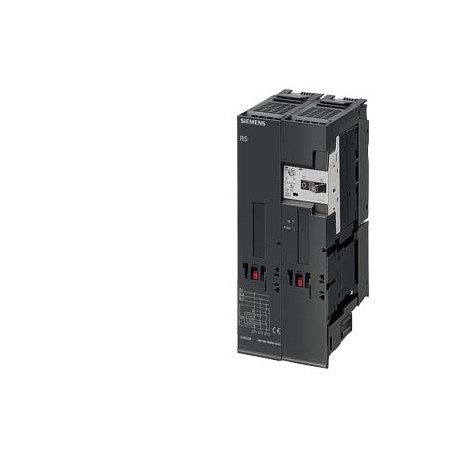

3RK1301-1FB00-1AA2 SIEMENS RS1-X pour ET 200S Démarreur-inverseur standard extensible Plage de réglage 3,5.... Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1301-1FB00-1AA2 SIEMENS RS1-X pour ET 200S Démarreur-inverseur standard extensible Plage de réglage 3,5....

3RK1301-1FB00-1AA2

SIEMENS

RS1-X pour ET 200S Démarreur-inverseur standard extensible Plage de réglage 3,5...5 A AC-3, 1,9 kW / 400 V Démarreur électromécanique pour module de commande de frein

RS1-X POUR DÉMARREUR D’ONDULEUR ÉLECTROM ET 200S. PLAGE DE RÉGLAGE EXTENSIBLE 3.5...5.0A AC-3; 1,9 KW/400V. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


Appareillage industriel basse tension > Combinaison départ moteur

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

RS1-X pour ET 200S Démarreur-inverseur standard extensible Plage de réglage 3,5...5 A AC-3, 1,9 kW / 400 V Démarreur électromécanique pour module de commande de frein
nom de marque produitSIMATIC
désignation du produitDépart-moteur
version du produitdépart-moteur inverseur
désignation type de produitET 200S
Caractéristiques techniques générales
classe de déclenchementCLASS 10
fonction produit commande localeOui
puissance dissipée [W] pour la valeur assignée du courant sans la part de courant de charge typique4,12 W
tension d'isolement valeur assignée500 V
degré de pollution3 à 400 V, 2 à 500 V suivant CEI60664 (CEI61131)
tension de tenue aux chocs valeur assignée6 kV
tension max. admissible pour séparation de protection entre circuit principal et circuit auxiliaire400 V
tenue aux chocs5g / 11 ms
tenue aux vibrations2g
fréquence de manœuvres max.750 1/h
durée de vie mécanique (cycles de manœuvre) des contacts principaux typique100 000
coordination de type1
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)10/26/2016
fonction produit
● démarrage directNon
● démarrer avec départ moteur inverseurOui
constituant du produit sortie pour frein du moteurOui
équipement du produit
● commande de frein pour AC 230 VNon
● commande de frein pour DC 24 VNon
● commande de frein pour DC 180 VNon
● commande de frein pour DC 500 VNon
extension produit Braking Module pour commande de freinOui
fonction produit protection contre les courts-circuitsOui
version de la protection contre les courts-circuitsdisjoncteur
pouvoir de coupure courant de court-circuit limite (Icu)
● pour 400 V valeur assignée50 kA
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1CISPR11, environnement A (secteur industriel)
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3, environnement A (secteur industriel)
perturbation par conduction
● par salves selon IEC 61000-4-42 kV d'alimentation de tension, entrées et sorties
● surge conducteur-terre selon IEC 61000-4-52 kV (U > 24 V DC)
● surge conducteur-conducteur selon IEC 61000-4-51 kV (U > 24 V DC)
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-380 MHz ... 1 GHz 10 V/m, 1,4 GHz ...2 Hz 3 V/m, 2 GHz ... 2,7 GHz 1 V/m
Sécurité
valeur B10 pour niveau d'exigence élevé selon SN 319201 000 000
pourcentage de défaillances dangereuses
● pour niveau d'exigence faible selon SN 3192050 %
● pour niveau d'exigence élevé selon SN 3192075 %
taux de défaillance [valeur FIT]
● pour niveau d'exigence faible selon SN 31920100 FIT
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 y
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts
Circuit principal
nombre de pôles pour circuit principal3
version du contactelectromécanique
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant3,5 ... 4 A
version de la protection du moteurbimétal
tension d'emploi valeur assignée200 ... 400 V
fréquence de service 1 valeur assignée50 Hz
fréquence de service 2 valeur assignée60 Hz
tolérance positive relative de la fréquence d'emploi10 %
tolérance négative relative de la fréquence d'emploi10 %
plage de travail rapportée à la tension d'emploi pour AC pour 50 Hz200 ... 440 V
courant d'emploi
● pour AC-3 pour 400 V valeur assignée5 A
puissance d'emploi pour AC-3 pour 400 V valeur assignée1,9 kW
puissance d'emploi pour moteur triphasé pour 400 V pour 50 Hz1,9 ... 1,9 kW
Entrées/ Sorties
fonction produit
● entrées TOR paramétrablesNon
● sorties TOR paramétrablesNon
nombre d'entrées TOR0
nombre de douillkes
● pour signaux de sortie TOR0
● pour signaux d'entrée TOR0
Tension d’alimentation
type de tension de la tension d'alimentationCC
tension d'alimentation 1 pour DC24 ... 24 V
tension d'alimentation 1 pour DC valeur assignée
● min. admissible20,4 V
● max. admissible28,8 V
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC valeur assignée20,4 ... 28,8 V
tension d'alimentation de commande 1
● pour DC valeur assignée20,4 ... 28,8 V
● pour DC24 ... 24 V
puissance dissipée [W] dans circuit auxiliaire et de commande
● en position OFF
— avec circuit bypass0,3744 W
— sans circuit bypass0,374 W
● en position ON
— avec circuit bypass4,1184 W
— sans circuit bypass4,118 W
Montage/ fixation/ dimensions
position de montagevertical, horizontal
type de fixationEnfichable sur le module de connexion
hauteur265 mm
largeur90 mm
profondeur120 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service0 ... 60 °C
● à l'entreposage-40 ... +70 °C
● pendant le transport-40 ... +70 °C
humidité relative en service5 ... 95 %
Communication/ Protocole
protocole pris en charge
● protocole PROFIBUS DPOui
● protocole PROFINETOui
version de l'interface protocole PROFINETOui
fonction produit communication busOui
protocole pris en charge protocole AS-InterfaceNon
fonction produit
● prend en charge les valeurs de mesure PROFIenergyNon
● prend en charge la coupure de PROFIenergyNon
mémoire de plage d'adresses de la plage d'adresses
● des entrées1 byte
● des sorties1 byte
version du raccordement électrique
● de l'interface de communicationvia bus de fond de panier
● pour le transfert de la communicationvia bus de fond de panier
Raccordements/ Bornes
version du raccordement électrique pour circuit principalraccordement à vis
version du raccordement électrique
● 1 pour signaux d'entrée TORvia module de commande
● 2 pour signaux d'entrée TORvia module de commande
version du raccordement électrique
● sur l'interface de l'appareil spécifique fabricantconnecteur mâle
● pour alimentation en énergie principaleraccordement par vis
● pour départ côté chargeraccordement par vis
● pour le transfert de l'énergie principalevia bus de puissance
● pour l'alimentationvia bus de fond de panier
● pour le transfert de la tension d'alimentationvia bus de fond de panier
Caractéristiques assignées UL/CSA
tension d'emploi pour AC pour 60 Hz selon CSA et UL valeur assignée600 V
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

CSA

CCC

Confirmation

UL

EAC

RCM

For use in hazardous locationsDeclaration of ConformityTest CertificatesotherDangerous Good

ATEX-EC-Type-Examination-Certificate

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

Transport Information

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :15/12/2020
Date
12/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1301-1FB00-1AA2
Description d'articleRS1-X pour ET 200S Démarreur-inverseur standard extensible Plage de réglage 3,5...5 A AC-3, 1,9 kW / 400 V Démarreur électromécanique pour module de commande de frein
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 01.10.2020
Notes
Successeur Le successeur est le système ET 200SP avec ses modules départ-moteur compacts.
Données Prix
Groupe de prix42D
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)50 Jour(s)
Poids Net par quantité1.400 kg
Dimension emballage198.00 x 286.00 x 157.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209498792
UPC662643240894
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4962
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 26.10.2016
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead titanium zirconium oxide

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
Indisponible.

Données ETIM

ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
protocole pris en charge pour PROFIsafe (EF007526) -
température ambiante, limite supérieure sans restriction (EF009603) -°C
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
protocole pris en charge pour PROFINET CBA (EF007524) -
réinitialisation externe possible (EF003426) -
nombre de postes de commande (EF001372) -
protocole pris en charge pour SERCOS (EF006657) -
montage possible sur barres profilées (EF003972) -
protocole pris en charge pour TCP/IP (EF003050) -
adapté à un arrêt d'urgence (EF001433) -
nombre de contacts auxiliaires à ouverture (EF001377) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
supporte le protocole DeviceNet (EF003059) -
protection contre les surcharges compensée en température (EF009604) -
protocole pris en charge pour EtherNet/IP (EF007521) -
avec fusible (EF006693) -
protocole pris en charge pour LON (EF003017) -
supporte protocole Modbus (EF003057) -
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) -
protocole pris en charge pour INTERBUS (EF003054) -
protocole pris en charge pour CAN (EF003053) -
nombre de voyants lumineux (EF001965) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
protocole pris en charge pour SafetyBUS p (EF007527) -
nombre de contacts auxiliaires à fermeture (EF001376) -
protocole pris en charge pour PROFIBUS (EF003052) -
protocole pris en charge pour PROFINET IO (EF007525) -
degré de protection (NEMA) (EF011959) -
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) -kW
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
protocole pris en charge pour Data-Highway (EF003058) -
protocole pris en charge pour SUCONET (EF003060) -
protocole pris en charge pour DeviceNet Safety (EF007520) -
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
type de starter moteur (EF009598) démarreur-inverseur
avec déclencheur de court-circuit (EF006691) true
tension d'alimentation de courant nominal Us CC (EF003980) ['20.4', '28.8']V
type de tension d'actionnement (EF008242) DC
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 1.9kW
courant de fonctionnement nominal Ie (EF001443) -A
courant de fonctionnement nominal, CA-3, 400 V (EF009602) -A
réglage de courant du déclencheur de surcharge (EF002336) ['3.5', '4']A
classe de déclenchement (EF006668) CLASS 10
type de raccordement du circuit principal (EF006819) raccordement à vis
avec transfo (EF000278) false
classe de coordination selon IEC 60947-4-3 (EF012390) classe 1
indice de protection (IP) (EF005474) IP20
protocole pris en charge pour ASI (EF003051) false
largeur (EF000008) 90.0mm
hauteur (EF000040) 265.0mm
profondeur (EF000049) 120.0mm
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V



Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RK1301-1FB00-1AA2 3RK1301-1FB00-1AA2 FR_3RK1301-1FB00-1AA2.pdf 170 Kbytes 3RK1301-1FB00-1AA2 3RK1301-1FB00-1AA2 FR_3RK1301-1FB00-1AA2.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
