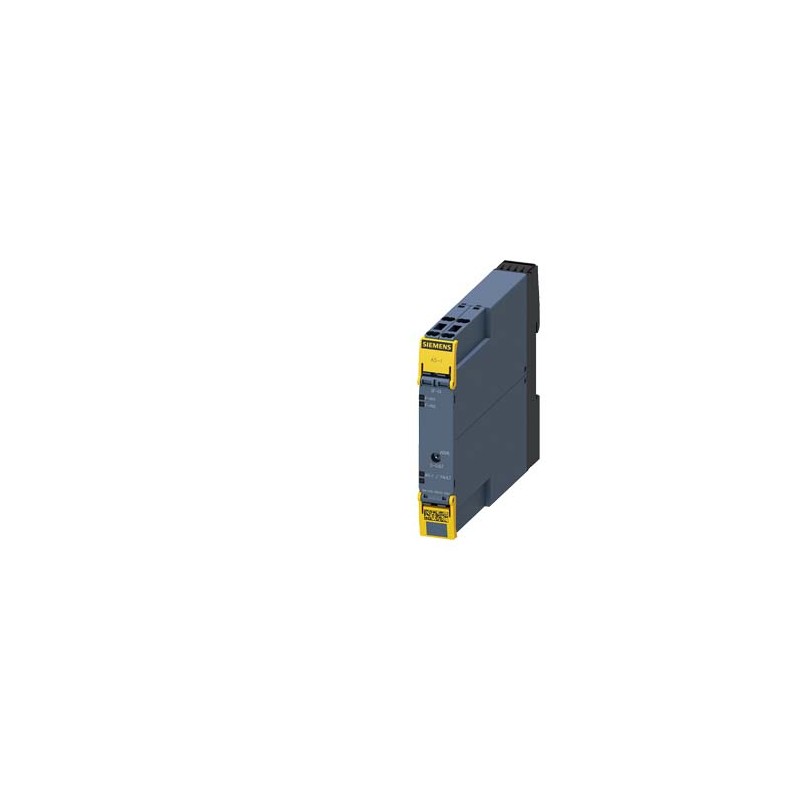

3RK1205-0BG00-2AA2 SIEMENS Module ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI, IP20 2 x entrées po.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1205-0BG00-2AA2 SIEMENS Module ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI, IP20 2 x entrées po..

3RK1205-0BG00-2AA2

SIEMENS

Module ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI, IP20 2 x entrées pour capteurs mécaniques bornes à ressort Largeur 17,5 mm

MODULE COMP. ASISAFE SLIMLINE IP20, SEC. ESCLAVE, 2F-DI BORNES À RESSORT, 17,5 MM POUR CAPTEURS MÉCANIQUES.

Plus de détails


CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $257.18
Prix unitaire: $257.18
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI, IP20 2 x entrées pour capteurs mécaniques bornes à ressort Largeur 17,5 mm
désignation du produitModule d'E/S Slimline Compact pour utilisation en armoire
version du produitAS-i SC17.5F, 2F-DI
Caractéristiques techniques générales
degré de protection IPIP20
version de l'esclaveesclave standard
profile esclave AS-InterfaceS-0.B.F
code ID1F; Réglage d'usine, modifiable
tension d'emploi selon spécification AS-Interface18 ... 31,6 V
fonction produit convenant pour AS-i Power24VOui
protocole pris en charge protocole AS-InterfaceOui
courant absorbé depuis les câbles profilés AS-Interface
● pour 30 V max.50 mA
● pour 24 V avec AS-i Power24V max.50 mA
type de réglage d'adresse des esclaves AS-ivia douille d'adressage frontale
version de l'affichage
● en tant qu'affichage de l'état des entrées/sortiesLED jaune
● dans AS-InterfaceLED verte/rouge
désignation du matériel
● selon EN 61346-2K
● selon DIN 40719 complétée par IEC 204-2 selon IEC 750A
tenue aux chocs15g / 11 ms (modules) ou 10g / 11 ms (modules avec connecteurs)
Entrées numérique
nombre d'entrées TOR0
nombre d'entrées TOR de sécurité2
type de caractéristique d'entréemechanical contacts
Sorties TOR
nombre de sorties TOR0
Entrées analogiques
nombre d'entrées analogiques0
Sorties analogiques
nombre de sorties analogiques0
Sécurité
niveau d'intégrité de sécurité (SIL) selon IEC 615083
niveau de performance (PL) selon EN ISO 13849-1e
catégorie selon EN ISO 13849-1jusqu'à la catégorie 4
pourcentage de défaillances non dangereuses (SFF)99 %
PFHD pour niveau d'exigence élevé selon EN 620610,0000000045 1/h
PFDavg pour niveau d'exigence faible selon IEC 615080,000005
valeur T1 pour intervalle du test périodique ou durée d'utilisation selon IEC 6150820 y
Connecteurs
courant permanent admissible de l'interface vers le connecteur
● dans AS-Interface2 A
Montage/ fixation/ dimensions
type de fixationfixation par vis et par encliquetage
hauteur100 mm
largeur17,5 mm
profondeur120 mm
Conditions ambiantes
température ambiante
● en service-25 ... +70 °C
● à l'entreposage-40 ... +85 °C
Raccordements/ Bornes
version du raccordement électrique des entrées/sortiesBornes à ressort
type de sections de câble raccordables
● âme massive1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
● âme souple avec embouts1x (0,25 ... 1,0 mm²), 2x (0,25 ... 1,0 mm²)
● âme souple sans traitement de l'embout1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
● pour câbles AWG âme massive1x (20 ... 16), 2x (20 ... 16)
● pour câbles AWG multibrin1x (20 ... 16), 2x (20 ... 16)
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCFunctional Safety/Safety of Machinery

CSA

Confirmation

UL

EAC

RCM

Miscellaneous

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

Marine / Shippingother

RMRS / Russian Maritime Register

DNV-GL

ASI-Certification

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :09/10/2021
Date
15/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1205-0BG00-2AA2
Description d'articleModule ASIsafe SlimLine Compact SC17.5F digital safety 2F-DI, IP20 2 x entrées pour capteurs mécaniques bornes à ressort Largeur 17,5 mm
Famille de produitSlimLine Compact
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.152 kg
Dimension emballage111.00 x 159.00 x 38.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209974555
UPC804766359668
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
