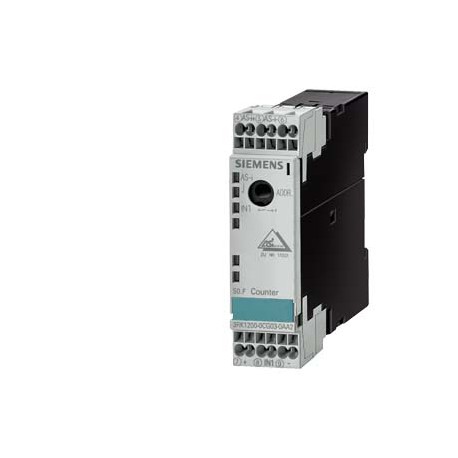

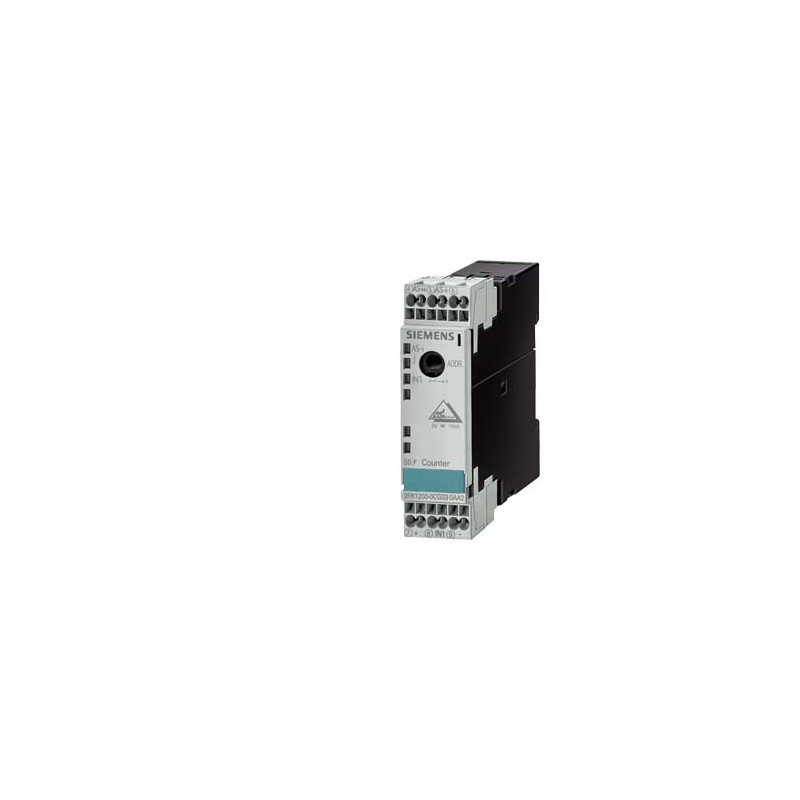

3RK1200-0CG03-0AA2 SIEMENS Module de comptage AS-Interface S22,5, 1DI, Compteurs, IP20 1x 1 entrée de compta.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3RK1200-0CG03-0AA2 SIEMENS Module de comptage AS-Interface S22,5, 1DI, Compteurs, IP20 1x 1 entrée de compta..

3RK1200-0CG03-0AA2

SIEMENS

Module de comptage AS-Interface S22,5, 1DI, Compteurs, IP20 1x 1 entrée de comptage, 90 mA, PNP bloc de jonction à bornes à ressort Largeur 22,5 mm

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module fonctionnel / technologique

CONTRÔLE ET CONTACTEURS > Appareillage AS-Interface, SIMOCODE

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $229.08
Prix unitaire: $229.08

Quantité Prix
1+$229.08
2+$200.26
3+$196.87
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Module de comptage AS-Interface S22,5, 1DI, Compteurs, IP20 1x 1 entrée de comptage, 90 mA, PNP bloc de jonction à bornes à ressort Largeur 22,5 mm
Caractéristiques techniques générales
version du produitmodule de comptage - modules avec fonctions spéciales
fonction produit
● détection de défauts à la terreNon
● comptageOui
● détection de surtensionNon
protocole pris en charge protocole AS-InterfaceNon
Type d’esclaveesclave standard
Configuration E/S0
Code IDF
version du raccordement électrique des entrées/sortiesraccordement borne à ressort
Tension de service selon spécification AS-InterfaceV26,5 ... 31,6
AS-Interface consommation totale max.mA170
désignation du matériel selon DIN 40719 complétée par IEC 204-2 selon IEC 750A
désignation du matériel selon EN 61346-2K
Entrées
Entrées alimentation du capteur via AS-Interfacerésistant aux courts-circuits et à la surcharge
Entrées plage de tensionV20 ... 30
Entrées
● niveau de commutation-High min.V10
● niveau de commutation-Low max.V5
courant d'entrée sur entrée TOR
● pour signal <1> min.mA10
● pour signal <0> max.mA2
courant permanent admissible de l'alimentation des capteurs pour toutes les entrées pour température ambiante 40 °CmA90
Brochage Brochesborne 7 = + , borne 9 = - , borne 8 = IN2
Signalisation d’état AS-InterfaceLED verte marche + LED rouge arrêt = état o.k. LED vert arrêt + LED rouge marche = pas de transmission de données LED vert clignote + LED rouge marche= adresse zéro LED vert arrêt + LED rouge clignote = surcharge (capteur)
Conditions ambiantes
température ambiante
● en service°C-25 ... +70
● à l'entreposage°C-40 ... +85
degré de protection IPIP20
Caractéristiques mécaniques
largeurmm22,5
hauteurmm103
profondeurmm86
type de fixationmontage sur rail DIN symétrique/montage mural
Section des conducteurs
● âme massive2 x (0,25 - 1,5) mm²
● âme souple
— avec embout2 x (0,25 - 1) mm²
— sans embout2 x (0,25 - 1,5) mm²
● AWG âme souple ou multibrinsAWG 2 x (24 - 16) mm²
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UL

EAC

RCM

EC/EU-Declaration of Conformity

Marine / Shipping

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

Marine / Shippingother

DNV-GL

ASI-Certification

Confirmation

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :18/01/2021
Date
13/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RK1200-0CG03-0AA2
Description d'articleModule de comptage AS-Interface S22,5, 1DI, Compteurs, IP20 1x 1 entrée de comptage, 90 mA, PNP bloc de jonction à bornes à ressort Largeur 22,5 mm
Famille de produitModules de comptage
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)10 Jour(s)
Poids Net par quantité0.107 kg
Dimension emballage28.50 x 89.50 x 102.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209447813
UPC754554735207
N° d'Export85371098
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3720
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-05
eClass7.127-24-26-05
eClass827-24-26-05
eClass927-24-26-05
eClass9.127-24-26-05
ETIM5EC001601
ETIM6EC001601
ETIM7EC001601
ETIM8EC001601
IDEA43567
UNSPSC1432-15-17-05
UNSPSC1532-15-17-05

Données ETIM

ETIM: EC001601 - Bus de terrain, périphérie déc. - module fonctionnel / technologique

Valeur Unité
SIL conformément à IEC 61508 (EF009889) -
degré de protection (NEMA) (EF011959) -
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['-', '-']V
type de tension d’alimentation (EF002991) -
nombre de fonctions (EF003244) -
nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
nombre d'interfaces matérielles PROFINET (EF006932) 0
nombre d'interfaces matérielles en série RS-232 (EF003021) 0
nombre d'interfaces matérielles en série RS-422 (EF003022) 0
nombre d'interfaces matérielles en série RS-485 (EF003023) 0
nombre d'interfaces matérielles en série TTY (EF003024) 0
nombre d'interfaces matérielles parallèles (EF003026) 0
nombre d'interfaces matérielles Wireless (EF006933) 0
nombre d'interfaces matérielles USB (EF003025) 0
nombre d'autres interfaces matérielles (EF003027) 0
avec interface optique (EF003028) false
protocole pris en charge pour TCP/IP (EF003050) false
protocole pris en charge pour PROFIBUS (EF003052) false
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) true
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
supporte le protocole DeviceNet (EF003059) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour PROFINET IO (EF007525) false
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour Foundation Fieldbus (EF007522) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio WLAN 802.11 (EF007179) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) false
composants système (EF004118) true
permet le comptage (EF003248) true
adapté au pesage (EF003249) false
adapté à la régulation de température (EF008344) false
adapté à la régulation de soudure (EF003251) false
adapté à la régulation de la pression (EF003252) false
adapté à NC (EF003253) false
adapté à la mesure du déplacement (EF003255) false
adapté à CNC (EF003256) false
adapté à SSI (EF003254) false
adapté à la détection de valeurs incrémentales (EF003258) false
adapté à la détection de valeurs absolues (EF003259) false
adapté à la régulation du débit (EF003260) false
adapté à la mesure du débit (EF003261) false
adapté à la commande de trajectoire (EF003262) false
adapté à la commande de cames (EF003263) false
adapté au sciage à la volée (EF003264) false
adapté à la régulation multi-axes (EF003265) false
adapté à la régulation mono-axe (EF003266) false
adapté au positionnement multi-axes (EF003267) false
adapté au positionnement mono-axe (EF003268) false
bloc fonctionnel de blocage du redémarrage (EF007212) false
bloc fonctionnel de réinitialisation automatique (EF007208) false
bloc fonctionnel de contrôle des contacteurs (EF007467) false
bloc fonctionnel d'arrêt d'urgence (EF007211) false
bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) false
bloc fonctionnel de commutateur de validation (EF007214) false
bloc fonctionnel de circuit à deux mains (EF007215) false
bloc fonctionnel de sélection du mode de fonctionnement (EF007210) false
bloc fonctionnel de contrôle d'accès (EF007213) false
indice de protection (IP) (EF005474) IP20
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) -
mesure de la fréquence (EF000599) false
montage possible sur barres profilées (EF003972) FALSE
montage mural/direct possible (EF007020) FALSE
encastrement frontal possible (EF007016) false
montage sur rack possible (EF007018) false
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) -
matériel associé (Ex ib) (EF004142) -
catégorie de protection contre les explosions pour le gaz (EF003997) -
catégorie de protection contre les explosions pour la poussière (EF003998) -
largeur (EF000008) 22.5mm
hauteur (EF000040) 103.0mm
profondeur (EF000049) 86.0mm


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf 279 Mbytes
3RK1200-0CG03-0AA2 3RK1200-0CG03-0AA2 FR_3RK1200-0CG03-0AA2.pdf 228 Kbytes 3RK1200-0CG03-0AA2 3RK1200-0CG03-0AA2 FR_3RK1200-0CG03-0AA2.pdf
