3RF2120-1AA04

SIEMENS

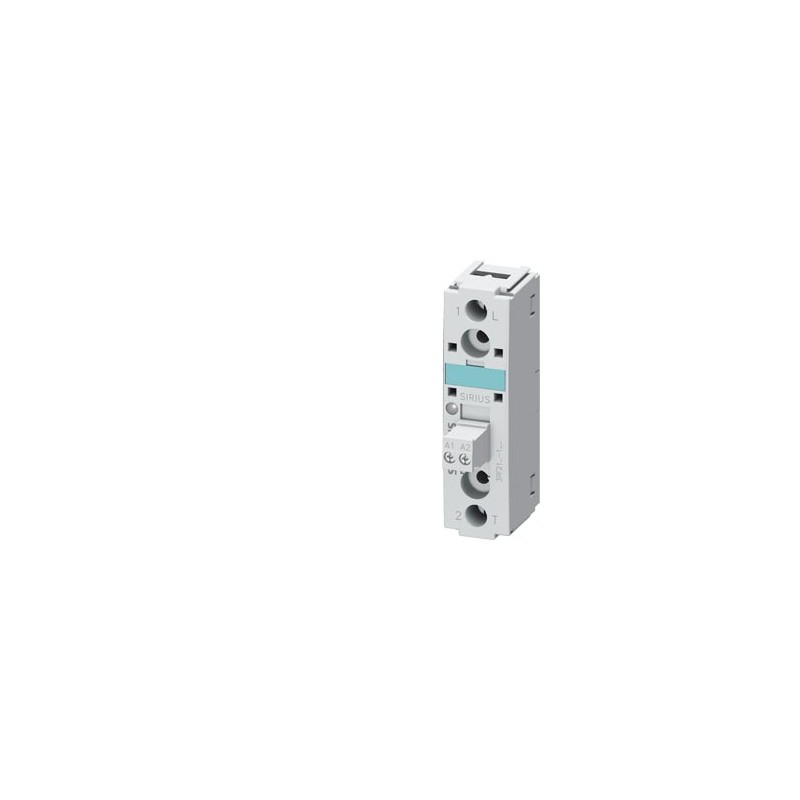

Relais à semiconducteur, monophasé 3RF2 Largeur 22,5 mm, 20 A 48-460 V / 24 V CC Borne à vis

Plus de détails


CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $58.38
Prix unitaire: $58.38

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Relais à semiconducteur, monophasé 3RF2 Largeur 22,5 mm, 20 A 48-460 V / 24 V CC Borne à vis
nom de marque produitSIRIUS
désignation du produitrelais statique
version du produitmonophasé
désignation type de produit3RF21
numéro d'article du fabricant
● _1 des accessoires à commander3RF2900-3PA88
● _2 des accessoires à commander3RF2920-0HA16
● _3 des accessoires à commander3RF2900-0EA18
● _4 des accessoires à commander3RF2920-0GA16
● _5 des accessoires à commander3RF2920-0FA08
désignation du produit
● _1 des accessoires à commandercouvre-bornes
● _2 des accessoires à commanderrégulateur de puissance
● _3 des accessoires à commanderconvertisseur
● _4 des accessoires à commandersurveillance de la charge
● _5 des accessoires à commanderversion de base surveillance de charge
Caractéristiques techniques générales
fonction produitcommutation au zéro de tension
puissance dissipée [V∙A] max.28,6 VA
puissance dissipée [W] pour la valeur assignée du courant sans la part de courant de charge typique0,4 W
tension d'isolement valeur assignée600 V
type de tension de la tension d'alimentation de commandeDC
tension de tenue aux chocs du circuit principal valeur assignée6 kV
tenue aux chocs selon IEC 60068-2-2715g / 11 ms
tenue aux vibrations selon IEC 60068-2-62g
désignation du matériel selon IEC 81346-2:2009Q
Directive RoHS (date)05/28/2009
Circuit principal
nombre de pôles pour circuit principal1
nombre de contacts NO pour contacts principaux1
nombre de contacts NF pour contacts principaux0
tension d'emploi pour AC
● pour 50 Hz valeur assignée48 ... 460 V
● pour 60 Hz valeur assignée48 ... 460 V
fréquence de service valeur assignée50 ... 60 Hz
tolérance symétrique relative de la fréquence d'emploi10 %
plage de travail rapportée à la tension d'emploi pour AC
● pour 50 Hz40 ... 506 V
● pour 60 Hz40 ... 506 V
courant d'emploi
● pour AC-51 valeur assignée20 A
● selon UL 508 valeur assignée20 A
courant permanent admissible max.20 A
courant d'emploi min.100 mA
pente de la tension sur le thyristor pour contacts principaux max. admissible500 V/µs
tension de blocage sur le thyristor pour contacts principaux max. admissible1 200 V
courant de blocage du thyristor10 mA
température de déclassement40 °C
tenue aux courants de choc valeur assignée200 A
valeur I2t max.200 A²·s
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande 1
● pour DC valeur assignée30 V
● pour DC15 ... 24 V
tension d'alimentation de commande
● pour DC valeur initiale pour détection de signal <1>15 V
● pour DC valeur finale de reconnaissance du signal <0>5 V
courant de commande pour tension min. d'alimentation de commande
● pour DC13 mA
courant de commande pour DC valeur assignée15 mA
retard à la fermeture1 ms; max. supplémentaire une demi-onde
retard à l'ouverture1 ms; max. supplémentaire une demi-onde
Circuit auxiliaire
nombre de contacts NF pour contacts auxiliaires0
nombre de contacts NO pour contacts auxiliaires0
nombre d'inverseurs pour contacts auxiliaires0
Montage/ fixation/ dimensions
type de fixationfixation par vis
● montage en sérieOui
couple de serrage des vis de fixation max.1,5 N·m
couple de serrage [lbf·in] des vis de fixation max.13 lbf·in
hauteur85 mm
largeur22,5 mm
profondeur48 mm
Raccordements/ Bornes
version du raccordement électrique
● pour circuit principalraccordement à vis
● pour circuits auxiliaire et de commanderaccordement à vis
type de sections de câble raccordables
● pour contacts principaux
— âme massive2x (1,5 ... 2,5 mm²), 2x (2,5 ... 6 mm²)
— âme souple avec embouts2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
● pour câbles AWG pour contacts principaux2x (14 ... 10)
section de câble raccordable pour contacts principaux
● âme massive ou multibrin1,5 ... 6 mm²
● âme souple avec embouts1 ... 10 mm²
type de sections de câble raccordables
● pour contacts auxiliaires et de commande
— âme massive1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— âme souple avec embouts1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
— âme souple sans traitement de l'embout1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²)
● pour câbles AWG pour contacts auxiliaires et de commande1x (AWG 20 ... 12)
numéro AWG comme section codée de câble raccordable pour contacts principaux14 ... 10
couple de serrage
● pour contacts principaux pour bornes à vis2 ... 2,5 N·m
● pour contacts auxiliaires et de commande pour bornes à vis0,5 ... 0,6 N·m
couple de serrage [lbf·in]
● pour contacts principaux pour bornes à vis7 ... 10,3 lbf·in
● pour contacts auxiliaires et de commande pour bornes à vis4,5 ... 5,3 lbf·in
version du filetage de la vis de raccordement
● pour contacts principauxM4
● des contacts auxiliaires et de commandeM3
longueur de dénudage du câble
● pour contacts principaux7 mm
● pour contacts auxiliaires et de commande7 mm
Sécurité
degré de protection IP face avant selon IEC 60529IP20
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts en cas de contact vertical par l'avant
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.1 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-55 ... +80 °C
Compatibilité électromagnétique
perturbation par conduction
● par salves selon IEC 61000-4-42 kV / 5 kHz critère de comportement 2
● surge conducteur-terre selon IEC 61000-4-52 kV critère de comportement 2
● surge conducteur-conducteur selon IEC 61000-4-51 kV critère de comportement 2
● champs rayonnés haute fréquence selon IEC 61000-4-6140 dBuV dans la plage de fréquences de 0,15 ... 80 MHz, critère de comportement 1
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-380 MHz ... 1 GHz 10 V/m, critère de comportement 1
décharge électrostatique selon IEC 61000-4-2Décharge au contact 4 kV / décharge dans l'air 8 kV, critère de comportement 2
émission de perturbations HF conduites selon CISPR11Classe A pour locaux industriels
émission de perturbations HF rayonnées selon CISPR11Classe B pour locaux résidentiels et tertiaires
Protection contre les courts, version de la cartouche-fusible
numéro d'article du fabricant
● du fusible gS pour la protection des semiconducteurs pour forme NH utilisable3NE1813-0; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
● du fusible gR pour la protection des semiconducteurs pour forme cylindrique utilisable5SE1320
● du fusible aR pour la protection des semiconducteurs pour forme NH utilisable3NE8015-1
● du fusible aR pour la protection des semiconducteurs pour forme cylindrique 10 x 38 mm utilisable3NC1016; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
● du fusible aR pour la protection des semiconducteurs pour forme cylindrique 14 x 51 mm utilisable3NC1425
● du fusible aR pour la protection des semiconducteurs pour forme cylindrique 22 x 58 mm utilisable3NC2220
numéro d'article du fabricant du fusible gG
● pour forme NH utilisable3NA6801; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
● pour forme cylindrique 10 x 38 mm utilisableCes fusibles ont un courant assigné moins élevé que les relais à semiconducteur
● pour forme cylindrique 14 x 51 mm utilisable3NW6101-1; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
numéro d'article du fabricant
● du fusible NEOZED utilisable5SE2306; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

CSA

Confirmation

UR

EAC

RCM

EC/EU-Declaration of Conformity

Test CertificatesotherRailway

Type Test Certificates/Test Report

Special Test Certificate

Confirmation

Household and similar appliances

Vibration and Shock

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
dernière modification :12/01/2022
Date
14/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3RF2120-1AA04
Description d'articleRelais à semiconducteur, monophasé 3RF2 Largeur 22,5 mm, 20 A 48-460 V / 24 V CC Borne à vis
Famille de produitRelais à semiconducteur et contacteurs à semiconducteur SIRIUS 3RF2
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41C
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)40 Jour(s)
Poids Net par quantité0.076 kg
Dimension emballage46.00 x 106.00 x 50.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209573789
UPC754554860633
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit3725
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 28.05.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-10-14
eClass7.127-37-10-14
eClass827-37-10-14
eClass927-37-10-14
eClass9.127-37-10-14
ETIM6EC002055
ETIM7EC002055
ETIM8EC002055
IDEA45365
UNSPSC1439-12-23-33
UNSPSC1539-12-23-30

Données ETIM

ETIM: EC000066 - Contacteur de puissance pour courant alternatif

Valeur Unité
puissance de fonctionnement nominale NEMA (EF011960) -kW
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '-']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '-']V
tension d'alimentation de courant nominal Us CC (EF003980) ['15', '24']V
type de tension d'actionnement (EF008242) DC
courant de fonctionnement nominal CA-1, 400 V (EF001393) 20A
courant de fonctionnement nominal CA-3, 400 V (EF001392) -A
courant de fonctionnement nominal CA-4, 400 V (EF008495) -A
adapté à un montage sur rail (EF001126) true
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à ouverture (EF001377) 0
type de raccordement du circuit principal (EF006819) raccordement à vis
nombre de contacts ouverture en tant que contacts principaux (EF001375) 0
nombre de contacts à fermeture en tant que contacts principaux (EF001374) 1
puissance de fonctionnement nominale CA-4, 400 V (EF008496) -kW
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOG SIEMENS SIRIUS INDUSTRIAL CONTROLS EN.pdf 279 Mbytes
3RF2120-1AA04 3RF2120-1AA04 FR_3RF2120-1AA04.pdf 218 Kbytes 3RF2120-1AA04 3RF2120-1AA04 FR_3RF2120-1AA04.pdf

Commentaires: (1) ▲

  • — Luca
    Évaluation du client:
    • Página:1
    Écrire commentaire
    Écrire commentaire
    Sous forme de peau
    Score:
    Nom:
    Email:
    Titre:
    Commentaire:
    Recommandez-vous acheter ce produit?
      Captcha
      Écrire commentaire

    Derniers commentaires de nos clients

    Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
