3RF2050-4AA02
SIEMENS
1

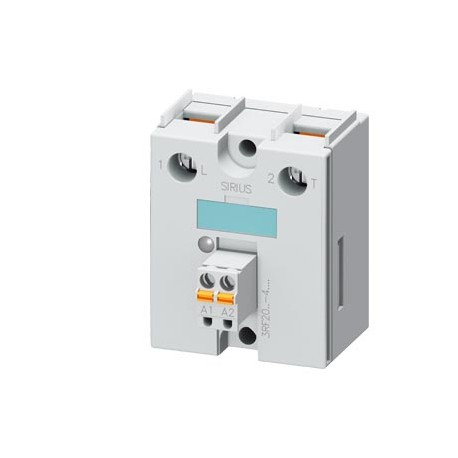

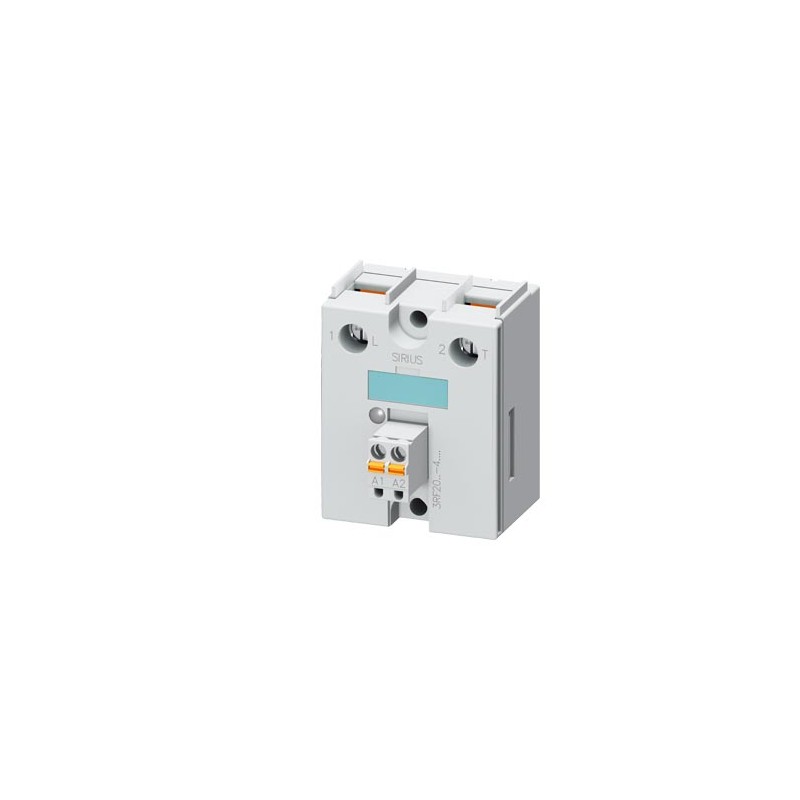

Relais à semiconducteur, monophasé 3RF2 Largeur 45 mm, 50 A 24-230 V / 24 V CC Borne à vis Bloc à bornes pour signaux de commande, bornes à ressort
SIRIUS, relais à semi-conducteurs 3RF2, largeur 45mm, 50A 24-230V / 24V DC Bornes à vis Connecteurs bornes Connexion à ressort. Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.
CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Relais à semiconducteur, monophasé 3RF2 Largeur 45 mm, 50 A 24-230 V / 24 V CC Borne à vis Bloc à bornes pour signaux de commande, bornes à ressort | ||||||||||||||||||||||||||
nom de marque produit | SIRIUS | |||||||||||||||||||||||||
désignation du produit | relais statique | |||||||||||||||||||||||||
version du produit | monophasé | |||||||||||||||||||||||||
désignation type de produit | 3RF20 | |||||||||||||||||||||||||
Caractéristiques techniques générales | ||||||||||||||||||||||||||
fonction produit | commutation au zéro de tension | |||||||||||||||||||||||||
puissance dissipée [W] pour la valeur assignée du courant sans la part de courant de charge typique | 0,4 W | |||||||||||||||||||||||||
tension d'isolement valeur assignée | 600 V | |||||||||||||||||||||||||
type de tension de la tension d'alimentation de commande | DC | |||||||||||||||||||||||||
tenue aux chocs selon IEC 60068-2-27 | 15g / 11 ms | |||||||||||||||||||||||||
tenue aux vibrations selon IEC 60068-2-6 | 2g | |||||||||||||||||||||||||
désignation du matériel selon IEC 81346-2:2009 | Q | |||||||||||||||||||||||||
Directive RoHS (date) | 05/28/2009 | |||||||||||||||||||||||||
Circuit principal | ||||||||||||||||||||||||||
nombre de pôles pour circuit principal | 1 | |||||||||||||||||||||||||
nombre de contacts NO pour contacts principaux | 1 | |||||||||||||||||||||||||
nombre de contacts NF pour contacts principaux | 0 | |||||||||||||||||||||||||
tension d'emploi pour AC | ||||||||||||||||||||||||||
● pour 50 Hz valeur assignée | 24 ... 230 V | |||||||||||||||||||||||||
● pour 60 Hz valeur assignée | 24 ... 230 V | |||||||||||||||||||||||||
fréquence de service valeur assignée | 50 ... 60 Hz | |||||||||||||||||||||||||
tolérance symétrique relative de la fréquence d'emploi | 10 % | |||||||||||||||||||||||||
plage de travail rapportée à la tension d'emploi pour AC | ||||||||||||||||||||||||||
● pour 50 Hz | 20 ... 253 V | |||||||||||||||||||||||||
● pour 60 Hz | 20 ... 253 V | |||||||||||||||||||||||||
courant d'emploi | ||||||||||||||||||||||||||
● pour AC-51 valeur assignée | 50 A | |||||||||||||||||||||||||
● selon UL 508 valeur assignée | 50 A | |||||||||||||||||||||||||
courant permanent admissible max. | 50 A | |||||||||||||||||||||||||
courant d'emploi min. | 500 mA | |||||||||||||||||||||||||
pente de la tension sur le thyristor pour contacts principaux max. admissible | 1 000 V/µs | |||||||||||||||||||||||||
tension de blocage sur le thyristor pour contacts principaux max. admissible | 800 V | |||||||||||||||||||||||||
courant de blocage du thyristor | 10 mA | |||||||||||||||||||||||||
température de déclassement | 40 °C | |||||||||||||||||||||||||
tenue aux courants de choc valeur assignée | 600 A | |||||||||||||||||||||||||
valeur I2t max. | 1 800 A²·s | |||||||||||||||||||||||||
Circuit de commande/ Commande | ||||||||||||||||||||||||||
type de tension de la tension d'alimentation de commande | DC | |||||||||||||||||||||||||
tension d'alimentation de commande 1 | ||||||||||||||||||||||||||
● pour DC valeur assignée | 30 V | |||||||||||||||||||||||||
● pour DC | 15 ... 24 V | |||||||||||||||||||||||||
tension d'alimentation de commande | ||||||||||||||||||||||||||
● pour DC valeur initiale pour détection de signal <1> | 15 V | |||||||||||||||||||||||||
● pour DC valeur finale de reconnaissance du signal <0> | 5 V | |||||||||||||||||||||||||
courant de commande pour tension min. d'alimentation de commande | ||||||||||||||||||||||||||
● pour DC | 13 mA | |||||||||||||||||||||||||
courant de commande pour DC valeur assignée | 15 mA | |||||||||||||||||||||||||
retard à la fermeture | 1 ms; max. supplémentaire une demi-onde | |||||||||||||||||||||||||
retard à l'ouverture | 1 ms; max. supplémentaire une demi-onde | |||||||||||||||||||||||||
Circuit auxiliaire | ||||||||||||||||||||||||||
nombre de contacts NF pour contacts auxiliaires | 0 | |||||||||||||||||||||||||
nombre de contacts NO pour contacts auxiliaires | 0 | |||||||||||||||||||||||||
nombre d'inverseurs pour contacts auxiliaires | 0 | |||||||||||||||||||||||||
Montage/ fixation/ dimensions | ||||||||||||||||||||||||||
type de fixation | fixation par vis | |||||||||||||||||||||||||
● montage en série | Oui | |||||||||||||||||||||||||
couple de serrage des vis de fixation max. | 1,5 N·m | |||||||||||||||||||||||||
couple de serrage [lbf·in] des vis de fixation max. | 13 lbf·in | |||||||||||||||||||||||||
hauteur | 58 mm | |||||||||||||||||||||||||
largeur | 45 mm | |||||||||||||||||||||||||
profondeur | 48 mm | |||||||||||||||||||||||||
Raccordements/ Bornes | ||||||||||||||||||||||||||
version du raccordement électrique | ||||||||||||||||||||||||||
● pour circuit principal | raccordement à vis | |||||||||||||||||||||||||
● pour circuits auxiliaire et de commande | raccordement par borne à ressort | |||||||||||||||||||||||||
type de sections de câble raccordables | ||||||||||||||||||||||||||
● pour contacts principaux | ||||||||||||||||||||||||||
— âme massive | 2x (1,5 ... 2,5 mm²), 2x (2,5 ... 6 mm²) | |||||||||||||||||||||||||
— âme souple avec embouts | 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm² | |||||||||||||||||||||||||
● pour câbles AWG pour contacts principaux | 2x (14 ... 10) | |||||||||||||||||||||||||
section de câble raccordable pour contacts principaux | ||||||||||||||||||||||||||
● âme massive ou multibrin | 1,5 ... 6 mm² | |||||||||||||||||||||||||
● âme souple avec embouts | 1 ... 10 mm² | |||||||||||||||||||||||||
type de sections de câble raccordables | ||||||||||||||||||||||||||
● pour contacts auxiliaires et de commande | ||||||||||||||||||||||||||
— âme massive | 1x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
— âme souple avec embouts | 1x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
— âme souple sans traitement de l'embout | 1x (0,5 ... 2,5 mm²) | |||||||||||||||||||||||||
● pour câbles AWG pour contacts auxiliaires et de commande | 1x (AWG 20 ... 12) | |||||||||||||||||||||||||
numéro AWG comme section codée de câble raccordable pour contacts principaux | 14 ... 10 | |||||||||||||||||||||||||
couple de serrage | ||||||||||||||||||||||||||
● pour contacts principaux pour bornes à vis | 2 ... 2,5 N·m | |||||||||||||||||||||||||
couple de serrage [lbf·in] | ||||||||||||||||||||||||||
● pour contacts principaux pour bornes à vis | 7 ... 10,3 lbf·in | |||||||||||||||||||||||||
● pour contacts auxiliaires et de commande pour bornes à vis | 4,5 ... 5,3 lbf·in | |||||||||||||||||||||||||
version du filetage de la vis de raccordement | ||||||||||||||||||||||||||
● pour contacts principaux | M4 | |||||||||||||||||||||||||
● des contacts auxiliaires et de commande | M4 | |||||||||||||||||||||||||
longueur de dénudage du câble | ||||||||||||||||||||||||||
● pour contacts principaux | 10 mm | |||||||||||||||||||||||||
● pour contacts auxiliaires et de commande | 10 mm | |||||||||||||||||||||||||
Conditions ambiantes | ||||||||||||||||||||||||||
altitude d'implantation pour altitude au-dessus de max. | 1 000 m | |||||||||||||||||||||||||
température ambiante | ||||||||||||||||||||||||||
● en service | -25 ... +60 °C | |||||||||||||||||||||||||
● à l'entreposage | -55 ... +80 °C | |||||||||||||||||||||||||
Compatibilité électromagnétique | ||||||||||||||||||||||||||
perturbation par conduction | ||||||||||||||||||||||||||
● par salves selon IEC 61000-4-4 | 2 kV / 5 kHz critère de comportement 2 | |||||||||||||||||||||||||
● surge conducteur-terre selon IEC 61000-4-5 | 2 kV critère de comportement 2 | |||||||||||||||||||||||||
● surge conducteur-conducteur selon IEC 61000-4-5 | 1 kV critère de comportement 2 | |||||||||||||||||||||||||
● champs rayonnés haute fréquence selon IEC 61000-4-6 | 140 dBuV dans la plage de fréquences de 0,15 ... 80 MHz, critère de comportement 1 | |||||||||||||||||||||||||
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-3 | 80 MHz ... 1 GHz 10 V/m, critère de comportement 1 | |||||||||||||||||||||||||
décharge électrostatique selon IEC 61000-4-2 | Décharge au contact 4 kV / décharge dans l'air 8 kV, critère de comportement 2 | |||||||||||||||||||||||||
émission de perturbations HF conduites selon CISPR11 | Classe A pour locaux industriels | |||||||||||||||||||||||||
émission de perturbations HF rayonnées selon CISPR11 | Classe B pour locaux résidentiels et tertiaires | |||||||||||||||||||||||||
Protection contre les courts, version de la cartouche-fusible | ||||||||||||||||||||||||||
numéro d'article du fabricant | ||||||||||||||||||||||||||
● du fusible gS pour la protection des semiconducteurs pour forme NH utilisable | 3NE1817-0 | |||||||||||||||||||||||||
● du fusible gR pour la protection des semiconducteurs pour forme cylindrique utilisable | 5SE1350 | |||||||||||||||||||||||||
● du fusible aR pour la protection des semiconducteurs pour forme NH utilisable | 3NE8017-1 | |||||||||||||||||||||||||
● du fusible aR pour la protection des semiconducteurs pour forme cylindrique 14 x 51 mm utilisable | 3NC1450 | |||||||||||||||||||||||||
● du fusible aR pour la protection des semiconducteurs pour forme cylindrique 22 x 58 mm utilisable | 3NC2263 | |||||||||||||||||||||||||
numéro d'article du fabricant du fusible gG | ||||||||||||||||||||||||||
● pour forme NH utilisable | 3NA6810; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur | |||||||||||||||||||||||||
● pour forme cylindrique 14 x 51 mm utilisable | 3NW6107-1; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur | |||||||||||||||||||||||||
● pour forme cylindrique 22 x 58 mm utilisable | 3NW6207-1; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur | |||||||||||||||||||||||||
numéro d'article du fabricant | ||||||||||||||||||||||||||
● du fusible DIAZED utilisable | 5SB2711; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur | |||||||||||||||||||||||||
● du fusible NEOZED utilisable | 5SE2320; Ces fusibles ont un courant assigné moins élevé que les relais à semiconducteur | |||||||||||||||||||||||||
Certificats/ homologations | ||||||||||||||||||||||||||
Téléchargements et manuels | ||||||||||||||||||||||||||
| ||||||||||||||||||||||||||
Autres informations | ||||||||||||||||||||||||||
Information- and Downloadcenter (Catalogues, Brochures,…) | ||||||||||||||||||||||||||
Industry Mall (système de commande en ligne) | ||||||||||||||||||||||||||
Générateur CAx en ligne | ||||||||||||||||||||||||||
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.) | ||||||||||||||||||||||||||
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …) | ||||||||||||||||||||||||||
dernière modification : | 21/12/2020 | |||||||||||||||||||||||||
Date 07/05/2022 | Sous réserve de modifications © Copyright Siemens 2022 |
Produit | |||||||||||||||||||||||||||||||||||||
Numéro d'article | 3RF2050-4AA02 | ||||||||||||||||||||||||||||||||||||
Description d'article | Relais à semiconducteur, monophasé 3RF2 Largeur 45 mm, 50 A 24-230 V / 24 V CC Borne à vis Bloc à bornes pour signaux de commande, bornes à ressort | ||||||||||||||||||||||||||||||||||||
Famille de produit | Relais à semiconducteur et contacteurs à semiconducteur SIRIUS 3RF2 | ||||||||||||||||||||||||||||||||||||
Cycle de vie du produit (PLM) | PM300:Active Product | ||||||||||||||||||||||||||||||||||||
Données Prix | |||||||||||||||||||||||||||||||||||||
Groupe de prix | 41C | ||||||||||||||||||||||||||||||||||||
Coefficient Metal | Nullement | ||||||||||||||||||||||||||||||||||||
Informations Livraison | |||||||||||||||||||||||||||||||||||||
Caractéristiques d'exportation | AL : N / ECCN : EAR99 | ||||||||||||||||||||||||||||||||||||
Délai Appro Fsseur (hors transport) | 40 Jour(s) | ||||||||||||||||||||||||||||||||||||
Poids Net par quantité | 0.080 kg | ||||||||||||||||||||||||||||||||||||
Dimension emballage | 49.00 x 64.00 x 76.00 | ||||||||||||||||||||||||||||||||||||
Unité de mesure de l'emballage | MM | ||||||||||||||||||||||||||||||||||||
Quantité | 1 Pc | ||||||||||||||||||||||||||||||||||||
Quantité par emballage | 1 | ||||||||||||||||||||||||||||||||||||
Informations produit supplémentaires | |||||||||||||||||||||||||||||||||||||
EAN | 4011209662438 | ||||||||||||||||||||||||||||||||||||
UPC | 754554925134 | ||||||||||||||||||||||||||||||||||||
N° d'Export | 85364900 | ||||||||||||||||||||||||||||||||||||
Rubrique catalogue (PDF) | CC-IC10 | ||||||||||||||||||||||||||||||||||||
Groupe de produit | 3725 | ||||||||||||||||||||||||||||||||||||
Group Code | R711 | ||||||||||||||||||||||||||||||||||||
Pays d'origine | Allemagne | ||||||||||||||||||||||||||||||||||||
Conformité à la directive RoHS | Conforme directive RoHS depuis :: 28.05.2009 | ||||||||||||||||||||||||||||||||||||
Classe de produit | C : Produit qui ne peut être réutilisé ou retourné | ||||||||||||||||||||||||||||||||||||
Directive environnementale DEEE : | Oui | ||||||||||||||||||||||||||||||||||||
Art. 33 REACH : Obligation d'information sur la liste des substances candidates |
| ||||||||||||||||||||||||||||||||||||
Classification | |||||||||||||||||||||||||||||||||||||
|
Valeur | Unité | |
---|---|---|
puissance de fonctionnement nominale NEMA (EF011960) | - | kW |
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) | ['-', '-'] | V |
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) | ['-', '-'] | V |
tension d'alimentation de courant nominal Us CC (EF003980) | ['15', '24'] | V |
type de tension d'actionnement (EF008242) | DC | |
courant de fonctionnement nominal CA-1, 400 V (EF001393) | 50 | A |
courant de fonctionnement nominal CA-3, 400 V (EF001392) | - | A |
courant de fonctionnement nominal CA-4, 400 V (EF008495) | - | A |
adapté à un montage sur rail (EF001126) | true | |
nombre de contacts auxiliaires à fermeture (EF001376) | 0 | |
nombre de contacts auxiliaires à ouverture (EF001377) | 0 | |
type de raccordement du circuit principal (EF006819) | raccordement à vis | |
nombre de contacts ouverture en tant que contacts principaux (EF001375) | 0 | |
nombre de contacts à fermeture en tant que contacts principaux (EF001374) | 1 | |
puissance de fonctionnement nominale CA-4, 400 V (EF008496) | - | kW |
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) | - | kW |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes | |
3RF2050-4AA02 3RF2050-4AA02 FR_3RF2050-4AA02.pdf | 201 Kbytes |
Aucun commentaire sur le produit encore.
Score: | |
Nom: | |
Email: | |
Titre: | |
Commentaire: | |
Recommandez-vous acheter ce produit? | |
Écrire commentaire |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
