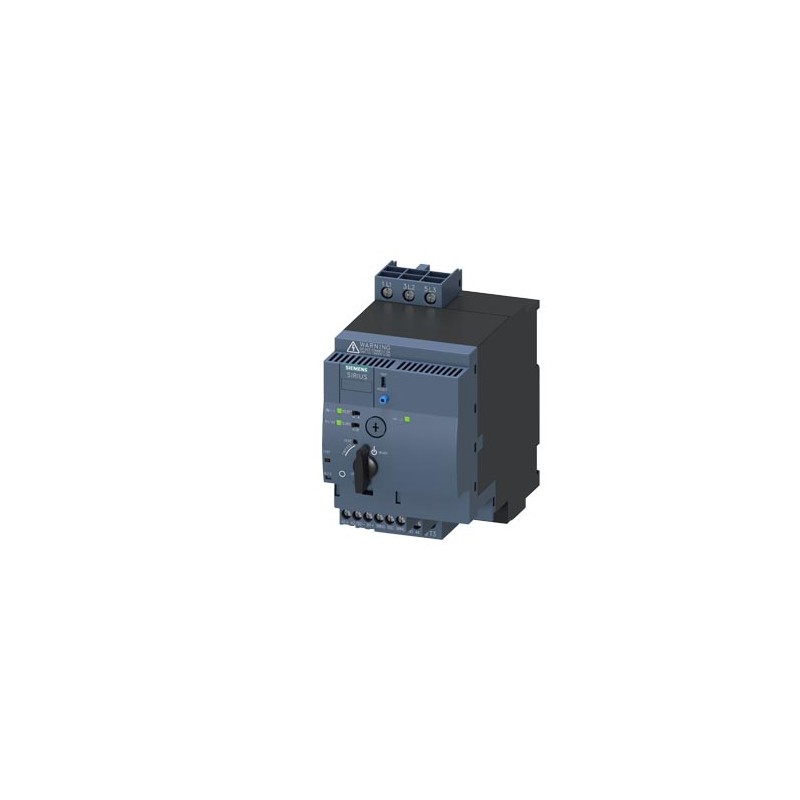

3RA6250-1EB32 SIEMENS SIRIUS départ-moteur compact démarreur-inverseur 400 V 24 V CA/CC 50...60 Hz 8...32 A .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

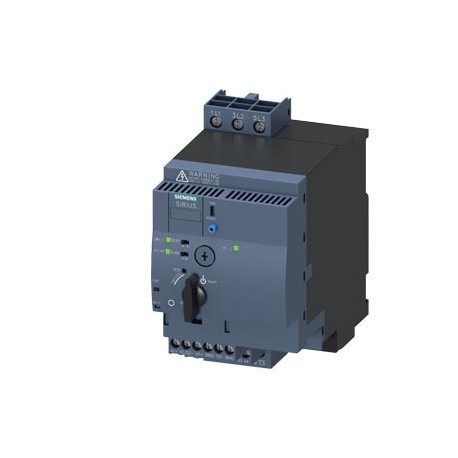

3RA6250-1EB32 SIEMENS SIRIUS départ-moteur compact démarreur-inverseur 400 V 24 V CA/CC 50...60 Hz 8...32 A ..

3RA6250-1EB32

SIEMENS

SIRIUS départ-moteur compact démarreur-inverseur 400 V 24 V CA/CC 50...60 Hz 8...32 A IP20 Raccordement au circuit principal : borne à vis Raccordement du circuit de commande : borne à vis

Plus de détails


Appareillage industriel basse tension > Combinaison départ moteur

CONTRÔLE ET CONTACTEURS > SIRIUS, depart compact

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
protocole pris en charge pour INTERBUS (EF003054) -
adapté à un arrêt d'urgence (EF001433) -
courant de fonctionnement nominal, CA-3, 400 V (EF009602) -A
protocole pris en charge pour PROFINET IO (EF007525) -
protocole pris en charge pour PROFINET CBA (EF007524) -
protocole pris en charge pour CAN (EF003053) -
nombre de voyants lumineux (EF001965) -
degré de protection (NEMA) (EF011959) -
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
température ambiante, limite supérieure sans restriction (EF009603) -°C
protocole pris en charge pour Foundation Fieldbus (EF007522) -
nombre de postes de commande (EF001372) -
protection contre les surcharges compensée en température (EF009604) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
supporte protocole Modbus (EF003057) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
montage possible sur barres profilées (EF003972) -
protocole pris en charge pour Data-Highway (EF003058) -
protocole pris en charge pour LON (EF003017) -
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) -kW
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
protocole pris en charge pour PROFIsafe (EF007526) -
protocole pris en charge pour SERCOS (EF006657) -
protocole pris en charge pour PROFIBUS (EF003052) -
supporte le protocole DeviceNet (EF003059) -
protocole pris en charge pour DeviceNet Safety (EF007520) -
protocole pris en charge pour EtherNet/IP (EF007521) -
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
protocole pris en charge pour TCP/IP (EF003050) -
protocole pris en charge pour ASI (EF003051) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
réinitialisation externe possible (EF003426) -
protocole pris en charge pour SafetyBUS p (EF007527) -
protocole pris en charge pour SUCONET (EF003060) -
type de starter moteur (EF009598) démarreur-inverseur
avec déclencheur de court-circuit (EF006691) true
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['-', '24']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['-', '24']V
tension d'alimentation de courant nominal Us CC (EF003980) ['-', '24']V
type de tension d'actionnement (EF008242) AC/DC
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 15.0kW
courant de fonctionnement nominal Ie (EF001443) 32A
réglage de courant du déclencheur de surcharge (EF002336) ['8', '32']A
nombre de contacts auxiliaires à fermeture (EF001376) 2
nombre de contacts auxiliaires à ouverture (EF001377) 0
classe de déclenchement (EF006668) ajustable
type de raccordement du circuit principal (EF006819) raccordement à vis
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) raccordement à vis
avec transfo (EF000278) false
classe de coordination selon IEC 60947-4-3 (EF012390) continous operation according to IEC 60947-6-2
avec fusible (EF006693) false
indice de protection (IP) (EF005474) IP20
largeur (EF000008) 90.0mm
hauteur (EF000040) 170.0mm
profondeur (EF000049) 165.0mm


SIRIUS départ-moteur compact démarreur-inverseur 400 V 24 V CA/CC 50...60 Hz 8...32 A IP20 Raccordement au circuit principal : borne à vis Raccordement du circuit de commande : borne à vis
nom de marque produitSIRIUS
désignation du produitdépart compact
version du produitdépart-moteur inverseur
désignation type de produit3RA62
Caractéristiques techniques générales
● Fonction produit Interface du courant de commande vers le câblage parallèleOui
Extension produit
● Bloc de contacts auxiliairesOui
Puissance dissipée [W] pour la valeur assignée du courant
● pour CA à chaud5,4 W
● pour CA à chaud par pôle1,8 W
Puissance dissipée [W] pour la valeur assignée du courant sans la part de courant de charge typique3,5 W
Tension d'isolement
● Valeur assignée690 V
degré de pollution3
Tension de tenue aux chocs Valeur assignée6 000 V
Tension max. admissible pour séparation de protection
● entre circuit principal et circuit auxiliaire400 V
● entre circuit auxiliaire et circuit auxiliaire250 V
● entre circuits de commande et auxiliaires300 V
indice de protection IPIP20
Degré de protection NEMAautres
Tenue aux chocsa = 60 m/s2 (6 g) avec 10 ms pour 3 chocs sur tous les axes
● Tenue aux vibrationsf= 4 ... 5,8 Hz, d= 15 mm; f= 5,8 ... 500 Hz, a= 20 m/s²; 10 cycles
Durée de vie mécanique (cycles de manœuvre)
● des contacts principaux typique10 000 000
● des contacts auxiliaires typique10 000 000
● des contacts de signalisation typique10 000 000
Durée de vie électrique (Cycles de manœuvre) des contacts auxiliaires
● pour DC-13 pour 6 A pour 24 V typique30 000
● pour AC-15 pour 6 A pour 230 V typique200 000
Coordinationfonctionnement continu suivant CEI 60947-6-2
désignation du matériel selon CEI 81346-2:2009Q
Conditions ambiantes
● altitude d'implantation pour altitude au-dessus de max.2 000 m
● température ambiante en service-20 ... +60 °C
● température ambiante à l'entreposage-55 ... +80 °C
● température ambiante pendant le transport-55 ... +80 °C
humidité relative en service10 ... 90 %
Circuit principal
Nombre de pôles pour circuit principal3
Valeur du courant d'appel réglable du déclencheur de surcharge dépendant du courant8 ... 32 A
Formule du pouvoir de fermeture seuil de courant12 x Ie
Formule du pouvoir de coupure seuil de courant10 x Ie
Puissance mécanique fournie pour moteur triphasé à 4 pôles
● pour 400 V Valeur assignée15 kW
● Tension d'emploi pour AC-3 Valeur assignée max.400 V
Courant d'emploi
● pour CA pour 400 V Valeur assignée32 A
● pour AC-43
— pour 400 V Valeur assignée29 A
Puissance d'emploi
● pour AC-3
— pour 400 V Valeur assignée15 kW
● pour AC-43
— pour 400 V Valeur assignée15 000 W
Fréquence de commutation à vide3 600 1/h
Fréquence de manœuvres
● pour AC-41 selon CEI 60947-6-2 max.750 1/h
● pour AC-43 selon CEI 60947-6-2 max.250 1/h
Circuit de commande/ Commande
Type de tensionAC/DC
Tension d'alimentation de commande 1 pour CA
● pour 50 Hz Valeur assignée24 V
● pour 60 Hz Valeur assignée24 V
Fréquence de la tension d'alimentation de commande
● 1 Valeur assignée50 Hz
● 2 Valeur assignée60 Hz
Tension d'alimentation de commande 1
● pour CC Valeur assignée24 V
Puissance de maintien
● pour CA max.3,5 W
● pour CC max.3,1 W
Circuit auxiliaire
● nombre de contacts NF pour contacts auxiliaires0
● nombre de contacts NO pour contacts auxiliaires2
Nombre de contacts NO
● du déclencheur instantané de court-circuit pour contact de signalisation1
● Nombre d'inverseurs du déclencheur de surcharge dépendant du courant pour contact de signalisation1
Courant d'emploi des contacts auxiliaires pour AC-12 max.10 A
Courant d'emploi des contacts auxiliaires pour DC-13
● pour 250 V0,27 A
Fonction protection/ surveillance
Classe de déclenchementCLASS 10 et 20 à régler
Pouvoir de coupure courant de court-circuit d'emploi (Ics)
● pour 400 V53 kA
Caractéristiques assignées UL/CSA
Courant de pleine charge (FLA) pour moteur triphasé
● pour 480 V Valeur assignée32 A
Puissance mécanique fournie [hp]
● pour moteur triphasé
— pour 200/208 V Valeur assignée7,5 hp
— pour 220/230 V Valeur assignée10 hp
— pour 460/480 V Valeur assignée20 hp
Capacité de charge des contacts auxiliaires selon ULContacts 21-22, 13-14, 43-44 Q600 / A600, contacts 77-78 R300 / B300, contacts 95-96-98 R300 / D300
Protection contre les courts-circuits
fonction produit protection contre les courts-circuitsOui
Exécution de la protection contre les courts-circuitsélectromagnétique
Type de la cartouche-fusible
● pour protection contre les courts-circuits du bloc de contacts auxiliaires nécessairefusible gL/gG : 10 A
● pour protection contre les courts-circuits du bloc de contacts de signalisation du déclencheur de court-circuit nécessaire6A gL/gG/400V
● pour protection contre les courts-circuits du bloc de contacts de signalisation du déclencheur de surcharge nécessaire4A gL/gG/400V
Montage/ fixation/ dimensions
position de montageau choix
● recommandévertical, sur rail DIN symétrique horizontal
● mode de fixationfixation par vis et par encliquetage
hauteur170 mm
largeur90 mm
profondeur165 mm
Raccordements/ Bornes
Fonction produit
● Bornier amovible du circuit principalOui
● Bornier amovible des circuits auxiliaire et de commandeOui
● Type du raccordement électrique pour circuit principalraccordement à vis
● Type du raccordement électrique pour circuits auxiliaire et de commanderaccordement à vis
Type de sections de câble raccordables
● pour contacts principaux
— âme massive2x (2,5 ... 6 mm²), 1x 10 mm²
— âme souple avec embouts2x (2,5 ... 6 mm²)
● pour câbles AWG pour contacts principaux2x (14 ... 10), 1x 8
Type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive0,5 ... 4 mm², 2x (0,5 ... 2,5 mm²)
— âme souple avec embouts0,5 ... 2,5 mm², 2x (0,5 ... 1,5 mm²)
● pour câbles AWG pour contacts auxiliaires2x (20 ... 14)
Sécurité
Valeur B10
● pour niveau d'exigence élevé selon SN 319202 000 000
Part des défaillances dangereuses
● pour niveau d'exigence faible selon SN 3192040 %
● pour niveau d'exigence élevé selon SN 3192050 %
Taux de défaillance [valeur FIT]
● pour niveau d'exigence faible selon SN 31920100 FIT
Valeur T1 pour intervalle du test périodique ou durée d'utilisation selon CEI 6150820 y
Communication/ Protocole
fonction produit communication busNon
● protocole pris en charge protocole AS-InterfaceNon
● Protocole pris en charge protocole IO-LinkNon
Fonction produit Interface du courant de commande par IO-LinkNon
Compatibilité électromagnétique
● perturbation par conduction burst selon CEI 61000-4-44 kV contacts principaux, 2 kV contacts auxiliaires
● Perturbation par conduction Surge conducteur-terre selon CEI 61000-4-54 kV contacts principaux, 2 kV contacts auxiliaires
● Perturbation par conduction Surge conducteur-conducteur selon CEI 61000-4-52 kV contacts principaux, 1 kV contacts auxiliaires
● perturbation par conduction champs rayonnés haute fréquence selon CEI 61000-4-60,15-80Mhz à 10V
perturbations par rayonnement selon CEI 61000-4-310 V/m
décharge électrostatique selon CEI 61000-4-28 kV
Émission de perturbations HF conduites selon CISPR11150 kHz ... 30 MHz Class A
Émission de perturbations HF rayonnées selon CISPR1130 ... 1000 MHz Class A
Tension d’alimentation
Tension d'alimentation nécessaire Tension auxiliaireNon
Affichage
nombre de LED3
Certificats/ homologations
General Product ApprovalEMCFunctional Safety/Safety of Machinery

CCC

CSA

UL

EAC

RCM

Type Examination Certificate

Declaration of ConformityTest CertificatesMarine / Shipping

EC/EU-Declaration of Conformity

Miscellaneous

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

Marine / Shippingother

PRS / Polski Rejestr Statkow

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

DNV-GL

Confirmation

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité
Caractéristiques diverses (par ex. durée de vie électrique, fréquence de commutation)
dernière modification :13-08-2020


Produit
Numéro d'article3RA6250-1EB32
Description d'articleSIRIUS départ-moteur compact démarreur-inverseur 400 V 24 V CA/CC 50...60 Hz 8...32 A IP20 Raccordement au circuit principal : borne à vis Raccordement du circuit de commande : borne à vis
Famille de produitDémarreurs inverseurs 3RA62
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix42F
Coefficient MetalLCO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité2.597 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage183.00 x 228.00 x 109.50
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209715790
UPC662643360066
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5341
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM4EC001037
ETIM5EC001037
ETIM6EC001037
ETIM7EC001037
IDEA44755
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3RA6250-1EB32 3RA6250-1EB32 FR_3RA6250-1EB32.pdf 266 Kbytes 3RA6250-1EB32 3RA6250-1EB32 FR_3RA6250-1EB32.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
