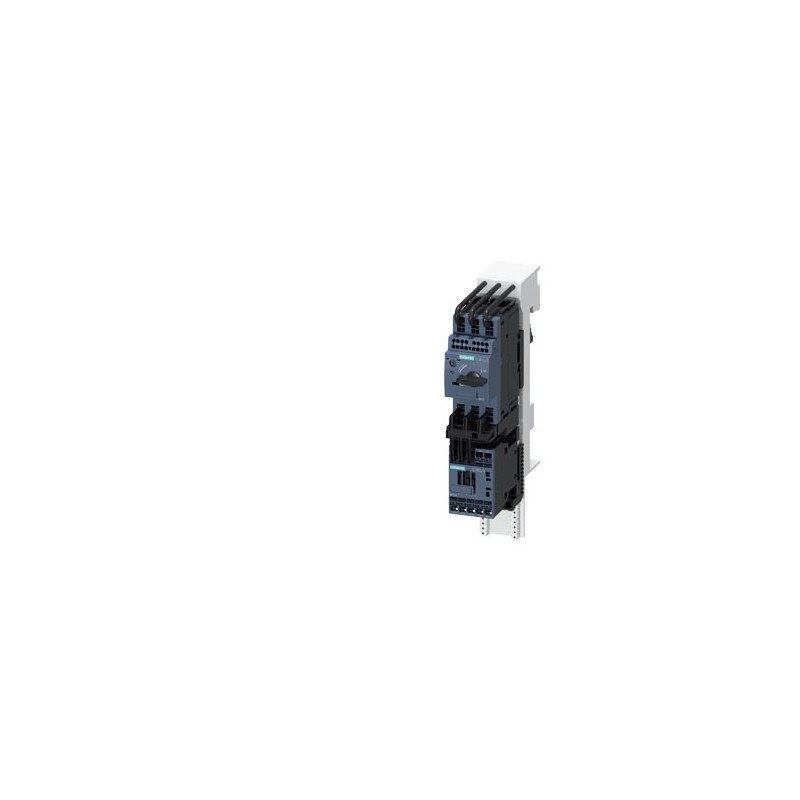

3RA2115-0JH15-1FB4 SIEMENS Départ-moteur sans fusibles, Démarrage direct CA 400 V, Taille S00 0,70...1,00 A ..

3RA2115-0JH15-1FB4

SIEMENS

Départ-moteur sans fusibles, Démarrage direct CA 400 V, Taille S00 0,70...1,00 A 24 V CC borne à ressort pour systèmes de jeux de barre 60 mm (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1S (contacteur) avec diode (intégrée)

CHARGEUR DE CHARGE INUTILE DIR. START., 400 V AC, TAILLE S00 0.70...1.00 À 24 V BORNES DE TYPE RESSORT CC POUR SYSTÈMES DE BARRES OMNIBUS DE 60 MM (REMPLIT ÉGALEMENT T. DE COORD. 1) TYPE COORD. 2, QI = 150 KA 1 NO (CONTACTEUR) AVEC DIODE (INTÉGRÉE). Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


CONTRÔLE ET CONTACTEURS > Contacteurs pour la commande de moteurs

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $211.51
Prix unitaire: $211.51

Quantité Prix
1+$211.51
2+$208.16
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Départ-moteur sans fusibles, Démarrage direct CA 400 V, Taille S00 0,70...1,00 A 24 V CC borne à ressort pour systèmes de jeux de barre 60 mm (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1S (contacteur) avec diode (intégrée)
nom de marque produitSIRIUS
désignation du produitDémarreur direct
version du produitpour jeu de barres 60 mm
désignation type de produit3RA21
numéro d'article du fabricant
● du contacteur fourni3RT2015-2FB41
● du disjoncteur fourni3RV2011-0JA25
● de l'adaptateur pour jeu de barres8US1251-5DT11
● du bloc de connexion fourni3RA2911-2AA00
Caractéristiques techniques générales
taille du disjoncteurS00
taille du départ moteurS00
puissance dissipée [W] pour la valeur assignée du courant
● pour CA à chaud par pôle2,6 W
● sans la part de courant de charge typique4 W
tension d'isolement pour degré de pollution 3 pour CA valeur assignée690 V
tension de tenue aux chocs valeur assignée6 kV
degré de protection NEMAautres
tenue aux chocs selon IEC 60068-2-276g / 11 ms
durée de vie mécanique (cycles de manœuvre) du contacteur typique30 000 000
coordination de type2
mode de protection selon la directive produit ATEX 2014/34/UEEx II (2) GD
certificat d'aptitude selon la directive produit ATEX 2014/34/UEDMT 02 ATEX F 001
désignation du matériel selon IEC 81346-2:2019Q
Conditions ambiantes
température ambiante
● en service-20 ... +60 °C
● à l'entreposage-50 ... +80 °C
● pendant le transport-50 ... +80 °C
compensation de température-20 ... +60 °C
humidité relative en service10 ... 95 %
Circuit principal
nombre de pôles pour circuit principal3
version du contactelectromécanique
valeur de réponse du courant réglable du déclencheur de surcharge dépendant du courant0,7 ... 1 A
tension d'emploi
● valeur assignée690 V
● pour AC-3 valeur assignée max.690 V
● pour AC-3e valeur assignée max.690 V
fréquence de service valeur assignée50 ... 60 Hz
courant d'emploi
● pour AC-3 pour 400 V valeur assignée1 A
● pour AC-3e pour 400 V valeur assignée1 A
puissance de service
● pour AC-3
— pour 400 V valeur assignée250 W
● pour AC-3e
— pour 400 V valeur assignée250 kW
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour DC
● valeur assignée24 V
● valeur assignée24 ... 24 V
puissance de maintien de la bobine pour DC4 W
Circuit auxiliaire
extension produit bloc de contacts auxiliairesOui
nombre de contacts NF pour contacts auxiliaires1
nombre de contacts NO pour contacts auxiliaires1
Fonction protection/ surveillance
classe de déclenchementCLASS 10
version du déclencheur sur surchargethermique (bimétal)
valeur de réponse du courant du déclencheur instantané de court-circuit13 A
Caractéristiques assignées UL/CSA
courant de pleine charge (FLA) pour moteur courant alternatif 3 phases
● pour 480 V valeur assignée1 A
● pour 600 V valeur assignée1 A
puissance mécanique fournie [hp]
● pour moteur courant alternatif 3 phases
— pour 460/480 V valeur assignée0,5 hp
— pour 575/600 V valeur assignée0,5 hp
Protection contre les courts-circuits
fonction produit protection contre les courts-circuitsOui
version du déclencheur sur court-circuitmagnétique
courant de court-circuit conditionnel (Iq)
● pour 400 V selon IEC 60947-4-1 valeur assignée150 000 A
Montage/ fixation/ dimensions
position de montagevertical
type de fixationa clipser sur système de jeux de barres 60 mm
hauteur260 mm
largeur45 mm
profondeur155 mm
distance à respecter
● aux pièces mises à la terre
— vers l'avant20 mm
— vers l'arrière0 mm
— vers le haut50 mm
— vers le côté20 mm
— vers le bas10 mm
● aux pièces sous tension
— vers l'avant20 mm
— vers l'arrière0 mm
— vers le haut50 mm
— vers le bas10 mm
— vers le côté20 mm
Raccordements/ Bornes
version du raccordement électrique
● pour circuit principalraccordement par borne à ressort
● pour circuits auxiliaire et de commanderaccordement par borne à ressort
Sécurité
protection contre les contacts face avant selon IEC 60529protégé contre les contacts avec les doigts en cas de contact vertical par l'avant
Communication/ Protocole
protocole pris en charge
● protocole PROFINET IONon
● protocole PROFIsafeNon
protocole pris en charge protocole AS-InterfaceNon
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalFor use in hazardous locationsDeclaration of Conformity

Confirmation

UL

EAC

ATEX-EC-Type-Examination-Certificate

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Test CertificatesMarine / Shipping

Special Test Certificate

Type Test Certificates/Test Report

ABS (American Bureau of Shipping)

BV / Bureau Veritas

LR (Lloyds Register)

PRS / Polski Rejestr Statkow

Marine / ShippingotherRailwayDangerous Good

RINA / Registro Italiano Navale

RMRS / Russian Maritime Register

DNV-GL

Confirmation

Vibration and Shock

Transport Information

Autres informations
Siemens a décidé de quitter le marché russe (voir ici).
Siemens travaille au renouvellement des certificats EAC actuels.
Contactez votre agence Siemens afin de vérifier la validité de la certification EAC si vous avez l'intention d'importer ou de livrer ces produits sur le marché EAC (à l’exception de la Russie ou de la Biélorussie).
Informations sur l'emballage
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Comportement au déclenchement, I²t, Courant coupé limité
Caractéristiques diverses (par ex. durée de vie électrique, fréquence de commutation)
dernière modification :17/04/2023
Date
29/06/2023		Sous réserve de modifications
© Copyright Siemens 2023


Données supplémentaires

Produit
Numéro d'article3RA2115-0JH15-1FB4
Description d'articleDépart-moteur sans fusibles, Démarrage direct CA 400 V, Taille S00 0,70...1,00 A 24 V CC borne à ressort pour systèmes de jeux de barre 60 mm (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1S (contacteur) avec diode (intégrée)
Famille de produitDéparts moteurs SIRIUS 3RA2
Cycle de vie du produit (PLM)PM300:Produit actif
Données Prix
Groupe de prix41D
Coefficient MetalLCO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai d'appro. standard (hors transport)60 Jour(s)
Poids Net par quantité1.200 kg
Dimension emballage220.00 x 310.00 x 90.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621009360
UPCIndisponible.
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5348
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConformité à la directive RoHS en cours
Classe de produitA: Produit standard qui peut nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass1227-37-09-05
eClass627-37-09-05
eClass7.127-37-09-05
eClass827-37-09-05
eClass927-37-09-05
eClass9.127-37-09-05
ETIM7EC001037
ETIM8EC001037
IDEA44741
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001037 - Combinaison départ moteur

Valeur Unité
puissance nominale, 575 V, 60 Hz, triphasée (EF009601) -kW
protocole pris en charge pour EtherNet/IP (EF007521) -
protocole pris en charge pour INTERBUS-Safety (EF006662) -
tension d'alimentation de courant nominal Us CC (EF003980) -V
réinitialisation externe possible (EF003426) -
nombre de postes de commande (EF001372) -
intensité de court-circuit nominale conditionnelle, type 2, 230 V (EF009606) -A
protocole pris en charge pour PROFIsafe (EF007526) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) -V
protocole pris en charge pour Data-Highway (EF003058) -
protocole pris en charge pour AS-Interface Safety at Work (EF007519) -
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) -V
protocole pris en charge pour PROFINET CBA (EF007524) -
protocole pris en charge pour ASI (EF003051) -
protocole pris en charge pour LON (EF003017) -
intensité de court-circuit nominale conditionnelle, type 1, 600 Y/347 V (EF009608) -A
protocole pris en charge pour PROFIBUS (EF003052) -
adapté à un arrêt d'urgence (EF001433) -
protocole pris en charge pour DeviceNet Safety (EF007520) -
protocole pris en charge pour SUCONET (EF003060) -
protocole pris en charge pour autres systèmes de bus (EF003062) -
montage possible sur barres profilées (EF003972) -
protocole pris en charge pour PROFINET IO (EF007525) -
intensité de court-circuit nominale conditionnelle, type 2, 400 V (EF009605) -A
intensité de court-circuit nominale conditionnelle, type 1, 480 Y/277 V (EF009607) -A
degré de protection (NEMA) (EF011959) -
supporte protocole Modbus (EF003057) -
puissance de fonctionnement nominale, CA-3, 230 V, triphasée (EF009599) -kW
puissance nominale, 460 V, 60 Hz, triphasée (EF009600) -kW
protection contre les surcharges compensée en température (EF009604) -
protocole pris en charge pour CAN (EF003053) -
protocole pris en charge pour SERCOS (EF006657) -
finition du raccordement électrique du circuit auxiliaire / commande (EF006979) -
protocole pris en charge pour SafetyBUS p (EF007527) -
température ambiante, limite supérieure sans restriction (EF009603) -°C
protocole pris en charge pour TCP/IP (EF003050) -
protocole pris en charge pour INTERBUS (EF003054) -
supporte le protocole DeviceNet (EF003059) -
type de starter moteur (EF009598) autre
avec déclencheur de court-circuit (EF006691) true
type de tension d'actionnement (EF008242) DC / DC
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 0.25kW
courant de fonctionnement nominal Ie (EF001443) 0.85A
courant de fonctionnement nominal, CA-3, 400 V (EF009602) 0.85A
réglage de courant du déclencheur de surcharge (EF002336) ['0.7', '1']A
nombre de contacts auxiliaires à fermeture (EF001376) 1
nombre de contacts auxiliaires à ouverture (EF001377) 1
classe de déclenchement (EF006668) CLASS 10
type de raccordement du circuit principal (EF006819) raccordement par borne à ressort
avec transfo (EF000278) false
classe de coordination selon IEC 60947-4-3 (EF012390) classe 2
nombre de voyants lumineux (EF001965) 0
avec fusible (EF006693) false
indice de protection (IP) (EF005474) IP20
largeur (EF000008) 45.0mm
hauteur (EF000040) 260.0mm
profondeur (EF000049) 155.0mm


Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
3RA2115-0JH15-1FB4 3RA2115-0JH15-1FB4 FR_3RA2115-0JH15-1FB4.pdf 252 Kbytes 3RA2115-0JH15-1FB4 3RA2115-0JH15-1FB4 FR_3RA2115-0JH15-1FB4.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
