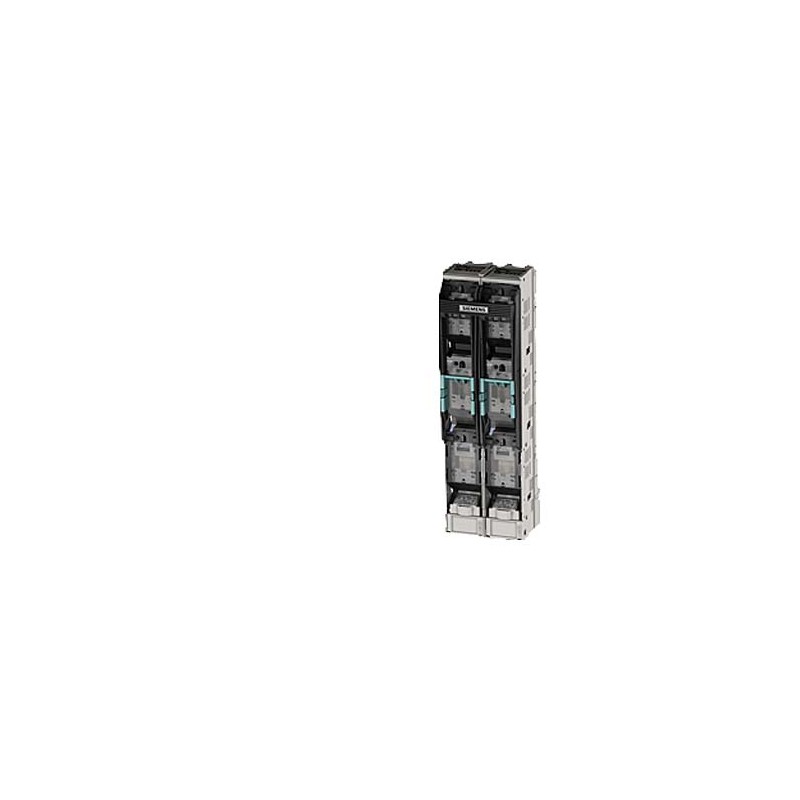

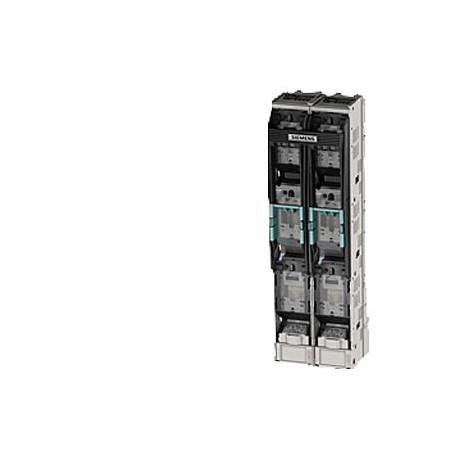

3NJ4153-3BF01 SIEMENS fusible-interrupteur-sectionneu r commutable sur 3 pôles, pour la protection côté seco.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3NJ4153-3BF01 SIEMENS fusible-interrupteur-sectionneu r commutable sur 3 pôles, pour la protection côté seco..

3NJ4153-3BF01

SIEMENS

fusible-interrupteur-sectionneu r commutable sur 3 pôles, pour la protection côté secondaire de transformateurs jusqu'à 500kVA pour les fusibles à couteaux NH GTR 722A max., 400V CA, et NH3 couteau de sectionnement jusqu'à 1 000A

SECTION DE BANDE. AVEC FUSIBLE MANIOBR À 3 PÔLES. NOUVEAU DESIGN POUR LA PROTECTION RRANSF. EN ZONE SECONDAIRE JUSQU’À 500 KVA POUR LES FUSIBLES NH GTR 722 A MAX., 400V AC ET LAME NH3 SECC. JUSQU’À 1000 AV. J.-C.

Plus de détails


Appareillage industriel basse tension > Barrette porte-fusibles

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $2,017.27
Prix unitaire: $2,017.27
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

fusible-interrupteur-sectionneu r commutable sur 3 pôles, pour la protection côté secondaire de transformateurs jusqu'à 500kVA pour les fusibles à couteaux NH GTR 722A max., 400V CA, et NH3 couteau de sectionnement jusqu'à 1 000A
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs à fusibles
version du produitforme réglette
type de contact / contact à double interruptionNon
version du déclencheur auxiliairesans
version de la surveillance des fusiblessans
version du sectionneur en charge / forme de la barretteOui
Caractéristiques techniques générales
nombre de pôles3
nombre de pôles / remarqueManœuvre 3 pôles
type d'appareilpour système de jeu de barres 185 mm
taille du cartouche-fusibleNH3
système à fusiblescartouche fusible à couteaux
Tension
tension d'isolement / valeur assignée1 000 V
Classe de protection
degré de protection IP / face avantIP30
Dissipation
puissance dissipée [W] / pour la valeur assignée du courant / pour AC / à chaud / par pôle100 W
Èlectricité
nombre de transformateurs de courant0
courant d'emploi
● pour 35 °C / valeur assignée722 A
● pour 40 °C / valeur assignée685,5 A
● pour 45 °C / valeur assignée649,5 A
● pour 50 °C / valeur assignée613,5 A
● pour 55 °C / valeur assignée577 A
● pour 60 °C / valeur assignée541,5 A
● pour 65 °C / valeur assignée505 A
● pour 70 °C / valeur assignée469 A
Circuit principal
courant d'emploi
● valeur assignée722 A
● pour charge capacitive / pour 400 V / valeur assignée410 A
● pour charge capacitive / pour 500 V / valeur assignée300 A
Pertinence
applicationsProtection transfo
compatibilité d'utilisation
● interrupteur généralNon
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéNon
● interrupteur de maintenance/pour travauxNon
Détails sur le produit
constituant du produit
● déclencheur de tensionNon
● déclencheur à minimum de tensionNon
● déclencheur à minimum de courant avec contact à commutation anticipéeNon
Liens
disposition du raccordement électrique / pour circuit principalRaccordement plat
version du raccordement électrique / pour circuit principalraccordement par barre
Conception mécanique
hauteur662 mm
largeur99,5 mm
profondeur195 mm
type de fixationRaccordement plat, M 12
position de montagevertical
entraxe de barres185 mm
entraxe de barres
● 40 mmNon
● 50 mmNon
● 60 mmNon
● 100 mmNon
● 185 mmOui
poids net9 kg
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C

Téléchargements et manuels

General Product ApprovalDeclaration of Conformityother

Confirmation

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
04/05/2022


Données supplémentaires

Produit
Numéro d'article3NJ4153-3BF01
Description d'articlefusible-interrupteur-sectionneu r commutable sur 3 pôles, pour la protection côté secondaire de transformateurs jusqu'à 500kVA pour les fusibles à couteaux NH GTR 722A max., 400V CA, et NH3 couteau de sectionnement jusqu'à 1 000A
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1DL
Coefficient Metal-43-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité8.810 kg
Dimension emballage220.00 x 920.00 x 140.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209823419
UPCIndisponible.
N° d'Export85389099
Rubrique catalogue (PDF)LV10.1
Groupe de produit5852
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 17.04.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
Indisponible.

Données ETIM

ETIM: EC001046 - Barrette porte-fusibles

Valeur Unité
indication de dévérouillage (EF011943) -
modèle (EF000010) interrupteur de charge
double coupure (EF007103) false
courant permanent nominal (Iu) (EF001389) 722.0A
distance entre le centre des rails 40 mm (EF001431) false
distance entre le centre des rails 50 mm (EF001430) false
distance entre le centre des rails 60 mm (EF001432) false
distance entre le centre des rails 100 mm (EF006048) false
distance entre le centre des rails 185 mm (EF006049) true
tension de fonctionnement nominale max. Ue en CA (EF007355) 400V
type de raccordement du circuit principal (EF006819) raccordement par rail
nombre de pôles (EF001391) 3
taille de l'insert fusible (EF001452) NH3
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
