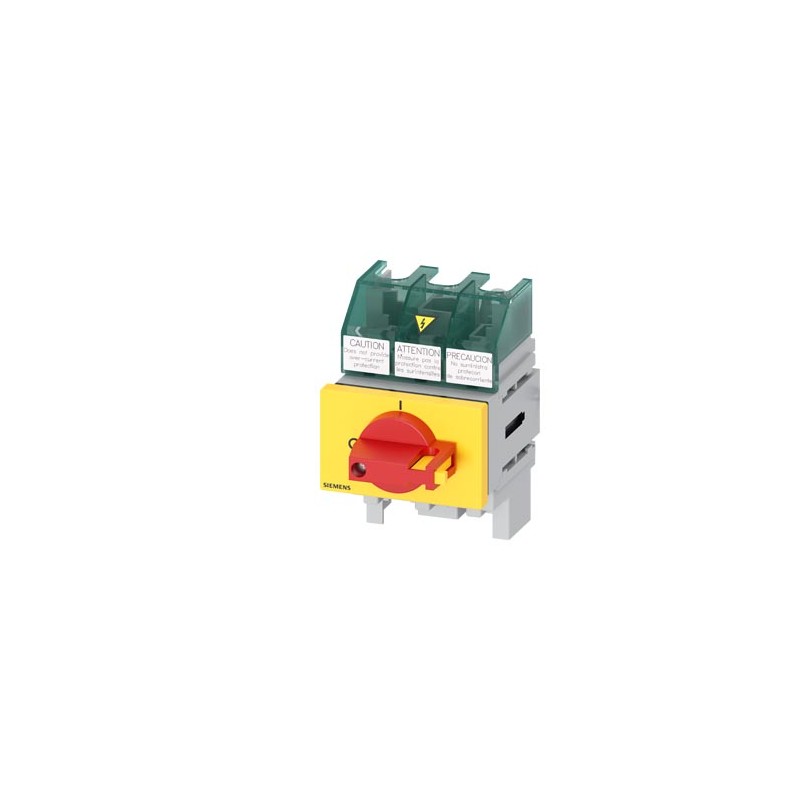

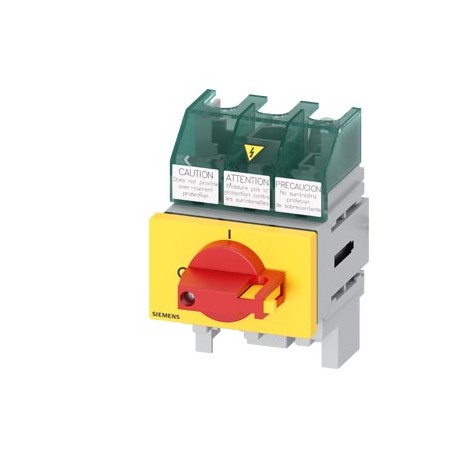

3LD5000-0TK13 SIEMENS SENTRON, interrupteur-sectionneur 3LD5 UL, interrupteur d'arrêt d'urgence, 3 pôles, ho.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3LD5000-0TK13 SIEMENS SENTRON, interrupteur-sectionneur 3LD5 UL, interrupteur d'arrêt d'urgence, 3 pôles, ho..

3LD5000-0TK13

SIEMENS

SENTRON, interrupteur-sectionneur 3LD5 UL, interrupteur d'arrêt d'urgence, 3 pôles, homologué selon UL489, UL60947-4-1 et CEI60947-3, UL : 30A, SCCR 50kA à 480V CA, puissance d'emploi à 480VCA 3 phases : 20hp, CEI : 32A, puissance de service pour CA-23 A pour 400V: 15 kW, fixation au sol avec entraînement direct, rouge/jaune y compris cache-bornes pour le côté alimentation

SENTRON, 3LD5 UL switch-disconnector, interrupteur d’arrêt d’urgence, 3 poteaux, approuvé selon UL 489, UL 60947-4-1 et IEC 60947-3, UL: 30 A, SCCR 50 kA à 480 V AC, puissance de fonctionnement à 480 V AC trois phases: 20 ch, IEC: 32 A, puissance de fonctionnement avec 23 A AC à 400 V: 15 kW, fixation basée sur le lecteur direct, rouge / jaune comprend couvercles pour le côté alimentation. Retours et annulation limités. Consulter les conditions.

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $213.21
Prix unitaire: $213.21
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

SENTRON, interrupteur-sectionneur 3LD5 UL, interrupteur d'arrêt d'urgence, 3 pôles, homologué selon UL489, UL60947-4-1 et CEI60947-3, UL : 30A, SCCR 50kA à 480V CA, puissance d'emploi à 480VCA 3 phases : 20hp, CEI : 32A, puissance de service pour CA-23 A pour 400V: 15 kW, fixation au sol avec entraînement direct, rouge/jaune y compris cache-bornes pour le côté alimentation
Version
nom de marque produitSENTRON
désignation du produitinterrupteur-sectionneur 3LD UL
version de l'affichage / pour affichage de position de commutation Mode manuel1 ON - 0 OFF
version de l'organe de commandemanette
version de la poignéeCommande à manette, rouge/jaune
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles3
type d'appareilmontage fixe
type d'appareilMontage au sol avec entraînement direct
taille de l'interrupteur-sectionneur1
durée de vie mécanique (cycles de manœuvre) / typique100 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V6 000
valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.12 kA2.s
valeur I2t passante / interrupteur fermé / pour 440 V / pour combinaison interrupteur + fusible gG / max.12 kA2.s
fréquence de manœuvres / max.50 1/h
Tension
tension d'isolement / valeur assignée690 V
tension de tenue aux chocs / valeur assignée6 kV
Classe de protection
degré de protection IPIP00
degré de protection IP / face avantIP00
Dissipation
puissance dissipée [W]
● pour la valeur assignée du courant / pour AC / à chaud / par pôle4,5 W
● par conducteur / typique5 W
Èlectricité
courant d'emploi
● pour 40 °C / valeur assignée32 A
● pour 45 °C / valeur assignée32 A
● pour 50 °C / valeur assignée32 A
● pour 55 °C / valeur assignée32 A
● pour AC / valeur assignée32 A
● pour AC-23 A / pour 400 V / valeur assignée32 A
● pour AC-21 / pour 690 V / valeur assignée32 A
● pour AC-21 A / pour 240 V / valeur assignée32 A
● pour AC-21 A / pour 440 V / valeur assignée32 A
courant d'emploi / du fusible amont / valeur assignée40 A
courant coupé limité / interrupteur fermé
● pour 440 V / pour combinaison interrupteur + fusible gG / max.6 kA
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible6 kA
Circuit principal
puissance d'emploi
● pour AC-23 A / pour 240 V / valeur assignée7,5 kW
● pour AC-23 A / pour 440 V / valeur assignée15 kW
● pour AC-23 A / pour 690 V / valeur assignée19 kW
● pour AC-3 / pour 240 V / valeur assignée7,5 kW
● pour AC-3 / pour 400 V / valeur assignée15 kW
● pour AC-3 / pour 690 V / valeur assignée15 kW
courant d'emploi / valeur assignée32 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
tension d'emploi / des contacts auxiliaires / pour AC / max.500 V
courant permanent / du contact auxiliaire / valeur assignée10 A
tension d'isolement / du bloc de contacts auxiliaires / valeur assignée500 V
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCEOui
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Apparence
couleur / de l'organe de commanderouge
Détails sur le produit
● caractéristique produit / verrouillable en position OFFOui
nombre de cadenas / max.1
diamètre de l'anse / des cadenas / min.4 mm
diamètre de l'anse / des cadenas / max.6 mm
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
courant de court-circuit conditionnel / pour protection côté réseau
● pour 440 V / par fusible gG / valeur assignée50 kA
● pour 690 V / par fusible gG / valeur assignée50 kA
selon UL
courant d'emploi / pour AC / selon UL 489/UL 60947-4-1 / valeur nominale30 A
courant d'emploi / pour AC / selon UL 508/UL 60947-4-1 / valeur nominale30 A
tension d'emploi / pour AC / pour 50/60 Hz / selon UL 489 / valeur assignée480 V
tension d'emploi / pour AC / pour 50/60 Hz / selon UL 508/UL 60947-4-1 / valeur assignée480 V
puissance active [hp] / pour AC / pour 480 V / selon UL 508/UL 60947-4-1 / valeur assignée20
courant de courte durée admissible (SCCR) / pour 480 V / selon UL 508/UL 60947-4-1 et UL 48950 kA
courant permanent / du fusible amont / selon UL / valeur assignée30 A
type de fusible / selon ULClass CC, J
Nombre
nombre de contacts NF raccordables / pour contacts auxiliaires / rapportable / max.2
nombre de contacts NO raccordables / pour contacts auxiliaires / rapportable / max.4
nombre d'inverseurs raccordables / pour contacts auxiliaires / rapportable / max.0
Liens
numéro AWG / comme section codée de câble raccordable / âme massive
● max.6
● min.14
numéro AWG / comme section codée de câble raccordable / âme massive / selon UL 489
● min.14
● max.6
numéro AWG / comme section codée de câble raccordable / âme massive / selon CSA C22.2 No. 5-16
● min.12
● max.8
type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (2,5...35mm²)
● âme souple / avec embouts1 x (2,5...16 mm²)
● multibrin1x (2,5..35mm²)
type de sections de câble raccordables / pour contacts auxiliaires
● âme massive2x (0,75 ... 2,5 mm²), 1x 4 mm²
● âme souple / avec embouts2x (0,75 ... 1,5 mm²), 1x 2,5 mm²
● multibrin2x (0,75 ... 2,5 mm²), 1x 4 mm²
version du raccordement électrique
● pour circuit principalborne à cage
● pour contacts auxiliairesbornes de raccordement
Exigences
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal / nécessaireFusible gG : 40 A
● pour protection contre les courts-circuits du bloc de contacts auxiliaires / nécessairefusible gL/gG : 10 A
Conception mécanique
hauteur96 mm
largeur60 mm
profondeur92 mm
type de fixationAppareil encastrable, installation fixe
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleNon
● montage sur railOui
poids net270 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage / min.-25 °C

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

CSA

Confirmation

UL

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

other

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
05/05/2022


Données supplémentaires

Produit
Numéro d'article3LD5000-0TK13
Description d'articleSENTRON, interrupteur-sectionneur 3LD5 UL, interrupteur d'arrêt d'urgence, 3 pôles, homologué selon UL489, UL60947-4-1 et CEI60947-3, UL : 30A, SCCR 50kA à 480V CA, puissance d'emploi à 480VCA 3 phases : 20hp, CEI : 32A, puissance de service pour CA-23 A pour 400V: 15 kW, fixation au sol avec entraînement direct, rouge/jaune y compris cache-bornes pour le côté alimentation
Famille de produitApareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)80 Jour(s)
Poids Net par quantité0.340 kg
Dimension emballage88.00 x 115.00 x 80.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869575391
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10
Groupe de produit5887
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSConformité à la directive RoHS en cours
Classe de produitB : pour un retour produit, merci de contacter votre interlocuteur Siemens habituel
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3LD5000-0TK13 FR_3LD5000-0TK13.pdf 335 Kbytes 3LD5000-0TK13 FR_3LD5000-0TK13.pdf
