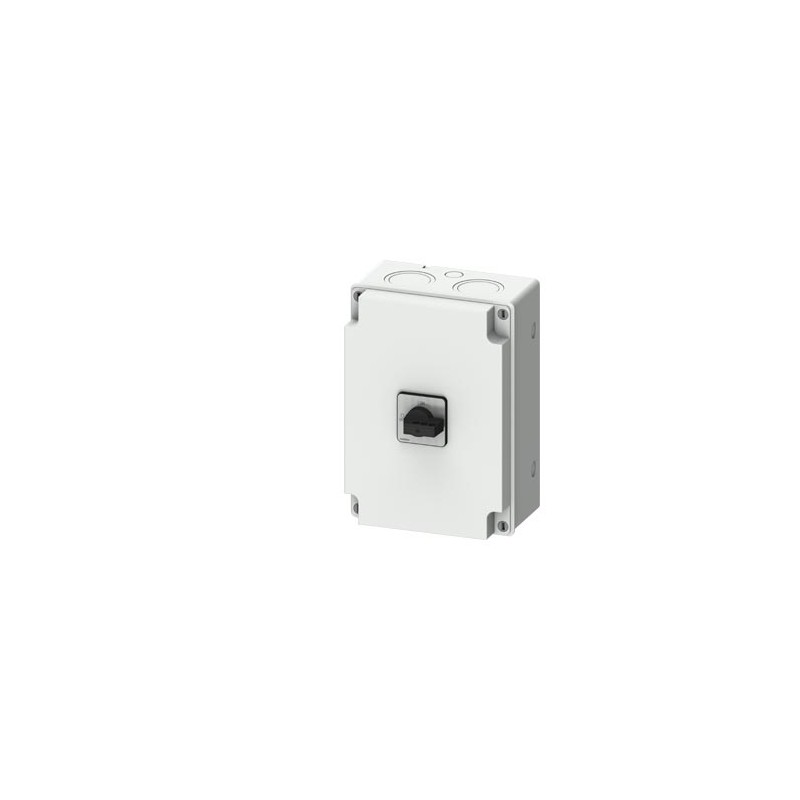

3LD2586-5VD21 SIEMENS Interrupteur-sectionneur SENTRON 3LD dans le boîtier, Interrupteur de maintenance et d.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3LD2586-5VD21 SIEMENS Interrupteur-sectionneur SENTRON 3LD dans le boîtier, Interrupteur de maintenance et d..

3LD2586-5VD21

SIEMENS

Interrupteur-sectionneur SENTRON 3LD dans le boîtier, Interrupteur de maintenance et de réparation avec tôle de blindage CEM 6 pôles, Iu : 63A, AC23A 400V à 50/60 Hz : 22 kW En mode variateur de fréquence : AC20 400V à 0-550Hz : 18,5 kW, 1 NO + 1 NF 20-150ms à action anticipée, coffret en matière isolante pour presse-étoupe métrique, commande par manette, noir, verrouillable en position 0 et I, avec clips de blindage et colliers de serrage

Boîte SENTRON 3LD commutateur-disconnecteur, commutateur d’entretien et de réparation avec feuille d’écran CEM, 6 pôles, Iu: 63 A, AC23A 400 V à 50/60 Hz: 22 kW Alimenté par convertisseur de fréquence: AC20 400 V à 0-550 Hz: 18,5 kW, 1NA + 1NC, prévu 20-150 ms, boîte de matériau isolant pour les passages de câble métrique, lecteur ofmule, noir, verrouillable en pos. 0 et i incl. clips protégés et pinces de tuyau. Retours et annulation limités. Consulter les conditions.

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $617.85
Prix unitaire: $617.85
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Interrupteur-sectionneur SENTRON 3LD dans le boîtier, Interrupteur de maintenance et de réparation avec tôle de blindage CEM 6 pôles, Iu : 63A, AC23A 400V à 50/60 Hz : 22 kW En mode variateur de fréquence : AC20 400V à 0-550Hz : 18,5 kW, 1 NO + 1 NF 20-150ms à action anticipée, coffret en matière isolante pour presse-étoupe métrique, commande par manette, noir, verrouillable en position 0 et I, avec clips de blindage et colliers de serrage
Version
nom de marque produitSENTRON
désignation du produitInterrupteur-sectionneur 3LD
version de l'affichage / pour affichage de position de commutation Mode manuel1 ON - 0 OFF
version de l'organe de commandemanette
version de la poignéeCommande à manette, noire
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles6
nombre de pôles / remarquePE isolé du blindage des câbles
type d'appareilmontage fixe
type d'appareilCoffret en matériau isolant pour presse étoupe métrique
taille de l'interrupteur-sectionneur3
durée de vie mécanique (cycles de manœuvre) / typique100 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V6 000
● entre variateur et moteur / en cas d'utilisation comme interrupteur de maintenance / pour AC-20 A / pour 690 V / pour 0-550 Hz100 000
valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.21 kA2.s
valeur I2t passante / interrupteur fermé / pour 440 V / pour combinaison interrupteur + fusible gG / max.21 kA2.s
fréquence de manœuvres / max.50 1/h
Tension
tension d'isolement / valeur assignée690 V
tension de tenue aux chocs / valeur assignée6 kV
tension d'emploi
● entre variateur et moteur / pour AC / pour 0-550 Hz / valeur assignée690 V
Classe de protection
degré de protection IPIP65
degré de protection NEMA1, 3R, 4X
degré de protection IP / face avantIP65
Dissipation
puissance dissipée [W]
● pour la valeur assignée du courant / pour AC / à chaud / par pôle4,5 W
● par conducteur / typique5 W
Èlectricité
courant d'emploi
● pour 40 °C / valeur assignée50,4 A
● pour AC / valeur assignée63 A
● pour AC-23 A / pour 400 V / valeur assignée43 A
● pour AC-21 / pour 690 V / valeur assignée63 A
● pour AC-21 A / pour 240 V / valeur assignée63 A
● pour AC-21 A / pour 440 V / valeur assignée63 A
courant d'emploi / du fusible amont / valeur assignée63 A
courant coupé limité / interrupteur fermé
● pour 440 V / pour combinaison interrupteur + fusible gG / max.6 kA
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible6 kA
Circuit principal
fréquence de service / entre variateur et moteur / en cas d'utilisation comme interrupteur de maintenance
● valeur initiale0 Hz
● valeur finale550 Hz
puissance d'emploi
● pour AC-23 A / pour 240 V / valeur assignée11 kW
● pour AC-23 A / pour 440 V / valeur assignée22 kW
● pour AC-23 A / pour 690 V / valeur assignée19 kW
● pour AC-3 / pour 240 V / valeur assignée11 kW
● pour AC-3 / pour 400 V / valeur assignée19 kW
● pour AC-3 / pour 690 V / valeur assignée15 kW
puissance d'emploi [W] / entre variateur et moteur / en cas d'utilisation comme interrupteur de maintenance / pour AC-20 A
● pour 400 V / pour 0-550 Hz / valeur assignée18,5 kW
● pour 690 V / pour 0-550 Hz / valeur assignée30 kW
courant d'emploi / valeur assignée63 A
courant permanent / entre variateur et moteur / en cas d'utilisation comme interrupteur de maintenance / pour AC-20
● pour 230 V / valeur assignée28 A
● pour 400 V / valeur assignée38 A
● pour 690 V / valeur assignée35 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires1
nombre de contacts NO / pour contacts auxiliaires1
tension d'emploi / des contacts auxiliaires / pour AC / max.600 V
courant permanent / du contact auxiliaire / valeur assignée10 A
tension d'isolement / du bloc de contacts auxiliaires / valeur assignée500 V
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCENon
● interrupteur de sécuritéNon
● interrupteur de maintenance/pour travauxOui
Apparence
couleur / de l'organe de commandenoir
Détails sur le produit
● caractéristique produit / verrouillable en position OFFOui
● équipement du produit / verrouillable en position ONOui
nombre de cadenas / max.3
diamètre de l'anse / des cadenas / min.4,5 mm
diamètre de l'anse / des cadenas / max.8,5 mm
caractéristique produit spécialeinclusif CEM tôle de blindage
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
courant de court-circuit conditionnel / pour protection côté réseau
● pour 690 V / par fusible gG / valeur assignée50 kA
selon UL
courant d'emploi / pour AC / selon UL 508/UL 60947-4-1 / valeur nominale63 A
tension d'emploi / pour AC / pour 50/60 Hz / selon UL 508/UL 60947-4-1 / valeur assignée600 V
puissance active [hp] / pour AC / pour 480 V / selon UL 508/UL 60947-4-1 / valeur assignée40
puissance active [hp] / pour AC / pour 600 V / selon UL 508/UL 60947-4-1 / valeur assignée50
courant de courte durée admissible (SCCR) / pour 600 V / selon UL 508/UL 60947-4-15 kA
courant permanent / du fusible amont / selon UL / valeur assignée175 A
type de fusible / selon ULRK5
Nombre
nombre de contacts NF raccordables / pour contacts auxiliaires / rapportable / max.2
nombre de contacts NO raccordables / pour contacts auxiliaires / rapportable / max.4
nombre d'inverseurs raccordables / pour contacts auxiliaires / rapportable / max.0
Liens
numéro AWG / comme section codée de câble raccordable / âme massive
● max.6
● min.14
type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (2,5...35mm²)
● âme souple / avec embouts1 x (2,5...16 mm²)
● multibrin1x (2,5..35mm²)
type de sections de câble raccordables / pour contacts auxiliaires
● âme massivecontact auxiliaire latéral 2x (0,75 ... 2,5mm²), 1x 4mm²; contact auxiliaire en face avante 1x (0,75 ... 2,5mm²)
● âme souple / avec emboutscontact auxiliaire latéral 2x (0,75 ... 1,5mm²), 1x 2,5mm²; contact auxiliaire en face avante 1x 2,5mm²
● multibrincontact auxiliaire latéral 2x (0,75 ... 2,5mm²), 1x 4mm²; contact auxiliaire en face avante 1x (0,75 ... 2,5mm²)
version du raccordement électrique
● pour circuit principalborne à cage
● pour contacts auxiliairesbornes de raccordement
Exigences
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal / nécessairefusible gL/gG: 63 A
● pour protection contre les courts-circuits du bloc de contacts auxiliaires / nécessairefusible gL/gG : 10 A
Conception mécanique
hauteur302 mm
largeur212 mm
profondeur181 mm
type de fixationAppareillage complet dans le boîtier avec CEM tôle de blindage
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleOui
● montage sur railNon
poids net1 950 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage / min.-25 °C

Téléchargements et manuels

General Product ApprovalDeclaration of ConformityTest Certificates

Confirmation

UL

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

Miscellaneous

Test Certificatesother

Special Test Certificate

Miscellaneous

Environmental Confirmations

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
03/05/2022


Données supplémentaires

Produit
Numéro d'article3LD2586-5VD21
Description d'articleInterrupteur-sectionneur SENTRON 3LD dans le boîtier, Interrupteur de maintenance et de réparation avec tôle de blindage CEM 6 pôles, Iu : 63A, AC23A 400V à 50/60 Hz : 22 kW En mode variateur de fréquence : AC20 400V à 0-550Hz : 18,5 kW, 1 NO + 1 NF 20-150ms à action anticipée, coffret en matière isolante pour presse-étoupe métrique, commande par manette, noir, verrouillable en position 0 et I, avec clips de blindage et colliers de serrage
Famille de produitApareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)80 Jour(s)
Poids Net par quantité2.467 kg
Dimension emballage220.00 x 310.00 x 193.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869574073
UPCIndisponible.
N° d'Export85389099
Rubrique catalogue (PDF)LV10
Groupe de produit5887
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2011
Classe de produitB : pour un retour produit, merci de contacter votre interlocuteur Siemens habituel
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
