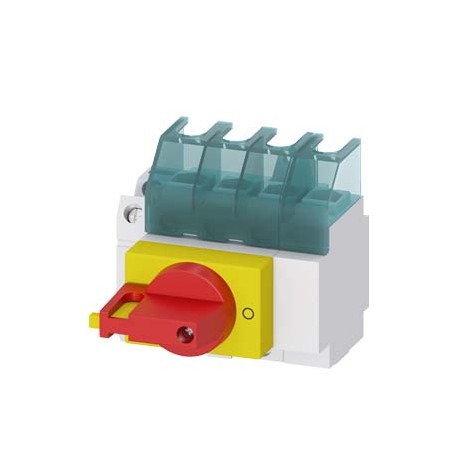

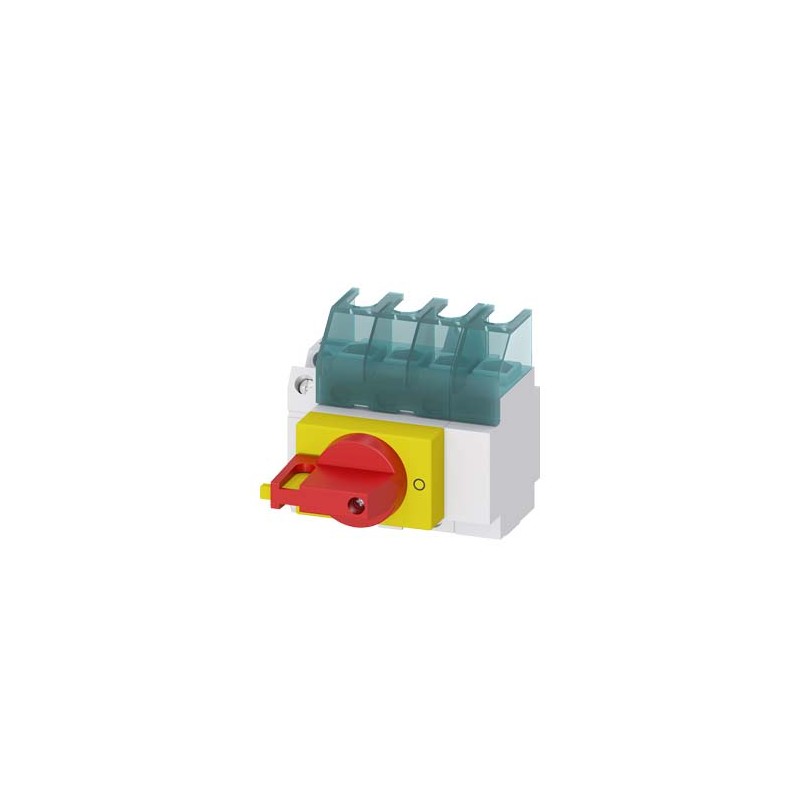

3LD2230-2EQ13-0AC1 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 4- pôle.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3LD2230-2EQ13-0AC1 SIEMENS SENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 4- pôle..

3LD2230-2EQ13-0AC1

SIEMENS

20

SENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 4- pôles, Iu : 32 A, Puissance de service / avec AC-23 A pour 400V : 11,5 kW, montage en tableau, 1 NF, 1S, commande par manette, rouge/jaune, organe de commande directement sur le commutateur

INTERR. PPAL/PAR. EMERG. 3POLOS UI=32, P/AC-23A AVEC 400V=11,5KW BÉQUILLE ROUGE/JAUNE *** VERSION SPÉCIALE *** ( ** ATTENTION : Prix par 1 Unité et Quantité Minimum / Multiplication de la Commande 20 Unités ** ). Fabriqué sur commande, sans possibilité d'annulation ou de retour du matériel.

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

SENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 4- pôles, Iu : 32 A, Puissance de service / avec AC-23 A pour 400V : 11,5 kW, montage en tableau, 1 NF, 1S, commande par manette, rouge/jaune, organe de commande directement sur le commutateur
Version
nom de marque produitSENTRON
désignation du produitInterrupteur-sectionneur 3LD
version de l'affichage / pour affichage de position de commutation Mode manuel1 ON - 0 OFF
version de l'organe de commandemanette
version de la poignéeCommande à manette, rouge/jaune
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles4
type d'appareilmontage fixe
type d'appareilMontage en tableau
taille de l'interrupteur-sectionneur2
durée de vie mécanique (cycles de manœuvre) / typique100 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V6 000
valeur I2t / interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.9 kA2.s
valeur I2t passante / interrupteur fermé / pour 440 V / pour combinaison interrupteur + fusible gG / max.9 kA2.s
fréquence de manœuvres / max.50 1/h
Tension
tension d'isolement / valeur assignée690 V
tension de tenue aux chocs / valeur assignée6 kV
Classe de protection
degré de protection IPIP40
degré de protection IP / face avantIP40
Dissipation
puissance dissipée [W]
● pour la valeur assignée du courant / pour AC / à chaud / par pôle1,8 W
● par conducteur / typique2 W
Èlectricité
courant d'emploi
● pour 40 °C / valeur assignée32 A
● pour 45 °C / valeur assignée32 A
● pour 50 °C / valeur assignée32 A
● pour 55 °C / valeur assignée32 A
● pour AC / valeur assignée32 A
● pour AC-23 A / pour 400 V / valeur assignée22 A
● pour AC-21 / pour 690 V / valeur assignée32 A
● pour AC-21 A / pour 240 V / valeur assignée32 A
● pour AC-21 A / pour 440 V / valeur assignée32 A
courant d'emploi / du fusible amont / valeur assignée40 A
courant coupé limité / interrupteur fermé
● pour 440 V / pour combinaison interrupteur + fusible gG / max.4,5 kA
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible5 kA
Circuit principal
puissance d'emploi
● pour AC-23 A / pour 240 V / valeur assignée6 kW
● pour AC-23 A / pour 400 V / valeur assignée12 kW
● pour AC-23 A / pour 440 V / valeur assignée11,5 kW
● pour AC-23 A / pour 690 V / valeur assignée12 kW
● pour AC-3 / pour 240 V / valeur assignée5,5 kW
● pour AC-3 / pour 400 V / valeur assignée10 kW
● pour AC-3 / pour 690 V / valeur assignée9,5 kW
courant d'emploi / valeur assignée32 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires1
nombre de contacts NO / pour contacts auxiliaires1
tension d'emploi / des contacts auxiliaires / pour AC / max.500 V
courant permanent / du contact auxiliaire / valeur assignée10 A
tension d'isolement / du bloc de contacts auxiliaires / valeur assignée500 V
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCEOui
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Apparence
couleur / de l'organe de commanderouge
Détails sur le produit
● caractéristique produit / verrouillable en position OFFOui
nombre de cadenas / max.2
diamètre de l'anse / des cadenas / min.4 mm
diamètre de l'anse / des cadenas / max.6 mm
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
courant de court-circuit conditionnel / pour protection côté réseau
● pour 690 V / par fusible gG / valeur assignée50 kA
selon UL
courant d'emploi / pour AC / selon UL 508/UL 60947-4-1 / valeur nominale32 A
tension d'emploi / pour AC / pour 50/60 Hz / selon UL 508/UL 60947-4-1 / valeur assignée600 V
puissance active [hp] / pour AC / pour 480 V / selon UL 508/UL 60947-4-1 / valeur assignée20
puissance active [hp] / pour AC / pour 600 V / selon UL 508/UL 60947-4-1 / valeur assignée20
courant de courte durée admissible (SCCR) / pour 600 V / selon UL 508/UL 60947-4-15 kA
courant permanent / du fusible amont / selon UL / valeur assignée80 A
type de fusible / selon ULRK5
Nombre
nombre de contacts NF raccordables / pour contacts auxiliaires / rapportable / max.1
nombre de contacts NO raccordables / pour contacts auxiliaires / rapportable / max.2
nombre d'inverseurs raccordables / pour contacts auxiliaires / rapportable / max.0
Liens
numéro AWG / comme section codée de câble raccordable / âme massive
● max.8
● min.14
type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (1,5...16mm²)
● âme souple / avec embouts1x (1,5...10mm²)
● multibrin1x (1,5...16mm²)
type de sections de câble raccordables / pour contacts auxiliaires
● âme massive2x (0,75 ... 2,5 mm²), 1x 4 mm²
● âme souple / avec embouts2x (0,75 ... 1,5 mm²), 1x 2,5 mm²
● multibrin2x (0,75 ... 2,5 mm²), 1x 4 mm²
version du raccordement électrique
● pour circuit principalborne à cage
● pour contacts auxiliairesbornes de raccordement
Exigences
version de la cartouche-fusible
● pour protection contre les courts-circuits du circuit principal / nécessairefusible gL/gG: 40 A
● pour protection contre les courts-circuits du bloc de contacts auxiliaires / nécessairefusible gL/gG : 10 A
Conception mécanique
hauteur79 mm
largeur72 mm
profondeur55 mm
type de fixationAppareil encastrable, installation fixe
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleNon
● montage sur railOui
poids net204 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage / min.-25 °C

Téléchargements et manuels

General Product Approval

CSA

CCC

Confirmation

UL

VDE

Miscellaneous

General Product ApprovalDeclaration of ConformityTest CertificatesMarine / Shippingother

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

Environmental Confirmations

other

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
04/05/2022


Données supplémentaires

Produit
Numéro d'article3LD2230-2EQ13-0AC1
Description d'articleSENTRON, interrupteur-sectionneur 3LD, interrupteur de coupure d'urgence, 4- pôles, Iu : 32 A, Puissance de service / avec AC-23 A pour 400V : 11,5 kW, montage en tableau, 1 NF, 1S, commande par manette, rouge/jaune, organe de commande directement sur le commutateur
Famille de produitApareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)80 Jour(s)
Poids Net par quantité0.204 kg
Dimension emballage80.00 x 96.00 x 90.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Quantité minimum20
Informations produit supplémentaires
EAN4011209672918
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10.1
Groupe de produit5887
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 02.02.2006
Classe de produitC : Produit qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
finition de l'inverseur (EF009408) false
nombre d'interrupteurs (EF005586) 1
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 32.0A
courant permanent nominal, AC-23, 400 V (EF011777) -A
courant permanent nominal, AC-21, 400 V (EF009165) 32A
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) 9.5kW
courant nominal de courte durée admissible Icw (EF007050) 0.64kA
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 0.0115kW
nombre de pôles (EF001391) 4
nombre de contacts auxiliaires à ouverture (EF001377) 1
nombre de contacts auxiliaires à fermeture (EF001376) 1
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) true
adapté à un montage intermédiaire (EF007264) true
couleur de l'élément d'actionnement (EF007167) rouge
finition de l'élément d'actionnement (EF006976) manette / levier
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) borne en cadre
classe de protection (IP), face avant (EF003118) IP40
degré de protection (NEMA) (EF011959) autre
tension de fonctionnement normale (EF001435) -V
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
