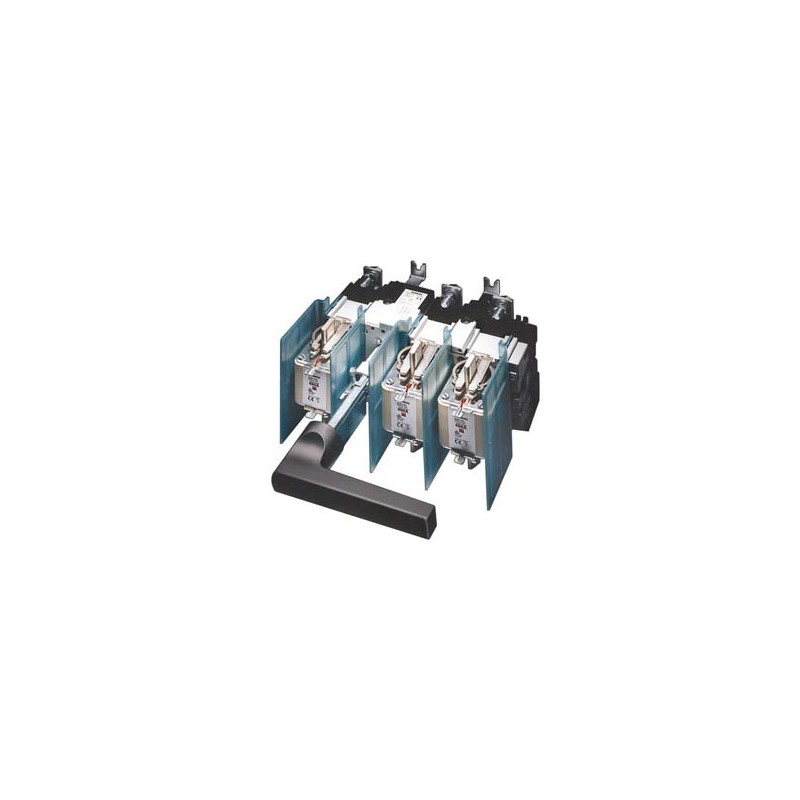

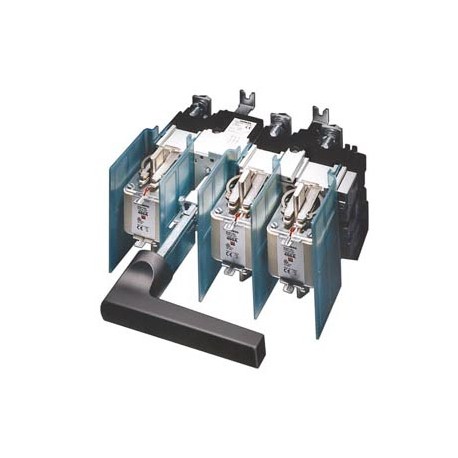

3KL6230-1GB02 SIEMENS Interrupteur-sectionneur à fusibles nouveau design Iu 800 A, Ue 690V, 3 pôles, pour fu.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KL6230-1GB02 SIEMENS Interrupteur-sectionneur à fusibles nouveau design Iu 800 A, Ue 690V, 3 pôles, pour fu..

3KL6230-1GB02

SIEMENS

Interrupteur-sectionneur à fusibles nouveau design Iu=800 A, Ue=690V, 3 pôles, pour fusible à couteaux NH, taille 3/2 avec commande de porte 8UC7 organe de commande gris foncé/bleu vert plastron de base gris clair

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
degré de protection (NEMA) (EF011959) -
finition de l'inverseur (EF009408) -
couleur de l'élément d'actionnement (EF007167) -
tension de fonctionnement normale (EF001435) -V
nombre d'interrupteurs (EF005586) -
courant permanent nominal, AC-21, 400 V (EF009165) -A
courant nominal de courte durée admissible Icw (EF007050) -kA
puissance de commutation à 400 V (EF009166) -kW
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) false
tension de fonctionnement nominale max. Ue en CA (EF007355) 690V
courant permanent nominal (Iu) (EF001389) 800.0A
courant permanent nominal, AC-23, 400 V (EF011777) 800A
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 400.0kW
nombre de pôles (EF001391) 3
nombre de contacts auxiliaires à ouverture (EF001377) 0
nombre de contacts auxiliaires à fermeture (EF001376) 0
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
finition de l'élément d'actionnement (EF006976) autre
verrouillable (EF006281) true
type de raccordement du circuit principal (EF006819) autre
classe de protection (IP), face avant (EF003118) IP00
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW


Interrupteur-sectionneur à fusibles nouveau design Iu=800 A, Ue=690V, 3 pôles, pour fusible à couteaux NH, taille 3/2 avec commande de porte 8UC7 organe de commande gris foncé/bleu vert plastron de base gris clair
Version
nom de marque produitSENTRON
exécutionVersion complète avec commande rotative
Versionpour montage et installation
exécution de l'organe de commandecommande manuelle
Type du sectionneur en charge / Forme de la barretteNon
Exécution du mécanisme de commande / Commande motoriséeNon
nombre de pôles3
Taille de la barrette de sectionnement3 et 2
Système à fusiblescartouche fusible à couteaux
Tension d'isolement / Valeur assignée1 000 V
Tension de tenue aux chocs / Valeur assignée8 000 V
Tension d'alimentation
Type de tensionAC/DC
Tension d'emploi
● pour CA / pour 50/60 Hz / Valeur assignée690 V
● pour CC / Valeur assignée440 V
Classe de protection
indice de protection IPIP00
Dissipation
Puissance dissipée [W] / pour la valeur assignée du courant / pour CA / à chaud / par pôle75 W
Èlectricité
Courant d'emploi / pour AC-21 / Valeur assignée800 A
Courant permanent / Valeur assignée800 A
Courant coupé limité / I2 t / maximum admissible / pour la catégorie d'emploi / AC-22 B / à 400 V10 500 000 A²·s
Circuit principal
Nombre de pôles / pour circuit principal3
Puissance d'emploi
● pour AC-23 A / pour 400 V / pour 50/60 Hz / Valeur assignée400 000 W
● pour AC-23 A / pour 500 V / Valeur assignée400 000 W
● pour AC-23 A / pour 690 V / pour 50/60 Hz / Valeur assignée500 000 W
Courant d'emploi / Valeur assignée800 A
Courant d'emploi Ie / maximum / pour la catégorie d'emploi
● AC-21 A / à 400 V800 A
● AC-21 A / à 500 V800 A
● AC-21 B / à 400 V800 A
● AC-21 B / à 500 V800 A
● AC-22 A / à 400 V800 A
● AC-22 A / à 500 V800 A
● AC-22 B / à 400 V800 A
● AC-22 B / à 500 V800 A
Circuit auxiliaire
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires0
équipement du produit / verrouillageOui
Court-circuit
Courant de court-circuit assigné conditionnel Iq
● 400 V50 kA
● 500V50 kA
● pour catégorie d'utilisation / AC-21 A / pour 400 V50 kA
● pour catégorie d'utilisation / AC-21 A / pour 500 V50 kA
● pour catégorie d'utilisation / AC-21 B / pour 400 V50 kA
● pour catégorie d'utilisation / AC-21 B / pour 500 V50 kA
● pour catégorie d'utilisation / AC-22 A / pour 400 V50 kA
● pour catégorie d'utilisation / AC-22 A / pour 500 V50 kA
● pour catégorie d'utilisation / AC-22 B / pour 400 V50 kA
● pour catégorie d'utilisation / AC-22 B / pour 500 V50 kA
Liens
Section de câble raccordable / pour contacts principaux
● multibrin / max.480 mm²
Conception mécanique
hauteur270 mm
largeur345 mm
profondeur240 mm
Type de montagefixe
mode de fixationmontage en saillie et en encastrement
● Mode de fixation / Montage frontal avec fixation à 4 trousNon
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railNon
position de montageau choix
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.55 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C
Certificats
justification de qualificationUR
désignation du matériel
● selon EN 61346-2Q
General Product ApprovalDeclaration of ConformityTest CertificatesShipping Approvalother

CCC

EC/EU-Declaration of Conformity

Special Test Certificate

LR (Lloyds Register)

Environmental Confirmations

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3KL6230-1GB02
Description d'articleInterrupteur-sectionneur à fusibles nouveau design Iu=800 A, Ue=690V, 3 pôles, pour fusible à couteaux NH, taille 3/2 avec commande de porte 8UC7 organe de commande gris foncé/bleu vert plastron de base gris clair
Famille de produitIndisponible.
Cycle de vie du produit (PLM)PM400:Produit en fin de vie Approvisionnement limité
Date de fin de vie du produitProduktauslauf seit: 31.08.2018
Notes
Successeur 3KF5380-0MF11, autres dimensions, quelques carac. techniques divergentes.
Données Prix
Groupe de prix1CL
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationECCN : N / AL : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité17.271 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage376.00 x 371.00 x 298.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209739352
UPC887621020972
N° d'Export85362090
Rubrique catalogue (PDF)LV10.1
Groupe de produit5853
Group CodeP360
Pays d'origineGrande-Bretagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.06.2007
Classe de produitA: problem-free, re-useable at short notice
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
Indisponible.

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KL6230-1GB02 3KL6230-1GB02 FR_3KL6230-1GB02.pdf 148 Kbytes 3KL6230-1GB02 3KL6230-1GB02 FR_3KL6230-1GB02.pdf
