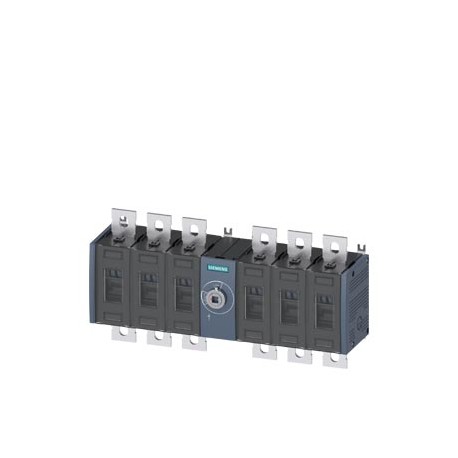

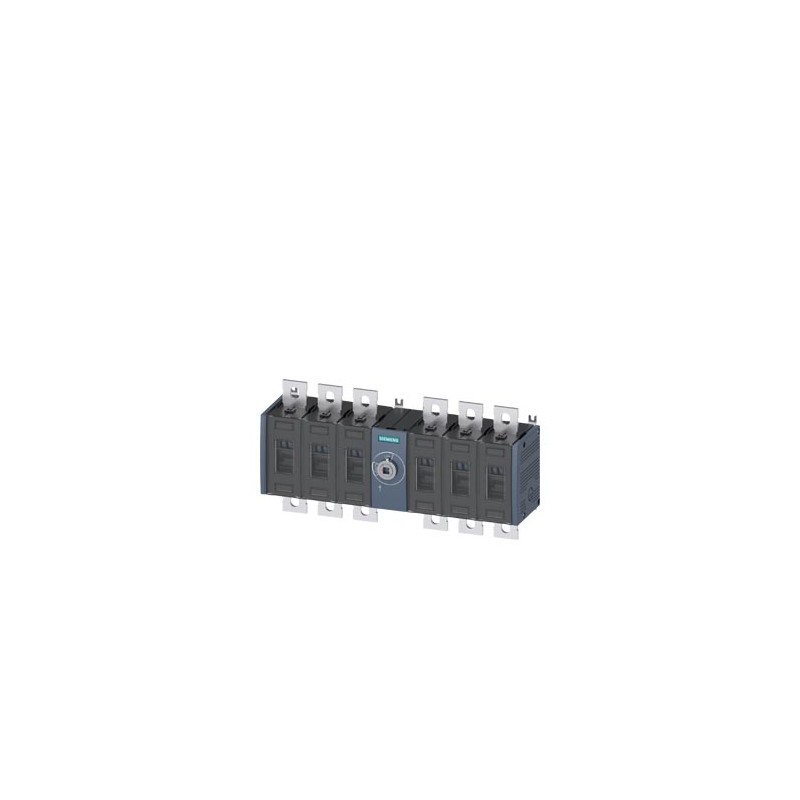

3KD4060-0PE20-0 SIEMENS interrupteur-sectionneur 315A, Taille 3, 6 pôles DC Entraînement à l'avant au centre.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KD4060-0PE20-0 SIEMENS interrupteur-sectionneur 315A, Taille 3, 6 pôles DC Entraînement à l'avant au centre..

3KD4060-0PE20-0

SIEMENS

interrupteur-sectionneur 315A, Taille 3, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette raccordement plat

INTERRUPTEUR-SECTIONNEUR 315A, TAILLE 3, 6 PÔLES DC ACCTO. UNITÉ DE BASE CENTRALE AVANT SANS CONNEXIONS PLATES À LEVIER

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $1,631.04
Prix unitaire: $1,631.04
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

interrupteur-sectionneur 315A, Taille 3, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette raccordement plat
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs 3KD
version du produitDisjoncteur CC
version de l'affichage / pour affichage de position de commutation Commande rotative débrayable de porteON-OFF
version de l'organe de commandesans manette
version du mécanisme de commandeCommande sur face avant
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles6
type d'appareilmontage fixe
taille de l'interrupteur-sectionneur3
durée de vie mécanique (cycles de manœuvre) / typique15 000
durée de vie électrique (Cycles de manœuvre)
● pour DC-21 A / pour 1000 V200
position / du mécanisme de commandeaprès le troisième pôle
catégorie de surtensionIV
Tension
tension d'emploi / pour circuits de courant en série
● pour degré de pollution 2 / pour DC / valeur assignée1200 V / 6
● pour degré de pollution 3 / pour DC / valeur assignée1200 V / 6
tension d'isolement
● pour degré de pollution 2 / pour DC / valeur assignée1 250 V
● pour degré de pollution 3 / pour DC / valeur assignée1 250 V
tension de tenue aux chocs / valeur assignée12 kV
Classe de protection
degré de protection IPIP00
degré de protection IP
● interrupteur fermé / avec plastron ou capot pour raccordement par cosseIP20
● face avantIP00
Dissipation
puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle10 W
● pour courant assigné thermique conventionnel / par appareil60 W
● pour la valeur assignée du courant / pour AC / à chaud / par pôle10 W
Èlectricité
courant d'emploi
● pour 40 °C / valeur assignée315 A
● pour 45 °C / valeur assignée315 A
● pour 50 °C / valeur assignée315 A
● pour 55 °C / valeur assignée315 A
● pour 60 °C / valeur assignée315 A
● pour 65 °C / valeur assignée315 A
● pour 70 °C / valeur assignée315 A
● pour DC-21 B / pour 1200 V / valeur assignée / remarque315 A / 6
courant d'emploi / pour DC / valeur assignée315 A
courant de courte durée admissible (Icw)
● pour DC / pour 1200 V / limité à 1 s / valeur assignée10 kA
Circuit principal
courant d'emploi / valeur assignée315 A
Circuit auxiliaire
nombre de contacts NF raccordés / pour contacts auxiliaires0
nombre de contacts NO raccordés / pour contacts auxiliaires0
nombre d'inverseurs raccordés / pour contacts auxiliaires0
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires6
nombre de contacts NO / pour contacts auxiliaires6
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCEOui
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Détails sur le produit
équipement du produit / verrouillageNon
constituant du produit
● indicateur de déclenchementNon
● déclencheur de tensionNon
● déclencheur à minimum de tensionNon
● déclencheur à minimum de courant avec contact à commutation anticipéeNon
extension produit / bloc de contacts auxiliairesOui
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
pouvoir de fermeture en court-circuit (Icm) / pour interrupteurs-sectionneurs
● pour AC / pour 1200 V / sans cartouche-fusible / valeur assignée / min.14,2 kA
Liens
type de sections de câble raccordables / pour conducteurs Al
● multibrin / avec cosse1x (25 ... 240 mm²), 2x (25 ... 120 mm²)
type de sections de câble raccordables
● pour combinaison câble+interrupteur Al315A / 240 mm²
● pour barre conductrice Cu'1 x (30 x 10 mm²)
type de sections de câble raccordables / pour conducteurs Cu
● multibrin / avec cosse / selon DIN 462351x (16...185 mm²), 2x (16 à150 mm²)
version du raccordement électrique / pour circuit principalbornes à plage
Conception mécanique
hauteur164 mm
largeur322 mm
profondeur93,5 mm
type de fixationfixation par vis
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleNon
● montage sur railNon
position de montageau choix
poids net4 840 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.70 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

Confirmation

VDE

Miscellaneous

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Marine / Shippingother

LR (Lloyds Register)

DNV-GL

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
13/05/2022


Données supplémentaires

Produit
Numéro d'article3KD4060-0PE20-0
Description d'articleinterrupteur-sectionneur 315A, Taille 3, 6 pôles DC Entraînement à l'avant au centre appareil de base sans manette raccordement plat
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalLOA-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)15 Jour(s)
Poids Net par quantité4.840 kg
Dimension emballage322.00 x 93.50 x 164.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869515885
UPCIndisponible.
N° d'Export85353010
Rubrique catalogue (PDF)LV10.1
Groupe de produit5378
Group CodeP360
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 24.11.2009
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Données ETIM

ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
courant permanent nominal, AC-23, 400 V (EF011777) -A
nombre d'interrupteurs (EF005586) -
degré de protection (NEMA) (EF011959) -
tension de fonctionnement normale (EF001435) -V
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
finition de l'inverseur (EF009408) false
tension de fonctionnement nominale max. Ue en CA (EF007355) -V
courant permanent nominal (Iu) (EF001389) 315.0A
courant permanent nominal, AC-21, 400 V (EF009165) -A
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 160.0kW
puissance de commutation à 400 V (EF009166) 160.0kW
nombre de pôles (EF001391) 6
nombre de contacts auxiliaires à ouverture (EF001377) 6
nombre de contacts auxiliaires à fermeture (EF001376) 6
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
couleur de l'élément d'actionnement (EF007167) autre
finition de l'élément d'actionnement (EF006976) sans
verrouillable (EF006281) false
type de raccordement du circuit principal (EF006819) autre
classe de protection (IP), face avant (EF003118) IP00
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW
courant nominal de courte durée admissible Icw (EF007050) -kA
