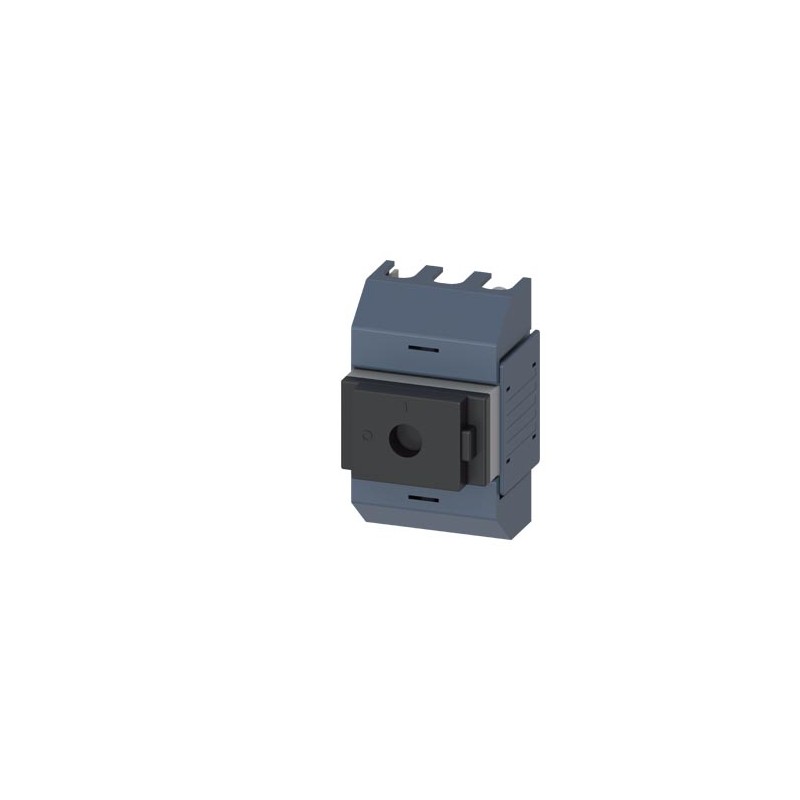

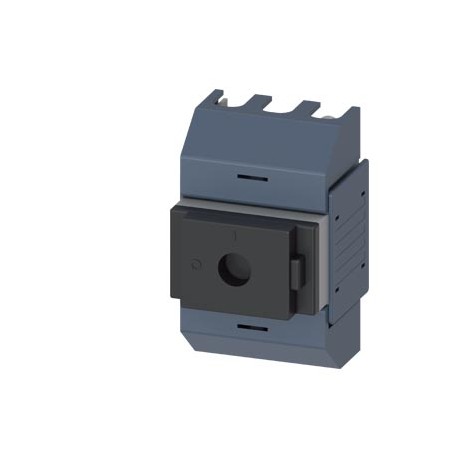

3KD0230-2KG20-3 SIEMENS interrupteur-sectionneur 32A, taille 01, 3 pôles entraînement à l'avant au centre ap.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3KD0230-2KG20-3 SIEMENS interrupteur-sectionneur 32A, taille 01, 3 pôles entraînement à l'avant au centre ap..

3KD0230-2KG20-3

SIEMENS

interrupteur-sectionneur 32A, taille 01, 3 pôles entraînement à l'avant au centre appareil de base sans manette borne à cage

Interrupteur sectionneur 32A, taille 01, centre du mécanisme de fonctionnement avant à 3 pôles Unité de base sans poignée Terminal box

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $128.89
Prix unitaire: $128.89
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

interrupteur-sectionneur 32A, taille 01, 3 pôles entraînement à l'avant au centre appareil de base sans manette borne à cage
Version
nom de marque produitSENTRON
désignation du produitInterrupteurs-sectionneurs 3KD
version du produitCommutateur
version de l'affichage / pour affichage de position de commutation Commande rotative débrayable de porteON-OFF
version de l'organe de commandesans manette
version du mécanisme de commandeCommande sur face avant
version du mécanisme de commande / commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles3
type d'appareilmontage fixe
taille de l'interrupteur-sectionneur'01
durée de vie mécanique (cycles de manœuvre) / typique100 000
durée de vie électrique (Cycles de manœuvre)
● pour AC-23 A / pour 690 V6 000
valeur I2t
● du fusible / pour 400 V / max. admissible6 400 A²·s
● du fusible / pour 500 V / max. admissible6 400 A²·s
● du fusible gG / pour 690 V / max. admissible5 800 A²·s
position / du mécanisme de commandeau centre
surtension en pour-cent / rapportée à la tension d'emploi / pour AC / pour 400, 500, 690 V / pour 50/60 Hz5 %
catégorie de surtensionIII
degré de pollution3
Tension
tension d'isolement
● valeur assignée750 V
tension de tenue aux chocs / valeur assignée8 kV
Classe de protection
degré de protection IPIP10
degré de protection IP
● interrupteur fermé / avec plastron ou capot pour raccordement par cosseIP10
● face avantIP40
Dissipation
puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle1,2 W
● pour courant assigné thermique conventionnel / par appareil1,2 W
● pour la valeur assignée du courant / pour AC / à chaud / par pôle1,2 W
Èlectricité
courant d'emploi
● pour 35 °C / valeur assignée32 A
● pour 40 °C / valeur assignée32 A
● pour 45 °C / valeur assignée32 A
● pour 50 °C / valeur assignée32 A
● pour 55 °C / valeur assignée32 A
● pour AC / valeur assignée32 A
● pour AC-23 A / pour 690 V / valeur assignée17 A
● pour AC-23 A / pour 500 V / valeur assignée17 A
● pour AC-23 A / pour 400 V / valeur assignée32 A
● pour AC-22 A / pour 690 V / valeur assignée32 A
● pour AC-22 A / pour 500 V / valeur assignée32 A
● pour AC-22 A / pour 400 V / valeur assignée32 A
● pour AC-21 A / pour 500 V / valeur assignée32 A
● pour AC-21 A / pour 690 V / valeur assignée32 A
courant permanent / du fusible amont / pour 500 V et 690 V / valeur assignée32 A
courant coupé limité / du fusible / pour 400 V / max. admissible3 700 A
courant coupé limité / du fusible / pour 500 V / max. admissible3 700 A
courant coupé limité / du fusible gG / pour 690 V / max. admissible3 700 A
Circuit principal
puissance d'emploi
● pour AC-23 A / pour 500 V / valeur assignée11 kW
courant d'emploi / valeur assignée32 A
Circuit auxiliaire
nombre de contacts NF raccordés / pour contacts auxiliaires0
nombre de contacts NO raccordés / pour contacts auxiliaires0
nombre d'inverseurs raccordés / pour contacts auxiliaires0
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires2
nombre de contacts NO / pour contacts auxiliaires2
Pertinence
compatibilité d'utilisation
● interrupteur généralOui
● interrupteur-sectionneurOui
● interrupteur d'ARRET D'URGENCEOui
● interrupteur de sécuritéOui
● interrupteur de maintenance/pour travauxOui
Détails sur le produit
équipement du produit / verrouillageNon
constituant du produit
● indicateur de déclenchementNon
● déclencheur de tensionNon
● déclencheur à minimum de tensionNon
● déclencheur à minimum de courant avec contact à commutation anticipéeNon
extension produit / bloc de contacts auxiliairesOui
extension produit / en option
● commande motoriséeNon
● déclencheur de tensionNon
Court-circuit
pouvoir de fermeture en court-circuit (Icm) / pour interrupteurs-sectionneurs
● sans cartouche-fusible / valeur assignée / min.1,78 kA
courant de court-circuit conditionnel / pour protection côté réseau
● pour 500 V / par fusible gG / valeur assignée50 kA
● pour 690 V / par fusible gG / valeur assignée50 kA
Liens
type de sections de câble raccordables / pour conducteurs Cu
● âme massive1x (2,5...35 mm²)
● âme souple / avec embouts1x (2,5...16 mm²)
● multibrin1x (2,5...5 mm²)
version du raccordement électrique / pour circuit principalborne à cage
Conception mécanique
hauteur100 mm
largeur63 mm
profondeur73 mm
type de fixationFixation à vis et fixation sur rail DIN 35 mm
type de fixation
● montage frontal avec fixation à 4 trousNon
● montage frontal avec fixation centraleNon
● montage sur railOui
position de montageau choix
poids net280 g
Conditions environnementales
température ambiante / en service
● min.-5 °C
● max.40 °C
température ambiante / à l'entreposage
● min.-25 °C
● max.55 °C

Téléchargements et manuels

General Product ApprovalDeclaration of Conformity

Confirmation

CCC

Miscellaneous

EAC

UK Declaration of Conformity

EC/EU-Declaration of Conformity

other

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
10/05/2022


Données supplémentaires

Produit
Numéro d'article3KD0230-2KG20-3
Description d'articleinterrupteur-sectionneur 32A, taille 01, 3 pôles entraînement à l'avant au centre appareil de base sans manette borne à cage
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)60 Jour(s)
Poids Net par quantité0.338 kg
Dimension emballage96.00 x 115.00 x 95.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869586755
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10
Groupe de produitX01F
Group CodeP360
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 30.06.2020
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KD0230-2KG20-3 FR_3KD0230-2KG20-3.pdf 309 Kbytes 3KD0230-2KG20-3 FR_3KD0230-2KG20-3.pdf
