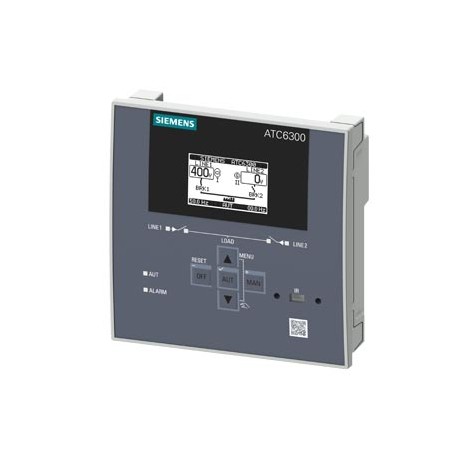

bornes de tornillo ampliable con un máximo de 2 módulos adicionales. Productos fabricados especialmente segú.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

bornes de tornillo ampliable con un máximo de 2 módulos adicionales. Productos fabricados especialmente segú..

3KC9000-8TL40

SIEMENS

Article à la demande, sans remboursement.

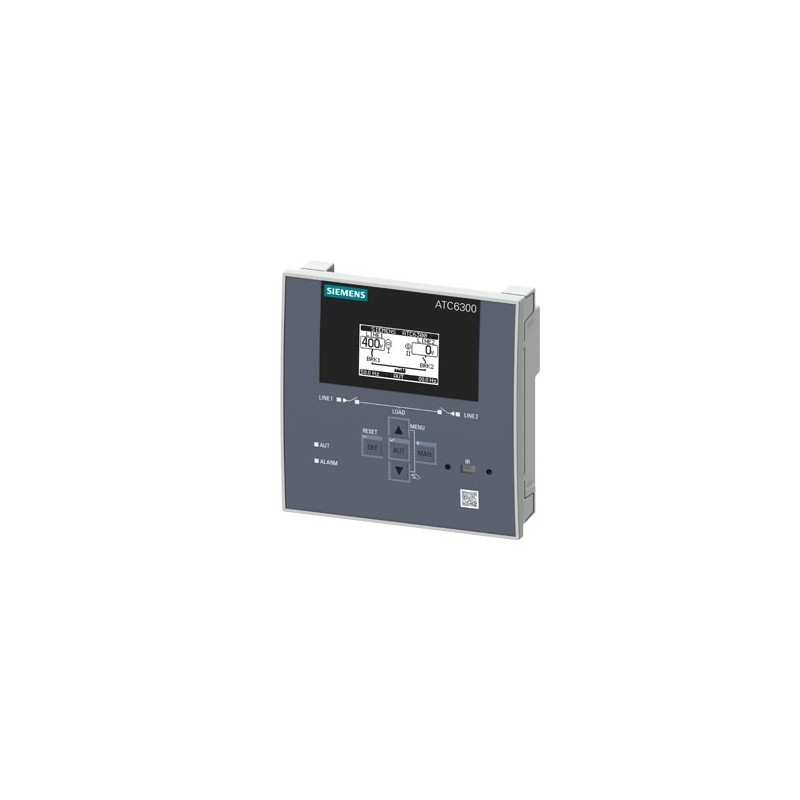

SENTRON 3KC ATC6300 ; LCD ; 144x144 mm ; Inverseur de source pour la commande de MCCB, ACB, LBS ; pour transfert de charge entre réseau principal et de secours ; Appareil pour montage en tableau ; Un 100...240 V CA 50/60 Hz, 110...250 V CC ; Un 12...24 V CC Tension nominale Ue : 100...480 V CA 50/60 Hz ; Bornes à vis Possibilité d'extension avec un maximum de 2 modules supplémentaires

SENTRON ATC 6300; LCD;144x144;. Fabriqué selon les spécifications du client. Aucune possibilité d'annulation ou de retour du matériel.

Plus de détails


PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $2,750.12
Prix unitaire: $2,750.12
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

Les plus vendus

▲

En savoir plus

▲


Données techniques

SENTRON 3KC ATC6300 ; LCD ; 144x144 mm ; Inverseur de source pour la commande de MCCB, ACB, LBS ; pour transfert de charge entre réseau principal et de secours ; Appareil pour montage en tableau ; Un 100...240 V CA 50/60 Hz, 110...250 V CC ; Un 12...24 V CC Tension nominale Ue : 100...480 V CA 50/60 Hz ; Bornes à vis Possibilité d'extension avec un maximum de 2 modules supplémentaires
Version
nom de marque produitSENTRON
désignation du produitaccessoires pour commutateur de réseaux
température en service
● min.-30 °C
● max.70 °C
temps de commutation / de l'appareil de commande50 ms
catégorie de surtension3
tension de tenue à fréquence industrielle / sur l'alimentation auxiliaire / pour AC3 000 V
durée de fonctionnement / sans tension auxiliaire300 s
tension d'isolement (Ui) / sur l'alimentation auxiliaire / pour AC / valeur assignée250 V
tension de tenue aux chocs (Uimp) / de l'alimentation auxiliaire / pour AC / valeur assignée6 000 V
durée d'immunité / aux coupures de tension / pour AC / pour 220 V
● sans module d'extension / max.250 ms
● avec 1 module d'extension / max.180 ms
● avec 2 modules d'extension / max.120 ms
tension d'alimentation / de l'alimentation auxiliaire
● pour AC / valeur initiale assignée100 V
● pour AC / valeur finale assignée240 V
● pour AC / min.90 V
● pour AC / max.264 V
● pour DC / valeur initiale assignée110 V
● pour DC / valeur finale assignée250 V
● pour DC / min.93,5 V
● pour DC / max.300 V
tension d'alimentation / sur l'alimentation DC
● valeur initiale assignée12 V
● valeur finale assignée24 V
● min.7,5 V
● max.33 V
degré de protection IP
● face avantIP40
● à l'arrièreIP20
puissance apparente absorbée / sur l'alimentation auxiliaire / pour AC / pour 240 V / max.9,5 VA
puissance dissipée [W] / sur l'alimentation auxiliaire
● pour AC / pour 240 V3,8 W
● pour DC / pour 250 V / max.3,6 W
puissance dissipée [W] / sur l'alimentation DC
● pour 12 V / max.3,2 W
● pour 24 V / max.2,9 W
courant absorbé / sur l'alimentation DC
● pour 12 V / max.230 mA
● pour 24 V / max.120 mA
fréquence de service / valeur assignée
● min.45 Hz
● max.66 Hz
nombre d'inverseurs / pour contacts auxiliaires1
nombre de contacts NF / pour contacts auxiliaires0
nombre de contacts NO / pour contacts auxiliaires6
constituant du produit / de l'horloge temps réel matérielle / pile de sauvegardeOui
caractéristique produit / du matériau du boîtierpolycarbonate
nombre d'emplacements2
courant d'entrée / sur entrée TOR / pour signal <0> / max.8 mA
nombre d'entrées TOR6
● version de l'entrée de commutationnégatif
tension de sortie / sur les sorties de relais / pour AC / valeur assignée max.250 V
nombre de sorties / comme élément de contacts avec contact7
courant de sortie / sur les sorties de relais
● pour AC-1 / pour 250 V / valeur assignée8 A
● pour AC-15 / pour 250 V / valeur assignée1,5 A
● pour DC-1 / pour 30 V / valeur assignée8 A
type de pouvoir de coupure / selon NEMAB300
pouvoir de coupure courant / sur les sorties de relais / pour DC / pour 30 V / selon UL 5081 A
durée de vie mécanique (cycles de manœuvre) / des sorties à relais10 000 000
durée de vie électrique (Cycles de manœuvre) / des sorties à relais100 000
retard d'entrée0,05 s
tension d'isolement (Ui) / des sorties à relais / valeur assignée250 V
tension de signal
● pour signal <0> / pour DC / valeur nominale2 V
● pour signal <1> / pour DC / valeur nominale3,4 V
tension de tenue aux chocs (Uimp) / des sorties à relais / valeur assignée4 000 V
nombre de phases surveillées3
section de câble raccordable
● min.0,2 mm²
● max.2,5 mm²
section de câble raccordable / selon UL 508
● min.0,75 mm²
● max.2,5 mm²
numéro AWG / comme section codée de câble raccordable
● min.24
● max.12
numéro AWG / comme section codée de câble raccordable / selon UL 508
● min.18
● max.12
couple de serrage [lbf·in] / pour bornes à vis / max.5 lbf·in
couple de serrage / pour bornes à vis / max.0,56 N·m
version du raccordement électriqueamovible / enfichable
Conception mécanique
hauteur144 mm
largeur144 mm
profondeur43,3 mm
profondeur d'encastrement / avec module d'extension / max.73 mm
poids net600 g
Conditions environnementales
température ambiante / à l'entreposage
● min.-30 °C
● max.80 °C
Certificats
désignation du matériel / selon EN 61346-2K

Téléchargements et manuels

General Product ApprovalEMCDeclaration of Conformity

Confirmation

UL

Miscellaneous

EAC

RCM

UK Declaration of Conformity

Declaration of Conformityother

EC/EU-Declaration of Conformity

Miscellaneous

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications
Date
07/05/2022


Données supplémentaires

Produit
Numéro d'article3KC9000-8TL40
Description d'articleSENTRON 3KC ATC6300 ; LCD ; 144x144 mm ; Inverseur de source pour la commande de MCCB, ACB, LBS ; pour transfert de charge entre réseau principal et de secours ; Appareil pour montage en tableau ; Un 100...240 V CA 50/60 Hz, 110...250 V CC ; Un 12...24 V CC Tension nominale Ue : 100...480 V CA 50/60 Hz ; Bornes à vis Possibilité d'extension avec un maximum de 2 modules supplémentaires
Famille de produitSENTRON Commutateurs automatiques de réseau
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.647 kg
Dimension emballage150.00 x 183.00 x 127.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869562490
UPCIndisponible.
N° d'Export85389091
Rubrique catalogue (PDF)LV10
Groupe de produit5380
Group CodeP360
Pays d'origineItalie
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.10.2017
Classe de produitD : Produit spécifique client qui ne peut être réutilisé ou retourné
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC émanant de notre chaine d'approvisionnement ou de nos procédures sur l’analyse de nos produits sur ce sujet. Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-92-01
eClass7.127-37-92-01
eClass827-37-92-01
eClass927-37-92-01
eClass9.127-37-92-01
ETIM5EC002498
ETIM6EC002498
ETIM7EC002498
ETIM8EC002498
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC002498 - Accessoires pour connectique basse tension
