3KC0442-0PE00-0AA0 SIEMENS SENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 3, 4 pôles, I.. Agrandir l'image

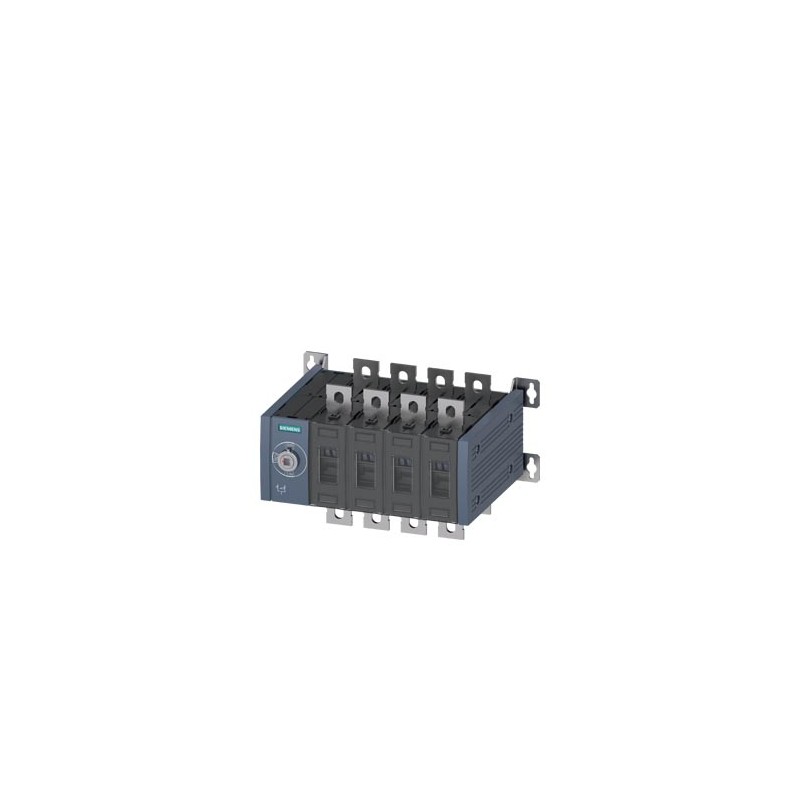

Les images sont à titre illustratif. Svp, révisez la fiche technique.

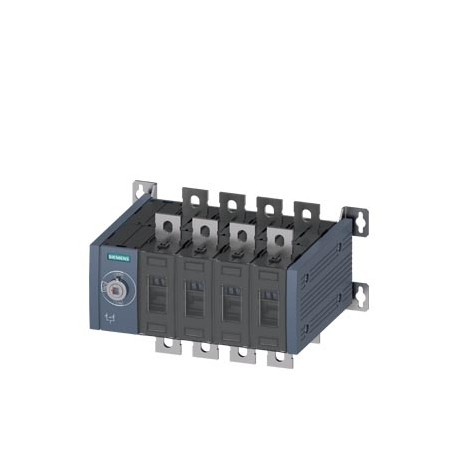

3KC0442-0PE00-0AA0 SIEMENS SENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 3, 4 pôles, I..

3KC0442-0PE00-0AA0

SIEMENS

SENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 3, 4 pôles, Iu: 400 A, Ue CA : 415 V, Ie avec AC-33 B pour 415 V : 315 A, Ie avec AC-23 A pour 690 V : 315 A, fixation par vis, Entraînement à l'avant, à l'extrémité gauche, sans manette, Raccordement par barres

INTERRUPTEUR TRANSF. MANUEL MTSE, TAM. 3, 400A, 4 PÔLES UNITÉ DE BASE ACCONAMIENTO AVANT SANS POIGNÉE DE CONNEXION PLATE. Retours et annulation limités. Consulter les conditions.

Plus de détails


Appareillage industriel basse tension > Interrupteur-sectionneur

PROTECTION EN BASSE TENSION > Interrupteur-sectionneur 3KD, 3KC

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $1,986.61
Prix unitaire: $1,986.61

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


ETIM: EC000216 - Interrupteur-sectionneur

Valeur Unité
courant permanent nominal, AC-23, 400 V (EF011777) -A
couleur de l'élément d'actionnement (EF007167) -
finition interrupteur général (EF006981) true
finition interrupteur de maintenance/réparation (EF006986) true
finition interrupteur de sécurité (EF006985) true
finition interrupteur de dispositif d'arrêt d'urgence (EF006959) true
finition de l'inverseur (EF009408) -
nombre d'interrupteurs (EF005586) -
tension de fonctionnement nominale max. Ue en CA (EF007355) 415V
courant permanent nominal (Iu) (EF001389) 400.0A
courant permanent nominal, AC-21, 400 V (EF009165) 400A
courant nominal de courte durée admissible Icw (EF007050) 13.0kA
puissance de fonctionnement nominale, AC-23, 400 V (EF007027) 220.0kW
nombre de pôles (EF001391) 4
nombre de contacts auxiliaires à ouverture (EF001377) 12
nombre de contacts auxiliaires à fermeture (EF001376) 12
nombre de contacts auxiliaires à deux directions (EF003531) 0
commande motorisée en option (EF007386) false
commande motorisée intégrée (EF006697) false
déclencheur voltmétrique en option (EF007491) false
type de construction de l'appareil (EF008240) technique d'encastrement fixe pour appareil encastré
convient pour montage au sol (EF007243) FALSE
adapté à une fixation frontale à 4 trous (EF007247) false
adapté à une fixation frontale centrale (EF007248) false
adapté à un montage en distributeur (EF007262) false
adapté à un montage intermédiaire (EF007264) false
finition de l'élément d'actionnement (EF006976) sans
verrouillable (EF006281) false
type de raccordement du circuit principal (EF006819) raccordement par rail
classe de protection (IP), face avant (EF003118) IP00
degré de protection (NEMA) (EF011959) autre
tension de fonctionnement normale (EF001435) -V
puissance de commutation à 400 V (EF009166) -kW
intensité de court-circuit nominale conditionnelle Iq (EF001444) -kA
puissance de fonctionnement nominale, AC-3, 400 V (EF001364) -kW


SENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 3, 4 pôles, Iu: 400 A, Ue CA : 415 V, Ie avec AC-33 B pour 415 V : 315 A, Ie avec AC-23 A pour 690 V : 315 A, fixation par vis, Entraînement à l'avant, à l'extrémité gauche, sans manette, Raccordement par barres
Version
nom de marque produitSENTRON
désignation du produitCommutateur de réseau 3KC
version du produitactionnement manuel
Exécution de l'affichage / pour affichage de position de commutation Commande rotative débrayableI ON- O OFF- II ON
exécution de l'organe de commandesans manette
Type de poignéesans
exécution du mécanisme de commandeCommande sur face avant
Exécution du mécanisme de commande / Commande motoriséeNon
Caractéristiques techniques générales
nombre de pôles4
Type d'appareilmontage fixe
Taille de l'interrupteur-sectionneur3
Valeur I2t
● interrupteur fermé / pour combinaison interrupteur + fusible / pour 500 V / max.1 165 000 A²·s
● interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible gG / max.1 157 500 A²·s
● interrupteur fermé / pour 690 V / pour combinaison interrupteur + fusible aM / max.1 267 900 A²·s
● du fusible / pour 415 V / max. admissible2 150 005 A²·s
● du fusible / pour 500 V / max. admissible2 150 005 A²·s
● du fusible gG / pour 690 V / max. admissible1 650 005 A²·s
● du fusible aM / pour 690 V / max. admissible1 500 000 A²·s
● interrupteur fermé / pour combinaison interrupteur + fusible / pour 415 V / max.1 165 000 A²·s
Durée de vie mécanique (cycles de manœuvre) / pour séquence de fonction O-I-O / typique10 000
Position / du mécanisme de commandeà l'extrémité gauche
catégorie de surtensionIV
degré de pollution3
Tension d'isolement
● Valeur assignée1 000 V
Tension d'alimentation
Courant d'emploi / pour CA / Valeur assignée400 A
Tension d'emploi
● pour CA / pour 50/60 Hz / Valeur assignée415 V
Classe de protection
indice de protection IPIP00
● Indice de protection IP / interrupteur fermé / avec cache ou cache cosse de câbleIP20
● indice de protection IP / face avantIP00
Dissipation
Puissance dissipée [W]
● pour courant assigné thermique conventionnel / par pôle17 W
● pour courant assigné thermique conventionnel / par appareil68 W
● pour la valeur assignée du courant / pour CA / à chaud / par pôle17 W
Courant d'emploi
● pour AC-23 A / pour 690 V / Valeur assignée315 A
● pour AC-23 A / pour 500 V / Valeur assignée350 A
● pour AC-22 A / pour 690 V / Valeur assignée400 A
● pour AC-22 A / pour 500 V / Valeur assignée400 A
● pour AC-21 / pour 690 V / Valeur assignée400 A
● pour AC-21 / pour 500 V / Valeur assignée400 A
● pour AC-21 A / pour 415 V / Valeur assignée400 A
● pour AC-22 A / pour 415 V / Valeur assignée400 A
● pour AC-23 A / pour 415 V / Valeur assignée400 A
● pour AC-31 B / pour 415 V / Valeur assignée400 A
● pour AC-32 B / pour 415 V / Valeur assignée350 A
● pour AC-33 B / pour 415 V / Valeur assignée315 A
● pour AC-33 iB / pour 415 V / Valeur assignée315 A
● pour AC-35 B / pour 400 V / Valeur assignée350 A
Courant permanent
● Valeur assignée400 A
● pour 40 °C / Valeur assignée400 A
● pour 45 °C / Valeur assignée400 A
● pour 50 °C / Valeur assignée400 A
● pour 55 °C / Valeur assignée400 A
● pour 60 °C / Valeur assignée400 A
● pour 65 ℃ / Valeur assignée400 A
● pour 70 °C / Valeur assignée400 A
Courant d'emploi / du fusible amont / Valeur assignée400 A
Courant coupé limité / du fusible / pour 500 V / max. admissible34 348 A
Courant coupé limité / du fusible gG / pour 690 V / max. admissible33 005 A
Courant coupé limité / du fusible aM / pour 690 V / max. admissible30 000 A
Courant coupé limité / interrupteur fermé
● pour 690 V / pour combinaison interrupteur + fusible aM / max. admissible27 300 A
● pour 690 V / pour combinaison interrupteur + fusible gG / max. admissible28 000 A
● pour combinaison interrupteur + fusible / pour 500 V / max. admissible35 200 A
Circuit principal
Puissance d'emploi
● pour AC-23 A / pour 400 V / pour 50/60 Hz / Valeur assignée220 kW
● pour AC-23 A / pour 500 V / Valeur assignée250 kW
● pour AC-23 A / pour 690 V / pour 50/60 Hz / Valeur assignée355 kW
Courant d'emploi / Valeur assignée400 A
Circuit auxiliaire
Nombre de contacts NF raccordés / pour contacts auxiliaires0
Nombre de contacts NO raccordés / pour contacts auxiliaires0
Nombre d'inverseurs raccordés / pour contacts auxiliaires0
nombre d'inverseurs / pour contacts auxiliaires0
nombre de contacts NF / pour contacts auxiliaires12
nombre de contacts NO / pour contacts auxiliaires12
Compatibilité d'utilisation
● Interrupteur généralOui
● interrupteur-sectionneurOui
● Interrupteur d'ARRET D'URGENCEOui
● Interrupteur de sécuritéOui
● Interrupteur de maintenance/pour travauxOui
équipement du produit / verrouillageNon
Extension produit / Bloc de contacts auxiliairesOui
Extension produit / en option
● Commande motoriséeNon
● Déclencheur de tensionNon
Court-circuit
Pouvoir de fermeture en court-circuit (Icm) / pour interrupteurs-sectionneurs
● pour 415 V CA / sans cartouche-fusible / selon CEI 60947-6-1 / Valeur assignée / min.36 kA
● pour 690 V CA / sans cartouche-fusible / selon CEI 60947-3 / Valeur assignée / min.26 kA
Courant de court-circuit conditionnel / pour protection côté réseau
● pour 415 V / par fusible gG / selon CEI 60947-6-1 / Valeur assignée65 kA
● pour 415 V / par fusible gG / Valeur assignée65 kA
● pour 500 V / par fusible gG / selon CEI 60947-3 / Valeur assignée65 kA
● pour 690 V / par fusible gG / selon CEI 60947-3 / Valeur assignée35 kA
Liens
Type de sections de câble raccordables / pour conducteurs Al
● multibrin / avec cosse1x (25 ... 240mm²), 2x (25 ... 120mm²)
Type de sections de câble raccordables
● pour combinaison câble+interrupteur Al315A / 240mm²
● pour barre conductrice Cu1x (30X10mm²)
Type de sections de câble raccordables / pour conducteurs Cu
● multibrin / avec cosse / selon DIN 462341x (6 ... 240mm²), 2x (6 ... 150mm²)
● multibrin / avec cosse / selon DIN 462351x (16 ... 185mm²), 2x (16 ...150mm²)
● Type du raccordement électrique / pour circuit principalraccordement par barre
Conception mécanique
hauteur164 mm
largeur279 mm
profondeur197,2 mm
mode de fixationfixation par vis
● Mode de fixation / Montage frontal avec fixation à 4 trousNon
● Mode de fixation / Montage frontal avec fixation centraleNon
● mode de fixation / montage sur railNon
poids net6 500 g
Conditions environnementales
température ambiante / en service
● min.-25 °C
● max.70 °C
température ambiante / à l'entreposage
● min.-50 °C
● max.80 °C
Certificats
désignation du matériel
● selon EN 61346-2Q
● selon CEI 81346-2:2009Q
General Product ApprovalDeclaration of ConformityShipping Approval

CCC

VDE

Miscellaneous

EC/EU-Declaration of Conformity

LR (Lloyds Register)

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, …)
CAx-Online-Generator
Tender specifications


Produit
Numéro d'article3KC0442-0PE00-0AA0
Description d'articleSENTRON, Inverseur de source 3KC, commande manuelle, MTSE, Taille : 3, 4 pôles, Iu: 400 A, Ue CA : 415 V, Ie avec AC-33 B pour 415 V : 315 A, Ie avec AC-23 A pour 690 V : 315 A, fixation par vis, Entraînement à l'avant, à l'extrémité gauche, sans manette, Raccordement par barres
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix1CL
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)5 Jour(s)
Poids Net par quantité8.017 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage164.00 x 279.00 x 197.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4001869537566
UPCIndisponible.
N° d'Export85365080
Rubrique catalogue (PDF)LV10
Groupe de produit5380
Group CodeP360
Pays d'origineChine
Conformité à la directive RoHSConforme directive RoHS depuis :: 21.01.2016
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates
Il n'y a actuellement aucune information relative aux SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) émanant de notre chaine d'approvisionnement ou de nos procédures établies pour le dépistage de nos produits sur ce sujet.Nous comparons régulièrement nos produits avec les informations des utilisateurs en amont concernant les substances indiquées dans la liste candidate conformément aux exigences du règlement REACH. Dès que nous aurons de nouvelles découvertes, nos informations seront mises à jour en conséquence.
Classification
VersionClassification
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33
