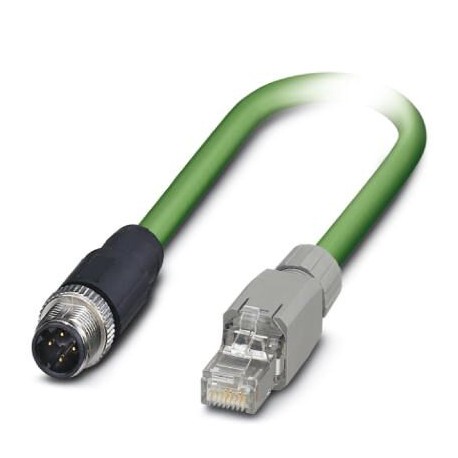

NBC-M12MSD/ 2,0-93C/R4AQ WL 1404397 PHOENIX CONTACT Câble PROFINET préconfectionné, CAT 5e, blindé, quarte e..
NBC-M12MSD/ 2,0-93C/R4AQ WL
1404397
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.

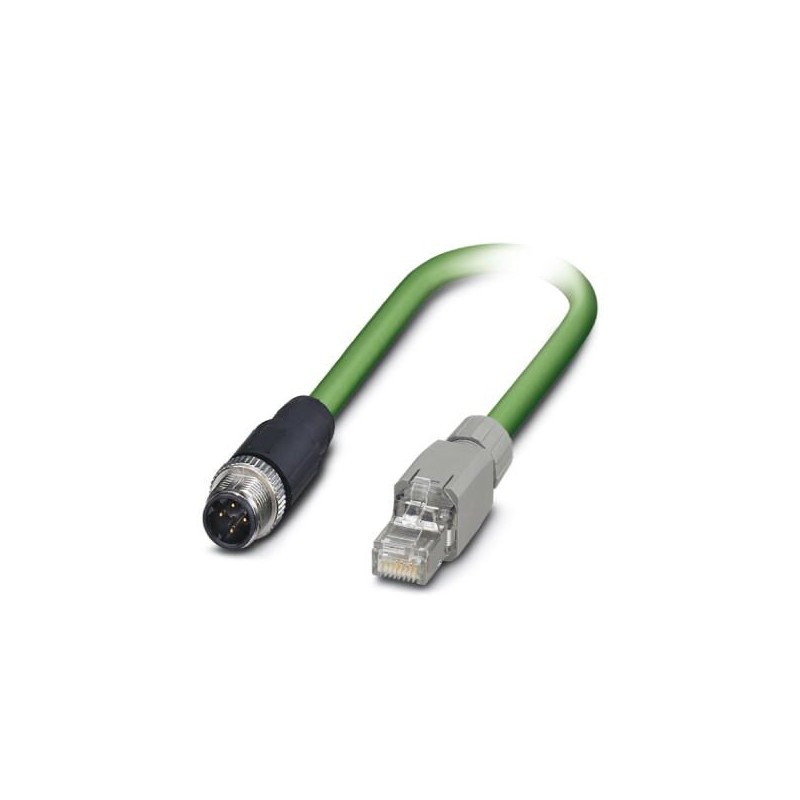

Câble PROFINET préconfectionné, CAT 5e, blindé, quarte en étoile, AWG 22 compatible avec les chaînes porte-câbles (7 fils), RAL 6018 (jaune-vert), connecteur mâle M12 sur connecteur mâle RJ45/IP20, Line, longueur 2 m
Câble PROFINET prêt à l’emploi, CAT5e, blindé, quadrage étoile, AWG 22 adapté aux chaînes porte-câbles (7 fils), RAL 6018 (jaune-vert), connecteur mâle M12 vers connecteur mâle RJ45/IP20, ligne, longueur 2 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1404397 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356693585 |
| Numéro du tarif douanier | 85444210 |
Caractéristiques mécaniques
| Catégorie de surtension | I |
|---|---|
| Degré de pollution | 3 |
| Sortie du câble | droite |
| Nombre de sorties de câble | 1 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -10 °C ... 60 °C (câble, pose fixe) |
|---|---|
| -10 °C ... 60 °C (câble, pose souple) |
Caractéristiques de ligne
| Type de câble | PROFINET |
|---|---|
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | env. 1,5 mm |
| Diamètre extérieur du câble | 6,50 mm |
| Coloris des fils | blanc, jaune, bleu, orange |
| Gaine extérieure, coloris | vert RAL 6018 |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Impédance d'onde | 100 Ω ±15 Ω (pour 1 ... 100 MHz) |
| Gaine extérieure, matériau | PUR |
| Matériau conducteur | Cordon Cu étamé |
| Poids du câble | 61,00 kg/km |
| Rayon de courbure minimal, pose fixe | 33 mm |
| Rayon de courbure minimal, pose souple | 50 mm |
| Cycles de flexion max. | 3000000 |
| Rayon de courbure | 200 mm |
| Vitesse de déplacement | 4 m/s |
| Accélération | 4 m/s² |
Caractéristiques électriques
| Nombre de pôles | 4 |
|---|---|
| Propriétés de transmission GRP | CAT5 CEI 11801 |
| Taux de transmission | 100 Mbit/s |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 24010400 |
|---|---|
| eCl@ss 4.1 | 24010400 |
| eCl@ss 5.0 | 19030300 |
| eCl@ss 5.1 | 19030300 |
| eCl@ss 6.0 | 27061800 |
| eCl@ss 7.0 | 27060308 |
| eCl@ss 8.0 | 27060308 |
| eCl@ss 9.0 | 27060308 |
UNSPSC
| UNSPSC 6.01 | 31261501 |
|---|---|
| UNSPSC 7.0901 | 31261501 |
| UNSPSC 11 | 31261501 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Finition raccordement électrique, côté boîtier (EF005524) | M12 |
| Type de contact à fiche, côté boîtier (EF008386) | Mâle (prise) |
| Disposition de la rampe de câble, côté boîtier (EF005927) | Droit |
| Longueur de câble (EF000536) | 2 m |
| Matériau de la gaine de câble (EF004136) | Autre |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -40 °C |
| Tension assignée (EF000228) | 48 V |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
