Agrandir l'image

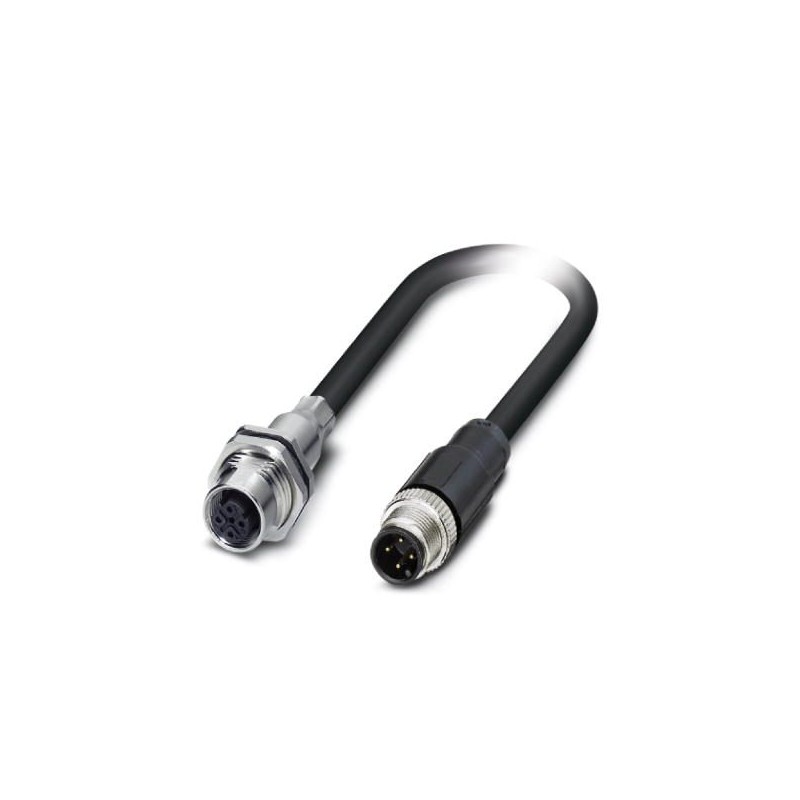

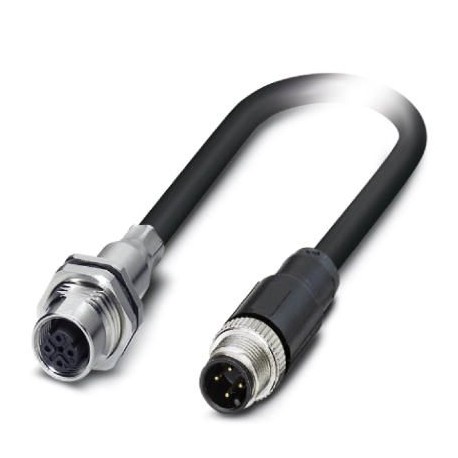

VS-M12FSBP-M12MS-936-LI/1,55 1403383 PHOENIX CONTACT Câble de réseau
VS-M12FSBP-M12MS-936-LI/1,55
1403383
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Câble de réseau
Conect. bouchon. pour être à égalité. mur d’affiches, PROFINET CAT5 (100 MBit/s), 4 pôles, PE-X, noir RAL 9005, blindé, connecteur droit M12, codage : D SPEEDCON / IP67, A Montage droit encastrable femelle M12, codage : D / IP67, longueur du câble : 1,55 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1403383 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Quantité minimum de commande | 50 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356650168 |
| Poids par pièce (hors emballage) | 0,164 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Indice de protection | IP65 |
|---|---|
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| -40 °C ... 90 °C (câble, pose fixe) | |
| -25 °C ... 90 °C (câble, pose souple) |
Caractéristiques générales
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 250 V |
| Nombre de pôles | 4 |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Catégorie de surtension | II |
Valeurs caractéristiques tête 1
| Type tête | Connecteur droite M12 SPEEDCONNEC / IP67 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 |
| Détrompage | D (Données) |
| Coloris | noir |
| Matériel (composants) | CuSn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA (Porte-contacts) | |
| TPU, ignifuge, autoextinguible (Surface de prise) | |
| Zinc moulé sous pression, nickelé (Raccordement vissé) | |
| Résistance d'isolement | ≥ 100 MΩ |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C |
Valeurs caractéristiques tête 2
| Type tête | Connecteur femelle encastrable droite M12 / IP67 |
|---|---|
| Nombre de pôles (modèle d'enfichage) | 4 |
| Détrompage | D (Données) |
| Matériel (composants) | CuZn (Contact) |
| Ni/Au (Surface des contacts) | |
| PA 6.6 (Porte-contacts) | |
| FKM (Joint torique) | |
| Zinc moulé sous pression, nickelé (Boîtiers) | |
| Cycles d'enfichage | ≥ 100 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
Câble
| Type de câble | Applications ferroviaires PROFINET |
|---|---|
| Type de câble (symbole) | 936 |
| Type de signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit/s |
| Structure de câble | 1x4xAWG22/7; SF/TQ |
| Section du conducteur | 4x 0,34 mm² |
| AWG ligne de signaux | 22 |
| Structure du conducteur ligne de signal | 7x 0,25 mm |
| Diamètre du fil avec isolant | 1,95 mm |
| Coloris des fils | blanc-bleu, orange-jaune |
| Câblage total | Quarte en étoile |
| Blindage | Film alu revêtu matériau plastique, tresse en fils de cuivre étamés |
| Revêtement optique de blindage | 100 % |
| Gaine extérieure, coloris | noir RAL 9005 |
| Épaisseur gaine extérieure | ≥ 0,8 mm |
| Diamètre extérieur du câble D | 7,25 mm ±0,3 mm |
| Rayon de courbure minimum, position fixe | 6 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Poids du câble | 81 g/m |
| Gaine extérieure, matériau | PE-X |
| Matériau Isolant du fil | PE-X |
| Matériau conducteur | Cordon Cu argenté |
| Résistance du conducteur | ≤ 54,4 Ω/km |
| Capacité en service | ≤ 65 pF (fil-fil) |
| ≤ 100 pF (fil-blindage) | |
| Impédance d'onde | 100 Ω ±5 Ω (f = 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 80 dB (pour 1 MHz) |
| 76 dB (pour 4 MHz) | |
| 67 dB (pour 10 MHz) | |
| 60 dB (pour 31,5 MHz) | |
| 56 dB (pour 62,5 MHz) | |
| 53 dB (pour 100 MHz) | |
| Télédiaphonie (FEXT) | 80 dB (pour 1 MHz) |
| 70 dB (pour 4 MHz) | |
| 65 dB (pour 10 MHz) | |
| 58 dB (pour 31,5 MHz) | |
| 59 dB (pour 62,5 MHz) | |
| 67 dB (pour 100 MHz) | |
| Atténuation | 2 dB (pour 1 MHz) |
| 4 dB (pour 4 MHz) | |
| 6,5 dB (pour 10 MHz) | |
| 10,5 dB (pour 31,5 MHz) | |
| 14 dB (pour 62,5 MHz) | |
| 18 dB (pour 100 MHz) | |
| Affaiblissement de régularité (RL) | 35 dB (pour 4 MHz) |
| 35 dB (pour 10 MHz) | |
| 35 dB (pour 31,5 MHz) | |
| 33 dB (pour 62,5 MHz) | |
| 33 dB (pour 100 MHz) | |
| Vitesse du signal | 66 c |
| Effet d'écran | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Résistance de liaison | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tension nominale câble | 300 V AC |
| Tension d'essai câble | 2000 V AC (50 Hz, 5 minutes) |
| Protection incendie dans les véhicules ferroviaires | BS 6853 (Catégorie Ia, Ib, II) |
| GM/RT 2130 (Catégorie Ia, Ib, II) | |
| EN 45545 (Niveau de risque HL1 - HL3) | |
| DIN 5510 (Niveau de protection incendie 1, 2, 3, 4) | |
| NF F16-101 (Catégorie A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Niveau de risque LR1 - LR4) | |
| Résistance à la propagation des flammes | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Absence d'halogène | selon EN 50267-2-1 |
| Résistance à l'huile | selon IRM 902, 72 h à 100 °C |
| Résistance spéciale | résistant aux carburants selon IRM 903, 168 h à 70 °C |
| Etanche aux fumées | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosivité des gaz d'incendie | EN 50267-2-2 |
| Toxicité des gaz d'incendie | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Température ambiante (fonctionnement) | -50 °C ... 90 °C (câble, pose fixe) |
| -40 °C ... 90 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Courant assigné In (EF008250) | 4 A |
| Température ambiante (EF002386) | -25 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | II |
| Type de verrouillage (EF000208) | Autre |
| Avec conducteur de protection (EF007468) | Non |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
