Agrandir l'image

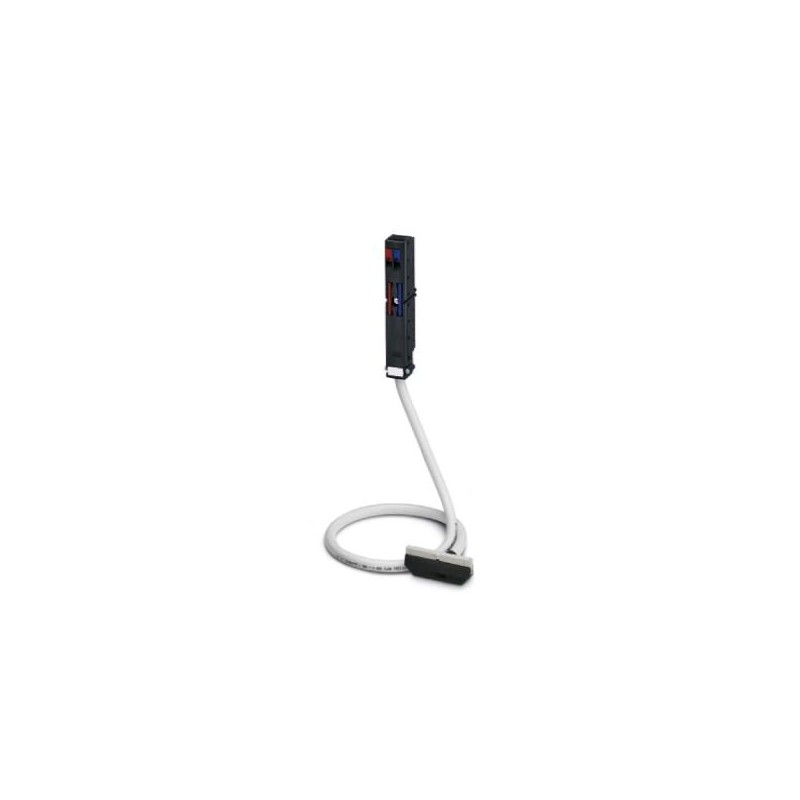

VIP-PA-FLK50/ 1,5M/S7 2322469 PHOENIX CONTACT Adaptateurs
VIP-PA-FLK50/ 1,5M/S7
2322469
PHOENIX_CONTACT
Adaptateurs
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2322469 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 500 (C-5-2017) |
| GTIN | 4046356451901 |
| Poids par pièce (hors emballage) | 0,427 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Type de remarque | Information pour le fonctionnement |
|---|---|
| Remarque | Cartes d'E/S analogiques Pour éviter tout court-circuit, tous les ponts à fil doivent être sectionnés ! Il ne doit y avoir aucune alimentation en tension au niveau de l'adaptateur frontal ! |
| Type de remarque | Information pour le fonctionnement |
| Remarque | Cartes d'E/S TOR Du fait de la disponibilité en usine des ponts à fil, les octets de sortie ou d'entrée ne sont pas isolés galvaniquement. |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Tension de service max. admissible | < 50 V AC |
|---|---|
| 60 V DC | |
| Courant max. admissible | 1 A (par circuit) |
| 8 A (alimentation en tension séparée) | |
| Emplacement pour le montage | indifférent |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Côté commande |
|---|---|
| Type de raccordement | Raccordement enfichable |
| Remarque | Enfichable sur les ensembles d'E/S 40 pôles |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Pas | 2,54 mm |
Caractéristiques de raccordement 3
| Dénomination connexion | Alimentat. |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 14 |
Câbles
| Structure du conducteur : Nombre de brins : | 7 |
|---|---|
| Fil, matériau | Cu étamé |
| Fil, section | 0,14 mm² |
| Diamètre extérieur | 10,3 mm |
| Longueur du câble | 1,5 m |
| Blindage | non |
| Câble exempt d'halogène | non |
Commande prise en charge
| Commande | SIEMENS S7-300 / ET 200 M |
|---|---|
| - carte d'E/S adaptée | CPU 312C |
| CPU 313C | |
| CPU 313C-2PtP | |
| CPU 313C-2DP | |
| CPU 314C-2PtP | |
| CPU 314C-2DP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 322-8BH01-0AB0 | |
| 6ES7 322-8BH10-0AB0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-1KF01-0AB0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7NF10-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 332-5HF00-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| 6ES7 321-7TH00-0AB0 | |
| 6ES7 331-1KF02-0AB0 |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| DIN EN 50178 | |
| Tension d'isolement assignée | 63 V |
| Tension de choc assignée | 0,6 kV (Isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027249290eCl@ss 5.127061800eCl@ss 6.027249200eCl@ss 7.027249290eCl@ss 8.027249290eCl@ss 9.027242292
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2322469-VIP-PA-FLK50/ 1,5M/S7 | 116 Kbytes |
|
